RELAES TRIGONOMTRICAS Relao Trigonomtrica ndice de Refrao NDICE

RELAÇÕES TRIGONOMÉTRICAS Relação Trigonométrica

Índice de Refração

ÍNDICE DE REFRAÇÃO c → velocidade da luz no vácuo. 3. 108 m/s v → velocidade da luz no meio em questão. nar índice de refração = nvácuo = 1 O índice de refração sempre será maior ou igual a 1.

LEIS DA REFRAÇÃO

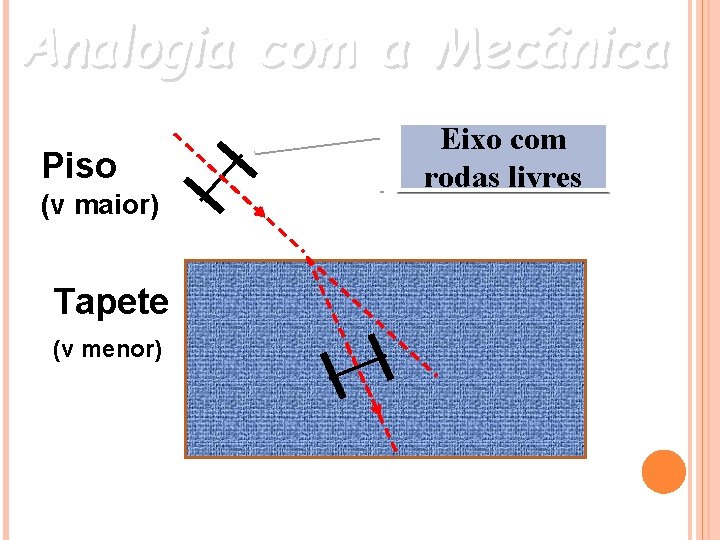

Analogia com a Mecânica Piso (v maior) Tapete (v menor) Eixo com rodas livres

1ª Lei da Refração: “O raio incidente, o raio refratado e a reta normal são coplanares. ” 2ª Lei de Refração (Snell-Descartes) n. A. sen i = n. B. sen r Snell Descartes

N Raio Incidente Raio Refletido Meio 1 Meio 2 900 Raio Refratado

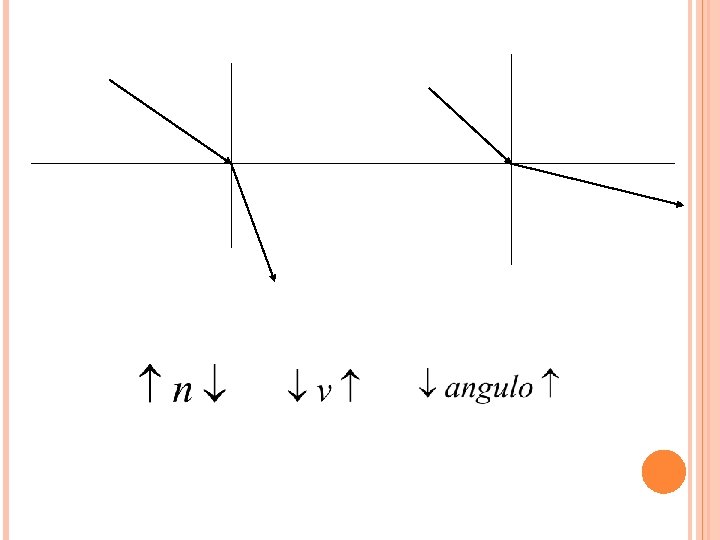

SITUAÇÕES n. A < n B “Incide em um meio mais refringente”

SITUAÇÕES n. A> n. B “Incide em um meio menos refringente”

SEMPRE SOFRE DESVIO? Nem sempre! Quando os índices de refração são iguais, e quando o raio incide perpendicularmente a superfície!!!

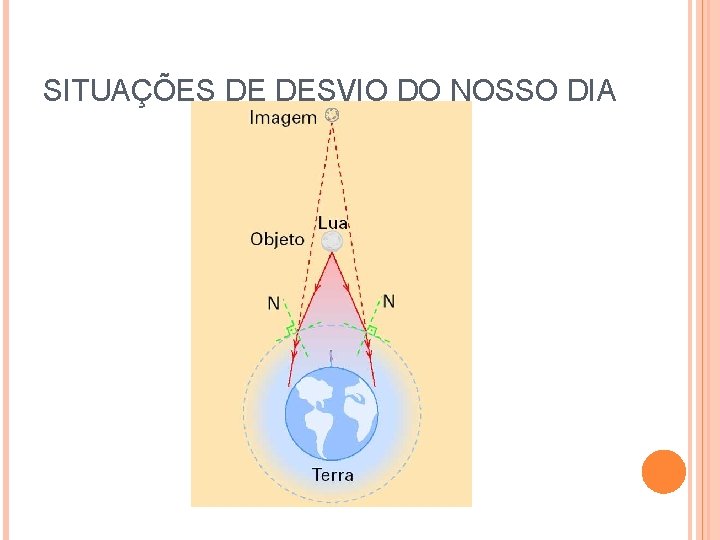

SITUAÇÕES DE DESVIO DO NOSSO DIA

SITUAÇÕES DE DESVIO DO NOSSO DIA

ngulo Limite

REFLEXÃO TOTAL (OU INTERNA) (PASSO A PASSO) Nº 1

REFLEXÃO TOTAL (OU INTERNA) (PASSO A PASSO) Nº 2

REFLEXÃO TOTAL (OU INTERNA) (PASSO A PASSO) “PROPRIAMENTE DITA”

CÁLCULO DO NGULO LIMITE (L)

SENDO ASSIM. . . O fenômeno da Reflexão Total(ou Reflexão Interna) só pode acontecer quando o raio incidir em um meio menos refringente. E só acontece quando o ângulo de incidência for maior que o ângulo limite (L)

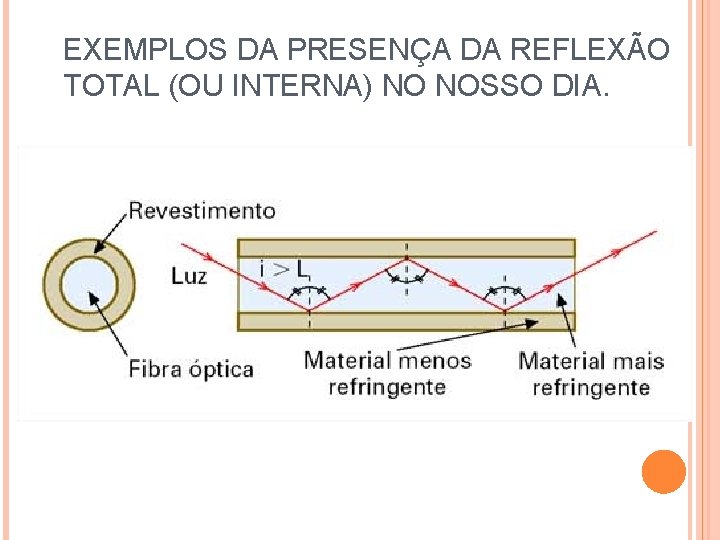

EXEMPLOS DA PRESENÇA DA REFLEXÃO TOTAL (OU INTERNA) NO NOSSO DIA.

EXEMPLOS DA PRESENÇA DA REFLEXÃO TOTAL (OU INTERNA) NO NOSSO DIA.

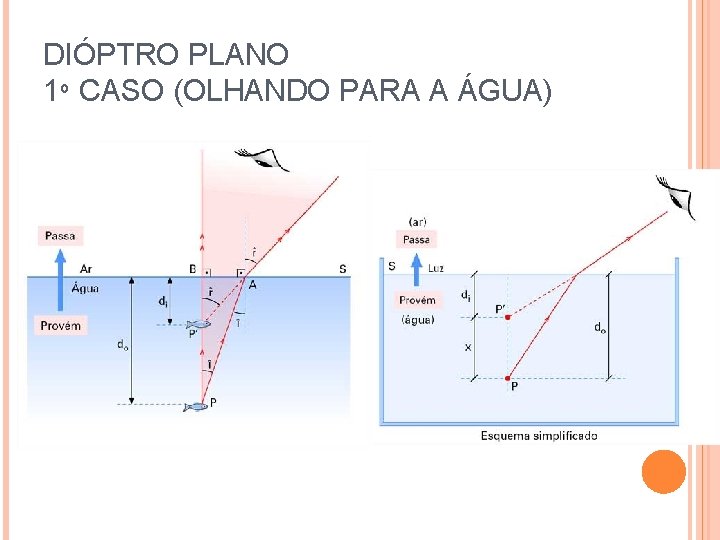

DIÓPTRO PLANO 1º CASO (OLHANDO PARA A ÁGUA)

DIÓPTRO PLANO 2º CASO (OLHANDO DA ÁGUA)

EQUAÇÃO Uma equação que “funciona em qualquer situação”. di → profundidade ou altura da imagem. do → profundidade ou altura do objeto. npassa → meio no qual a luz incide nprovém → meio na qual a luz “veio”

DISPERSÃO DA LUZ BRANCA Acontece devido cada freqüência (entenda “cor”) ter um índice de refração diferente dentro do prisma.

Aumento da Velocidade DECOMPOSIÇÃO DA LUZ BRANCA

FIM!
