REFRAÇÃO DA LUZ

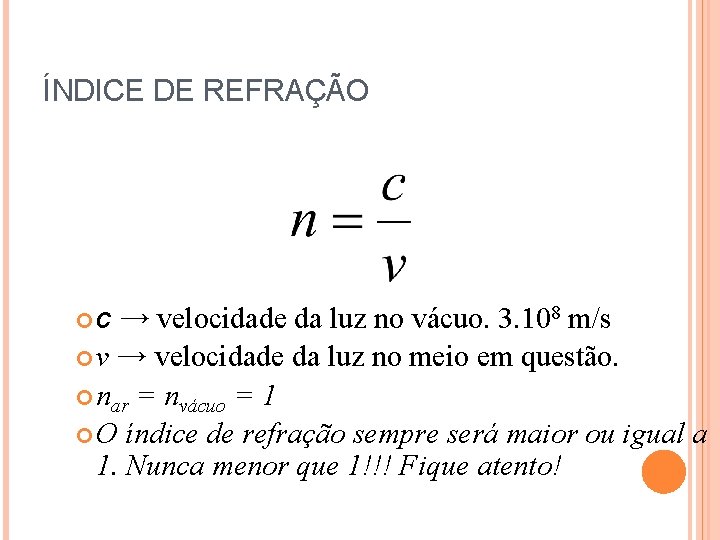

ÍNDICE DE REFRAÇÃO c → velocidade da luz no vácuo. 3. 108 m/s v → velocidade da luz no meio em questão. nar = nvácuo = 1 O índice de refração sempre será maior ou igual a 1. Nunca menor que 1!!! Fique atento!

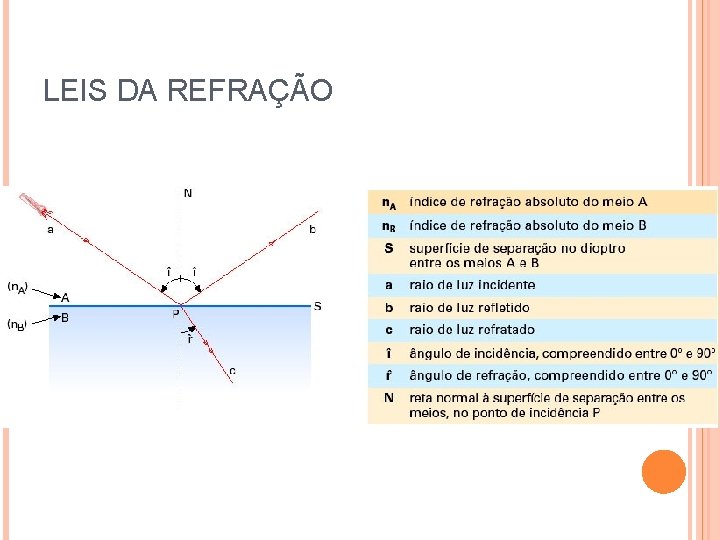

LEIS DA REFRAÇÃO

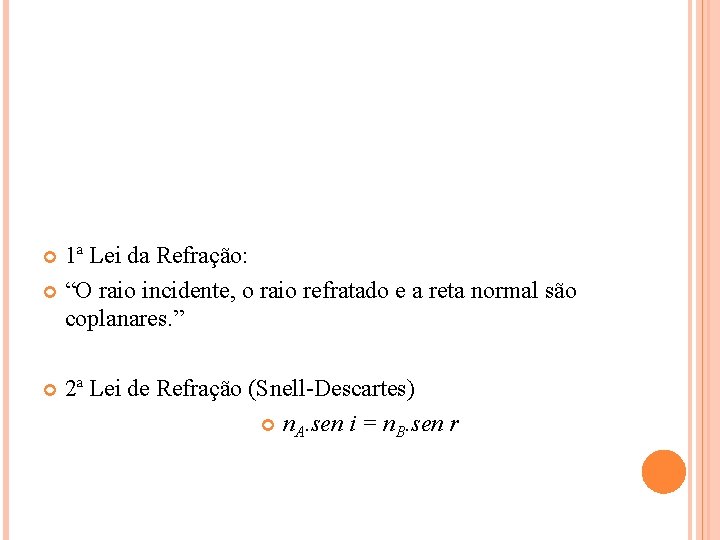

1ª Lei da Refração: “O raio incidente, o raio refratado e a reta normal são coplanares. ” 2ª Lei de Refração (Snell-Descartes) n. A. sen i = n. B. sen r

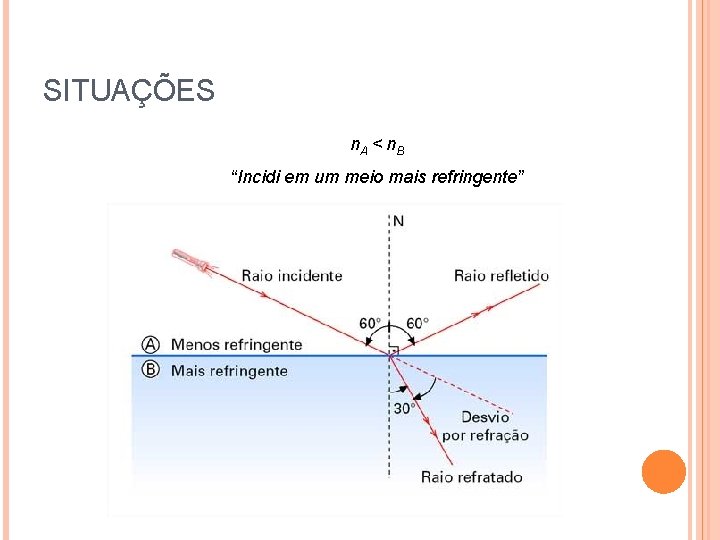

SITUAÇÕES n. A < n B “Incidi em um meio mais refringente”

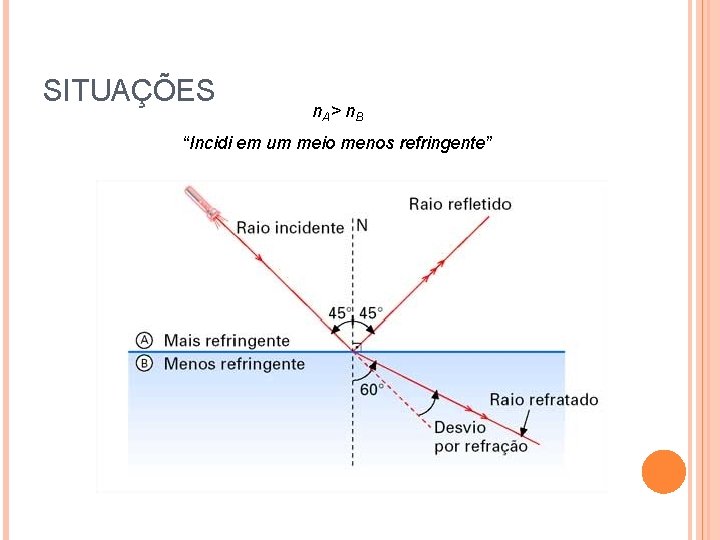

SITUAÇÕES n. A> n. B “Incidi em um meio menos refringente”

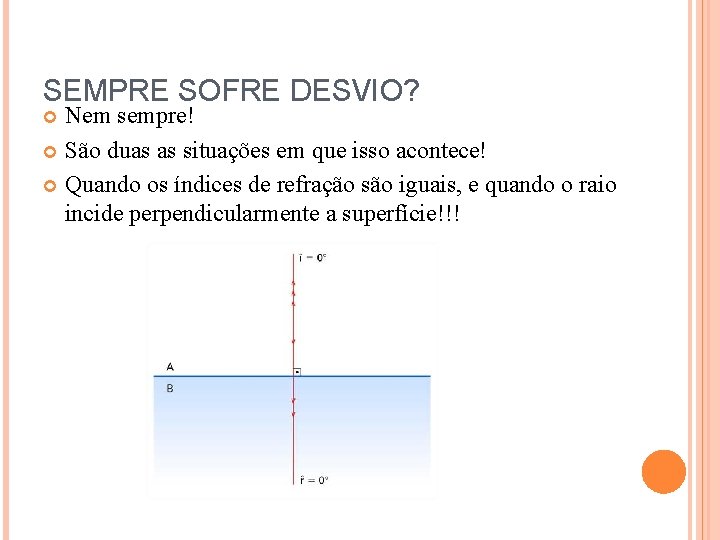

SEMPRE SOFRE DESVIO? Nem sempre! São duas as situações em que isso acontece! Quando os índices de refração são iguais, e quando o raio incide perpendicularmente a superfície!!!

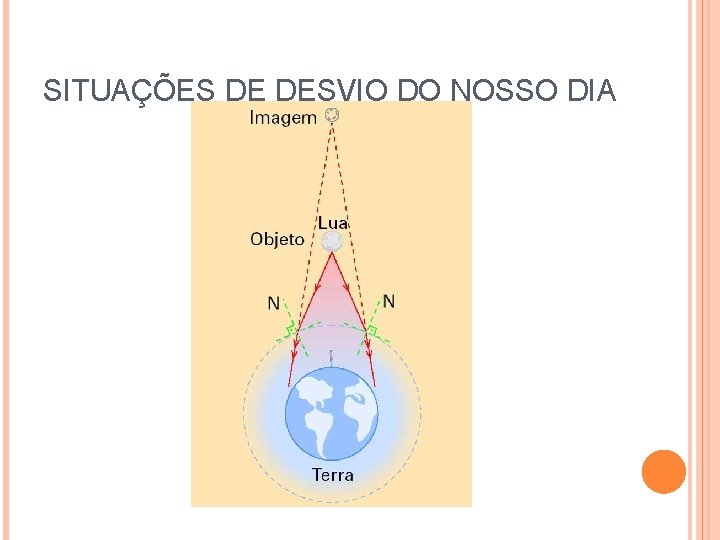

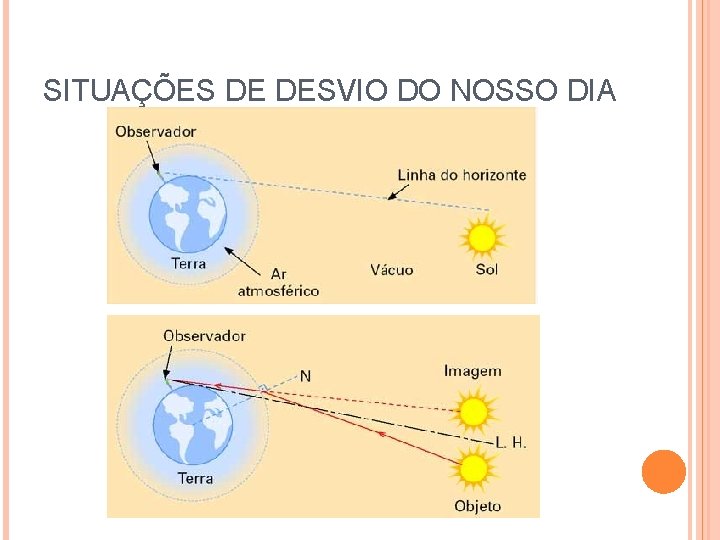

SITUAÇÕES DE DESVIO DO NOSSO DIA

SITUAÇÕES DE DESVIO DO NOSSO DIA

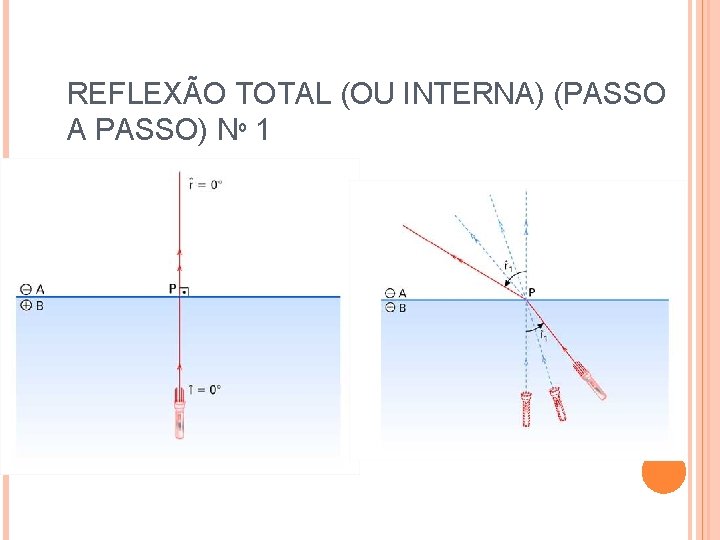

REFLEXÃO TOTAL (OU INTERNA) (PASSO A PASSO) Nº 1

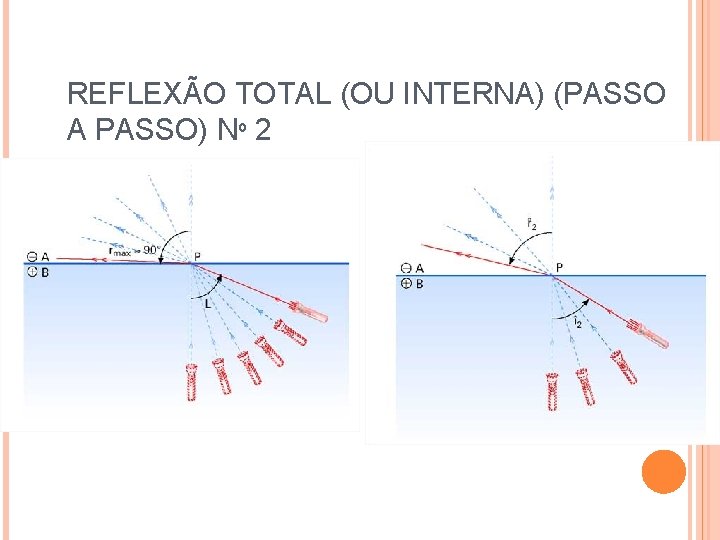

REFLEXÃO TOTAL (OU INTERNA) (PASSO A PASSO) Nº 2

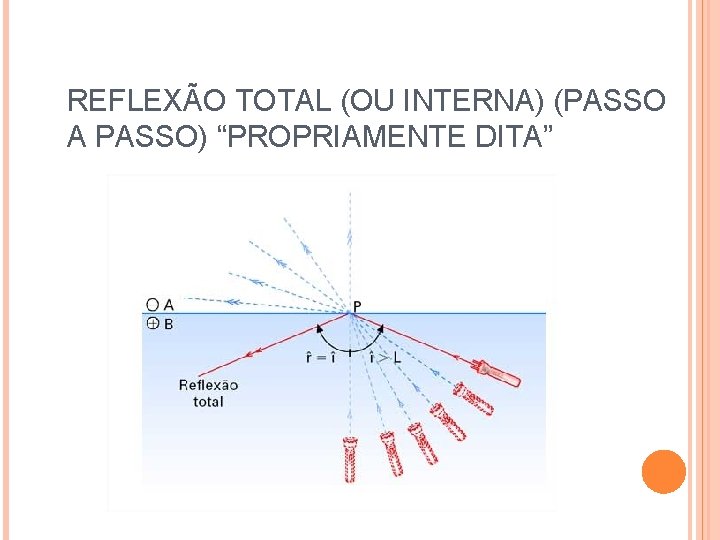

REFLEXÃO TOTAL (OU INTERNA) (PASSO A PASSO) “PROPRIAMENTE DITA”

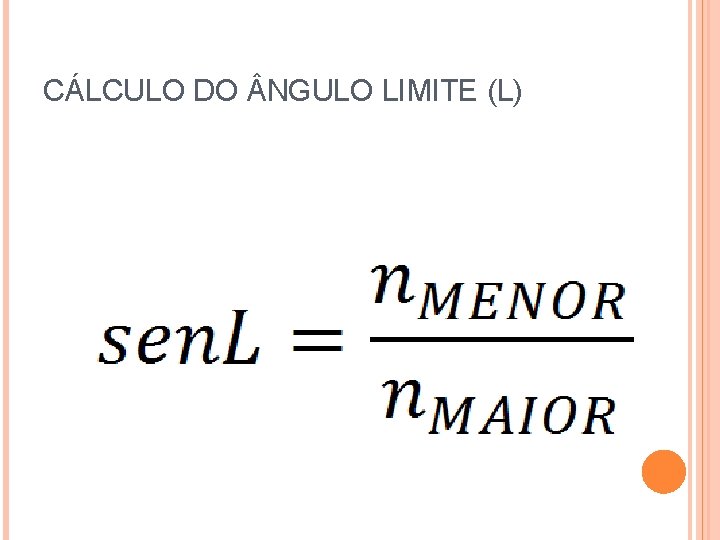

CÁLCULO DO NGULO LIMITE (L)

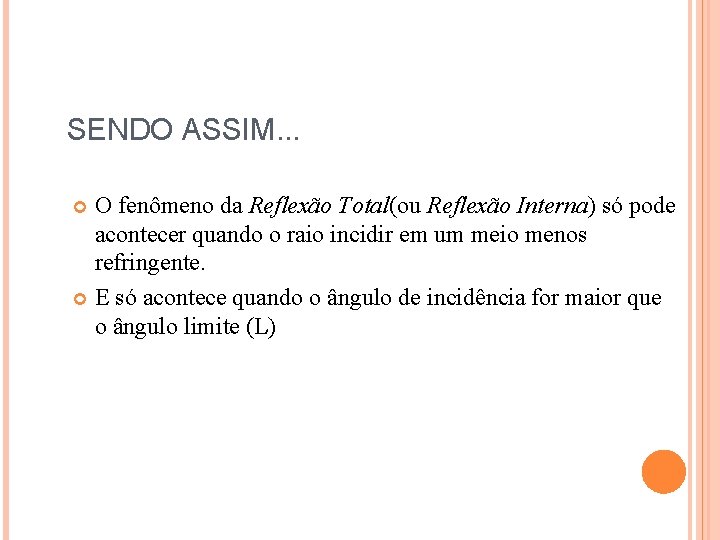

SENDO ASSIM. . . O fenômeno da Reflexão Total(ou Reflexão Interna) só pode acontecer quando o raio incidir em um meio menos refringente. E só acontece quando o ângulo de incidência for maior que o ângulo limite (L)

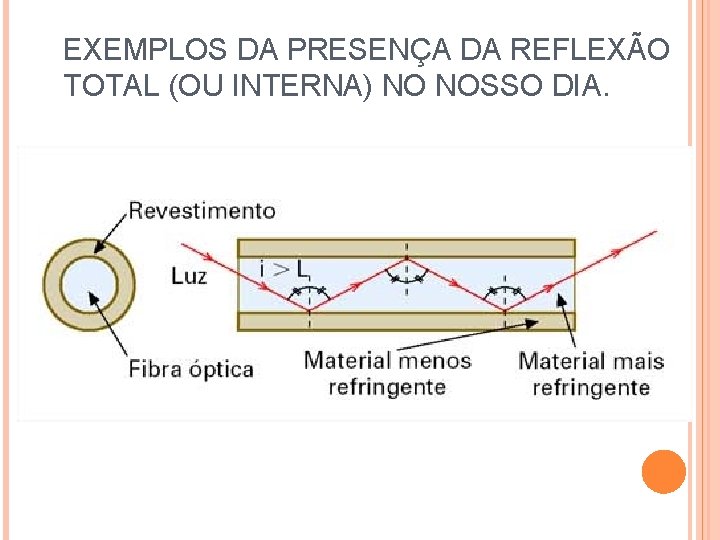

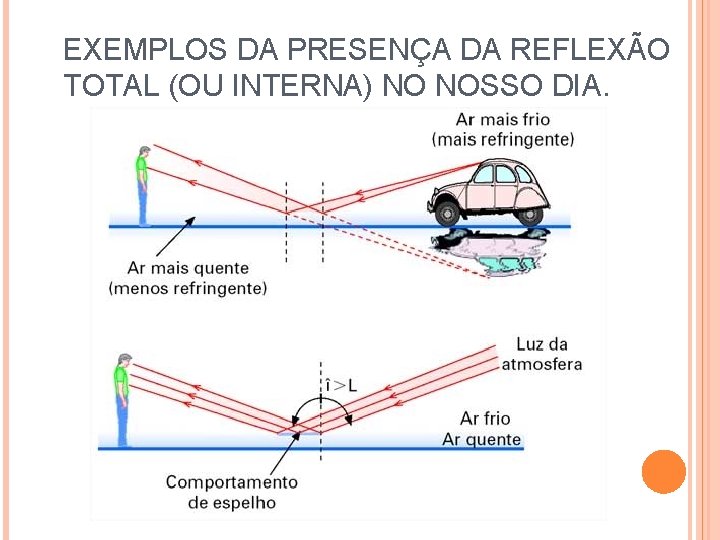

EXEMPLOS DA PRESENÇA DA REFLEXÃO TOTAL (OU INTERNA) NO NOSSO DIA.

EXEMPLOS DA PRESENÇA DA REFLEXÃO TOTAL (OU INTERNA) NO NOSSO DIA.

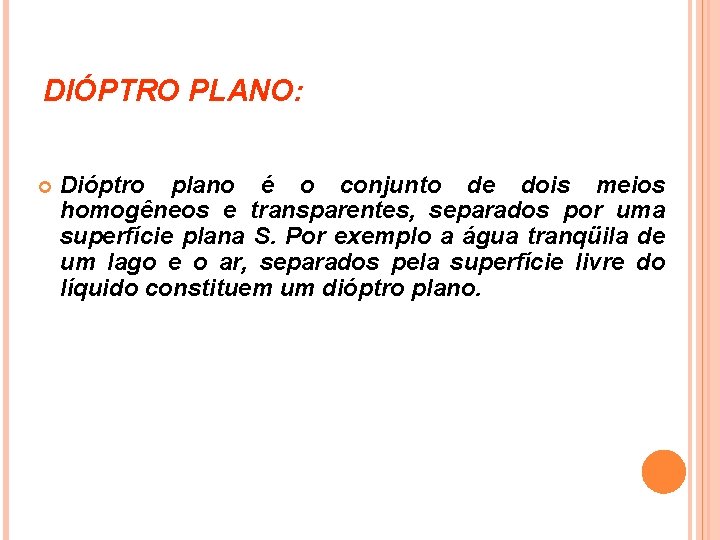

DIÓPTRO PLANO: Dióptro plano é o conjunto de dois meios homogêneos e transparentes, separados por uma superfície plana S. Por exemplo a água tranqüila de um lago e o ar, separados pela superfície livre do líquido constituem um dióptro plano.

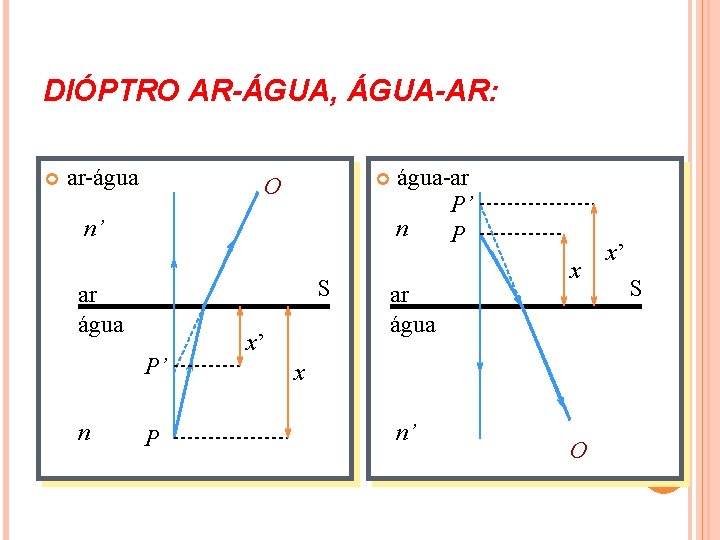

DIÓPTRO AR-ÁGUA, ÁGUA-AR: ar-água O n’ S ar água P’ n P x’ água-ar P’ n P ar água x x n’ O x’ S

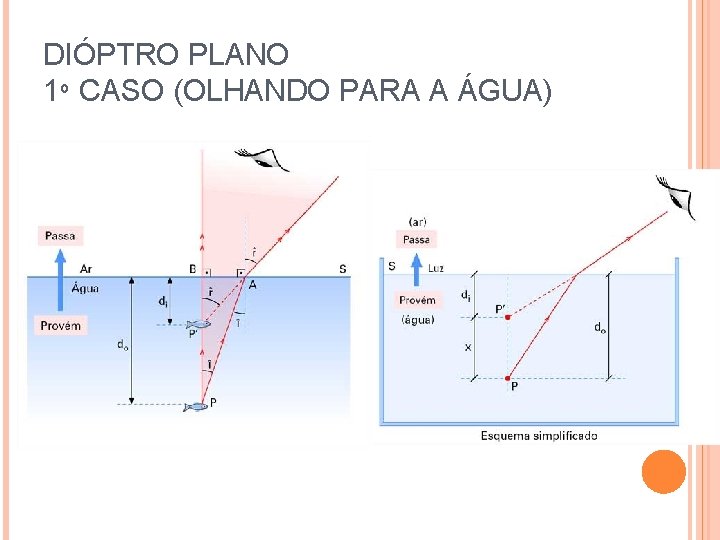

DIÓPTRO PLANO 1º CASO (OLHANDO PARA A ÁGUA)

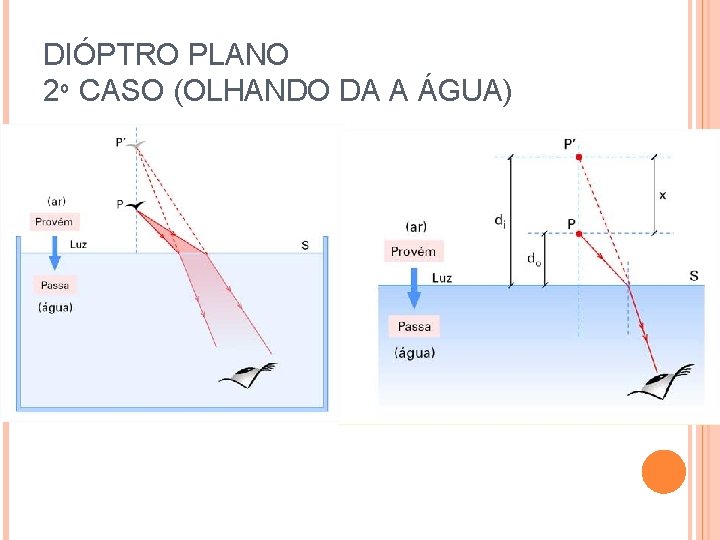

DIÓPTRO PLANO 2º CASO (OLHANDO DA A ÁGUA)

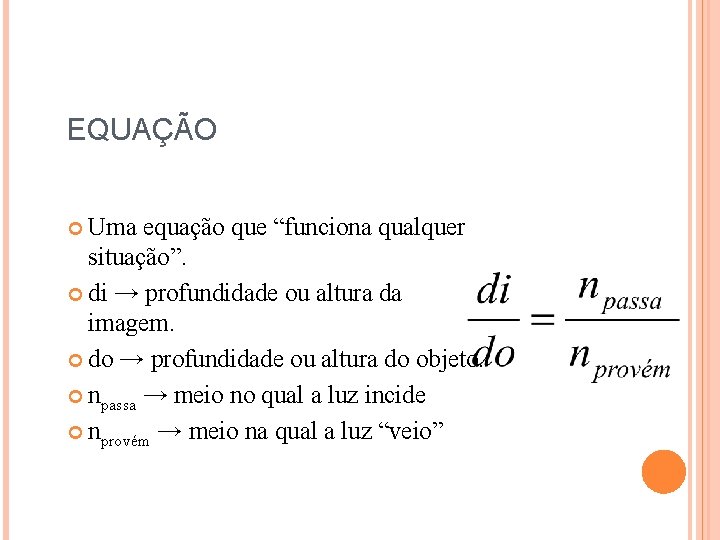

EQUAÇÃO Uma equação que “funciona qualquer situação”. di → profundidade ou altura da imagem. do → profundidade ou altura do objeto. npassa → meio no qual a luz incide nprovém → meio na qual a luz “veio”

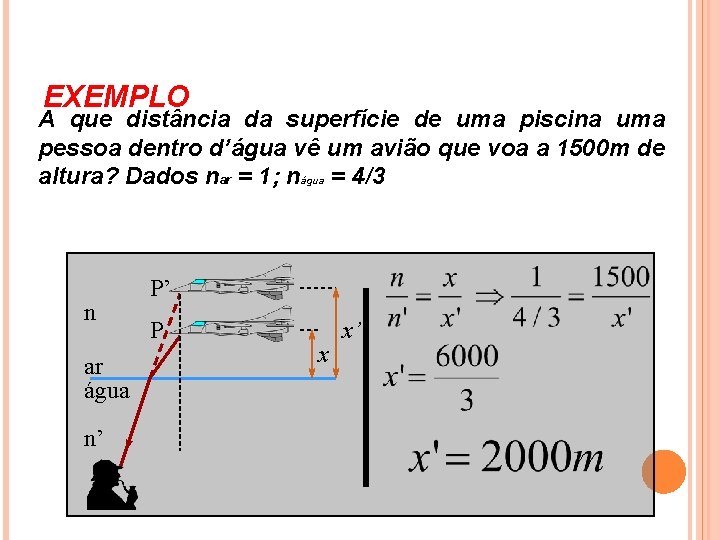

EXEMPLO A que distância da superfície de uma piscina uma pessoa dentro d’água vê um avião que voa a 1500 m de altura? Dados nar = 1; nágua = 4/3 n ar água n’ P’ P x x’

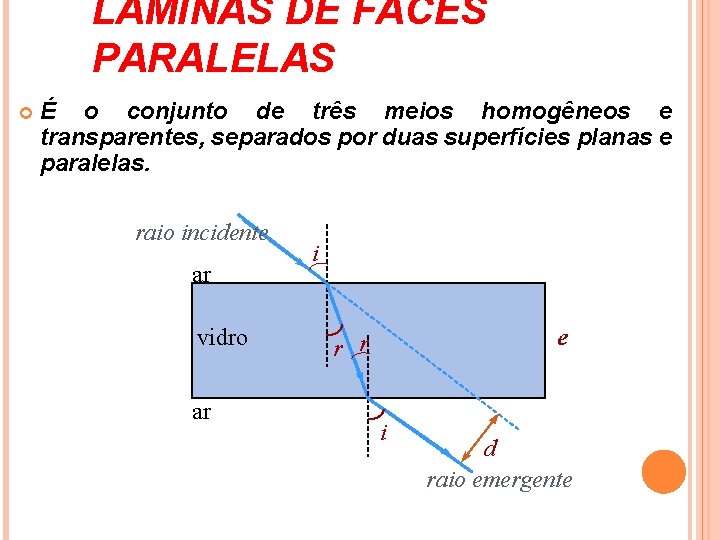

L MINAS DE FACES PARALELAS É o conjunto de três meios homogêneos e transparentes, separados por duas superfícies planas e paralelas. raio incidente ar vidro ar i e r r i d raio emergente

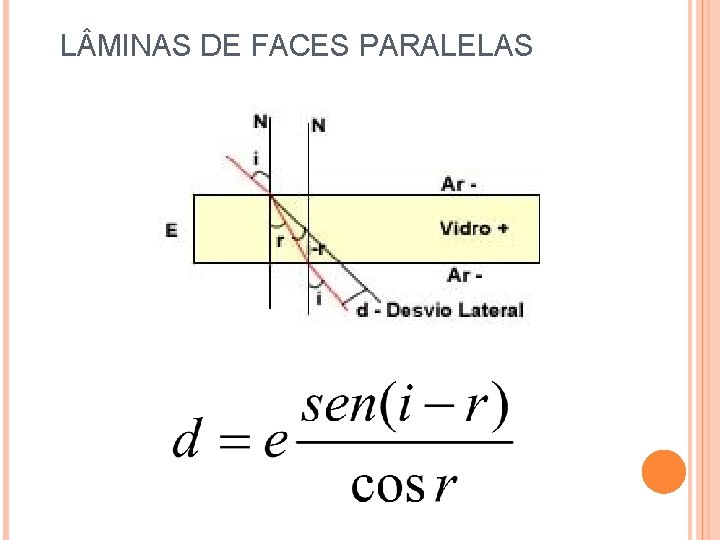

L MINAS DE FACES PARALELAS

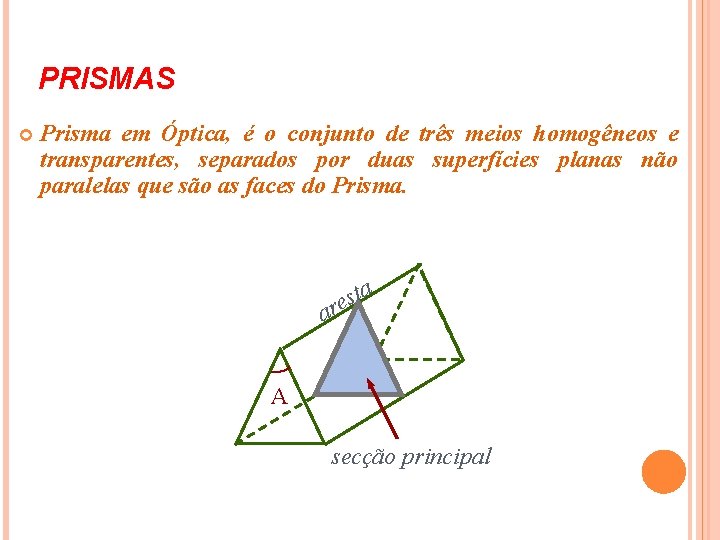

PRISMAS Prisma em Óptica, é o conjunto de três meios homogêneos e transparentes, separados por duas superfícies planas não paralelas que são as faces do Prisma. a st e r a A secção principal

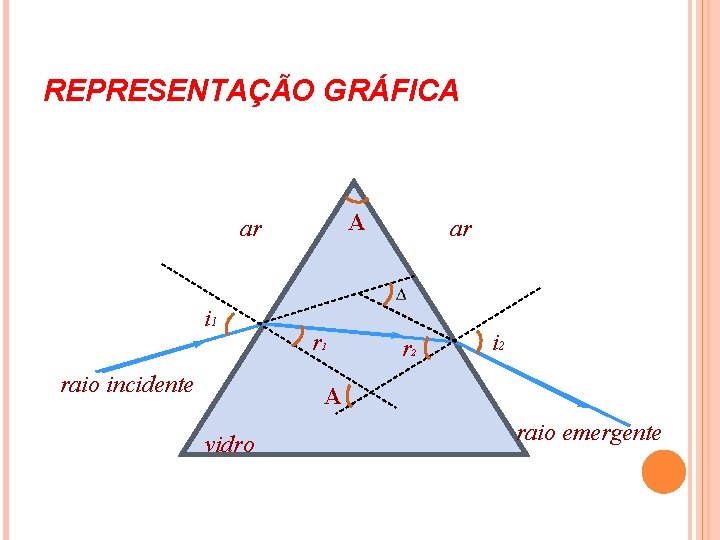

REPRESENTAÇÃO GRÁFICA A ar i 1 raio incidente r 1 ar r 2 i 2 A vidro raio emergente

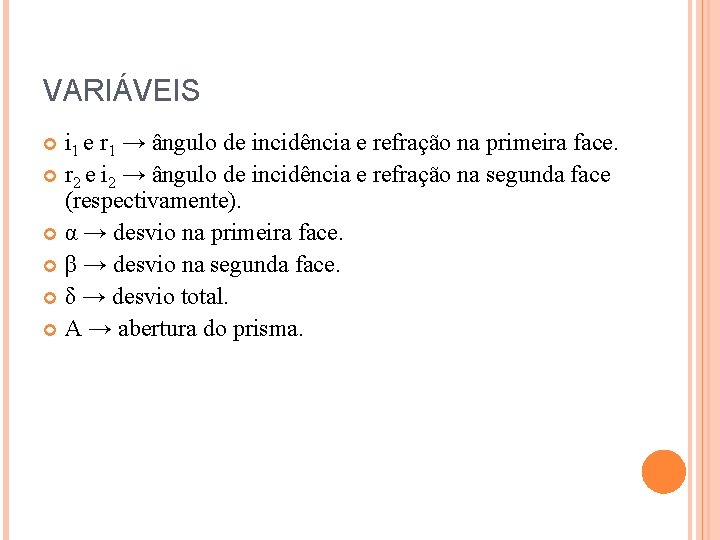

VARIÁVEIS i 1 e r 1 r 2 e i 2 → ângulo de incidência e refração na primeira face. → ângulo de incidência e refração na segunda face (respectivamente). α → desvio na primeira face. β → desvio na segunda face. δ → desvio total. A → abertura do prisma.

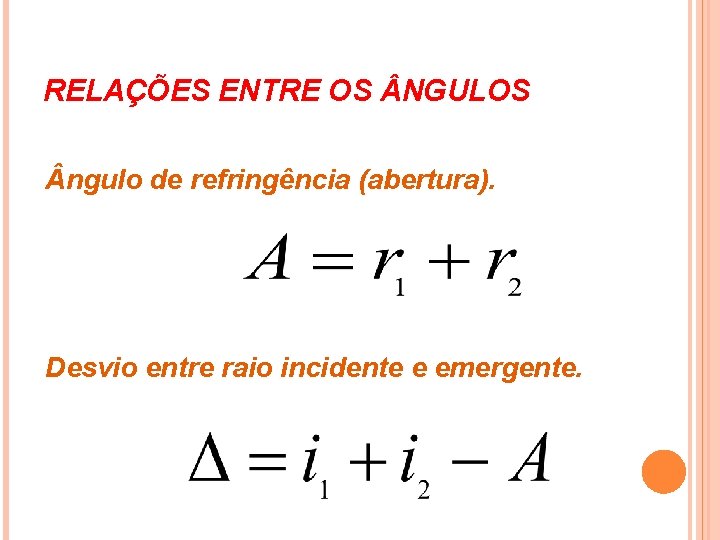

RELAÇÕES ENTRE OS NGULOS ngulo de refringência (abertura). Desvio entre raio incidente e emergente.

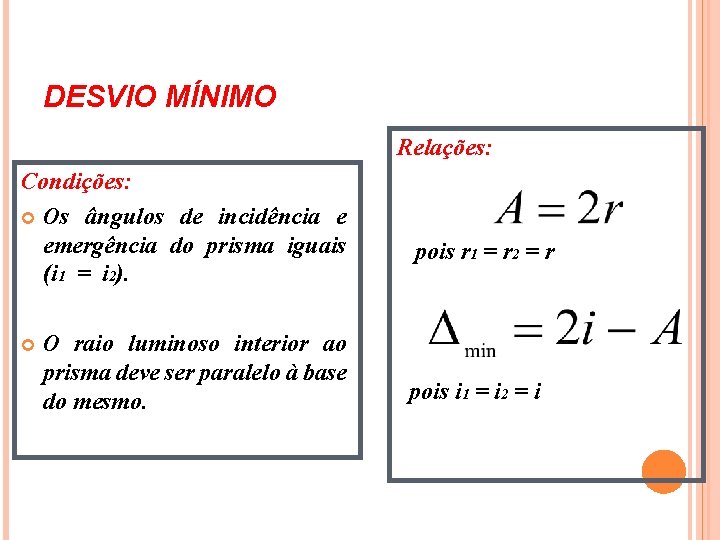

DESVIO MÍNIMO Relações: Condições: Os ângulos de incidência e emergência do prisma iguais (i 1 = i 2). O raio luminoso interior ao prisma deve ser paralelo à base do mesmo. pois r 1 = r 2 = r pois i 1 = i 2 = i

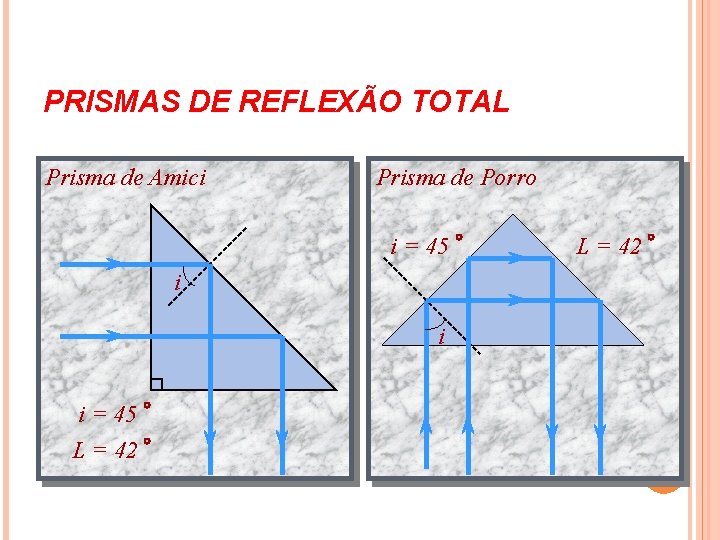

PRISMAS DE REFLEXÃO TOTAL Prisma de Amici Prisma de Porro i = 45 i i i = 45 L = 42

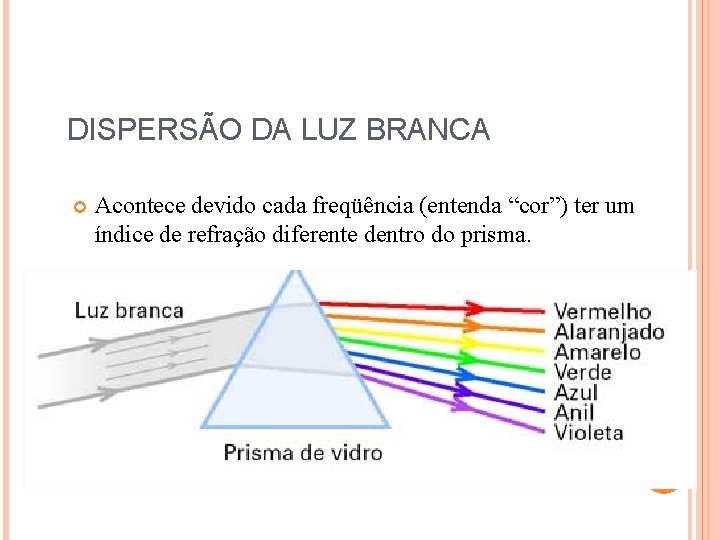

DISPERSÃO DA LUZ BRANCA Acontece devido cada freqüência (entenda “cor”) ter um índice de refração diferente dentro do prisma.
