REDES NEURONALES ARTIFICIALES Mara Jess de la Fuente

REDES NEURONALES ARTIFICIALES María Jesús de la Fuente Dpto. Ingeniería de Sistemas y Automática Universidad de Valladolid

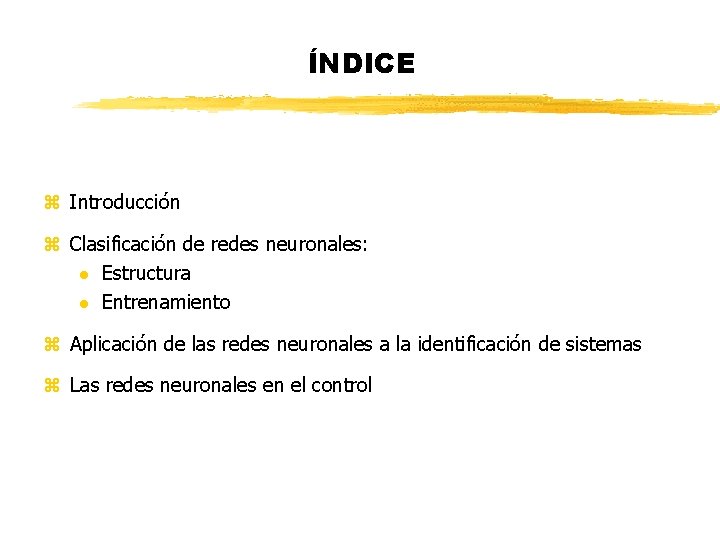

ÍNDICE z Introducción z Clasificación de redes neuronales: l Estructura l Entrenamiento z Aplicación de las redes neuronales a la identificación de sistemas z Las redes neuronales en el control

REDES NEURONALES z Neurona: base del funcionamiento del cerebro. z Sistema de procesamiento cerebral de la información: l Complejo, No lineal y Paralelo. z Elementos de que consta: sinapsis, axón, dentritas y soma o cuerpo

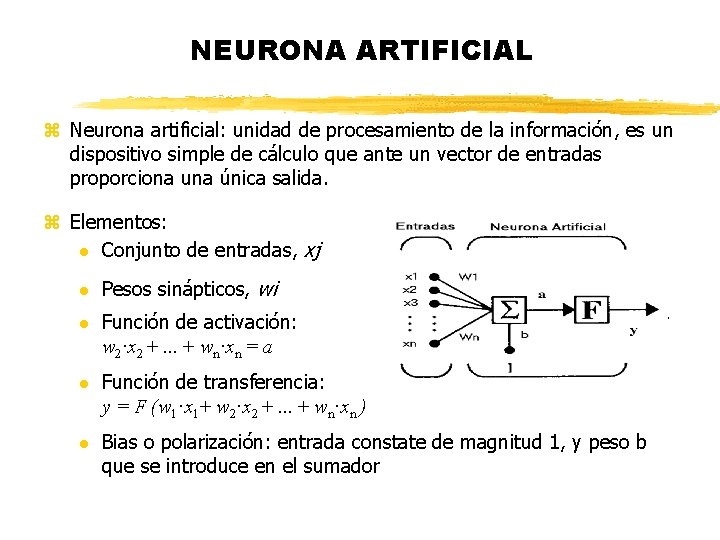

NEURONA ARTIFICIAL z Neurona artificial: unidad de procesamiento de la información, es un dispositivo simple de cálculo que ante un vector de entradas proporciona una única salida. z Elementos: l Conjunto de entradas, xj l l Pesos sinápticos, wi Función de activación: w 2·x 2 +. . . + wn·xn = a w 1·x 1+ Función de transferencia: y = F (w 1·x 1+ w 2·x 2 +. . . + wn·xn ) Bias o polarización: entrada constate de magnitud 1, y peso b que se introduce en el sumador

NEURONA ARTIFICIAL z Principales funciones de transferencia: l Lineal: y=ka l Escalón: y = 0 si a<0; y=1 si a>=0 l Sigmoide l Gaussiana.

RNA de una capa z z z Una neurona aislada dispone de poca potencia de cálculo. Los nodos se conectan mediante la sinapsis Las neuronas se agrupan formando una estructura llamada capa. Los pesos pasan a ser matrices W (n x m) La salida de la red es un vector: Y=(y 1, y 2, . . . , yn)T Y=F(W·X+b)

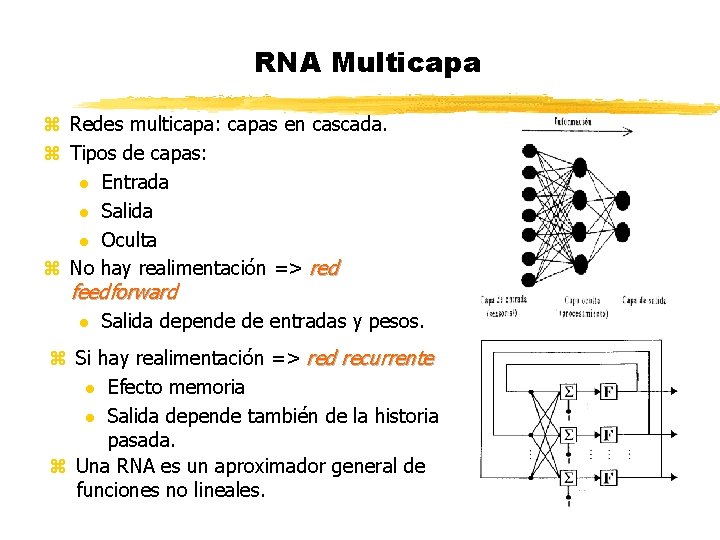

RNA Multicapa z Redes multicapa: capas en cascada. z Tipos de capas: l Entrada l Salida l Oculta z No hay realimentación => red feedforward l Salida depende de entradas y pesos. z Si hay realimentación => red recurrente l Efecto memoria l Salida depende también de la historia pasada. z Una RNA es un aproximador general de funciones no lineales.

Entrenamiento I z Entrenamiento: proceso de aprendizaje de la red. z Objetivo: tener un comportamiento deseado. z Método: l Uso de un algoritmo para el ajuste de los parámetros libres de la red: los pesos y las bias. l Convergencia: salidas de la red = salidas deseadas. z Tipos de entrenamiento: l Supervisado. x. Pares de entrenamiento: entrada - salida deseada. x. Error por cada par que se utiliza para ajustar parámetros l No-supervisado. x. Solamente conjunto de entradas. x. Salidas: la agrupación o clasificación por clases l Reforzado.

Perceptrones z Mc. Culloch y Pitts, en 1943, publicaron el primer estudio sobre RNA. z El elemento central: perceptrón. z Solo permite discriminar entre dos clases linealmente separables: XOR. l 0. 5= a = w 1·x 1 + w 2·x 2 No hay combinación de x 1 y x 2 que resuelva este problema. z Solución: más capas o funciones de transferencia no lineales. l

Aprendizaje del Perceptrón. z Algoritmo supervisado: ¬ Aplicar patrón de entrada y calcular salida de la red Si salida correcta, volver a 1 ® Si salida incorrecta x 0 sumar a cada peso su entrada x 1 restar a cada peso su entrada ¯ Volver a 1 z Proceso iterativo, si el problema es linealmente separable este algoritmo converge en un tiempo finito. z Nos da los pesos y las bias de la red que resuelve el problema.

Regla delta z Generalización del algoritmo del perceptrón para sistemas con entradas y salidas continuas. z Se define: d=T-A= (salidas deseadas - salidas de la red). z Minimiza una función de coste basada en ese vector de error: l Di =d lr xi l Wi (n+1) = Wi (n) + D i l l Razón de aprendizaje lr Si las neuronas son lineales=> un único mínimo

Redes Neuronales Lineales. z Función de transferencia lineal. z Algoritmo de entrenamiento de Widrow-Hoff o Delta, tiene en cuenta la magnitud del error. z Entrenamiento: l Suma de los cuadrados de los errores sea mínima. l Superficie de error con mínimo único. l Algoritmo tipo gradiente. z Aproximan funciones lineales.

Backpropagation z Clave en el resurgimiento de las redes neuronales. z Primera descripción del algoritmo fue dada por Werbos en 1974 z Generalización del algoritmo de Widrow-Hoff para redes multicapa con funciones de transferencia no-lineales y diferenciables. z 1989 Hornik, Stinchcombe y White l Una red neuronal con una capa de sigmoides es capaz de aproximar cualquier función con un número finito de discontinuidades z Propiedad de la generalización. z La función de transferencia es no-lineal, la superficie de error tiene varios mínimos locales.

Red Perceptron Multicapa (MLP) z Función acotada, monótona creciente y diferenciable. z Red de tipo feedforward. z Suficiente con dos capas.

Algoritmo backpropagation I Atrás Adelante z Descripción: l Tras inicializar los pesos de forma aleatoria y con valores pequeños, seleccionamos el primer par de entrenamiento. l Calculamos la salida de la red l Calculamos la diferencia entre la salida real de la red y la salida deseada, con lo que obtenemos el vector de error l l Ajustamos los pesos de la red de forma que se minimice el error Repetimos los tres pasos anteriores para cada par de entrenamiento hasta que el error para todos los conjuntos de entrenamiento sea aceptable. z Descenso por la superficie del error z Cálculo de derivadas del error respecto de los pesos y de las bias.

Algoritmo backpropagation II z Detalles: l SSE: E=SEp=S (ypk-opk)2 l Dwij=-h E/ wij z Pasos: l Inicialización: x. Construcción de la red. x. Inicialización aleatoria de pesos y umbrales (-0. 5, 0. 5) x. Criterio de terminación (número máximo de iteraciones, …). x. Contador de iteraciones n=0. l Fase hacia delante: x. Calcular la salida de la red para cada patrón de entrada. x. Calcular el error total cometido (SSE) x. Si la condición de terminación se satisface, parar l Fase hacia atrás:

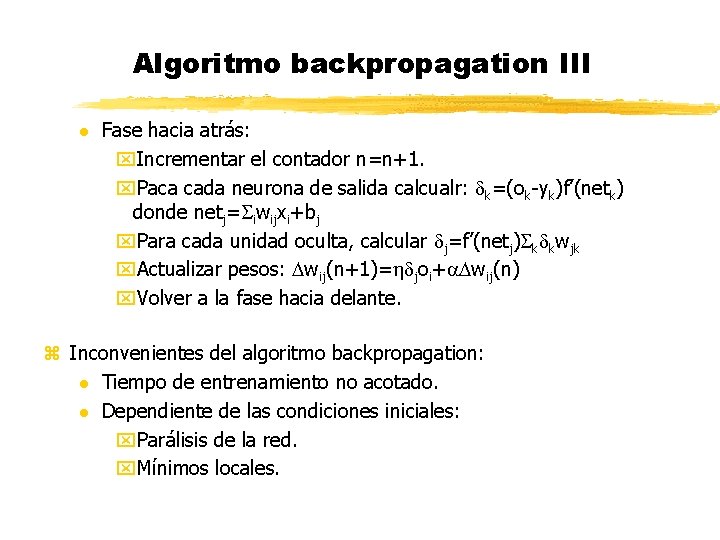

Algoritmo backpropagation III l Fase hacia atrás: x. Incrementar el contador n=n+1. x. Paca cada neurona de salida calcualr: dk=(ok-yk)f’(netk) donde netj=Siwijxi+bj x. Para cada unidad oculta, calcular dj=f’(netj)Skdkwjk x. Actualizar pesos: Dwij(n+1)=hdjoi+a. Dwij(n) x. Volver a la fase hacia delante. z Inconvenientes del algoritmo backpropagation: l Tiempo de entrenamiento no acotado. l Dependiente de las condiciones iniciales: x. Parálisis de la red. x. Mínimos locales.

Algoritmo Backpropagation IV l l l Underfitting. Memorización o Sobreaprendizaje. Caracterización de la red. ¿Cuantas capas, cuantas neuronas en cada capa, …?

Redes Neuronales no supervisadas I z Autoorganizativas: durante el proceso de aprendizaje la red debe descubrir por si misma regularidades o categorías => la red debe autoorganizarse en función de las señales procedentes del entorno. z Mapa de Rasgos Autoorganizados, SOM (Kohonen, 80) z Características: l Red competitiva l Arquitectura unidireccional de dos capas: x. Capa de entrada: m neuronas una por cada vector de entrada. x. Capa segunda se realiza el procesamiento, formando el mapa de rasgos. Tiene nx X ny neuronas operando en paralelo. x. Todas las neuronas de entrada están conectadas a las neuronas de la segunda capa, a través de los pesos wij

Redes Neuronales No-Supervisadas II z Cada neurona (i, j) calcula la similitud entre el vector de entradas y su vector de pesos z Vence la neurona cuyo vector de pesos es más similar al vector de entrada. z Cada neurona sirva para detectar alguna característica del vector de entrada. z Función de vecindad: relación entre neuronas próximas en el mapa.

RNA no supervisadas III z Aprendizaje: l Inicialización de los pesos wij l Presentación de las entradas x(t) l Cada neurona calcula, la similitud entre su vector de pesos wij y el vector de entrada x, usando la distancia Euclídea l l Determinación de la neurona ganadora: Actualización de los pesos de la neurona ganadora y sus vecinas Las demás neuronas no actualizan su peso Si se ha alcanzado el número de iteraciones parar, si no volver al paso 2.

VENTAJAS z Ventajas de las RNA: l l l Aprendizaje adaptativo: lo necesario es aplicar un buen algoritmo y disponer de patrones (pares) de entrenamiento. Auto-organización => conduce a la generalización Tolerancia a fallos: las redes pueden aprender patrones que contienen ruido, distorsión o que están incompletos. Operación en tiempo real: procesan gran cantidad de datos en poco tiempo. Facilidad de inserción en tecnología ya existente.

APLICACIONES z z z Detección de patrones. Filtrado de señales Segmentación de datos Control Identificación.

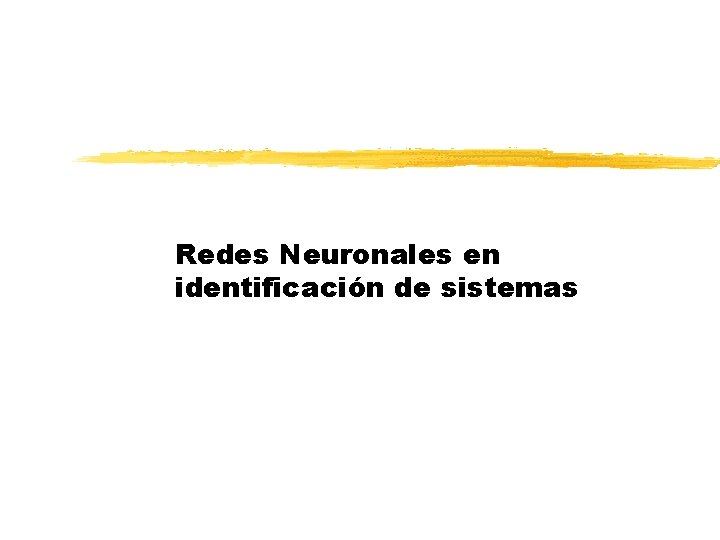

Redes Neuronales en identificación de sistemas

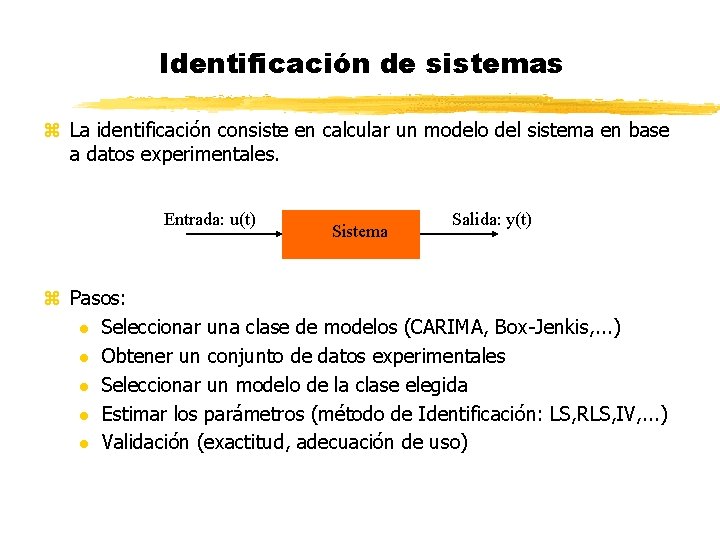

Identificación de sistemas z La identificación consiste en calcular un modelo del sistema en base a datos experimentales. Entrada: u(t) Sistema Salida: y(t) z Pasos: l Seleccionar una clase de modelos (CARIMA, Box-Jenkis, . . . ) l Obtener un conjunto de datos experimentales l Seleccionar un modelo de la clase elegida l Estimar los parámetros (método de Identificación: LS, RLS, IV, . . . ) l Validación (exactitud, adecuación de uso)

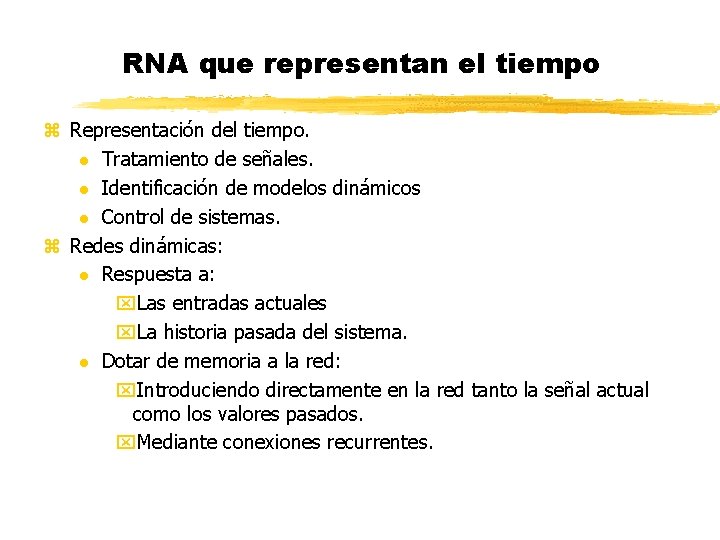

RNA que representan el tiempo z Representación del tiempo. l Tratamiento de señales. l Identificación de modelos dinámicos l Control de sistemas. z Redes dinámicas: l Respuesta a: x. Las entradas actuales x. La historia pasada del sistema. l Dotar de memoria a la red: x. Introduciendo directamente en la red tanto la señal actual como los valores pasados. x. Mediante conexiones recurrentes.

Red PML con ventana temporal z Ventanas de datos pasadas de las entradas y de las salidas. z Ventajas: l Algoritmo simple es suficiente l No problemas de realimentación z Desventajas l Información útil debe “caber” en la ventana temporal l Muchas entradas Sobreparametrización u(t) u(t-1) u(t-2) … u(t-m) y(t-1) y(t-2) … ym (t)

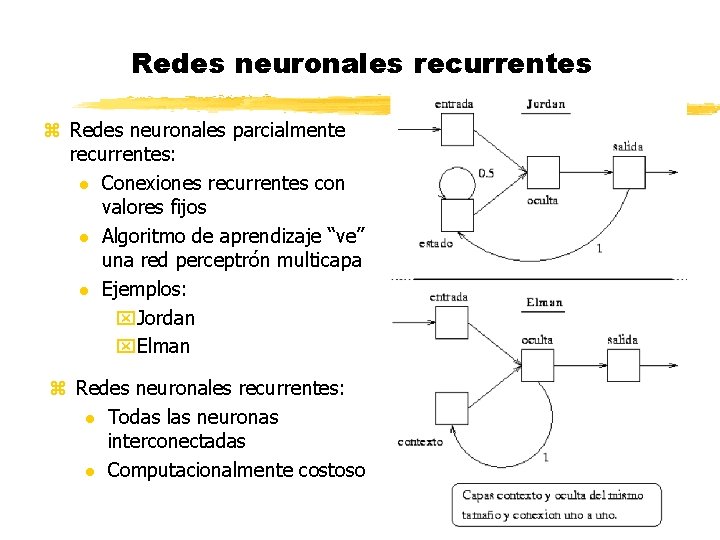

Redes neuronales recurrentes z Redes neuronales parcialmente recurrentes: l Conexiones recurrentes con valores fijos l Algoritmo de aprendizaje “ve” una red perceptrón multicapa l Ejemplos: x. Jordan x. Elman z Redes neuronales recurrentes: l Todas las neuronas interconectadas l Computacionalmente costoso

Estructuras neuronales para la identificación Determinación o elección de la estructura del modelo. ¿Es necesario un modelo neuronal? Nos basamos en modelos establecidos en el caso lineal Diseño: l Variables que forman parte del regresor (t) l Función no-lineal g(·, ·) desde el espacio de regresiones al espacio de salida NO en modelos lineales l y(t)=g(q, (t))+e(t) z Estructura de caja negra: modelo de entrada- salida. z Elementos del regresor: l Entradas pasadas u(t-k) l Salidas pasadas medidas: y(t-k) l Salidas pasadas calculadas por el modelo: ÿu(t-k|q) l Residuos pasados calculados: eu(t-k)=y(t-k)-ÿu(t-k|q) z z

Modelo NARX z Ventajas: l Puede aproximar cualquier sistema no-lineal arbitrariamente bien l No recurrente. z Desventajas: l Vector de regresión puede ser grande l No se modela el ruido

Modelo NOE z Corresponde a una red recurrente, ya que parte de las entradas constituye la salida de la propia red. l Comprobación difícil para modelo de predicción estable l Entrenamiento laborioso por cálculo correcto de gradientes

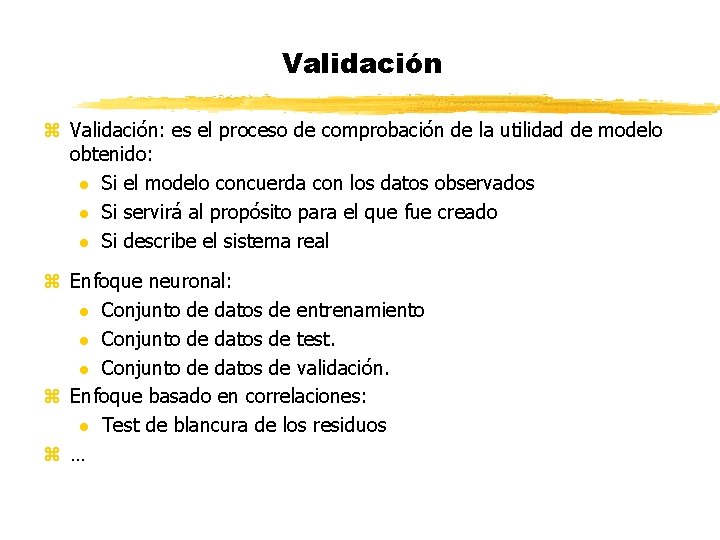

Validación z Validación: es el proceso de comprobación de la utilidad de modelo obtenido: l Si el modelo concuerda con los datos observados l Si servirá al propósito para el que fue creado l Si describe el sistema real z Enfoque neuronal: l Conjunto de datos de entrenamiento l Conjunto de datos de test. l Conjunto de datos de validación. z Enfoque basado en correlaciones: l Test de blancura de los residuos z …

Ejemplo I Fl, Ca 0, Tl 0 Reactor Fr, Tr 0 Camisa A Ca, Cb, Tl z Transforma un producto A en otro B z Reacción química exotérmica z Se controla la temperatura mediante una camisa por la que circula un refrigerante z Salidas: l Ca Cb Tl B Tr Tr z Entradas: l Manipulables: Fl Fr l Perturbaciones medibles: Ca 0 Tl 0 Tr 0

Ejemplo II z El periodo de muestreo es T = 0. 2 horas z Las entradas han de ser tales que provoquen todas las salidas de interés

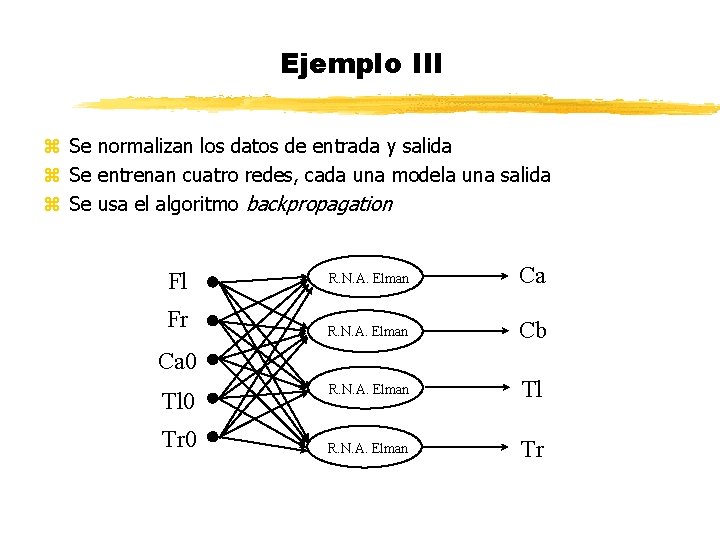

Ejemplo III z Se normalizan los datos de entrada y salida z Se entrenan cuatro redes, cada una modela una salida z Se usa el algoritmo backpropagation Fl Fr R. N. A. Elman Ca R. N. A. Elman Cb R. N. A. Elman Tl R. N. A. Elman Tr Ca 0 Tl 0 Tr 0

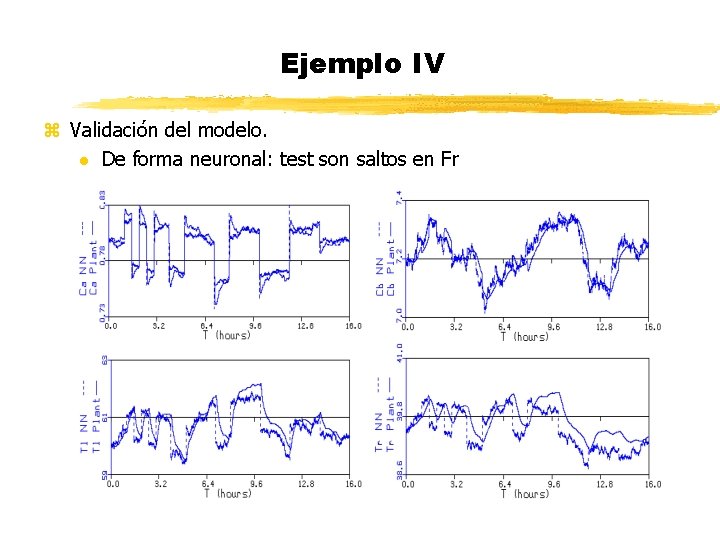

Ejemplo IV z Validación del modelo. l De forma neuronal: test son saltos en Fr

Ejemplo V l Correlaciones: blancura de los residuos
