Présentation CACH 37 Découpe CNC au fil chaud Présentation: - Définition - La machine Utilisation: - Les logiciels : CAO / pilote / outils - Conception / Réglages / Découpe Au travail! - Autour de la CNC - Exemples de réalisations

CNC-FC ? ? ? Computer Numerical Control – Foam Cuting Commande numérique par ordinateur – découpe de mousse Objectif : découpe à chaud de matériaux à l'aide d'un ordinateur Buts : précision, nombre, forme complexe Les matériaux : Polystyrène Styrodur Dépron EPP Attention : vapeurs toxiques lors de la découpe !!! Découpe CNC-FC 2

La machine La RUSTICA http: //www. teaser. fr/~osegouin/index. phtml Découpe CNC-FC 3

La machine La NOTRE ! Découpe CNC-FC 4

La machine La NOTRE ! Quelques modifications : - Rattrapage de jeux sur l'axe Y - Machine transportable : Alimentation et électronique dans une valise Branchement des moteurs avec prises et rallonges Table légère avec renforts de planéité Découpe CNC-FC 5

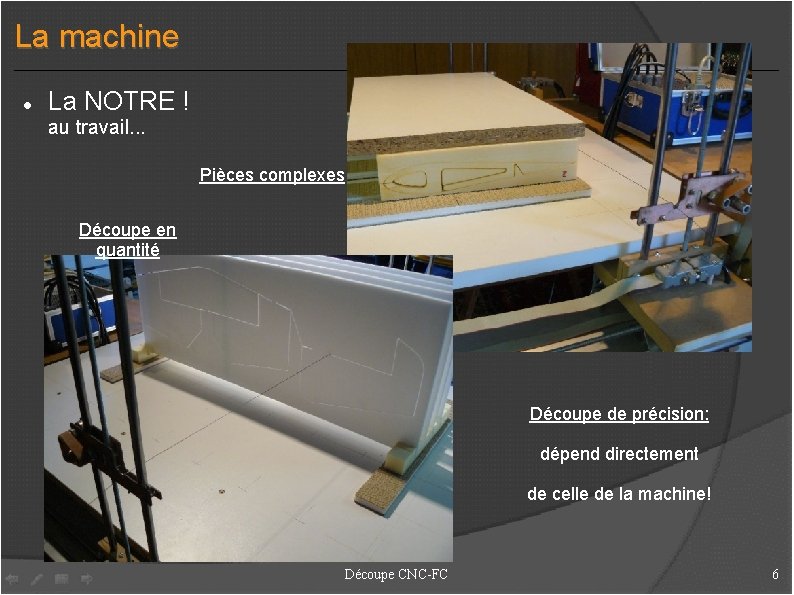

La machine La NOTRE ! au travail. . . Pièces complexes Découpe en quantité Découpe de précision: dépend directement de celle de la machine! Découpe CNC-FC 6

Utilisation Découpe CNC-FC 7

Les logiciels Idée CAO Pilote Résultat Outils Découpe CNC-FC 8

Les logiciels – La CAO Objectif : dessiner ce que l'on veut découper Les ailes : Banque de profils : Airfoil, web, perso. . . Outils du pilote Découpe directe Le reste : Gratuit : A 9 CAD, Ki. CAD. . . Payant : Turbo. CAD, Auto. CAD. . . Exportation en DXF Découpe CNC-FC 9

Les logiciels – Le pilote Objectif : commander la machine CNC Quelques logiciels : GMFC (O. Segouin), historique, payant Jedicut (Aeropassion), gratuit RP-FC (5 XProject), gratuit Réglages : De la machine (une seule fois) Des matériaux (pour chacun) Découpe CNC-FC 10

Les logiciels – Les outils Objectif : Simplifier la conception Des projets tous prêts ! Des feuilles de calculs Découpe ailes delta ou elliptique, rotation de profils. . . Découpe fuselages. . . Des logiciels complets Litcut (GMFC) : simulation de découpe Profscan : numérisation plan papier Scan 2 dat : conversion des profils pour Auto. CAD Complexes (5 XProject) : mise en forme de projets Découpe CNC-FC 11

Les logiciels – Résumé 1. Scanner le plan 2. L'importer dans le logiciel de CAO 3. Redessiner les pièces avec l'outil « polyligne » 4. Disposer les pièces pour la découpe 5. Enchaîner les lignes pour définir le tracé de coupe 6. Exporter le tracé (DXF ou autre format) 7. L'importer dans le pilote 8. Ajuster les dimensions et position du tracé 9. Préparer le bloc de mousse (dressage) 10. Découper les pièces Découpe CNC-FC 12

Trucs et astuces Conception Réglages Découpe CNC-FC 13

Trucs et astuces – Conception Les profils sont décrits du bord de fuite (point 0, 0) au bord d'attaque (point 1, 0), l’extrados en premier L'ordre des points détermine le sens de la découpe donc le côté de la compensation Découpe CNC-FC 14

Trucs et astuces – Conception Ne pas placer la pièce trop prêt des bords supérieur et inférieur du bloc : La température chute plus vite et les découpes seront moins réussies Risque de fonte du matériau et de recollage sur la pièce Découpe CNC-FC 15

Trucs et astuces – Conception Toujours découper de haut en bas pour éviter les déformations Préférer les découpes complètes du bloc pour limiter les différences d'épaisseur Découpe CNC-FC 16

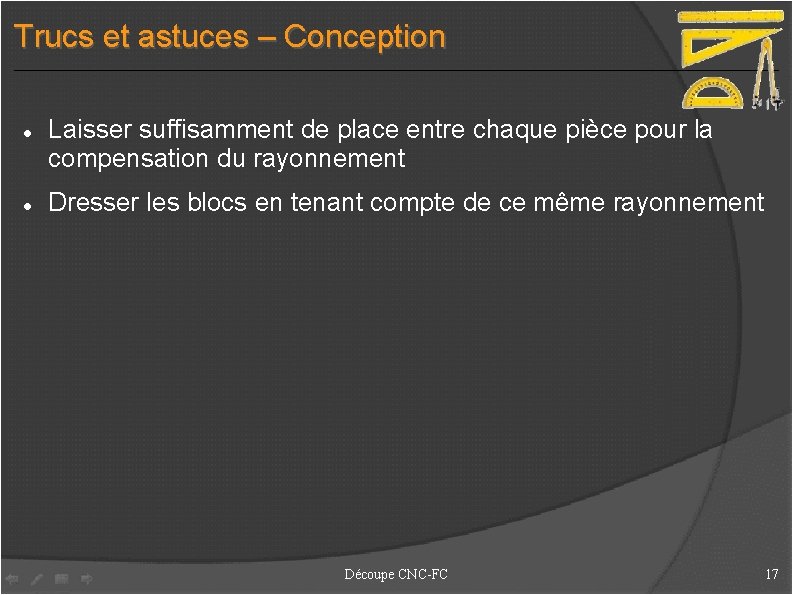

Trucs et astuces – Conception Laisser suffisamment de place entre chaque pièce pour la compensation du rayonnement Dresser les blocs en tenant compte de ce même rayonnement Découpe CNC-FC 17

Trucs et astuces – Réglages Caractéristique de la machine : Nombre de pas des moteurs Temps minimum entre deux pas d'un moteur Pas des vis sans fin (tiges filetées) Jeu dans les entraînements des chariots Découpe CNC-FC 18

Trucs et astuces – Réglages Réglage de la machine : 1. Dimensions de la machine : l'espace entre les deux points d'entraînement du fil est très important pour gérer les différences de cordes ailes 2. Mesure de la distance parcourue pour un pas de moteur : tester sur la plus grande distance possible puis diviser par le nombre de pas 3. Temps minimum entre 2 pas : tester sur une distance de référence ; diminuer le temps jusqu'à mesurer une distance erronée (plus courte) 4. Mesure du jeu : faire un aller-retour et mesurer la distance d'erreur Découpe CNC-FC 19

Trucs et astuces – Réglages Réglage des matériaux : Différents pour chaque matériau Caractéristiques du fil Température et vitesse de coupe La température réelle dépend : Du fil : diamètre et matériau (inox, tungstène. . . ) De la tension d'alimentation (fixe) D'une valeur donnée par le pilote (réglable) De la vitesse de déplacement Découpe CNC-FC 20

Trucs et astuces – Réglages Choix de la température : Trop élevée : le fil casse (attention à ne pas tendre trop l'arc) Les matériaux se creusent (les billes d'EPP durcissent, le Styrodur devient rugueux, le Dépron se déforme) Trop faible : Des fils apparaissent à la surface des matériaux Le fil « ralentit » dans la matière et déplace le bloc Les angles vifs des pièces s'arrondissent Le rayonnement : Découpe CNC-FC 21

Trucs et astuces – Réglages Déterminer le bon rapport vitesse – chauffe : Utiliser un bloc le plus large possible pour couvrir le fil Découper une tranche horizontale Un bloc non lesté ne doit pas se déplacer (sinon température trop faible / vitesse trop élevée) Utiliser une page quadrillée pour évaluer le « retard » du fil Découpe CNC-FC 22

Trucs et astuces – Réglages Déterminer le rayonnement : Deux valeurs : à une vitesse V et à une vitesse V/2 1. Mesurer la hauteur d'un petit bloc à faces parallèles 2. Découper horizontalement le bloc à la vitesse V 3. Mesurer la hauteur des deux morceaux obtenus 4. Le rayonnement est la différence des deux valeurs Recommencer à la vitesse V/2 (moitié moindre) Découpe CNC-FC 23

Trucs et astuces – Réglages Refaire les réglages régulièrement : Démontage, usure de la machine Matériau de marque ou provenance différente Vérifier régulièrement la position « 0 » du fil (même avec une remise à zéro automatique) Mieux vaut passer du temps à régler la machine que jeter de la matière coûteuse (EPP) Découpe CNC-FC 24

Trucs et astuces – Découpe Nettoyer le fil à chaud entre chaque découpe pour éviter les marques (surtout avec du Styrodur) Attention : risque de brûlure ! Si le résidu ne se vaporise pas à la chauffe : la température est trop faible (pratique pour les premiers réglages) Découpe CNC-FC 25

Trucs et astuces – Découpe Poser le bloc sur une surface la plus large possible Lester uniformément le bloc, ni trop peu Découpe CNC-FC 26

Trucs et astuces – Découpe EPP : supprimer les surfaces de moulage avant d'utiliser un bloc pour éviter les torsions Découpe CNC-FC 27

Trucs et astuces – Découpe Laisser le fil chauffer avant de commencer la découpe pour que la température se stabilise Toujours découper dans une pièce aérée : les vapeurs sont toxiques ! Découpe CNC-FC 28

Au travail! Découpe CNC-FC 29

Autour de la CNC Approvisionnement : Styrodur, Dépron : magasins de bricolage EPP : - GTI SA, 5 rue de Meaux 77124 Chauconin, 01 60 23 43 30 EPP blanc en 20, 30 et 45 Kg/m 3 (blocs, feuilles) - POLYMODEL http: //www. polymodel. fr/index. html EPP couleurs en 20 Kg/m 3 (blocs, feuilles) Découpe CNC-FC 30

Autour de la CNC Travail manuel et finitions : Préparation des blocs Coupe des dièdres: emplanture, saumon Coupe de formes planes: dérives, stabs. . . (dans des feuilles) Finition des formes arrondies: saumons, dos de fuselage, capot moteur. . . Pour de petites productions, un travail manuel peut être plus rapide pour des tâches simples Découpe CNC-FC 31

Autour de la CNC Travail manuel et finitions – Outillage : Fil chaud manuel Ponceuse électrique Équerres réglables Cutter Outil pour évider (CAP 5/10éme, résistance 1 Ω / 5 w, alim. 5 v) Tubes métalliques affutés (différents diamètres) Scie électrique lame = fil de coupe 5/10éme Découpe CNC-FC 32

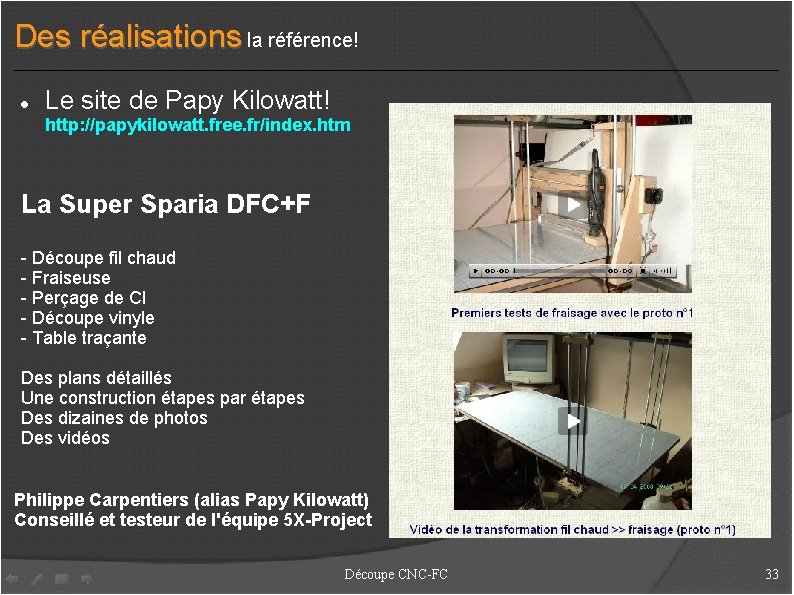

Des réalisations la référence! Le site de Papy Kilowatt! http: //papykilowatt. free. fr/index. htm La Super Sparia DFC+F - Découpe fil chaud - Fraiseuse - Perçage de CI - Découpe vinyle - Table traçante Des plans détaillés Une construction étapes par étapes Des dizaines de photos Des vidéos Philippe Carpentiers (alias Papy Kilowatt) Conseillé et testeur de l'équipe 5 X-Project Découpe CNC-FC 33

Des réalisations la référence! Le site de Papy Kilowatt! http: //papykilowatt. free. fr/index. htm Un exemple parmi une centaine! - Le Fairchild C-119 Flying Boxcar Échelle : 1/12 Envergure : 2 m 775 Longueur : 2 m 20 Surface alaire : 100 dm² Masse 10 Kg Motorisation électrique Trains rentrants Volets. . . Construction: Styrodur CNC (dossier complet sur le site) Finition: Flite-Metal Découpe CNC-FC 34

Des réalisations un artisan Français Polymodel http: //www. polymodel. fr/index. html - Des Kits EPP / CNC avec le choix des couleurs - Du matériel: motorisation, radio, accessoires. . Vente d'EPP - en blocs - en feuilles - en différentes couleurs Découpe CNC-FC 35

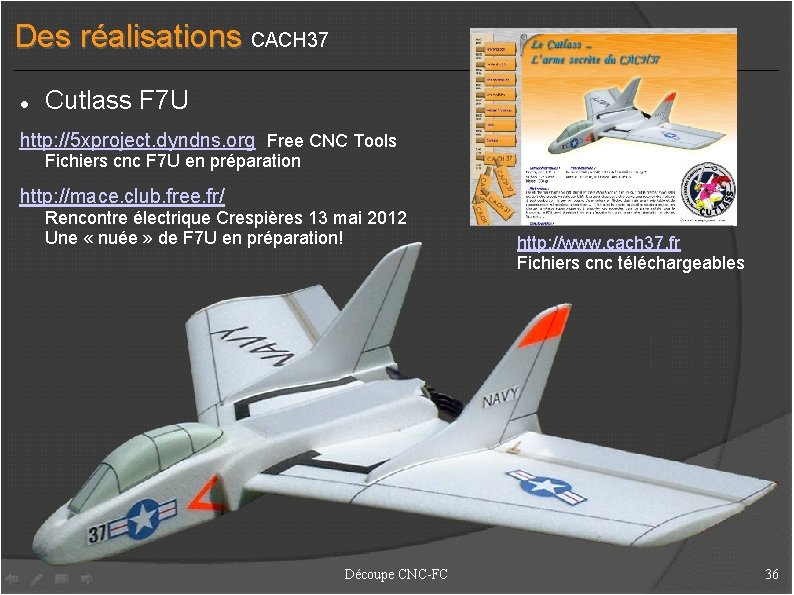

Des réalisations CACH 37 Cutlass F 7 U http: //5 xproject. dyndns. org Free CNC Tools Fichiers cnc F 7 U en préparation http: //mace. club. free. fr/ Rencontre électrique Crespières 13 mai 2012 Une « nuée » de F 7 U en préparation! Découpe CNC-FC http: //www. cach 37. fr Fichiers cnc téléchargeables 36

Des réalisations CACH 37 Elphe V 2 Parkflyer Styrodur / Dépron 6 mm Version 1: Indoor Polystyrène / Dépron 3 mm Fichiers cnc téléchargeables http: //www. cach 37. fr Découpe CNC-FC 37

Des réalisations CACH 37 Tokkan one Découpe CNC-FC 38

Des réalisations sur d'autres sites Mustang http: //christophe. lauverjat. pagesperso-orange. fr Petit modèle de vol libre D'autres fichiers de modèles disponibles sur le même site, dont le Cutlass d'après le modèle du CACH 37 Découpe CNC-FC 39
