Pomiary i ustawienia LMT 121 z wykorzystaniem IOLink

Pomiary i ustawienia LMT 121 z wykorzystaniem IO-Link © ifm electronic gmbh Stand: 9/20/2021 1 ifm Allgemein 01 Stand 03. 11

Programowanie LMT 121 poprzez: 4 IO-Link master np. firmy Siemens 6 ES 7138 -4 GA 50 -0 AB 0 ET SIMATIC DP, IO-Link master do modułów ET 200 S, 4 interfejsy do komunikacji Point-to-Point 4 IO-Link USB Interface E 30396 4 Memory Plug E 30398 4 Uczenie (wejście Teach) – aktywowane poprzez interfejs IO-Link © ifm electronic gmbh Stand: 9/20/2021 3

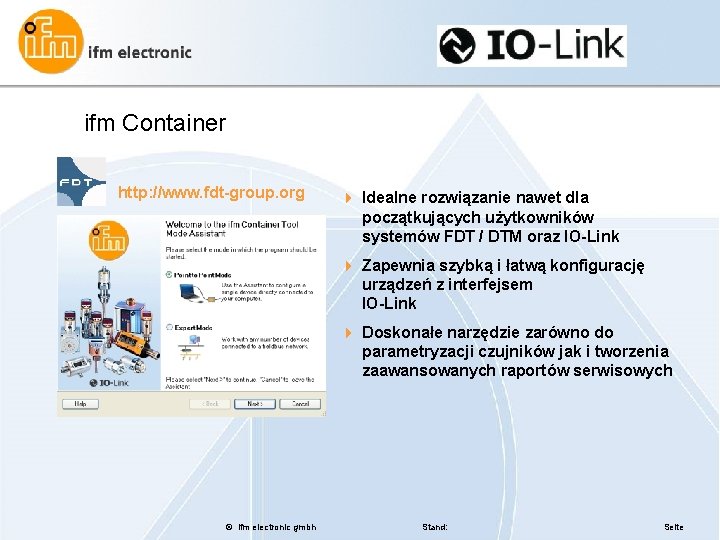

ifm Container http: //www. fdt-group. org 4 Idealne rozwiązanie nawet dla początkujących użytkowników systemów FDT / DTM oraz IO-Link 4 Zapewnia szybką i łatwą konfigurację urządzeń z interfejsem IO-Link 4 Doskonałe narzędzie zarówno do parametryzacji czujników jak i tworzenia zaawansowanych raportów serwisowych © ifm electronic gmbh Stand: Seite

FDT / DTM - oprogramowanie do zdalnej parametryzacji 4 FDT (Field Device Tool) – interfejs komunikacyjny umożliwiający adresowanie urządzeń typu polowego przez system nadrzędny (host) i dowolny protokół. 4 DTM (Device Type Manager) – oprogramowanie pełniące funkcje driver’a (sterownika) urządzeń automatyki. Przechowuje i zarządza takimi danymi urządzenia jak: funkcje, budowa, właściwości komunikacyjne i konfiguracja. Korzyści w/w rozwiązań: 4 Otwarta i niezależna architektura software’owa 4 Niezależność od protokołów komunikacyjnych 4 Efektywna diagnostyka i parametryzacja 4 Łatwość obsługi © ifm electronic gmbh Stand: Seite

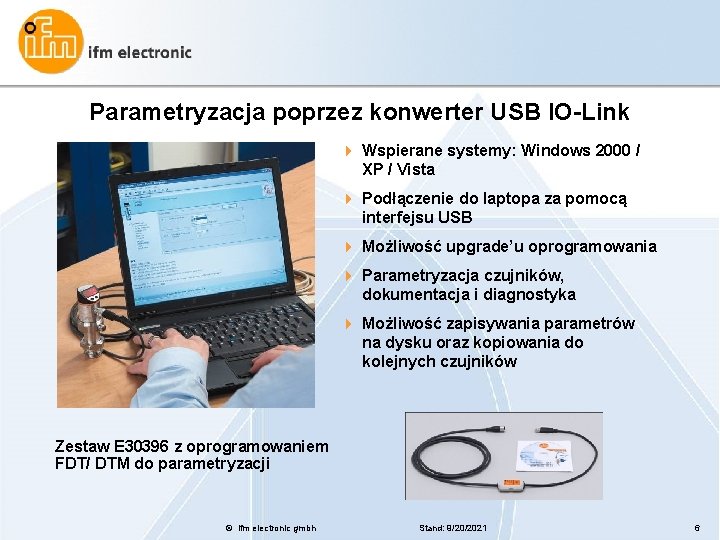

Parametryzacja poprzez konwerter USB IO-Link 4 Wspierane systemy: Windows 2000 / XP / Vista 4 Podłączenie do laptopa za pomocą interfejsu USB 4 Możliwość upgrade’u oprogramowania 4 Parametryzacja czujników, dokumentacja i diagnostyka 4 Możliwość zapisywania parametrów na dysku oraz kopiowania do kolejnych czujników Zestaw E 30396 z oprogramowaniem FDT/ DTM do parametryzacji © ifm electronic gmbh Stand: 9/20/2021 6

Impedancyjny sygnalizator poziomu LMT 121 4 Materiał: Stal kwasoodporna 316 L(1. 4404), PEEK 4 Stopień ochrony: IP 68/IP 69 K 4 Temperatura medium: LMT 121 -40. . 85°C (media zawierające wodę) -40… 150°C / 1 h CIP/SIP -40… 100°C (olej) -40… 150°C / 1 h CIP/SIP 4 Ciśnienia dopuszczalne: -1… 25 bar 4 Moment dokręcający: 20 -25 Nm 4 Napięcie zasilania: 18. . . 30 V 4 Wyjście: 2 programowalne NO/NC 4 Wskazanie: diody LED 4 Podłączenie elektryczne: M 12; 4 -przewodowe 4 Interfejs komunikacyjny: IO-Link 1. 1 4 Niezależne ustawienie czułości oraz funkcji obydwu wyjść poprzez IO-Link © ifm electronic gmbh Stand: 9/20/2021 7

Ustawiania czułości LMT 121 Np. medium myjące CIP Punkt przełączania 2 Punkt przełączania 1 Np. olej z oliwy 2 niezależne wyjścia – 2 charakterystyki przełączania © ifm electronic gmbh Stand: 9/20/2021 13

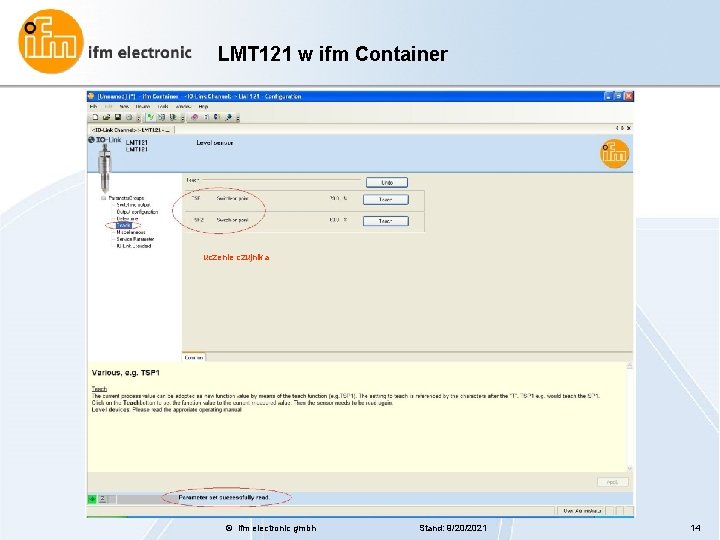

LMT 121 w ifm Container uczenie czujnika © ifm electronic gmbh Stand: 9/20/2021 14

LMT 121 w ifm Container Punkt przełączania i zerowania dla soku porzeczkowego © ifm electronic gmbh Stand: 9/20/2021 15

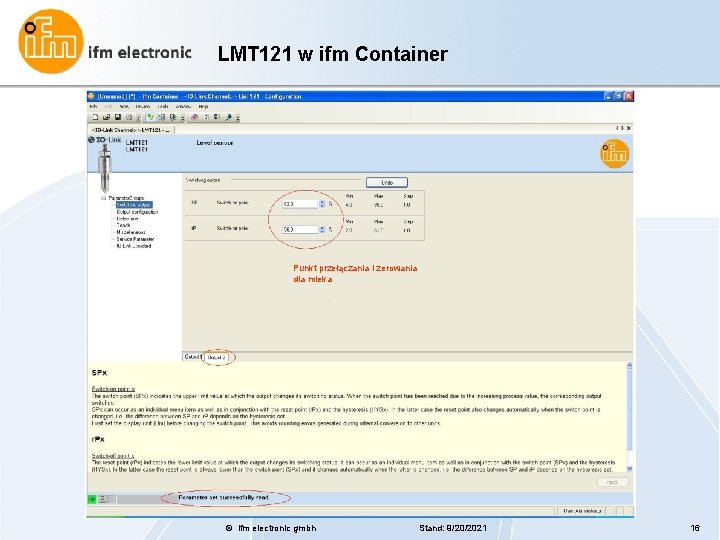

LMT 121 w ifm Container Punkt przełączania i zerowania dla mleka © ifm electronic gmbh Stand: 9/20/2021 16

LMT 121 w ifm Container sygnał pustego zbiornika © ifm electronic gmbh Stand: 9/20/2021 17

LMT 121 w ifm Container sygnał soku porzeczkowego © ifm electronic gmbh Stand: 9/20/2021 18

LMT 121 w ifm Container sygnał wody sygnał soku porzeczkowego sygnał pustego zbiornika © ifm electronic gmbh Stand: 9/20/2021 19

LMT 121 w SIMATIC S 7 -PCT © ifm electronic gmbh Stand: 9/20/2021 20

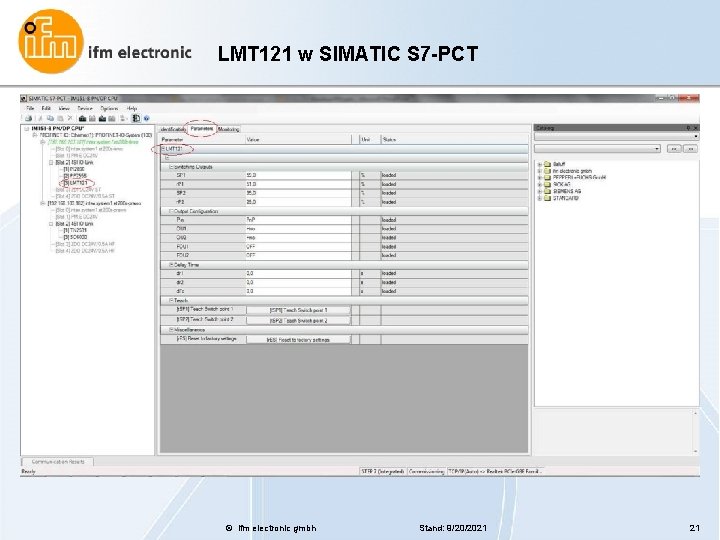

LMT 121 w SIMATIC S 7 -PCT © ifm electronic gmbh Stand: 9/20/2021 21

LMT 121 w SIMATIC S 7 -PCT © ifm electronic gmbh Stand: 9/20/2021 22
