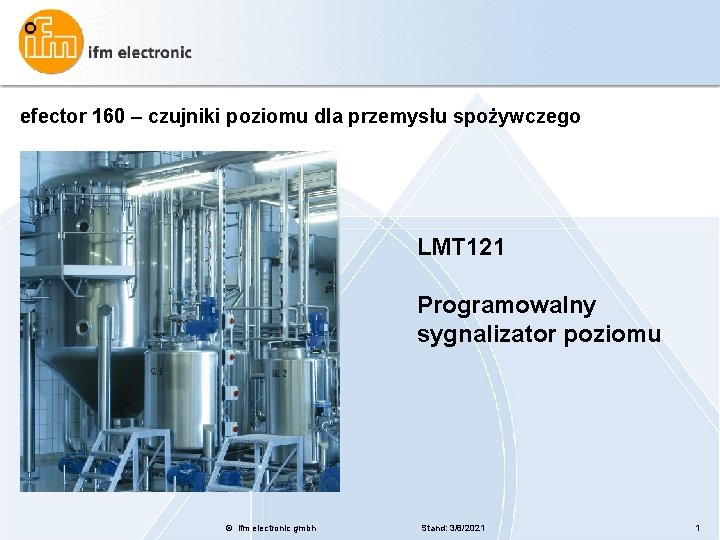

efector 160 – czujniki poziomu dla przemysłu spożywczego LMT 121 Programowalny sygnalizator poziomu © ifm electronic gmbh Stand: 3/8/2021 1
LMT – Impedancyjny sygnalizator poziomu 4 Metoda pomiaru 4 Zestawienie typowych mediów 4 Dane techniczne 4 Programowanie LMT 121 4 Akcesoria 4 Uszczelenie 4 Zastosowania 4 Dopuszczenia © ifm electronic gmbh Stand: 3/8/2021 2
LMT – Zasada pomiaru 4 For Sygnalizator poziomu LMT wykorzystuje do pomiaru poziomu spektroskopię impedancyjną. 4 Urządzenie analizuje własności elektryczne medium w zakresie częstotliwości od 50 do 200 MHz. 4 Poszczególne media, ich osady oraz piana posiadają charakterystyczne widma. 4 Urządzenia LMT 100 i LMT 110 rozpoznają różne media, ale nie ich osady lub pianę. 4 LMT 121 jest programowalny i może zostać zastosowany do detekcji różnych mediów. © ifm electronic gmbh Stand: 3/8/2021 3
Metoda detekcji LMT 3 -wymiarowe pole elektryczne jest generowane wokół stożkowej końcówki urządzenia. © ifm electronic gmbh Stand: 3/8/2021 4

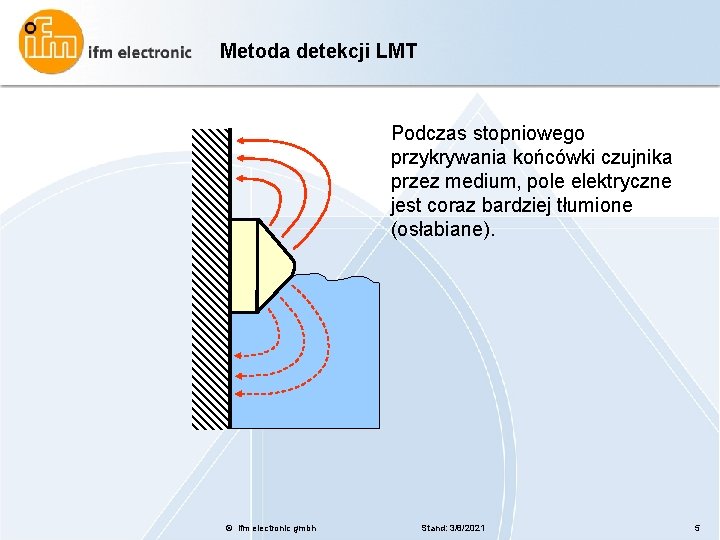

Metoda detekcji LMT Podczas stopniowego przykrywania końcówki czujnika przez medium, pole elektryczne jest coraz bardziej tłumione (osłabiane). © ifm electronic gmbh Stand: 3/8/2021 5
Metoda detekcji LMT Gdy końcówka czujnika jest całkowicie zakryta przez medium, pole elektryczne jest najsilniej tłumione. Tłumienie pola jest przetwarzane przez elektronikę urządzenia oraz przetwarzane w zmianę stanu wyjścia przełączającego, gdy przekroczony zostanie próg czułości. © ifm electronic gmbh Stand: 3/8/2021 6
LMT – widmo sygnału (Ketchup) Sygnał referencyjny Zbiornik pełny Sygnał osadu © ifm electronic gmbh Stand: 3/8/2021 13
Czułość sygnalizatorów LMT 100 Sygnał Woda LMT 121 LMT 110 Sygnał typ. olej Typowy sygnał przylegającego medium zawierającego cukier (lewy: pełny zbiornik, prawy: sygnał osadu) © ifm electronic gmbh Stand: 3/8/2021 14
Ustawiania czułości LMT 121 LMT 100 © ifm electronic gmbh LMT 121 Stand: 3/8/2021 LMT 110 15
Ustawiania czułości LMT 121 Np. medium myjące CIP Punkt przełączania 2 Punkt przełączania 1 Np. olej z oliwy 2 niezależne wyjścia – 2 charakterystyki przełączania © ifm electronic gmbh Stand: 3/8/2021 16
LMT – Lista mediów 1) Ustawienia fabryczne LMT 121 © ifm electronic gmbh Stand: 3/8/2021 17
LMT 121 – Dane Techniczne 4 Materiał: Stal kwasoodporna 316 L(1. 4404), PEEK 4 Stopień ochrony: IP 68/IP 69 K 4 Temperatura medium: LMT 121 -40. . 85°C (media zawierające wodę) -40… 150°C / 1 h CIP/SIP -40… 100°C (oil) -40… 150°C / 1 h CIP/SIP 4 Ciśnienia dopuszczalne: -1… 25 bar 4 Moment dokręcający: 20 -25 Nm 4 Napięcie zasilania: 18. . . 30 V 4 Wyjście: 2 programowalne NO/NC 4 Wskazanie: diody LED 4 Podłączenie elektryczne: M 12; 4 -przewodowe 4 Interfejs komunikacyjny: IO-Link 1. 1 (COM 38, 4 k. Baud) 4 Niezależne ustawienie czułości oraz funkcji obydwu wyjść poprzez IO-Link © ifm electronic gmbh Stand: 3/8/2021 18
Programowanie LMT 121 poprzez: 4 IO-Link master np. firmy Siemens 6 ES 7138 -4 GA 50 -0 AB 0 ET SIMATIC DP, IO-Link master do modułów ET 200 S, 4 interfejsy do komunikacji Point-to-Point 4 IO-Link USB Interface E 30396 4 Memory Plug E 30398 4 Uczenie (wejście Teach) – aktywowane poprzez interfejs IO-Link © ifm electronic gmbh Stand: 3/8/2021 19
Programowanie LMT 121 © ifm electronic gmbh Stand: 3/8/2021 20
Programowanie LMT 121 © ifm electronic gmbh Stand: 3/8/2021 21

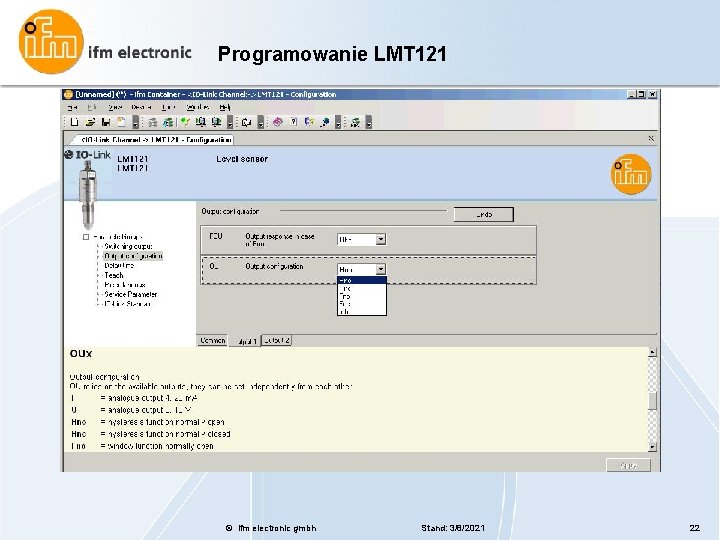

Programowanie LMT 121 © ifm electronic gmbh Stand: 3/8/2021 22
LMT – Adaptery 4 Clamp DIN 32676 1“ (E 33401) 37, 38 € 4 Adapter do wspawania do zbiorników (E 30056) 35, 46 € 4 Adapter do zamiany czujnika wibracyjnego G 1“ (E 43303) 49, 42 € 4 Clamp DIN 32676 2“ (E 33402) 37, 38 € 4 Mufa do wspawania do zbiorników (E 43300) 19, 81 € 4 Adapter do rurociągów mlecznych DIN 11851 DN 25 (E 43304) 39, 19 € 4 SMS DN 25 (E 33430) 33, 65 € 4 Mufa do wspawania w rurę (E 43301) 23, 11 € 4 Adapter do rurociągów mlecznych DIN 11851 DN 40 (E 43305) 45, 90 € 4 Adapter sferyczny do wspawania (E 30055) 27, 90 € 4 Adapter do zamiany czujnika wibracyjnego G 3/4“ (E 43302) 27, 48 € © ifm electronic gmbh Stand: 3/8/2021 23
LMT – Adaptery 4 Varivent D 50 (E 43306) 55, 38 € 4 Mufa do wspawania do zbiorników 3 -A (E 43309) 26, 41 € 4 Varivent D 68 (E 43307) 78, 28 € 4 Mufa do wspawania w rurę 3 -A (E 43310) 29, 71 € 4 Zaślepka (E 43308) 24, 18 € 4 3 -A Clamp DIN 32676 1“ (E 43311) 46, 97 € 4 3 -A Clamp DIN 32676 2“ (E 43312) 64, 86 € © ifm electronic gmbh Stand: 3/8/2021 24
LMT - Uszczelnienie PEEK-na-Metal © ifm electronic gmbh Stand: 3/8/2021 25
LMT – Zastosowania Poziom maksymalny Poziom minimalny Ochrona przed suchobiegiem © ifm electronic gmbh Stand: 3/8/2021 26
LMT – Dopuszczenia i certyfikaty 4 EHEDG 4 3 -A 4 FDA 4 EG 1935/2004 4 Drinking water (DVGW / WRAS) 4 c. ULus © ifm electronic gmbh Stand: 3/8/2021 27

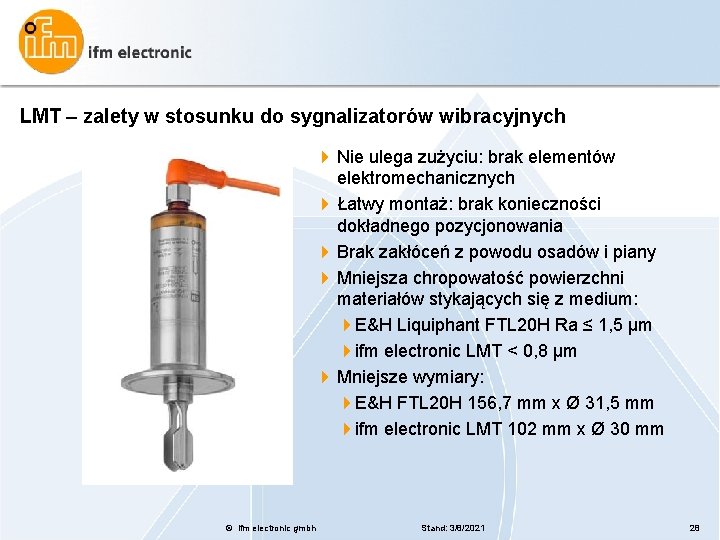

LMT – zalety w stosunku do sygnalizatorów wibracyjnych 4 Nie ulega zużyciu: brak elementów elektromechanicznych 4 Łatwy montaż: brak konieczności dokładnego pozycjonowania 4 Brak zakłóceń z powodu osadów i piany 4 Mniejsza chropowatość powierzchni materiałów stykających się z medium: 4 E&H Liquiphant FTL 20 H Ra ≤ 1, 5 μm 4 ifm electronic LMT < 0, 8 μm 4 Mniejsze wymiary: 4 E&H FTL 20 H 156, 7 mm x Ø 31, 5 mm 4 ifm electronic LMT 102 mm x Ø 30 mm © ifm electronic gmbh Stand: 3/8/2021 28
