PARQUE NACIONAL DA CHAPADA DIAMANTINA PROPOSTA DE INTERVENO
- Slides: 31
PARQUE NACIONAL DA CHAPADA DIAMANTINA PROPOSTA DE INTERVENÇÃO NO TRECHO CONHECIDO COMO ‘CHARCO’ - TRILHA DA CACHOEIRA DA FUMAÇA POR CIMA Foto panorâmica (distorcida) do ‘charco’ completamente seco (janeiro de 2016).
PARQUE NACIONAL DA CHAPADA DIAMANTINA O ‘charco’ em seus distintos níveis de água

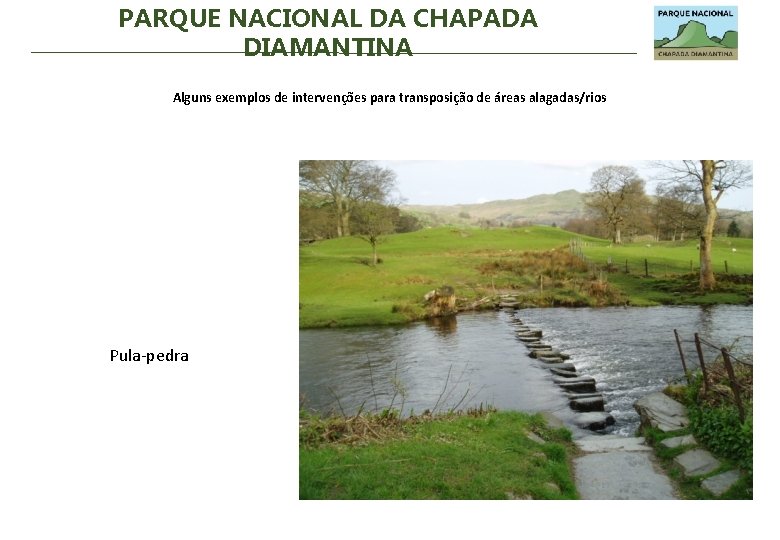

PARQUE NACIONAL DA CHAPADA DIAMANTINA Alguns exemplos de intervenções para transposição de áreas alagadas/rios Pula-pedra
PARQUE NACIONAL DA CHAPADA DIAMANTINA Alguns exemplos de intervenções para transposição de áreas alagadas/rios Passarela metálica
PARQUE NACIONAL DA CHAPADA DIAMANTINA Alguns exemplos de intervenções para transposição de áreas alagadas/rios Passarela de concreto
PARQUE NACIONAL DA CHAPADA DIAMANTINA Alguns exemplos de intervenções para transposição de áreas alagadas/rios Passarela de pedra
PARQUE NACIONAL DA CHAPADA DIAMANTINA Alguns exemplos de intervenções para transposição de áreas alagadas/rios Ponte de pedra

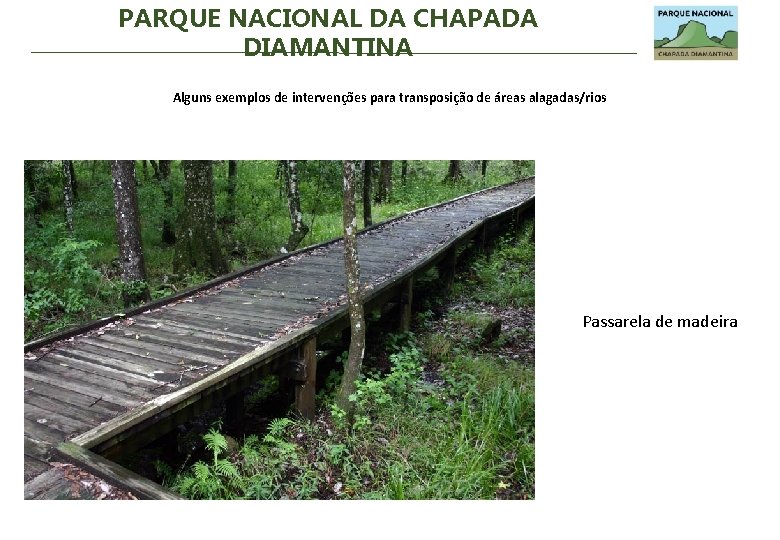

PARQUE NACIONAL DA CHAPADA DIAMANTINA Alguns exemplos de intervenções para transposição de áreas alagadas/rios Passarela de madeira
PARQUE NACIONAL DA CHAPADA DIAMANTINA Alguns exemplos de intervenções para transposição de áreas alagadas/rios Passarela de madeira
PARQUE NACIONAL DA CHAPADA DIAMANTINA Alguns exemplos de intervenções para transposição de áreas alagadas/rios Passarela de madeira

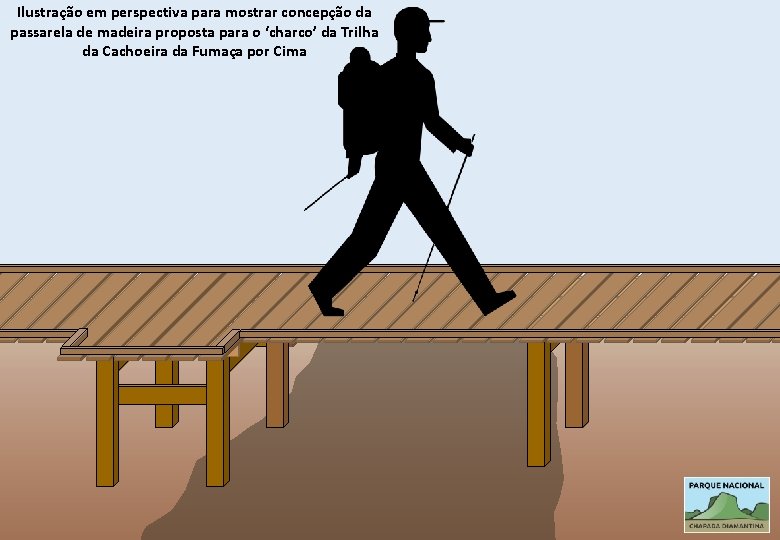

Ilustração em perspectiva para mostrar concepção da Ilustração em para mostrar passarela deperspectiva madeira proposta paraconcepção o ‘charco’ da Trilha da passarela de madeira proposta para o ‘charco’ da Cachoeira da Fumaça por Cima da Trilha da Cachoeira da Fumaça por Cima

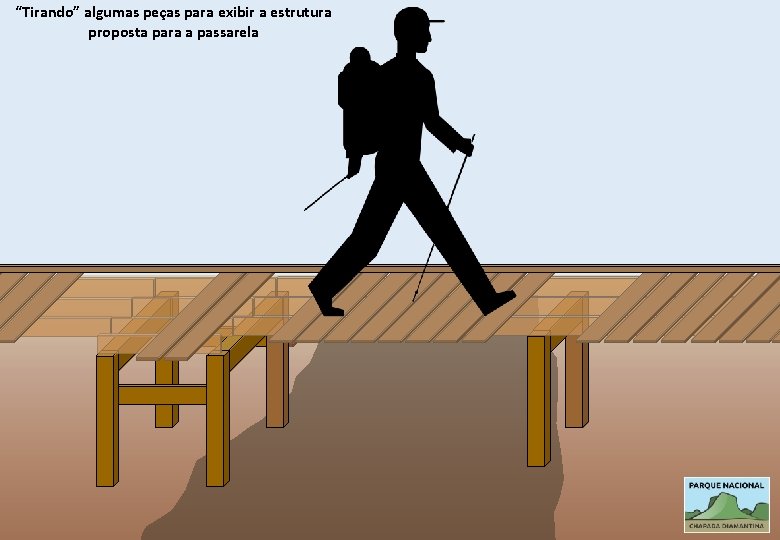

“Tirando” algumas peças para exibir a estrutura Ilustração emproposta perspectiva paraamostrar concepção para passarela de madeira proposta para o ‘charco’ da Trilha da Cachoeira da Fumaça por Cima
PARQUE NACIONAL DA CHAPADA DIAMANTINA Aqui é o lugar proposto para o início da ponte, na margem do lado do Capão.
PARQUE NACIONAL DA CHAPADA DIAMANTINA Aqui é aproximadamente o talvegue.
PARQUE NACIONAL DA CHAPADA DIAMANTINA Aqui é o lugar proposto para o fim da ponte, na margem do lado da Cachoeira.
PARQUE NACIONAL DA CHAPADA DIAMANTINA Perfil mostrando a declividade do terreno no trecho
PARQUE NACIONAL DA CHAPADA DIAMANTINA Perfil mostrando a declividade do terreno no trecho
PARQUE NACIONAL DA CHAPADA DIAMANTINA 1, 2 m Perfil mostrando a declividade do terreno no trecho
PARQUE NACIONAL DA CHAPADA DIAMANTINA Perfil mostrando a declividade do terreno no trecho 0, 37 m 0, 6 m 0, 16 m Linha de enchente máxima 1, 2 m 0, 9 m 0, 64 m
Visão ‘aérea’ da trilha atual 6 m 4, 5 m 5 m 16 m 18 m 7 m Perfil mostrando a declividade do terreno no trecho 0, 37 m 0, 6 m 0, 16 m Linha de enchente máxima 0, 9 m 1, 2 m 0, 64 m Visão ‘aérea’ da ponte proposta 1 2 3 4 5 6 7 8 9 10 11 12 13
PARQUE NACIONAL DA CHAPADA DIAMANTINA Planta baixa mostrando um trecho da estrutura de madeira para a ponte do ‘charco’ da Trilha da Fumaça por Cima 140 20 100 120 40 40 15 120 300 120
140 cm 290 cm 120 cm 300 cm Linha azul tracejada: máxima de enchente utilizada (120 cm acima do nível do solo no talvegue). Plataforma: - 140 x 140 cm - 6 tábuas de 3 x 20 x 140 cm - 5 vãos de 4 cm entre tábuas. - 3 vigotas de 5 x 120 cm - 1 vigota de 5 x 140 cm Espaço entre plataformas: - 24 tábuas de 3 x 20 x 140 cm - 23 vãos de 4, 3 cm entre tábuas - 6 vigotas de 5 x 15 x 300 cm Perfil mostrando um trecho da estrutura de madeira para a ponte do ‘charco’ da Trilha da Fumaça por Cima 290 cm Parte abaixo da terra (mínimo 30 cm). Haverá um suporte com 4 pés (mesa) embaixo de cada plataforma. A distância entre duas plataformas será de 6 m. 300 cm Haverá um suporte com 2 pés (trave) entre duas plataformas (a 3 m de distância de cada plataforma).
Vigota (5 x 15 xh) 4 (h=140) 3 (h=320) 4 (h=140) 3 (h=320) 4 (h=140) 28 x 140 18 x 320 Tábua (20 x 3 xh) 6 (h=140) 24 (h=100) 6 (h=140) 24 (h=100) 6 (h=140) 42 x 140 144 x 100 28 x 110 6 x 80 13 total 4 (h=100) 6 x 80 6 x 130 10 x 100 10 x 150 8 x 170 12 4 (h=110) 4 (h=130) 2 (h=100) 11 1 (h=80) 4 (h=110) 10 2 (h=130) 9 1 (h=80) 4 (h=150) 8 4 (h=110) 2 (h=160) 7 1 (h=80) 4 (h=170) 6 4 (h=110) 2 (h=160) 5 1 (h=80) 4 (h=150) 4 4 (h=110) 2 (h=150) 3 1 (h=80) 4 (h=100) 2 4 (h=110) 2 (h=80) 4 (h=80) Perna (20 x 20 xh) 1 1 (h=80) 4 (h=110) Travessa (15 x 15 xh) MATERIAL Tabela com peças de madeira necessárias para a construção da ponte entre trechos de 1 a 13. TRECHO
Lista dos parafusos trespassantes* para o cavalete (mesa) de uma plataforma (há 4 pernas e 4 travessas em cada mesa). * Parafusos com cabeça francesa ou sextavada; bitola: 5/16; comprimento maior que 23 cm; acompanhados por arruela e porca.
Lista dos parafusos trespassantes* para o cavalete (trave) do trecho entre plataformas (há 2 pernas e 1 travessa em cada trave). * Parafusos com cabeça francesa ou sextavada; bitola: 5/16; comprimento maior que 23 cm; acompanhados por arruela e porca.
Lista dos parafusos* para fixação das vigotas/linhas de uma plataforma (há 4 vigotas/linhas em cada plataforma apoiadas em 2 travessas). - Primeira vigota/linha - 2 parafusos - Segunda vigota/linha - 2 parafusos - Terceira vigota/linha - 2 parafusos - Quarta vigota/linha - 2 parafusos TOTAL - 8 parafusos * Dúvida quanto ao tipo de parafuso: a) com cabeça sextavada; bitola: 5/16; comprimento maior que 26 cm; acompanhados por arruela e porca; b) cabeça sextavada, autobrocante, comprimento maior que 20 cm ; c) cabeça de fenda, autobroante, 12 cm, para prender na diagnonal, na base da vigota.
Lista dos parafusos* para um trecho entre plataformas (há 3 vigotas/linhas em cada trecho entre plataformas apoiadas em 1 travessa). - Primeira vigota/linha - 1 parafuso - Segunda vigota/linha - 1 parafuso - Terceira vigota/linha - 1 parafuso TOTAL - 3 parafusos * Dúvida quanto ao tipo de parafuso: a) com cabeça sextavada; bitola: 5/16; comprimento maior que 26 cm; acompanhados por arruela e porca; b) cabeça sextavada, autobrocante, comprimento maior que 20 cm ; c) cabeça de fenda, autobroante, 12 cm, para prender na diagnonal, na base da vigota.
Esquema para emenda de vigotas/linhas As emendas entre vigotas/linhas poderão utilizar apenas 1 parafuso trespassante prendendo ambas as peças. Estas emendas ocorrerão apenas sobre as travessas.
Lista dos parafusos autobrocantes* para fixação das tábuas de uma plataforma (há 6 tábuas em cada plataforma apoiadas em 4 vigotas/linhas). - Primeira vigota/linha - 2 em cada tábua (extremidade da tábua) = 12 parafusos - Segunda vigota/linha - 1 em cada tábua (meio da tábua) = 06 parafusos - Terceira vigota/linha - 1 em cada tábua (meio da tábua) = 06 parafusos - Quarta vigota/linha - 2 em cada tábua (extremidade da tábua) = 12 parafusos TOTAL = 36 parafusos * Parafusos com ponta soberba, cabeça de fenda Philips (estrela); bitola: XXX; comprimento maior que XXcm.
Lista dos parafusos autobrocantes* para fixação das tábuas de um trecho entre plataformas (há 24 tábuas em cada trecho apoiadas em 3 vigotas/linhas). - Primeira vigota/linha - 2 em cada tábua (extremidade da tábua) = 48 parafusos - Segunda vigota/linha - 1 em cada tábua (meio da tábua) = 24 parafusos - Terceira vigota/linha - 2 em cada tábua (extremidade da tábua) = 48 parafusos TOTAL = 120 parafusos * Parafusos com ponta soberba, cabeça de fenda Philips (estrela); bitola: XXX; comprimento maior que XXcm.
Arruela 5/16 8 3 8 3 8 3 8 74 Parafuso cabeça Philips 36 120 36 120 36 972 74 68 8 2 8 13 74 8 2 12 8 3 8 2 8 11 3 8 2 10 8 3 8 2 8 9 3 8 2 8 8 3 8 2 8 7 3 8 2 6 8 3 8 2 8 5 3 8 2 8 Parafuso cabeça francesa (5/16 x 23 cm) 4 8 3 8 2 8 Porca 5/16 3 3 8 2 8 Arroela 5/16 2 8 3 8 Parafuso cabeça sextavada (5/16 x 26 cm) 1 3 8 Porca 5/16 MATERIAL Tabela com materiais de ferragem necessários para a construção da ponte entre trecho 1 a 13. TRECHO total
