Palanca Rueda Polea Engranaje Plano Inclinado Torno Carga

























- Slides: 25

Palanca Rueda Polea Engranaje Plano Inclinado Torno

Carga Brazo de resistencia Esfuerzo Barra Brazo de fuerza motriz Punto de apoyo o

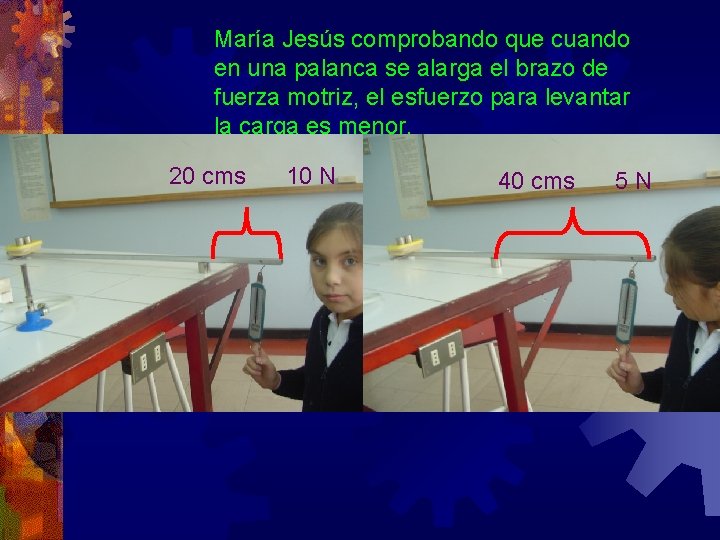

María Jesús comprobando que cuando en una palanca se alarga el brazo de fuerza motriz, el esfuerzo para levantar la carga es menor. 20 cms 10 N 40 cms 5 N

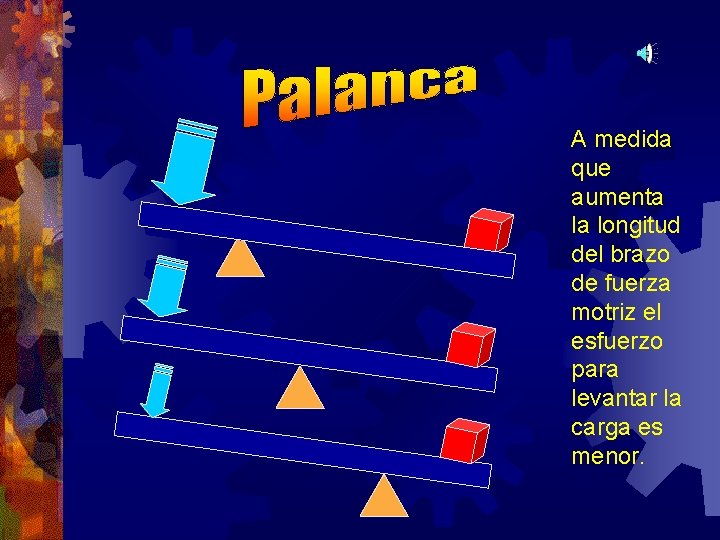

A medida que aumenta la longitud del brazo de fuerza motriz el esfuerzo para levantar la carga es menor.

Primera Clase Segunda Clase Tercera Clase

Gonzalo aplicando una palanca de primera clase. Punto de apoyo Carga Esfuerzo

M. Josefina transportando un balde en una carretilla, que es una palanca de segunda clase. Esfuerzo Punto de apoyo Carga

Una pinza es una palanca de tercera clase Esfuerzo Carga Punto de apoyo

¿Qué tipos de palancas son una perforadora, una corchetera y una tijera? Punto de apoyo Andrea Punto de apoyo Catalina Marcela Punto de apoyo

Ruedas La rueda es una máquina simple que permite disminuir el roce en un cuerpo que se encuentra en movimiento, tiene aprox. 5. 0000 años de antigüedad; hoy en día se le da múltiples usos.

Las poleas son máquinas simples, están formadas por una rueda acanalada a través de la cual pasa una cuerda que se desliza por ella. Permiten dismiuir el esfuerzo para levantar una carga a cierta altura.

Polea simple 1 Nt Polea móvil 1/2 Nt 1 Nt Polea compuesta 1/3 Nt 1 Nt

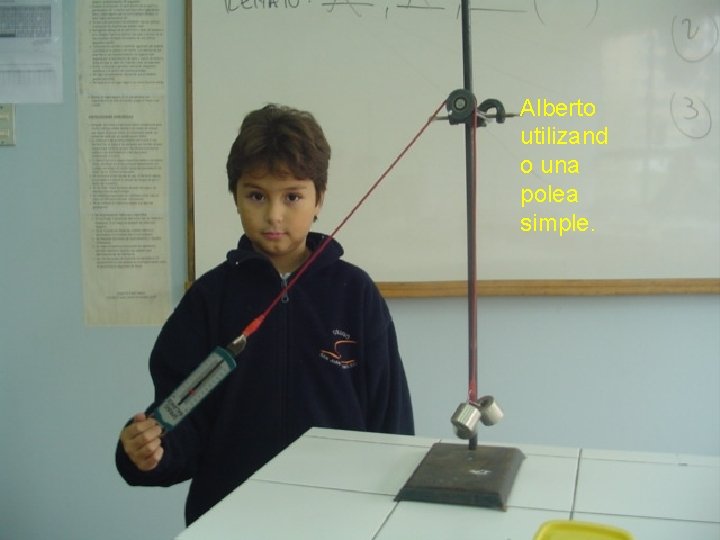

Alberto utilizand o una polea simple.

Renato comprobando que el esfuerzo realizado al levantar una carga disminuye a la mitad en la polea móvil.

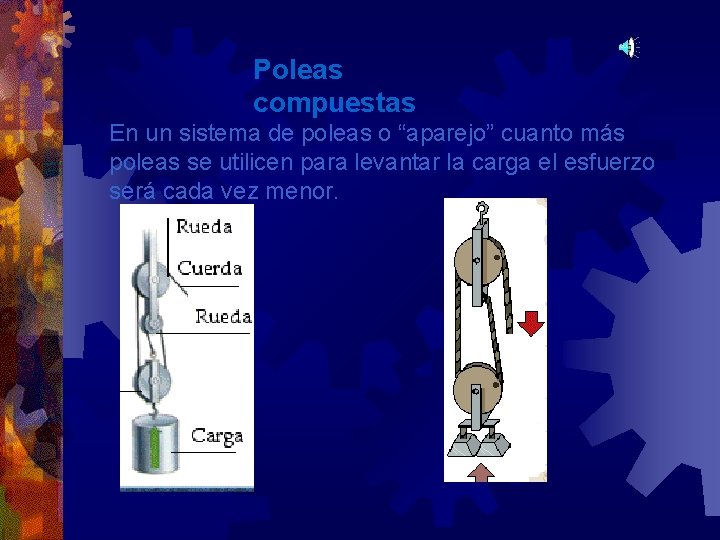

Poleas compuestas En un sistema de poleas o “aparejo” cuanto más poleas se utilicen para levantar la carga el esfuerzo será cada vez menor.

Natalia utilizando una polea compuesta; formada por una polea móvil y otra fija.

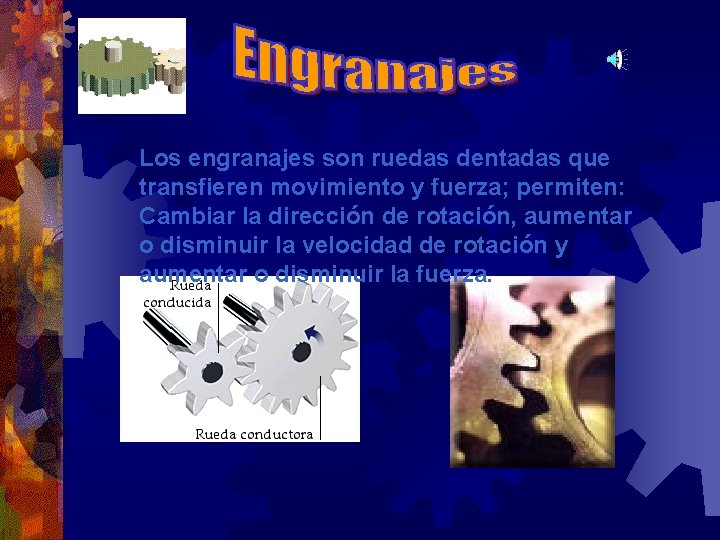

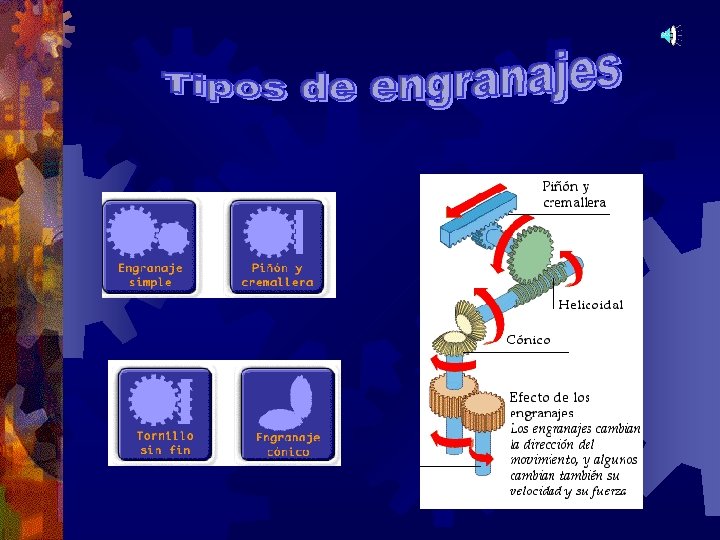

Los engranajes son ruedas dentadas que transfieren movimiento y fuerza; permiten: Cambiar la dirección de rotación, aumentar o disminuir la velocidad de rotación y aumentar o disminuir la fuerza.


Un plano inclinado o rampa permite levantar un cuerpo a cierta altura disminuyendo el esfuerzo; en este caso para levantar la carga a un metro de altura se requiere de triple esfuerzo que si se levanta a través del plano inclinado.

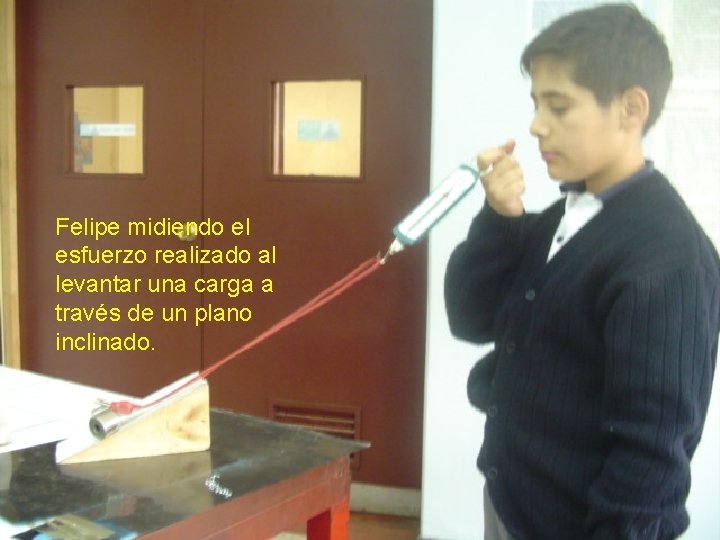

Felipe midiendo el esfuerzo realizado al levantar una carga a través de un plano inclinado.

Un torno está formado por un cilindro, del cual se enrrolla una cuerda, un eje y una manivela; cuanto mayor sea la longitud de la manivela (brazo de fuerza motriz) menor será el esfuerzo realizado para levantar la carga.

Las máquinas simples están aplicadas a múltiples utencilios y quehaceres de nuestra vida diaria. gruas abrelatas

Sacacorchos- Cortador de césped

Limpaparabrisas - Cambios

Asensor – escalera mecánica Imágenes tomadas de “Enciclopedia de las Ciencias” y “Cómo funcionan las cosas” Zeta Mu
