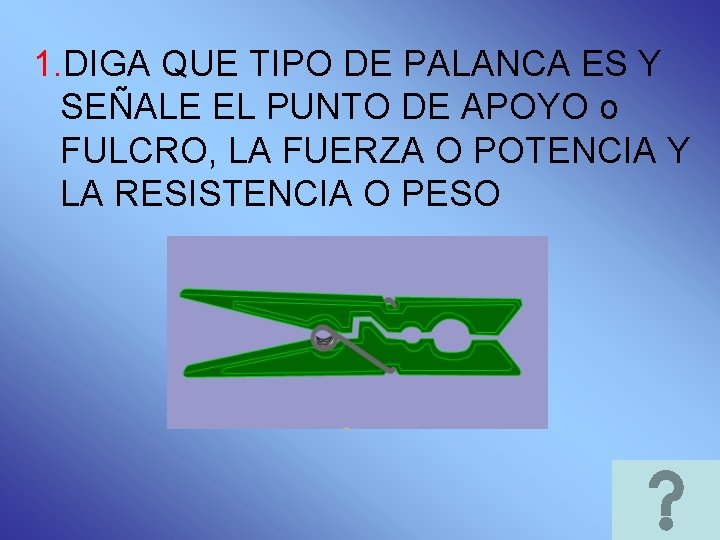

1. DIGA QUE TIPO DE PALANCA ES Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO

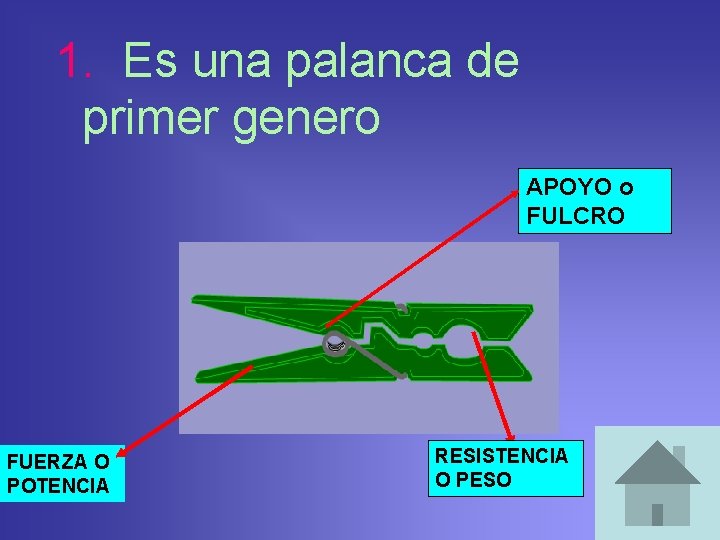

1. Es una palanca de primer genero APOYO o FULCRO FUERZA O POTENCIA RESISTENCIA O PESO

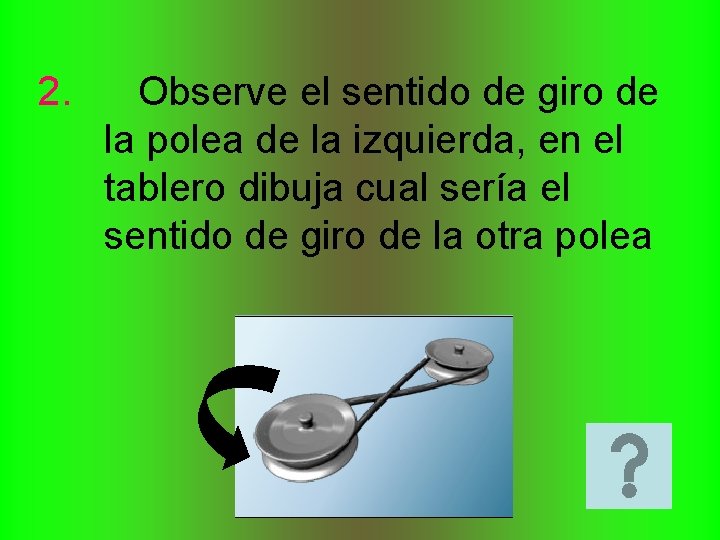

2. Observe el sentido de giro de la polea de la izquierda, en el tablero dibuja cual sería el sentido de giro de la otra polea

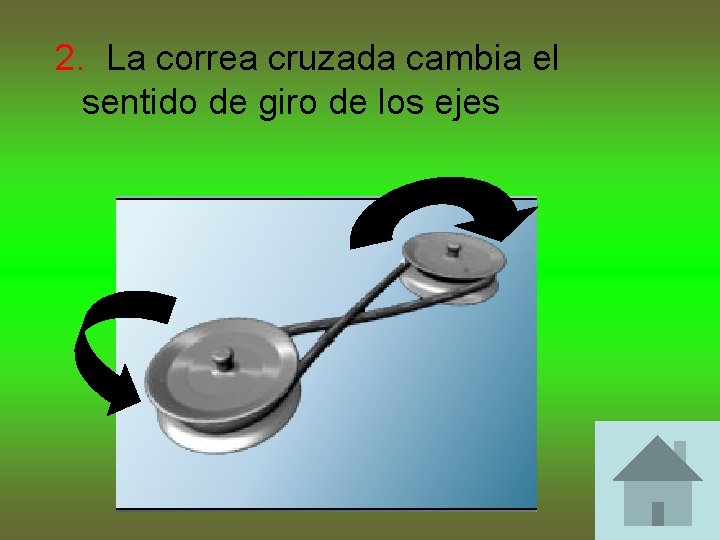

2. La correa cruzada cambia el sentido de giro de los ejes

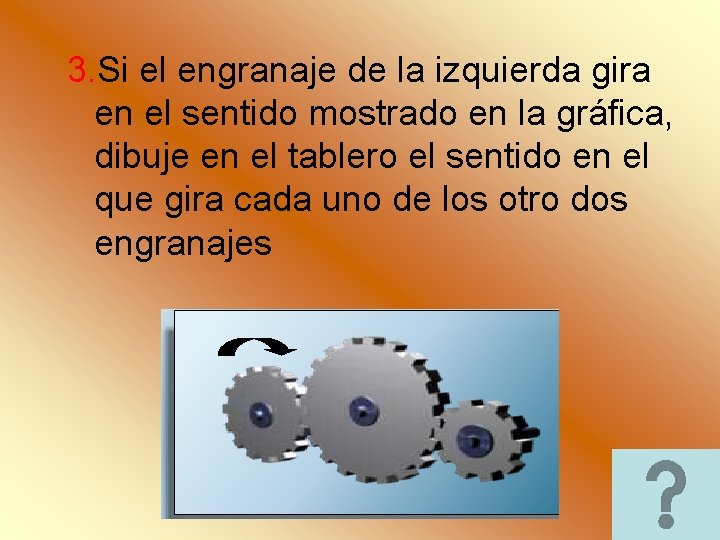

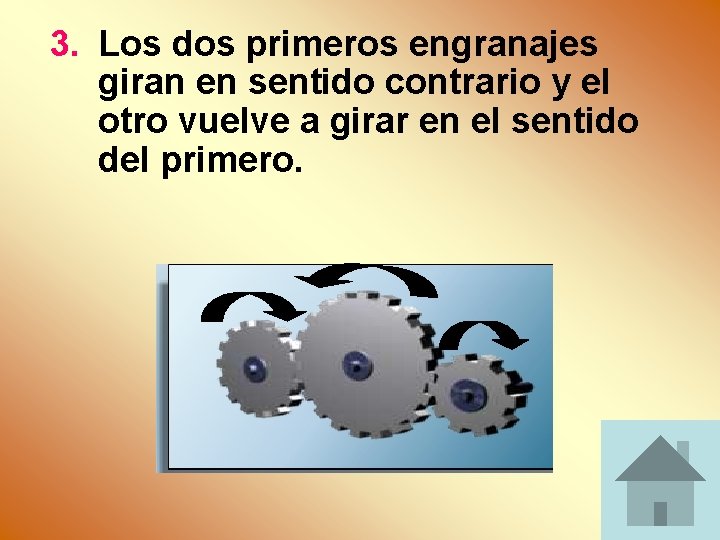

3. Si el engranaje de la izquierda gira en el sentido mostrado en la gráfica, dibuje en el tablero el sentido en el que gira cada uno de los otro dos engranajes

3. Los dos primeros engranajes giran en sentido contrario y el otro vuelve a girar en el sentido del primero.

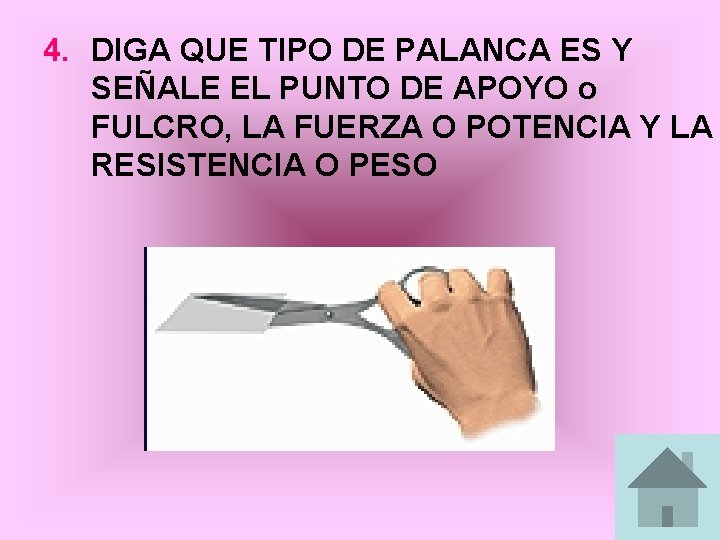

4. DIGA QUE TIPO DE PALANCA ES Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO

4. Es una palanca de primer género, ya que el punto de apoyo se encuentra entre el punto donde se aplica la fuerza y el extremo donde esta el papel que en este caso es la FUERZA O resistencia. POTENCIA RESISTENCIA O PESO APOYO o FULCRO

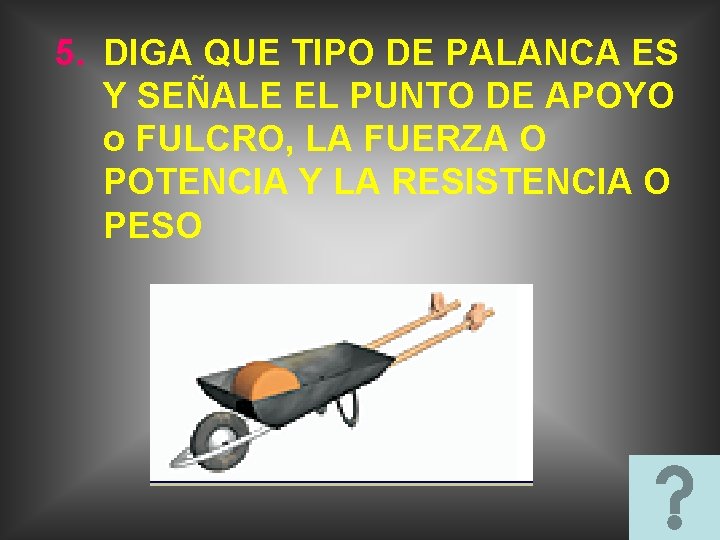

5. DIGA QUE TIPO DE PALANCA ES Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO

5. DE 2º GRADO O GENERO FUERZA O POTENCIA APOYO o FULCRO RESISTENCIA O PESO

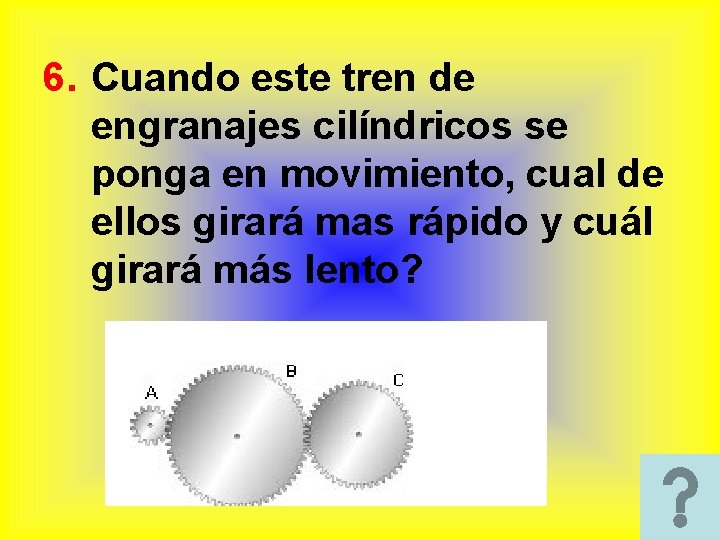

6. Cuando este tren de engranajes cilíndricos se ponga en movimiento, cual de ellos girará mas rápido y cuál girará más lento?

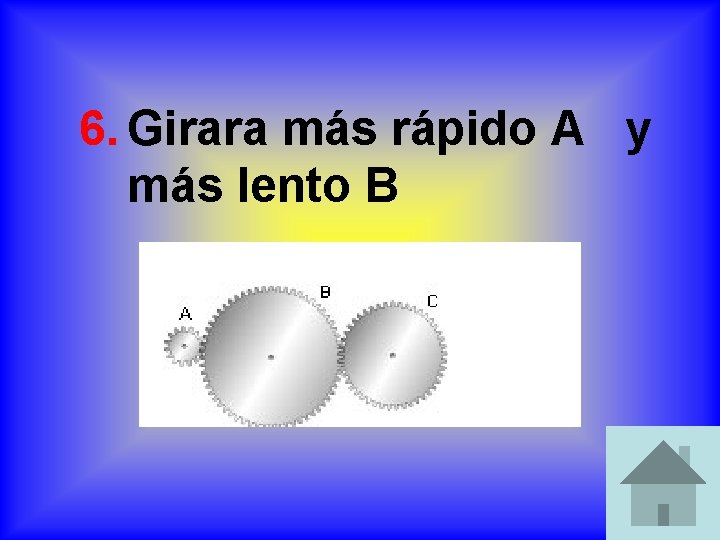

6. Girara más rápido A y más lento B

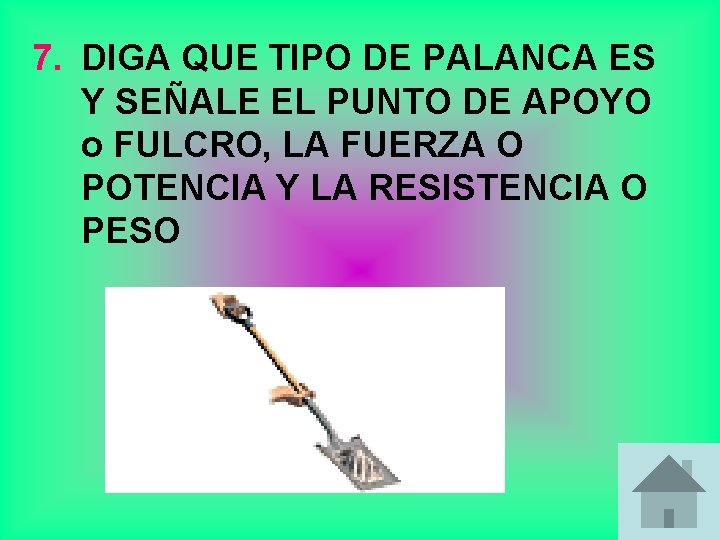

7. DIGA QUE TIPO DE PALANCA ES Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO

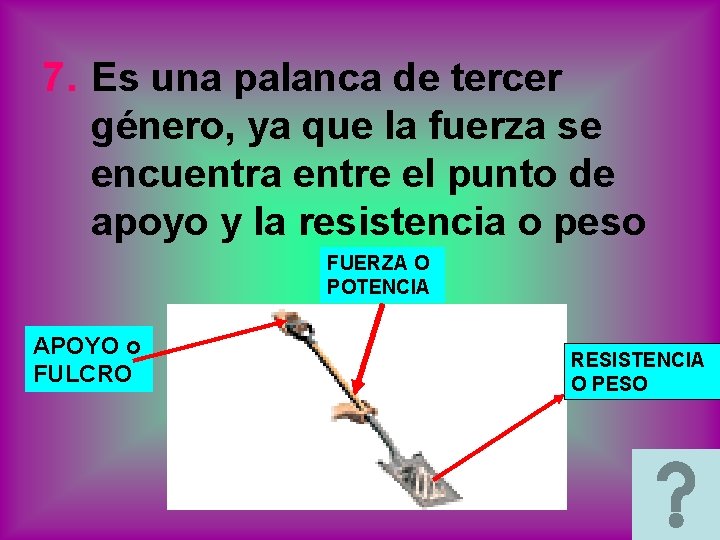

7. Es una palanca de tercer género, ya que la fuerza se encuentra entre el punto de apoyo y la resistencia o peso FUERZA O POTENCIA APOYO o FULCRO RESISTENCIA O PESO

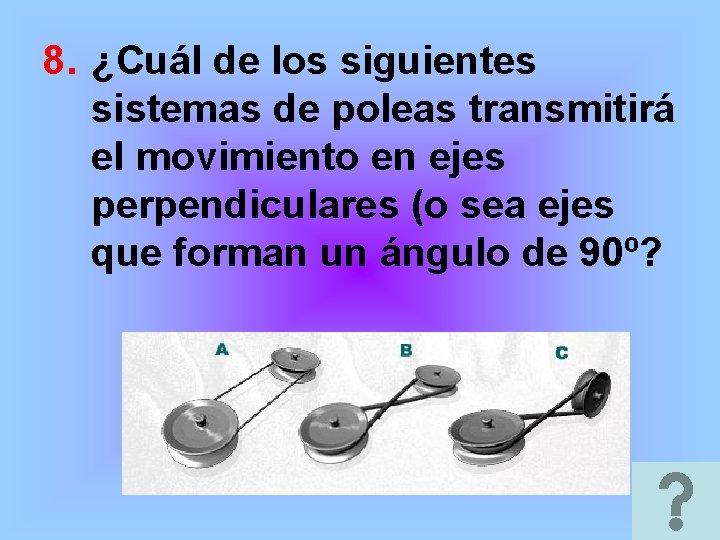

8. ¿Cuál de los siguientes sistemas de poleas transmitirá el movimiento en ejes perpendiculares (o sea ejes que forman un ángulo de 90º?

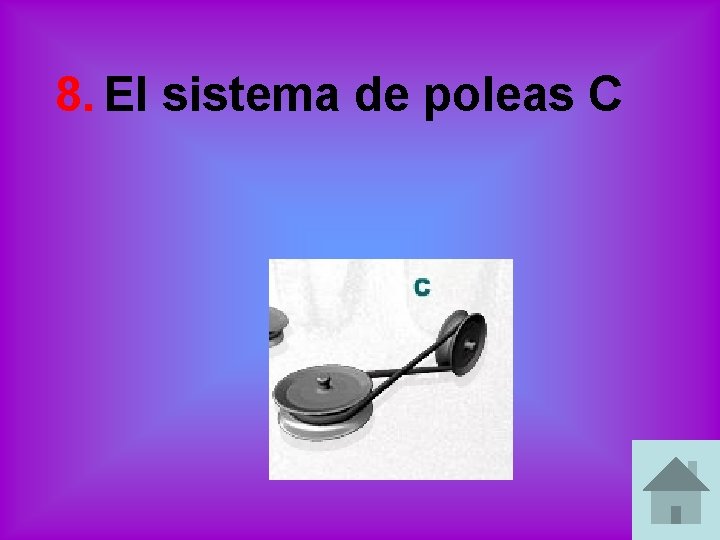

8. El sistema de poleas C

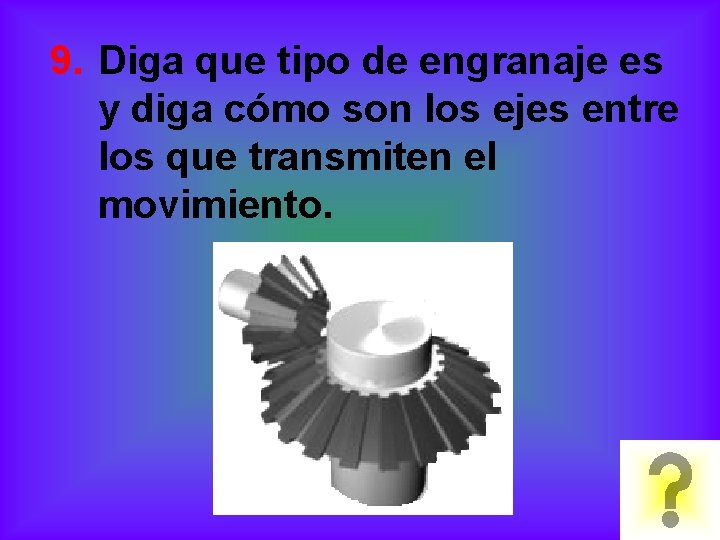

9. Diga que tipo de engranaje es y diga cómo son los ejes entre los que transmiten el movimiento.

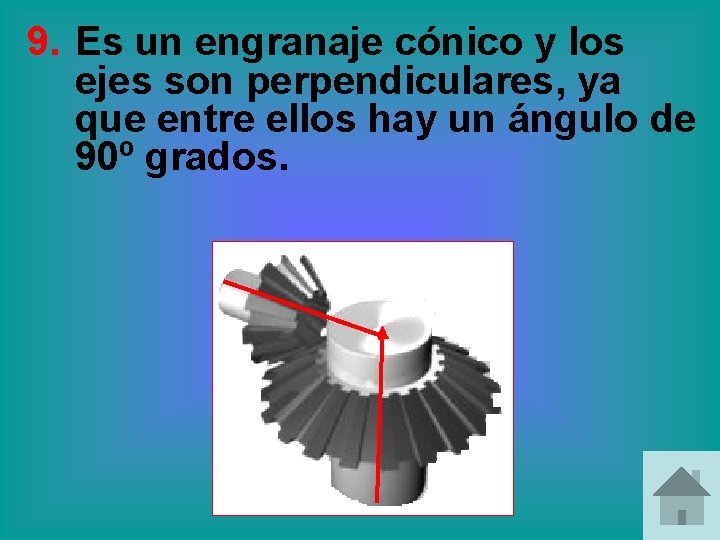

9. Es un engranaje cónico y los ejes son perpendiculares, ya que entre ellos hay un ángulo de 90º grados.

10. Señale las tres partes de la siguiente palanca y diga que tipo de palanca es

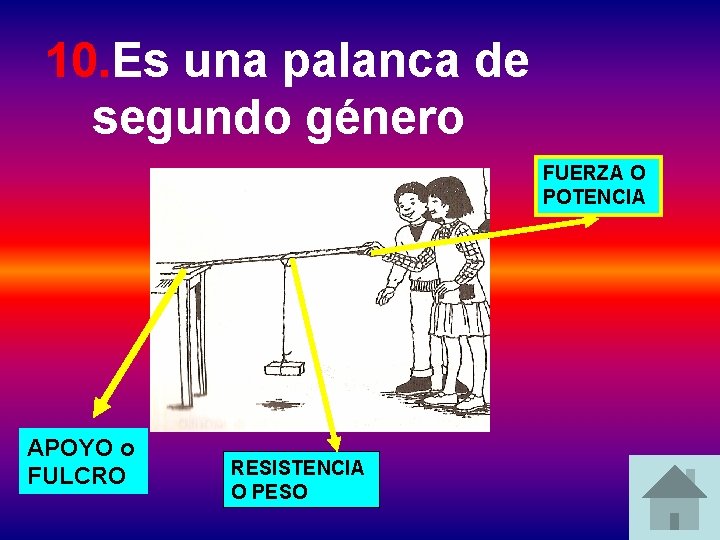

10. Es una palanca de segundo género FUERZA O POTENCIA APOYO o FULCRO RESISTENCIA O PESO

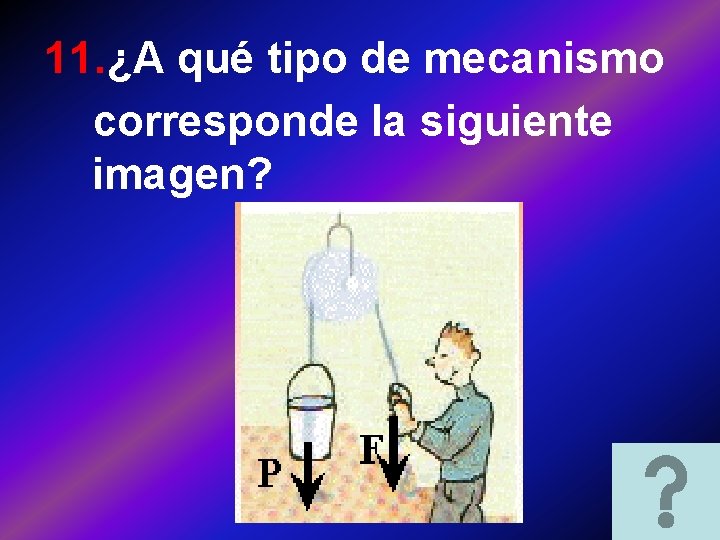

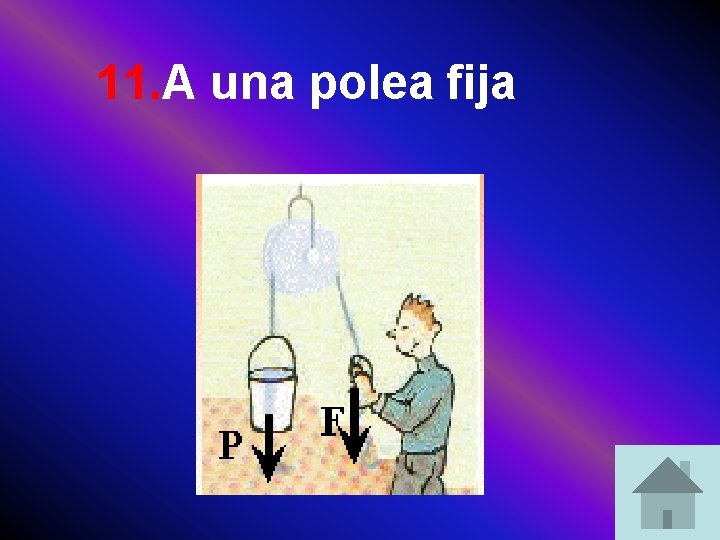

11. ¿A qué tipo de mecanismo corresponde la siguiente imagen?

11. A una polea fija

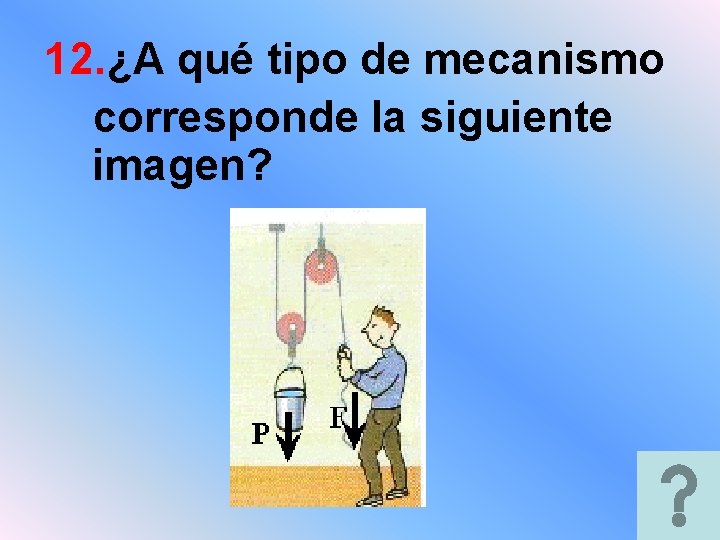

12. ¿A qué tipo de mecanismo corresponde la siguiente imagen?

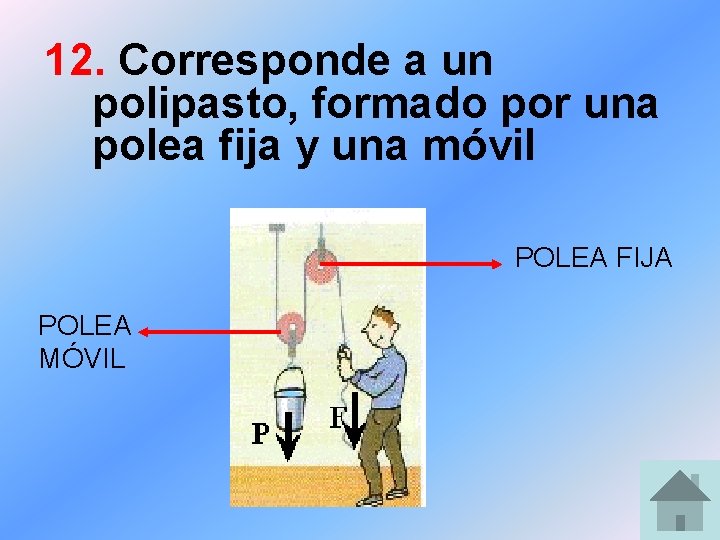

12. Corresponde a un polipasto, formado por una polea fija y una móvil POLEA FIJA POLEA MÓVIL

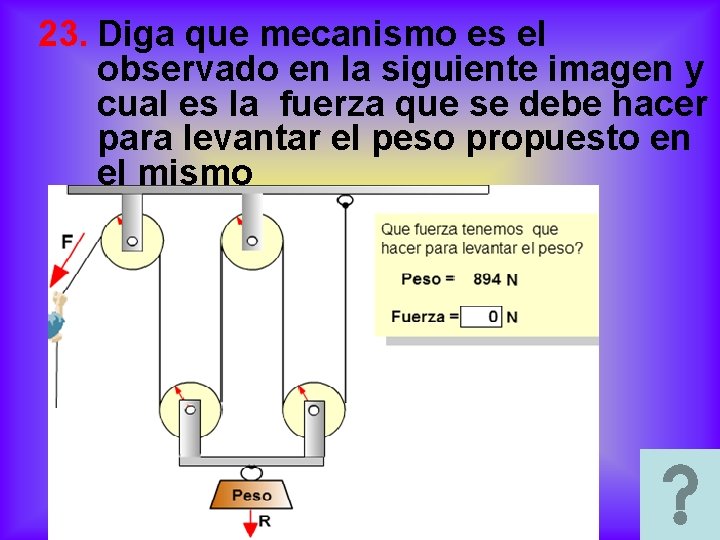

23. Diga que mecanismo es el observado en la siguiente imagen y cual es la fuerza que se debe hacer para levantar el peso propuesto en el mismo

23. Se llaman polipasto está formado por poleas fijas y móviles y reduce la fuerza al cuarto del peso, ya que cada polea móvil reduce al peso a la mitad entonces: Fuerza = 1. 1 peso = (894) = 223. 5 2 2 4

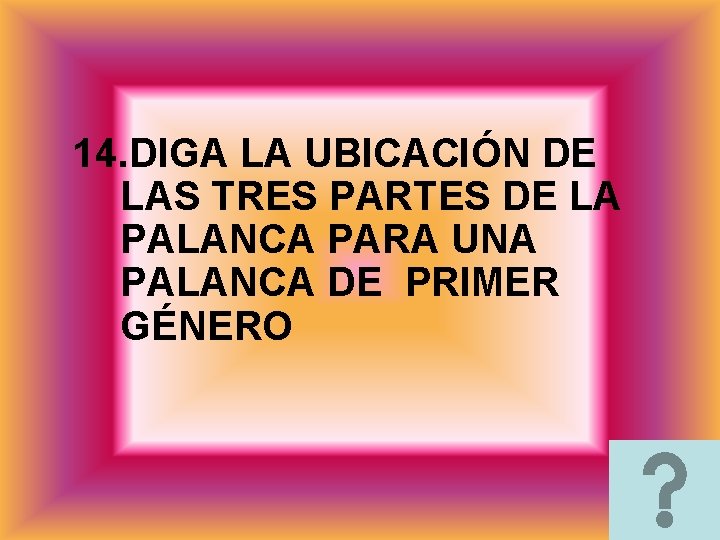

14. DIGA LA UBICACIÓN DE LAS TRES PARTES DE LA PALANCA PARA UNA PALANCA DE PRIMER GÉNERO

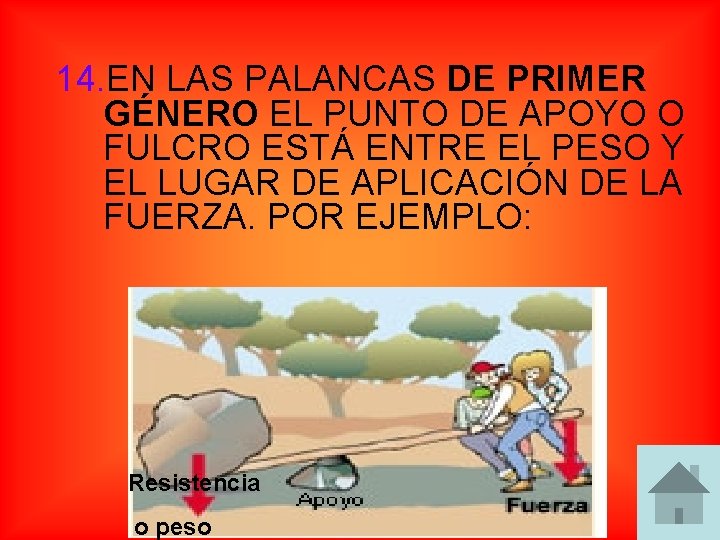

14. EN LAS PALANCAS DE PRIMER GÉNERO EL PUNTO DE APOYO O FULCRO ESTÁ ENTRE EL PESO Y EL LUGAR DE APLICACIÓN DE LA FUERZA. POR EJEMPLO: Resistencia o peso

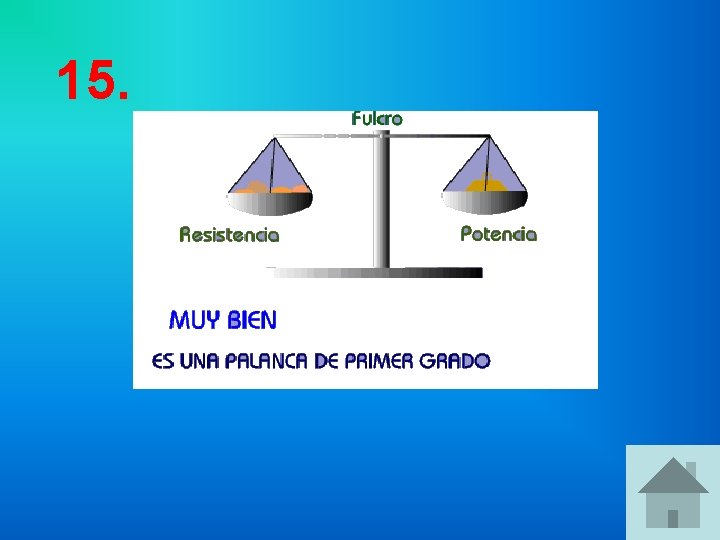

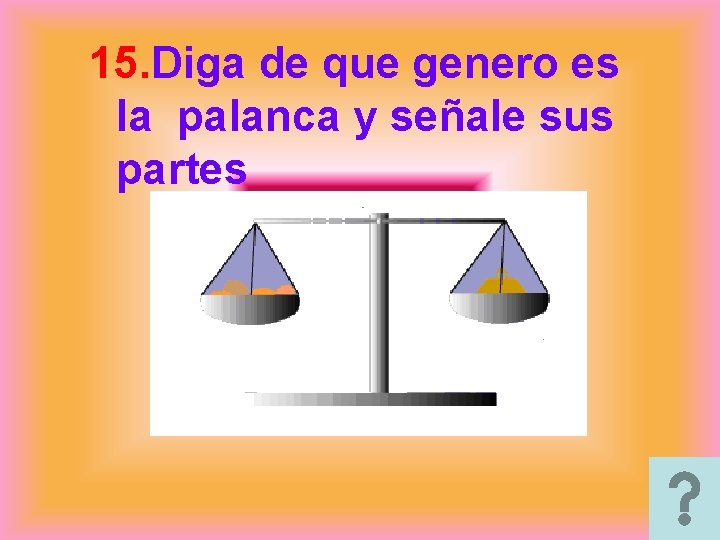

15. Diga de que genero es la palanca y señale sus partes

15.

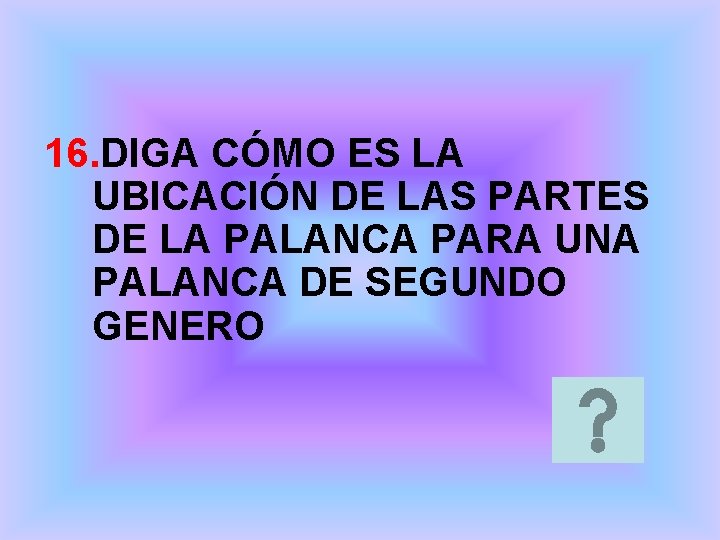

16. DIGA CÓMO ES LA UBICACIÓN DE LAS PARTES DE LA PALANCA PARA UNA PALANCA DE SEGUNDO GENERO

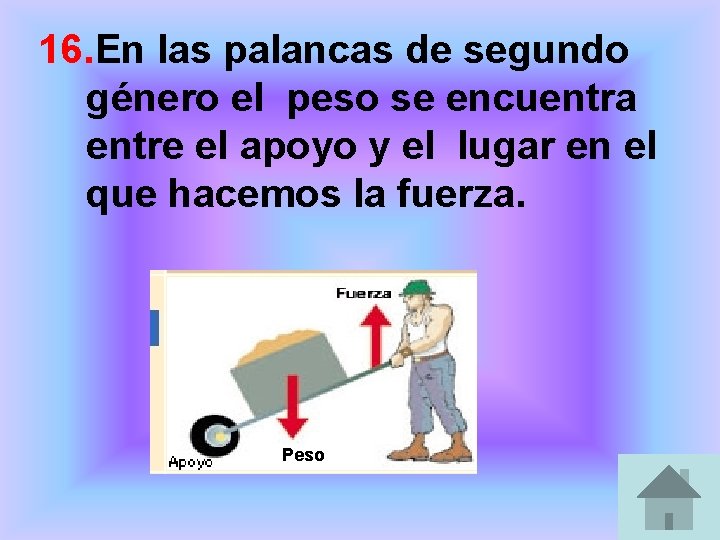

16. En las palancas de segundo género el peso se encuentra entre el apoyo y el lugar en el que hacemos la fuerza. Peso

17. DIGA CUÁL ES LA UBICACIÓN DE LAS TRES PARTES DE LA PALANCA PARA UNA PALANCA DE TERCER GÉNERO

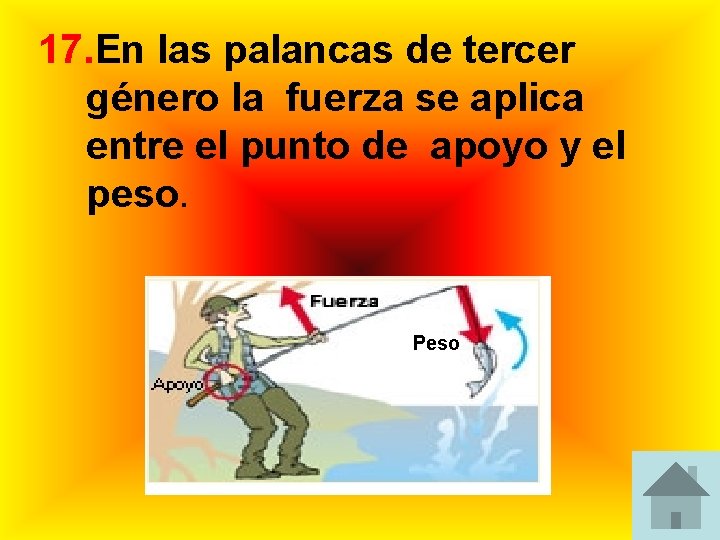

17. En las palancas de tercer género la fuerza se aplica entre el punto de apoyo y el peso. Peso

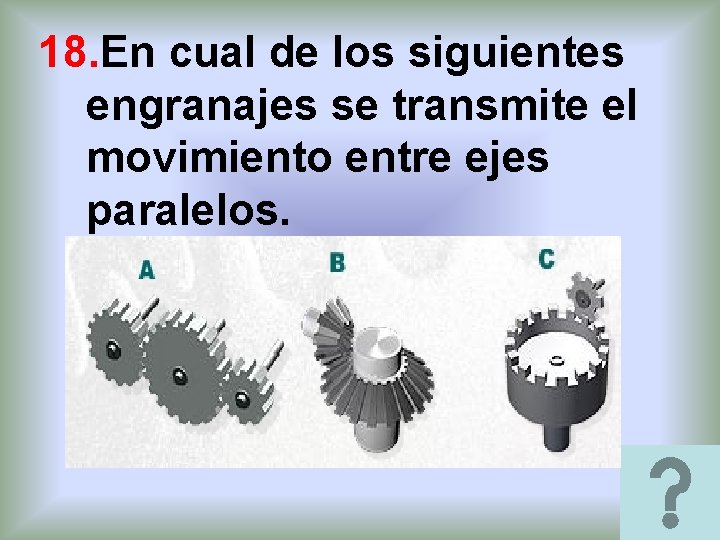

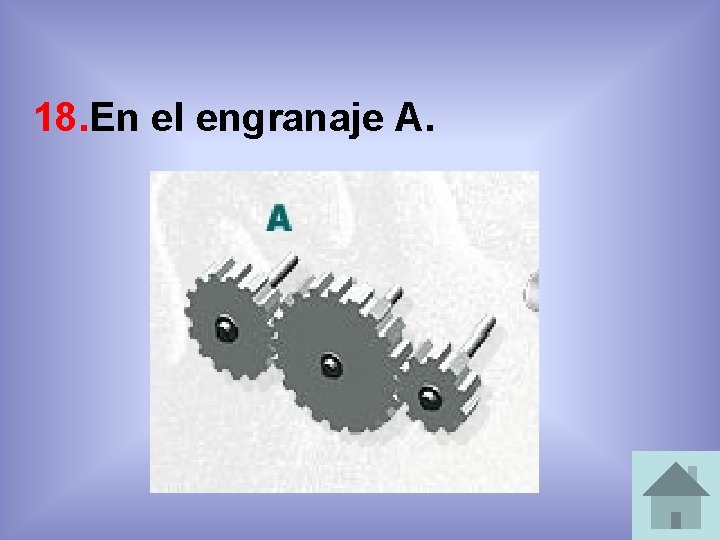

18. En cual de los siguientes engranajes se transmite el movimiento entre ejes paralelos.

18. En el engranaje A.

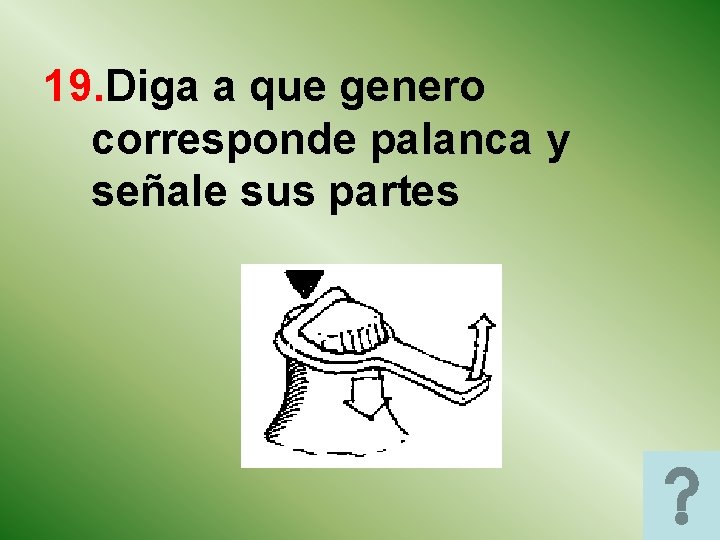

19. Diga a que genero corresponde palanca y señale sus partes

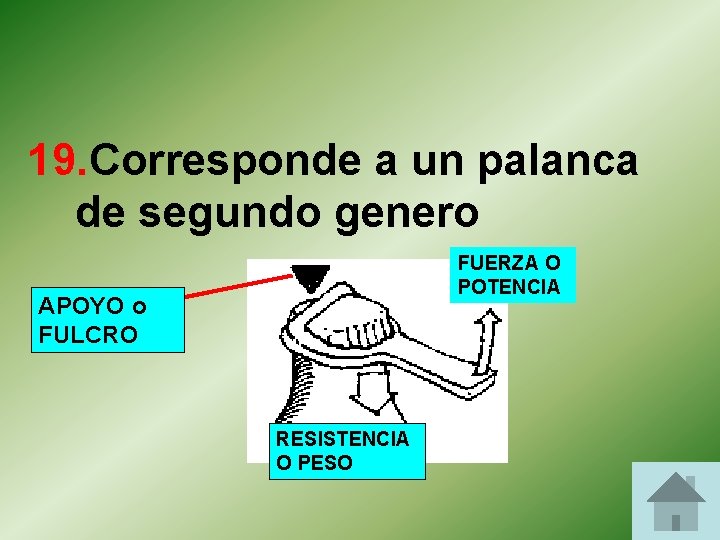

19. Corresponde a un palanca de segundo genero FUERZA O POTENCIA APOYO o FULCRO RESISTENCIA O PESO

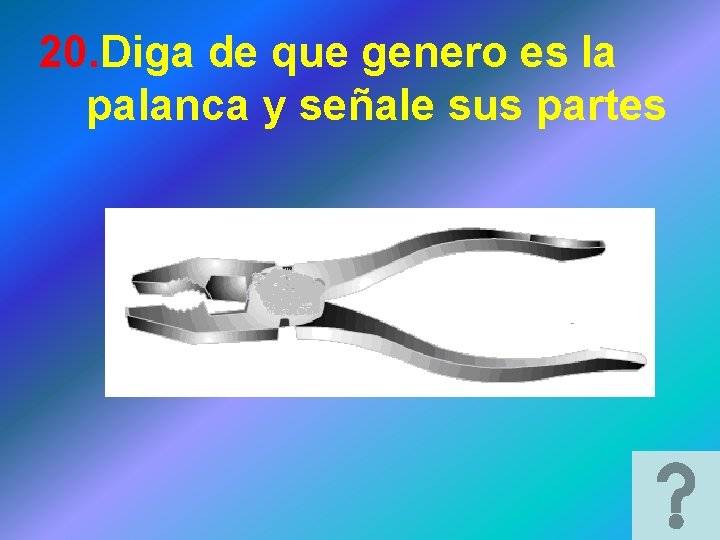

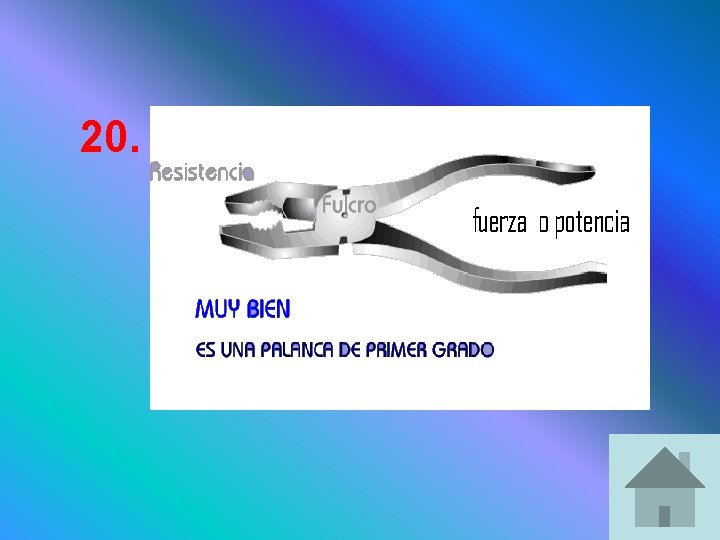

20. Diga de que genero es la palanca y señale sus partes

20.

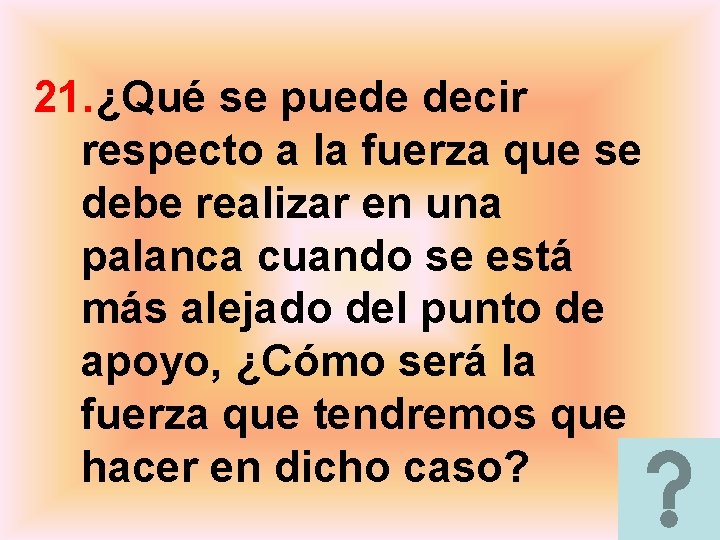

21. ¿Qué se puede decir respecto a la fuerza que se debe realizar en una palanca cuando se está más alejado del punto de apoyo, ¿Cómo será la fuerza que tendremos que hacer en dicho caso?

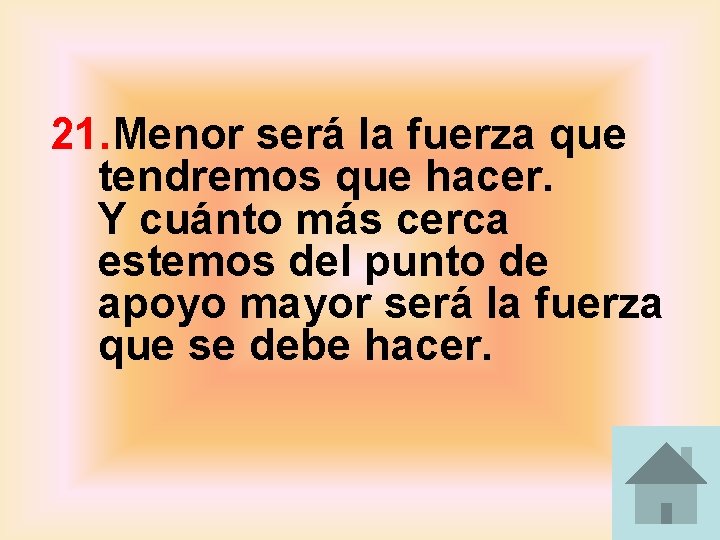

21. Menor será la fuerza que tendremos que hacer. Y cuánto más cerca estemos del punto de apoyo mayor será la fuerza que se debe hacer.

22. Diga dos ejemplos de máquinas simples.

22. Ejemplos de máquinas simples: Palanca y polea.

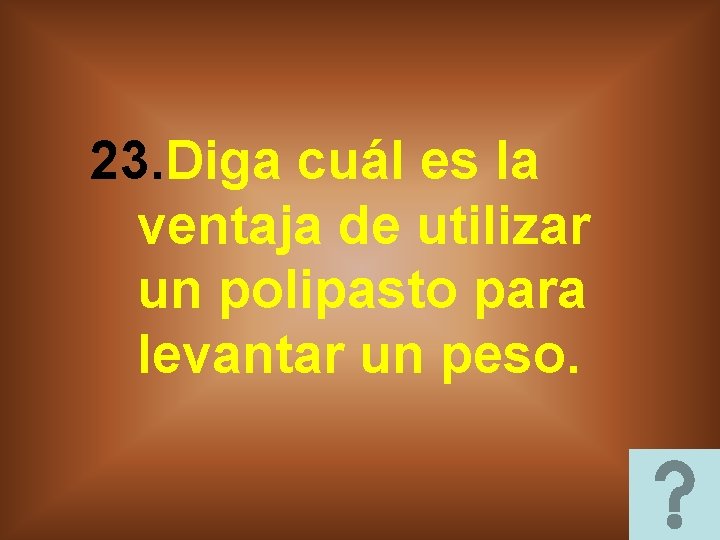

23. Diga cuál es la ventaja de utilizar un polipasto para levantar un peso.

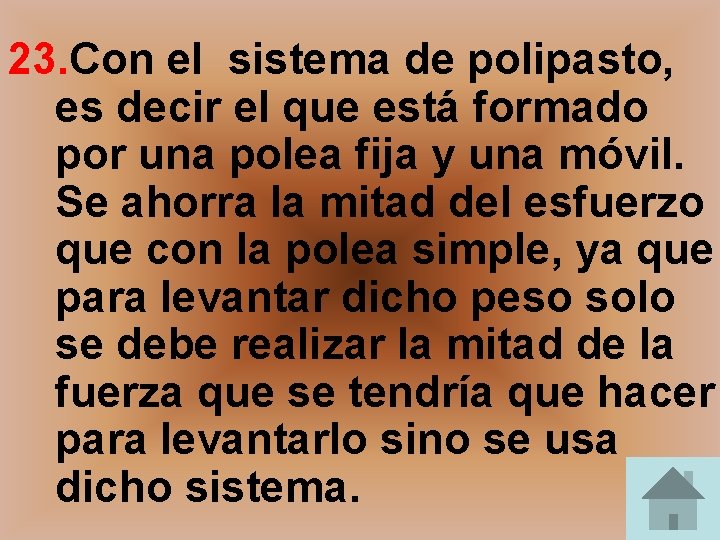

23. Con el sistema de polipasto, es decir el que está formado por una polea fija y una móvil. Se ahorra la mitad del esfuerzo que con la polea simple, ya que para levantar dicho peso solo se debe realizar la mitad de la fuerza que se tendría que hacer para levantarlo sino se usa dicho sistema.

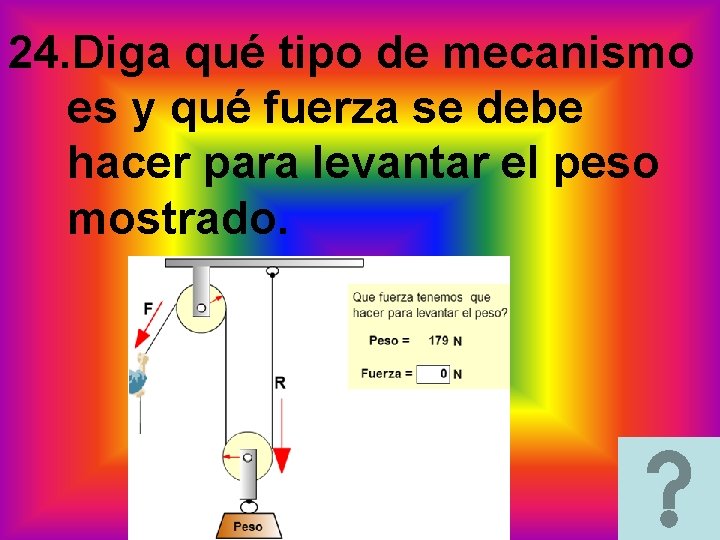

24. Diga qué tipo de mecanismo es y qué fuerza se debe hacer para levantar el peso mostrado.

24. Es un polipasto con una polea fija y una móvil y la fuerza que se debe hacer para levantar el peso mostrado es 89. 5 N

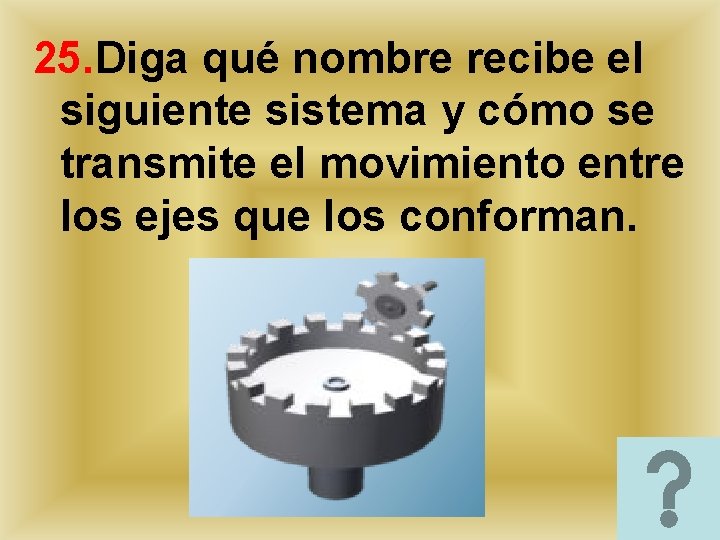

25. Diga qué nombre recibe el siguiente sistema y cómo se transmite el movimiento entre los ejes que los conforman.

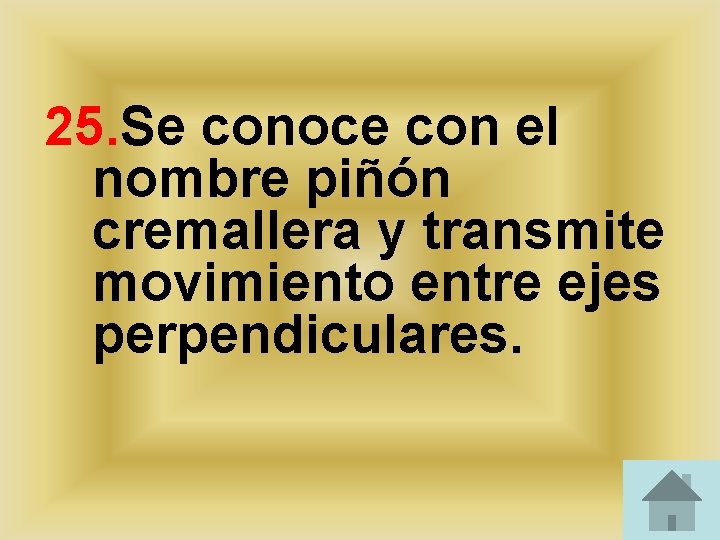

25. Se conoce con el nombre piñón cremallera y transmite movimiento entre ejes perpendiculares.

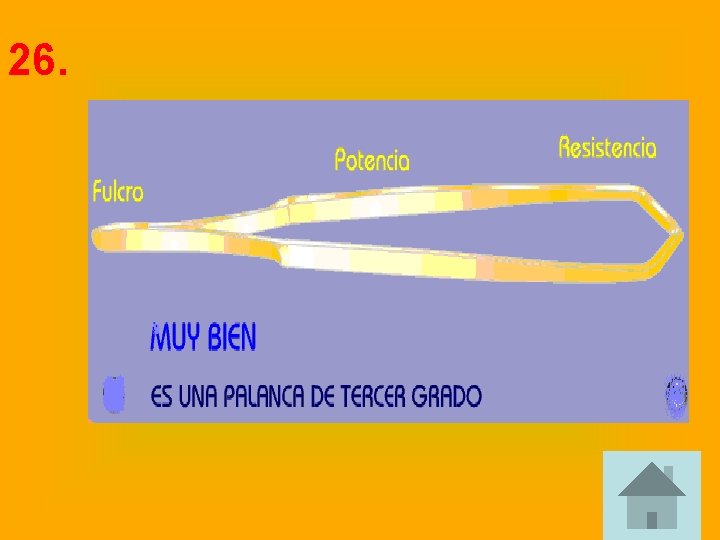

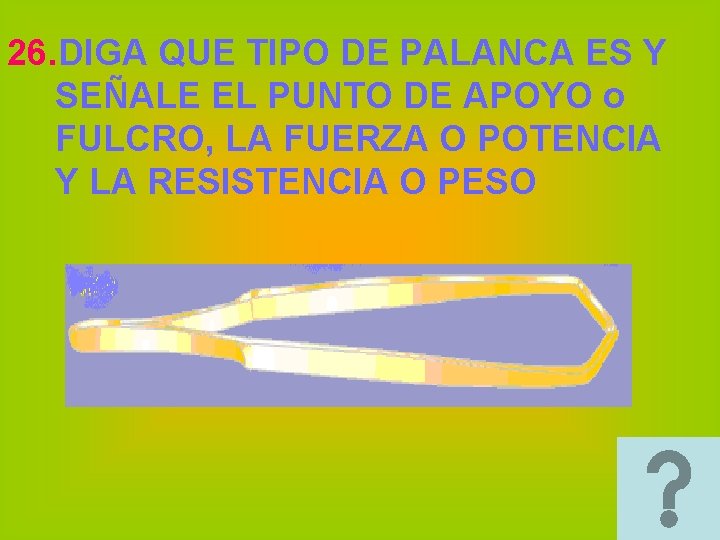

26. DIGA QUE TIPO DE PALANCA ES Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO

26.

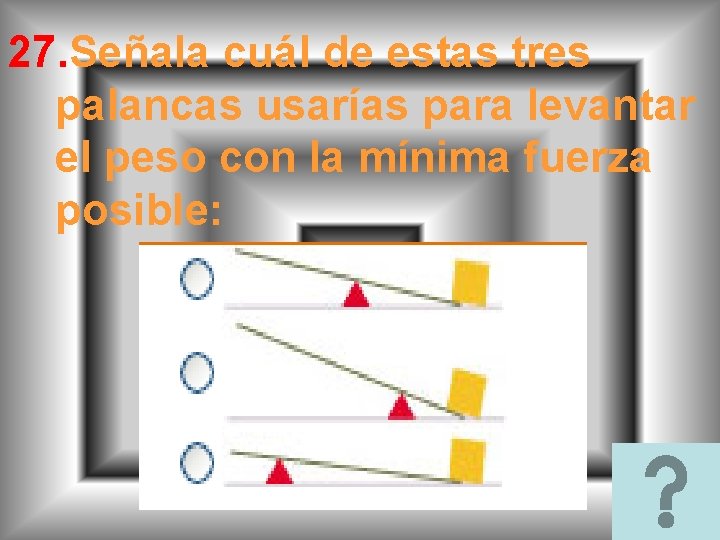

27. Señala cuál de estas tres palancas usarías para levantar el peso con la mínima fuerza posible:

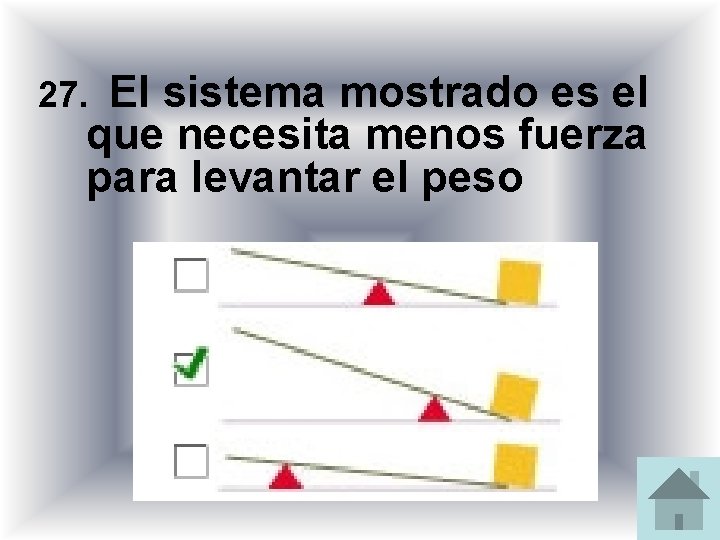

27. El sistema mostrado es el que necesita menos fuerza para levantar el peso

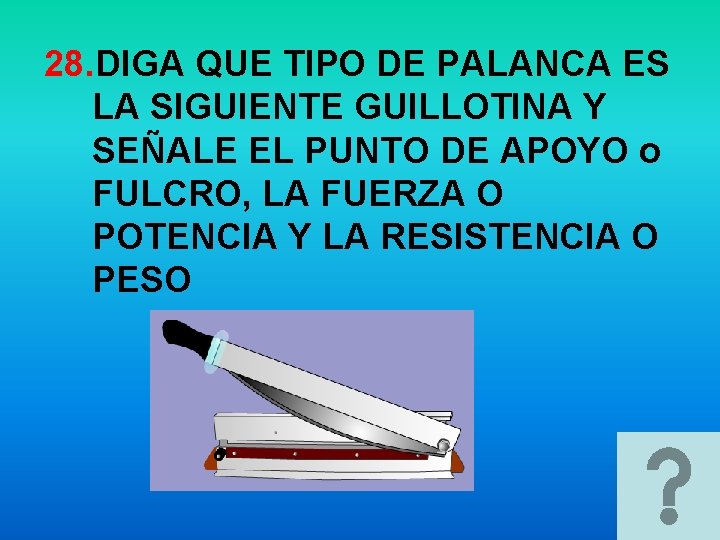

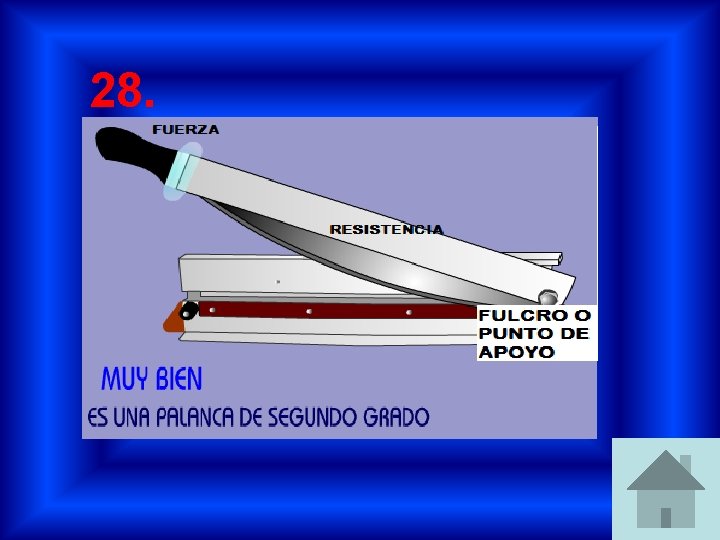

28. DIGA QUE TIPO DE PALANCA ES LA SIGUIENTE GUILLOTINA Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO

28.
