Overview optical analysis Instrumental Analysis Skoog 7 th

Overview: optical analysis Instrumental Analysis 분광장치의 일반적 구성 (Skoog 7 th. p 143 -) 동아대학교 화학공학과

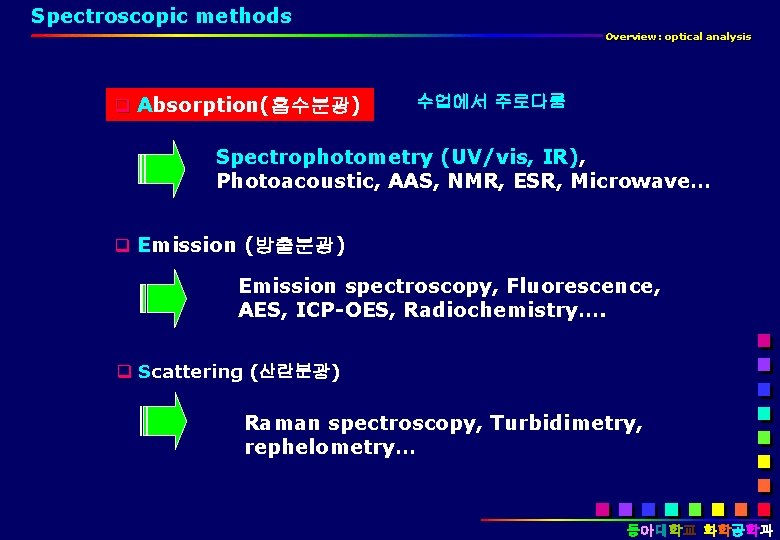

Spectroscopic methods Overview: optical analysis q Absorption(흡수분광) 수업에서 주로다룸 Spectrophotometry (UV/vis, IR), Photoacoustic, AAS, NMR, ESR, Microwave… q Emission (방출분광) Emission spectroscopy, Fluorescence, AES, ICP-OES, Radiochemistry…. q Scattering (산란분광) Raman spectroscopy, Turbidimetry, rephelometry… 동아대학교 화학공학과

Spectroscopic methods Overview: optical analysis q Refraction (굴절분광) 참고; refraction: 굴절 reflection: 반사 Refractometry, Interferometry… q Diffraction (회절분광) X-ray diffraction (XRD), Electron diffractometry… q Rotation (회전분광) Polarimetry, Optical rotatory dispersion (ORD), Circular dichroism (CD)… 동아대학교 화학공학과

Spectroscopic methods Overview: optical analysis q Photometer An instrument that furnishes the ratio or some function of the ratio of radiant power of two electromagnetic beams (optical filter). q Spectrometer An instrument with an entrance slit, a dispersing device and one or more exit slit, with which measurements are made at selected wavelength within the spectral range or by scanning over the range. The quantity detected is a function of radiant power. q Spectrophotometer A spectrometer with associated equipment, so that it furnishes the ratio, or a function of the radiant power of the two beams as a function of spectral wavelength. These two beams may separated in time, space or both. 동아대학교 화학공학과

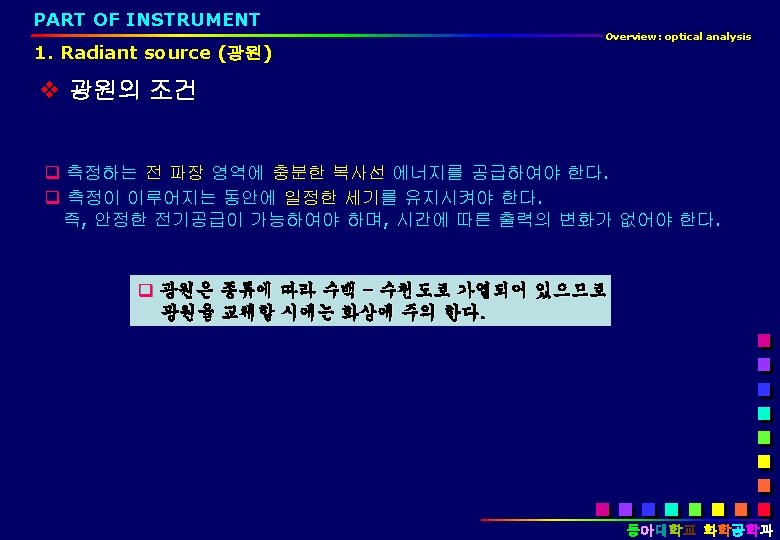

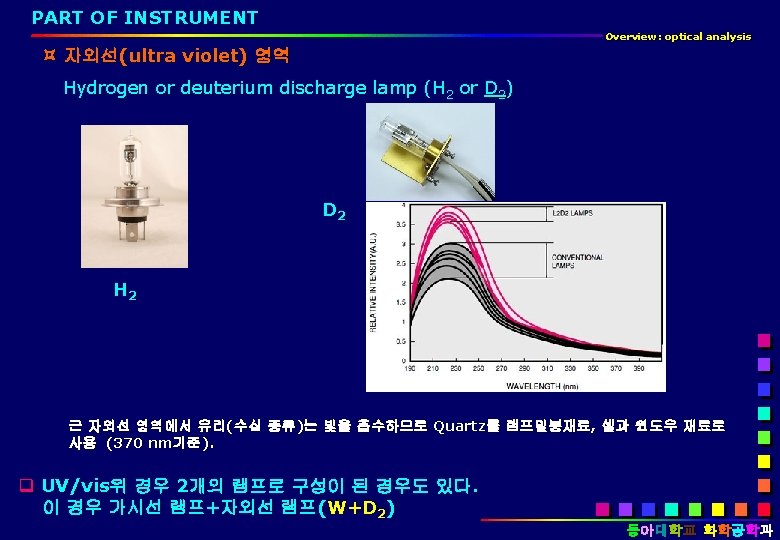

PART OF INSTRUMENT Overview: optical analysis 광원의 종류 q 광원에는 연속광원과 선광원이 있다. 가시광선(visible) 영역 Tungsten filament (320 nm < < 2500 nm) Xe lamp (150, 160 nm < < 900 nm) W q Wien의 법칙으로 계산하면 몇도인가? Xe 동아대학교 화학공학과

PART OF INSTRUMENT Overview: optical analysis 적외선(Infra. Red, IR) 영역 q 불활성(Inert)의 고체를 가열하여 얻는 것이 일반적이다. Ni. Chrome wire (Ni+Cr): (0. 8 m < < 30 m) Globar (silicon carbide: Si. C): (1 m < < 40 m), 가열온도 1500 C w. Nernst (zirconium oxide(Zr. O 2)+Yttrium oxide(Y 2 O 3), 자 석 과 형광등의 형광물질), (0. 4 m < < 20 m), 가열온도 1500 C 조성차 동아대학교 화학공학과

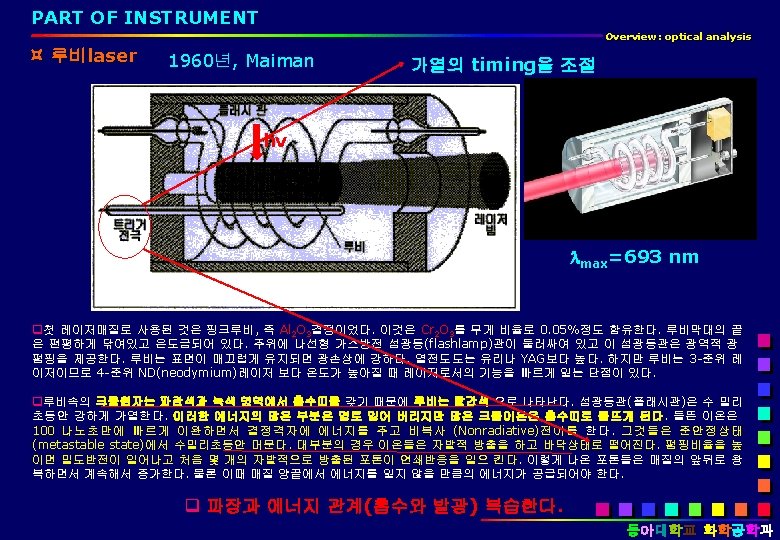

PART OF INSTRUMENT Overview: optical analysis Light amplification by stimulated emission of radiation (LASER) q 파장폭이 좁으며 단일파장에서 고강도인 특징을 가지고 있으며 고품질의 광원이다. 고체(solid-state) laser 루비 (Al 2 O 3 + 0. 05 % Cr): Al결정 격자에 Cr이 포함, =694. 3 nm. Nd: YAG : Yttrium aluminum garnet 결정(보석)에 Nd 이온 포함, =1064 nm. 기체(gas) laser He-Ne (중성원자laser) 가격이 싸다. =632. 8 nm. Ar+, Kr+ 이온laser: =488 nm, =514. 5 nm. CO 2, N 2 분자 laser: =10. 6 m, =337. 1 nm, CO 2는 high파워 3 -100 W). Eximer laser (UV영역): Ar. F+(193 nm), Kr. F+(240 nm), Xe. F+(351 nm) 색소(dye) laser : 400 -900 nm (tunable), CW or pulsed mode. 액체(liquid) laser : 20 -50 nm 를 사이로 변형가능. q laser 발생원리(교과서 참고p 161) Pumping Spontaneous emission Stimulated emission adsorption 동아대학교 화학공학과

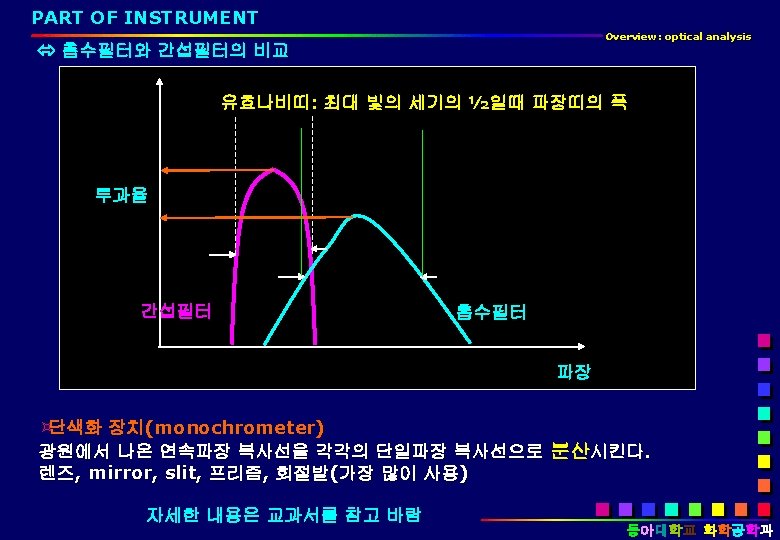

PART OF INSTRUMENT Overview: optical analysis Monochromater: 분광장비에서 단색화 장치(교과서 176 -180 p 참고) 평형움직임 아님. 거울 면 에서는 간섭현상이 일어남 If: 1 >> 2 1 2 2 1 Two types of monochromators: (a) Czerney-Tuner grating (b) Bunsen prism. (교과서 7 -18그림, 172 p) 파장이 크면 회절이 잘 일어난다. (3주 수업내용) 동아대학교 화학공학과

Overview: optical analysis 동아대학교 화학공학과

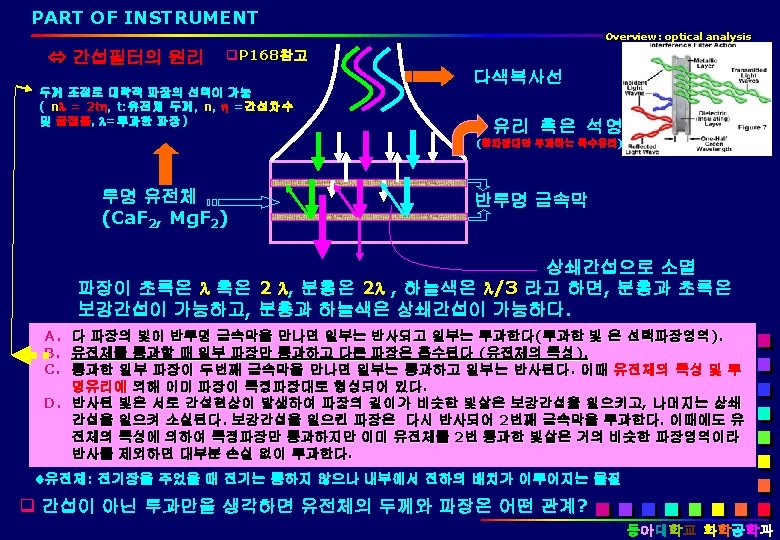

PART OF INSTRUMENT Overview: optical analysis 동아대학교 화학공학과

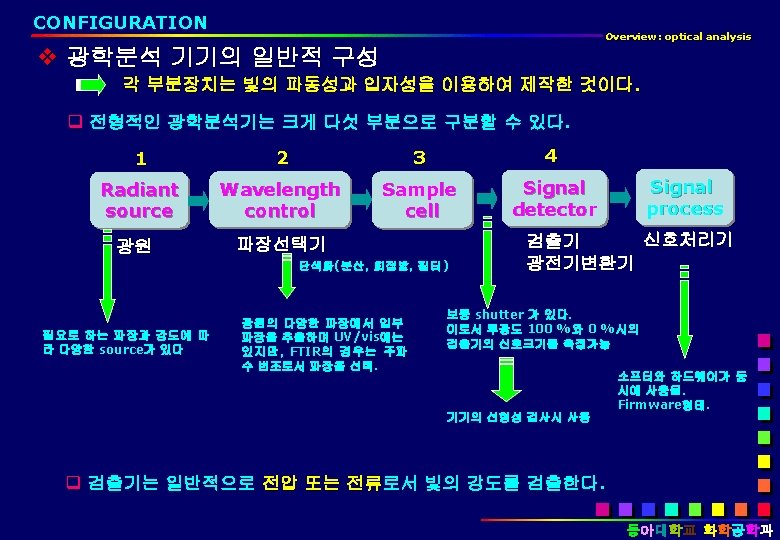

INSTRUMENT 구성 q 교과서 314 장치토탈의 일례 Overview: optical analysis 동아대학교 화학공학과
