CIRCUITE DE CONDITIONARE A SEMNALELOR AMPLIFICATOARE OPERATIONALE CURS

CIRCUITE DE CONDITIONARE A SEMNALELOR AMPLIFICATOARE OPERATIONALE CURS 7

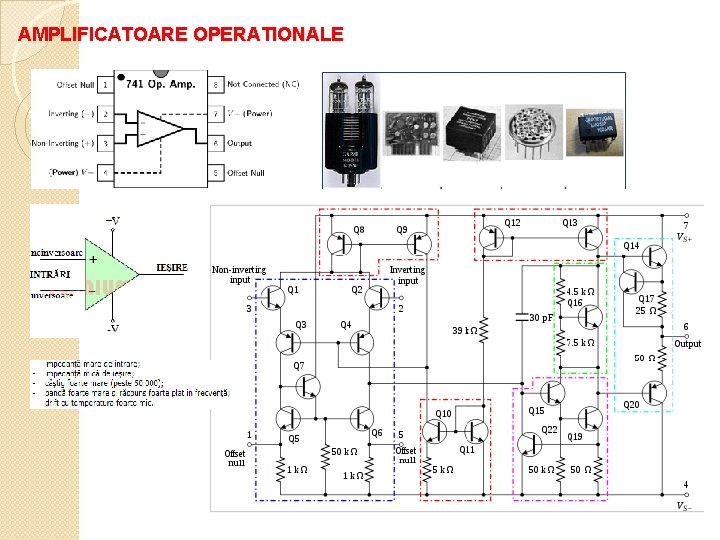

AMPLIFICATOARE OPERATIONALE

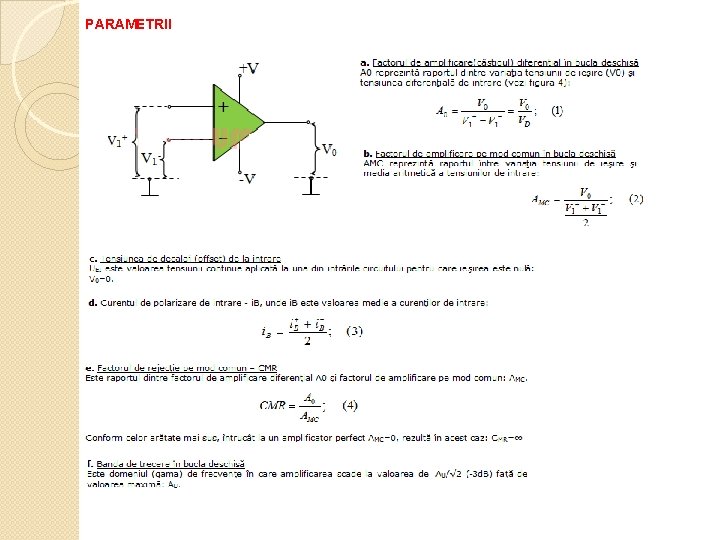

PARAMETRII

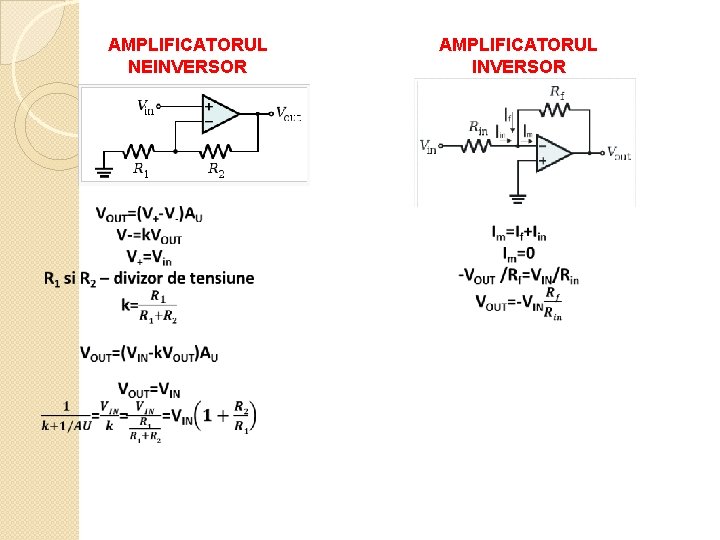

AMPLIFICATORUL NEINVERSOR AMPLIFICATORUL INVERSOR

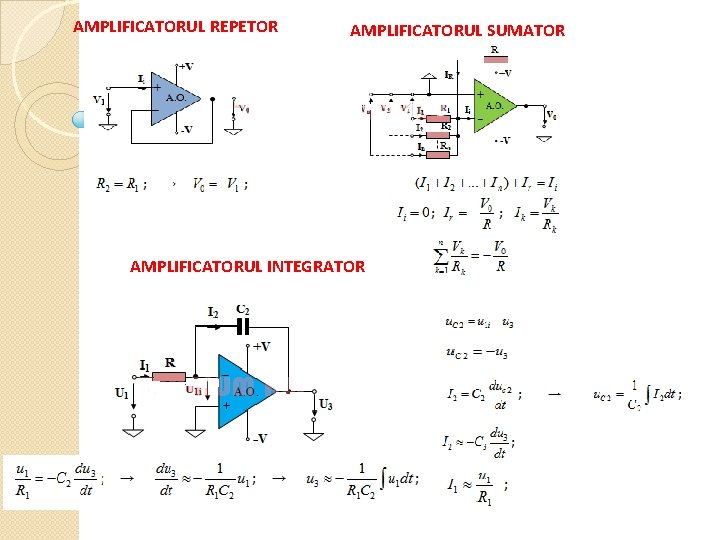

AMPLIFICATORUL REPETOR AMPLIFICATORUL SUMATOR AMPLIFICATORUL INTEGRATOR

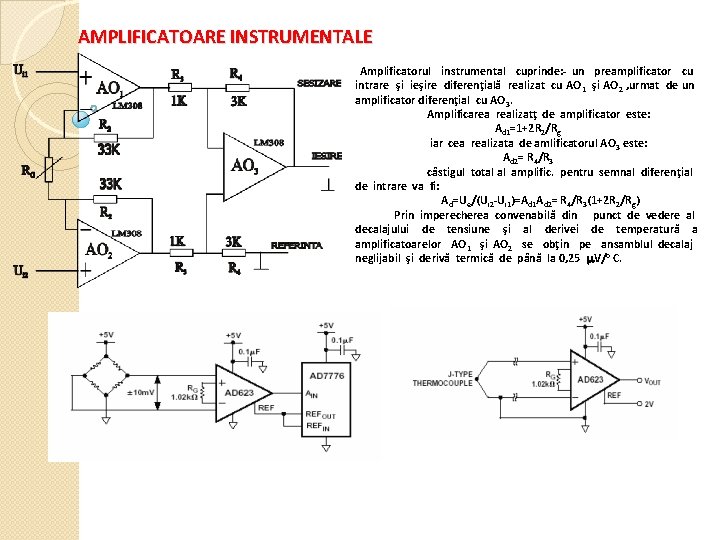

AMPLIFICATOARE INSTRUMENTALE Amplificatorul instrumental cuprinde: - un preamplificator cu intrare şi ieşire diferenţială realizat cu AO 1 şi AO 2 , urmat de un amplificator diferenţial cu AO 3. Amplificarea realizatţ de amplificator este: Ad 1=1+2 R 2/Rg iar cea realizata de amlificatorul AO 3 este: Ad 2= R 4/R 3 câstigul total al amplific. pentru semnal diferenţial de intrare va fi: Ad=Ue/(Ui 2 -Ui 1)=Ad 1 Ad 2= R 4/R 3(1+2 R 2/Rg) Prin imperecherea convenabilă din punct de vedere al decalajului de tensiune şi al derivei de temperatură a amplificatoarelor AO 1 şi AO 2 se obţin pe ansamblul decalaj neglijabil şi derivă termică de până la 0, 25 V/o C.

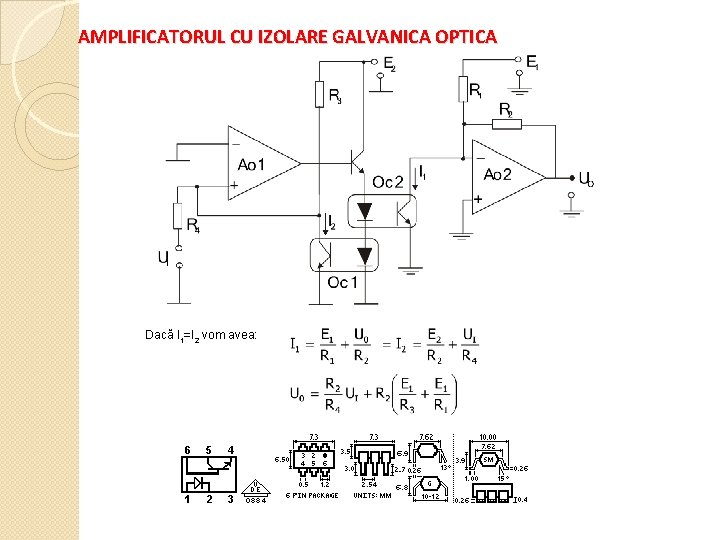

AMPLIFICATORUL CU IZOLARE GALVANICA OPTICA Dacă I 1=I 2 vom avea:

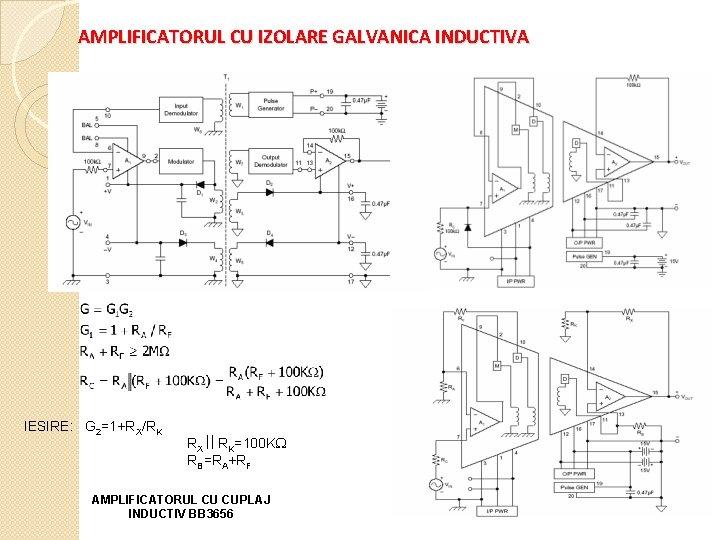

AMPLIFICATORUL CU IZOLARE GALVANICA INDUCTIVA IESIRE: G 2=1+RX/RK RX RK=100 K RB=RA+RF AMPLIFICATORUL CU CUPLAJ INDUCTIV BB 3656

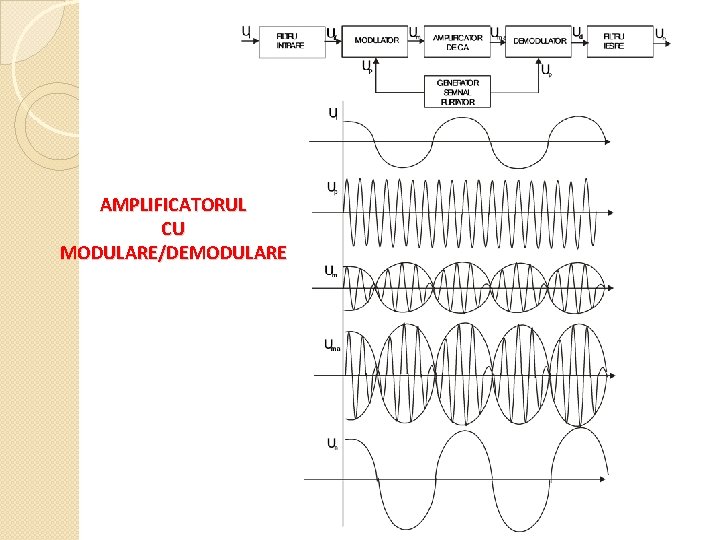

AMPLIFICATORUL CU MODULARE/DEMODULARE

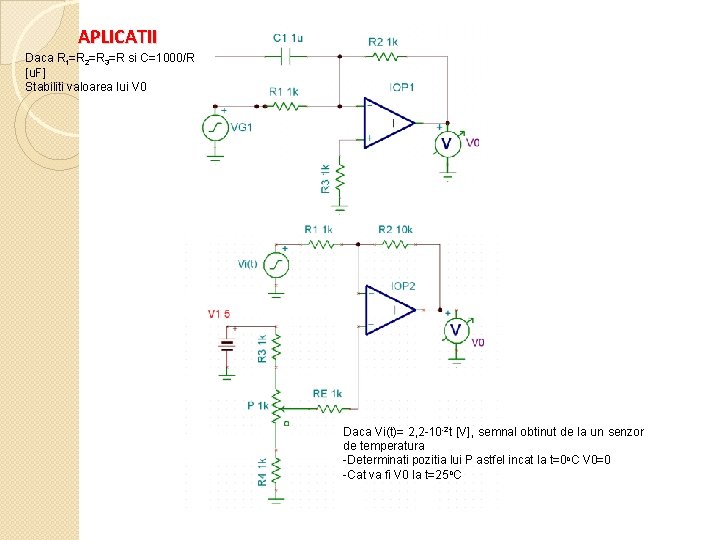

APLICATII Daca R 1=R 2=R 3=R si C=1000/R [u. F] Stabiliti valoarea lui V 0 Daca Vi(t)= 2, 2 -10 -2 t [V], semnal obtinut de la un senzor de temperatura -Determinati pozitia lui P astfel incat la t=0 o. C V 0=0 -Cat va fi V 0 la t=25 o. C
