INTRUMENTAL Y EQUIPO DE OPERATORIA DENTAL INTRODUCCION El

INTRUMENTAL Y EQUIPO DE OPERATORIA DENTAL

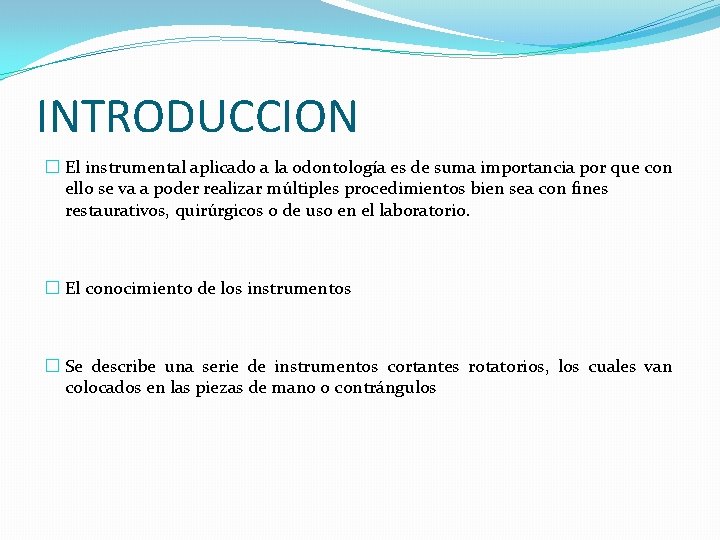

INTRODUCCION � El instrumental aplicado a la odontología es de suma importancia por que con ello se va a poder realizar múltiples procedimientos bien sea con fines restaurativos, quirúrgicos o de uso en el laboratorio. � El conocimiento de los instrumentos � Se describe una serie de instrumentos cortantes rotatorios, los cuales van colocados en las piezas de mano o contrángulos

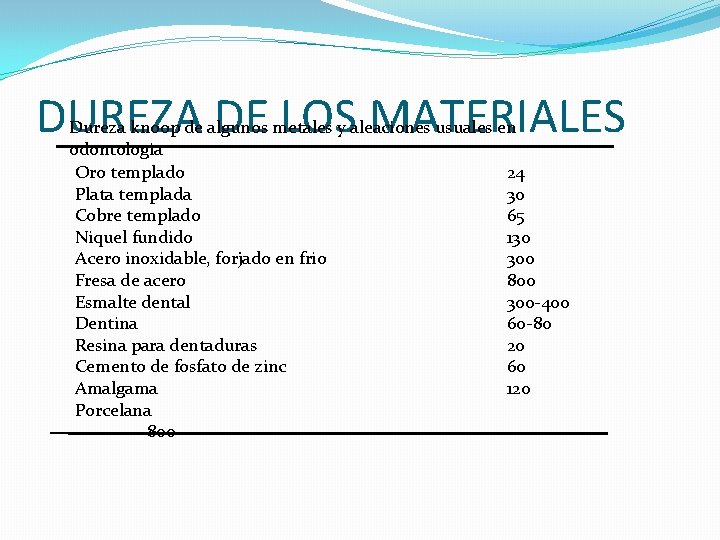

DUREZA DE LOS MATERIALES Dureza knoop de algunos metales y aleaciones usuales en odontologia Oro templado 24 Plata templada 30 Cobre templado 65 Niquel fundido 130 Acero inoxidable, forjado en frio 300 Fresa de acero 800 Esmalte dental 300 -400 Dentina 60 -80 Resina para dentaduras 20 Cemento de fosfato de zinc 60 Amalgama 120 Porcelana 800

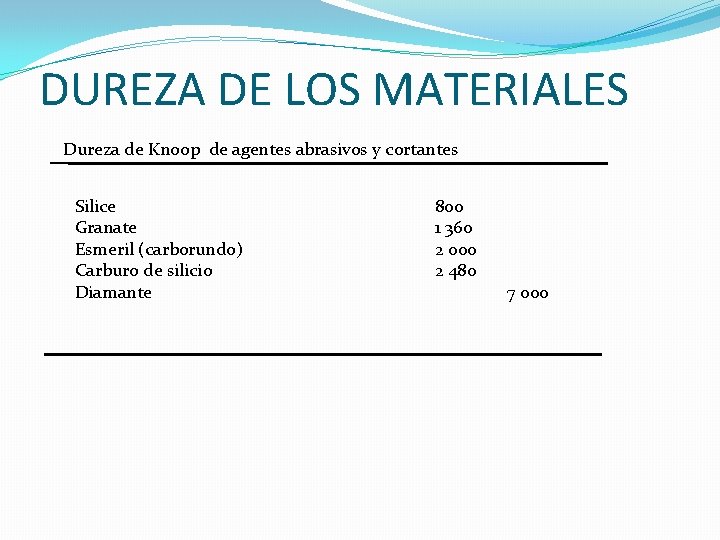

DUREZA DE LOS MATERIALES Dureza de Knoop de agentes abrasivos y cortantes Silice Granate Esmeril (carborundo) Carburo de silicio Diamante 800 1 360 2 000 2 480 7 000

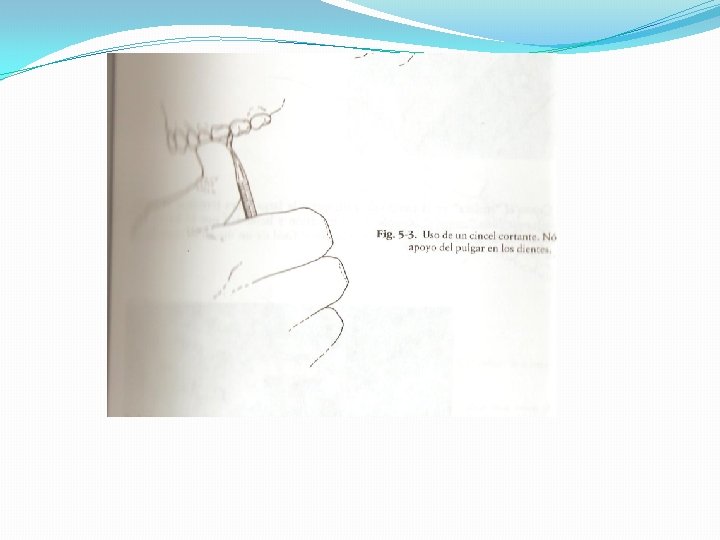

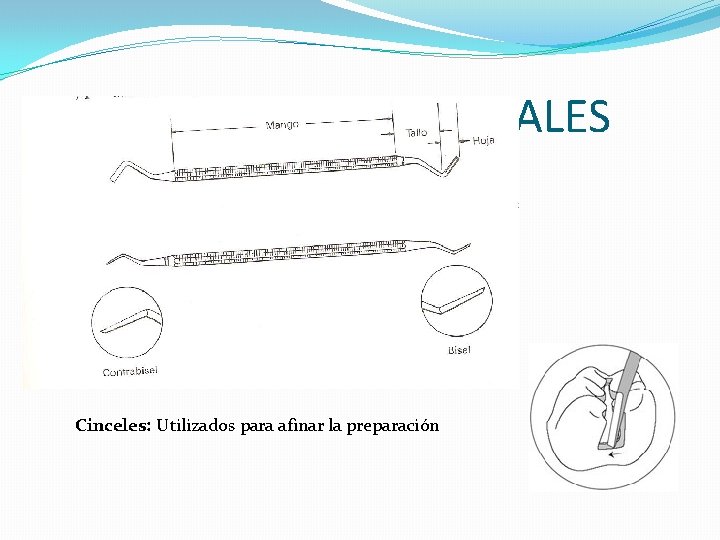

INSTRUMENTOS MANUALES Cinceles: Utilizados para afinar la preparación

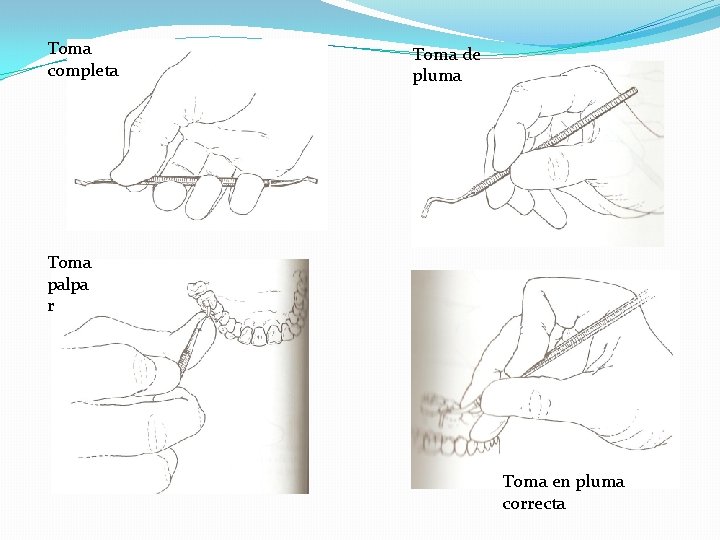

Toma completa Toma de pluma Toma palpa r Toma en pluma correcta

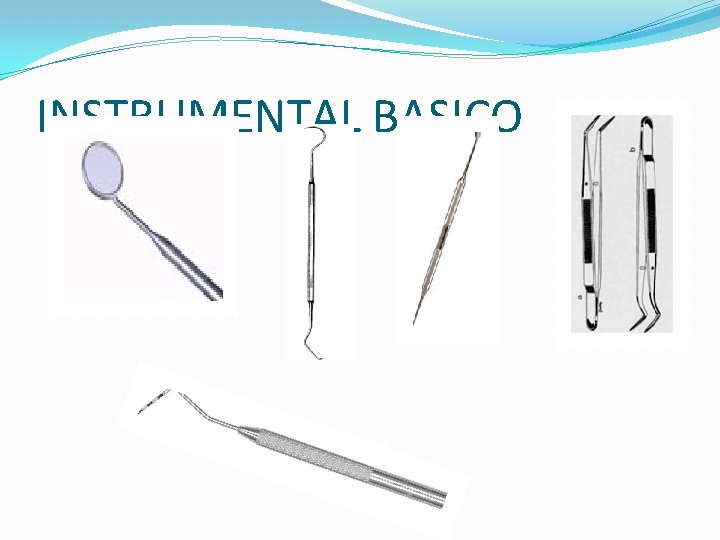

INSTRUMENTAL BASICO

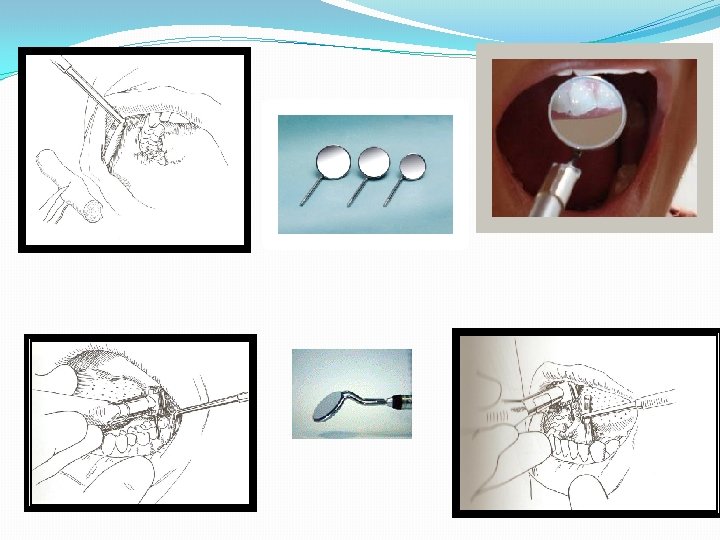

ESPEJO

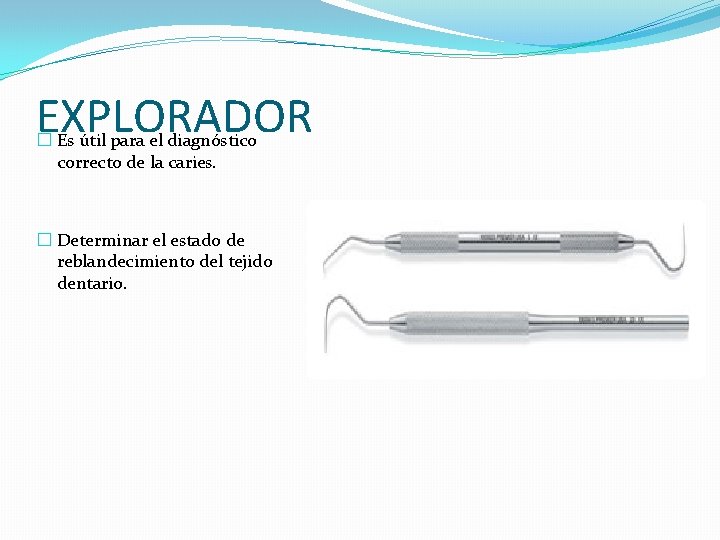

EXPLORADOR � Es útil para el diagnóstico correcto de la caries. � Determinar el estado de reblandecimiento del tejido dentario.

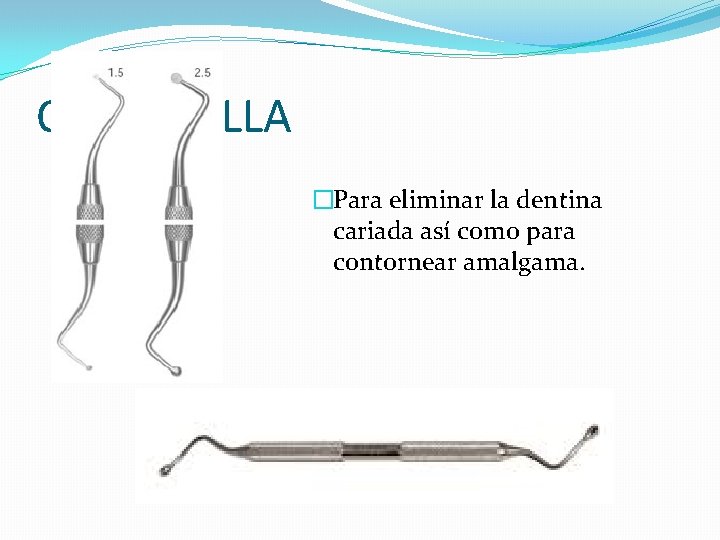

CUCHARILLA �Para eliminar la dentina cariada así como para contornear amalgama.

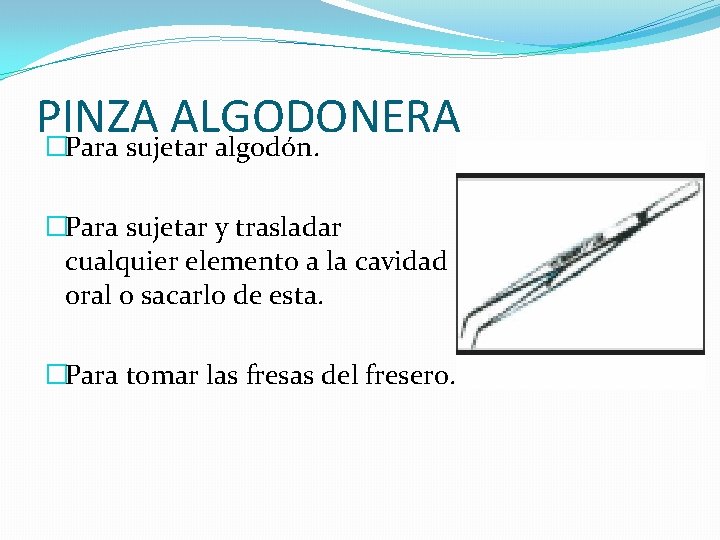

PINZA ALGODONERA �Para sujetar algodón. �Para sujetar y trasladar cualquier elemento a la cavidad oral o sacarlo de esta. �Para tomar las fresas del fresero.

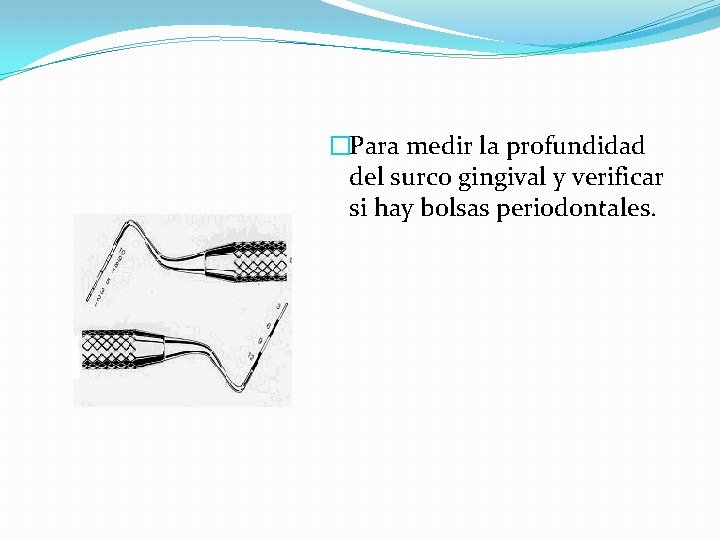

�Para medir la profundidad del surco gingival y verificar si hay bolsas periodontales.

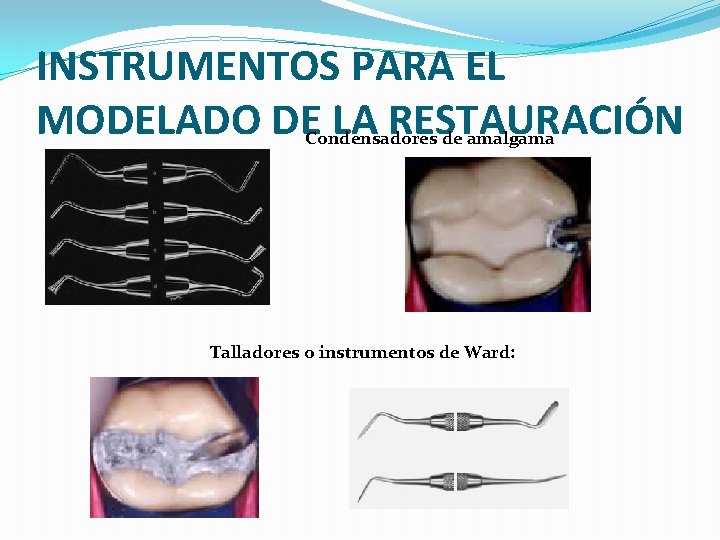

INSTRUMENTOS PARA EL MODELADO DE LA RESTAURACIÓN Condensadores de amalgama Talladores o instrumentos de Ward:

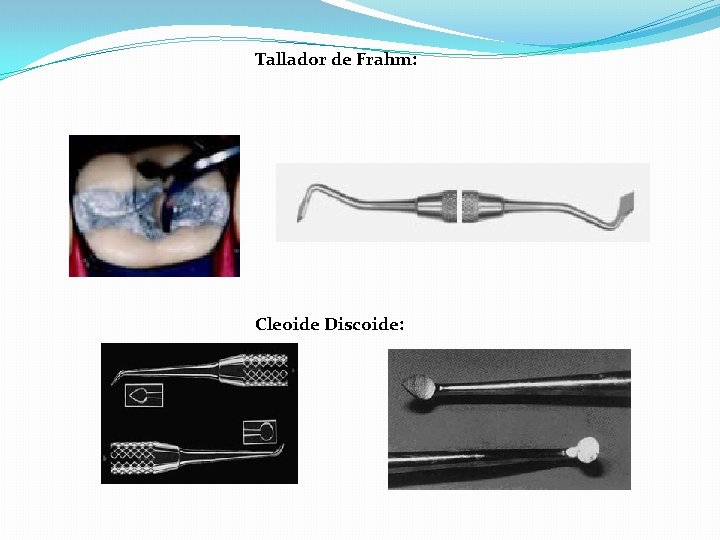

Tallador de Frahm: Cleoide Discoide:

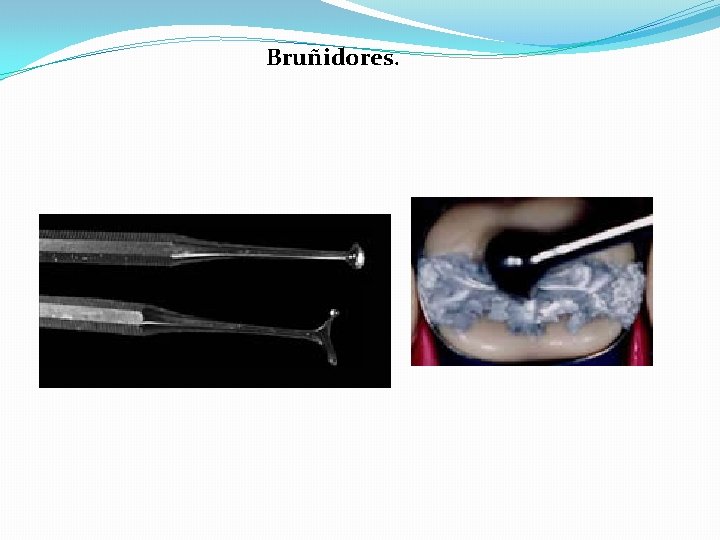

Bruñidores.

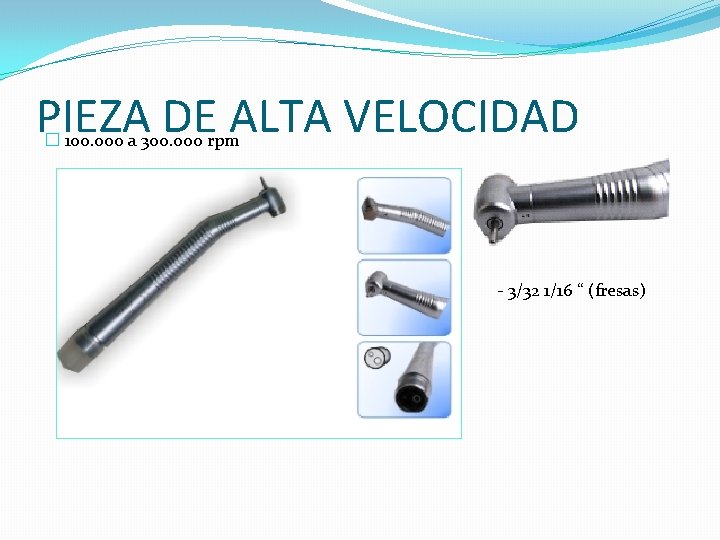

PIEZA DE ALTA VELOCIDAD � 100. 000 a 300. 000 rpm - 3/32 1/16 “ (fresas)

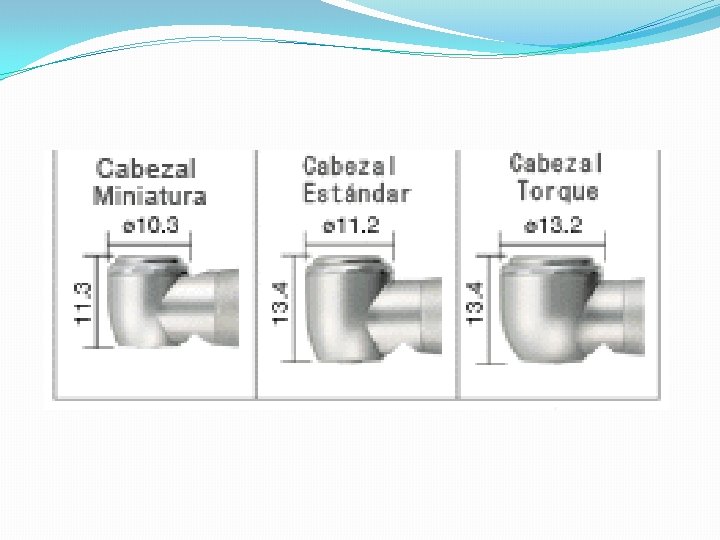

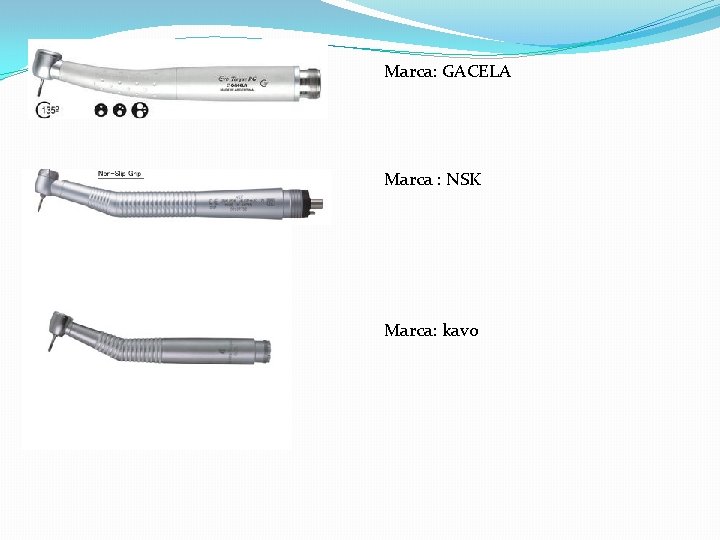

Marca: GACELA Marca : NSK Marca: kavo

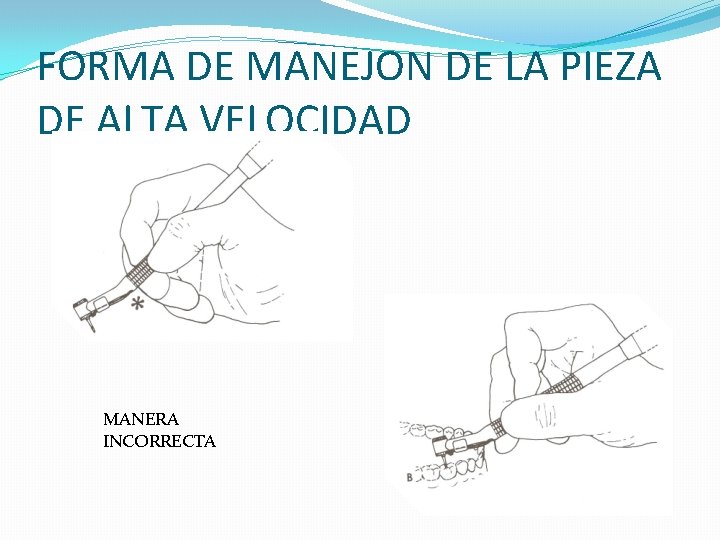

FORMA DE MANEJON DE LA PIEZA DE ALTA VELOCIDAD MANERA INCORRECTA

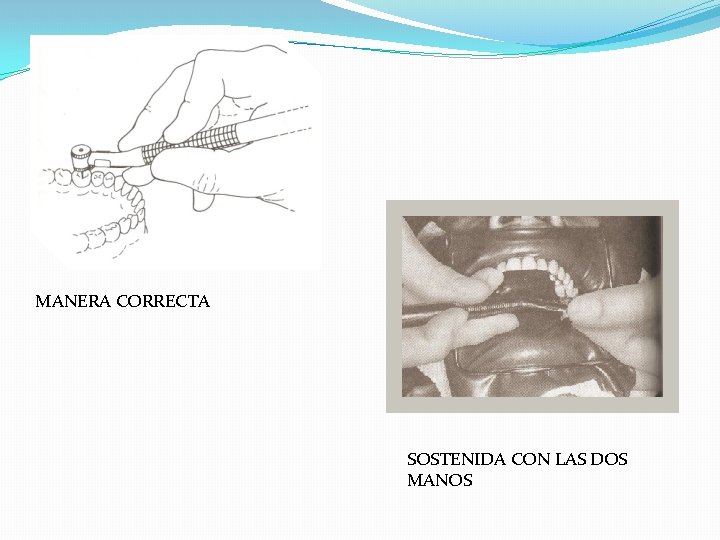

MANERA CORRECTA SOSTENIDA CON LAS DOS MANOS

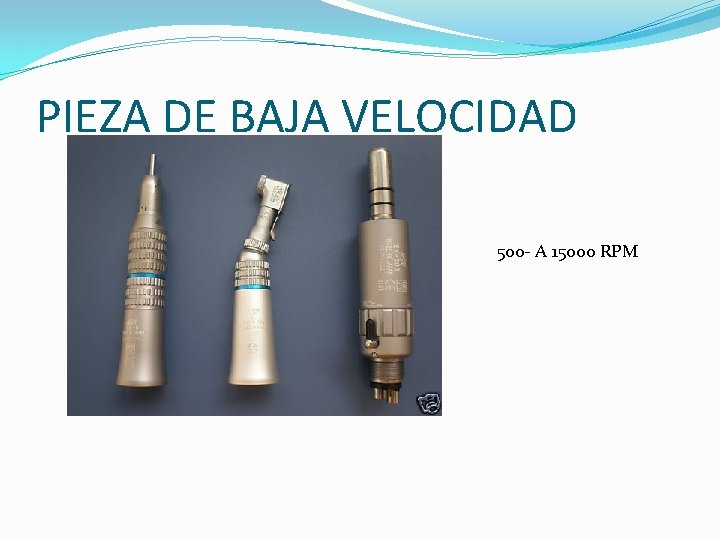

PIEZA DE BAJA VELOCIDAD 500 - A 15000 RPM

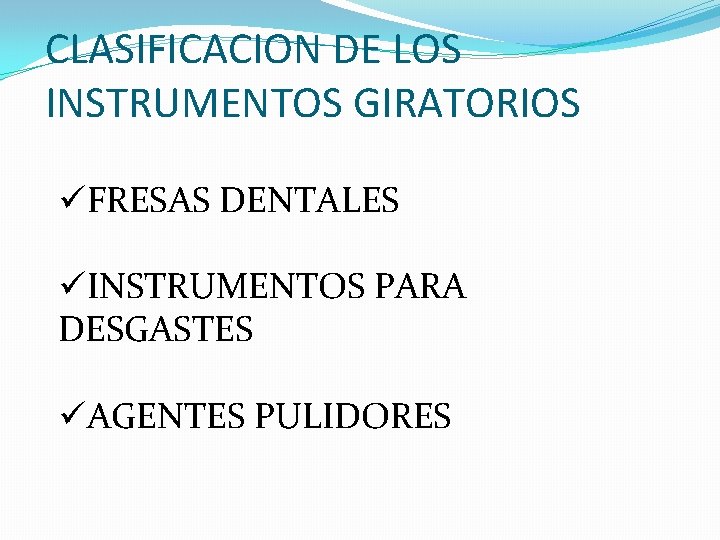

CLASIFICACION DE LOS INSTRUMENTOS GIRATORIOS üFRESAS DENTALES üINSTRUMENTOS PARA DESGASTES üAGENTES PULIDORES

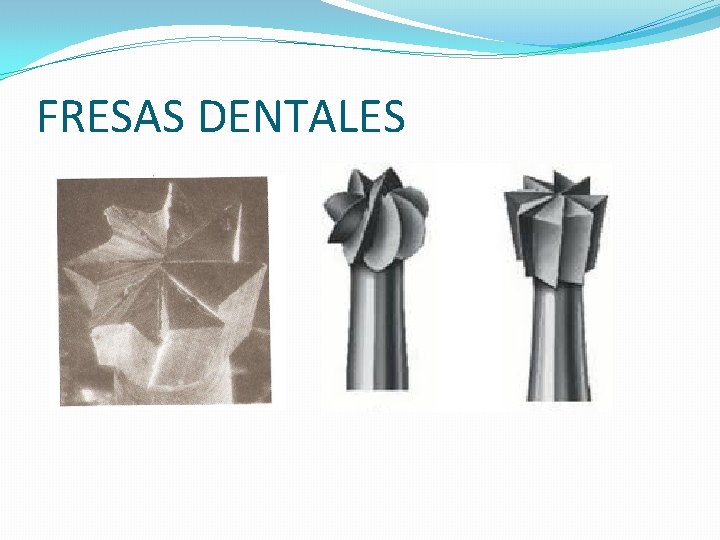

FRESAS DENTALES

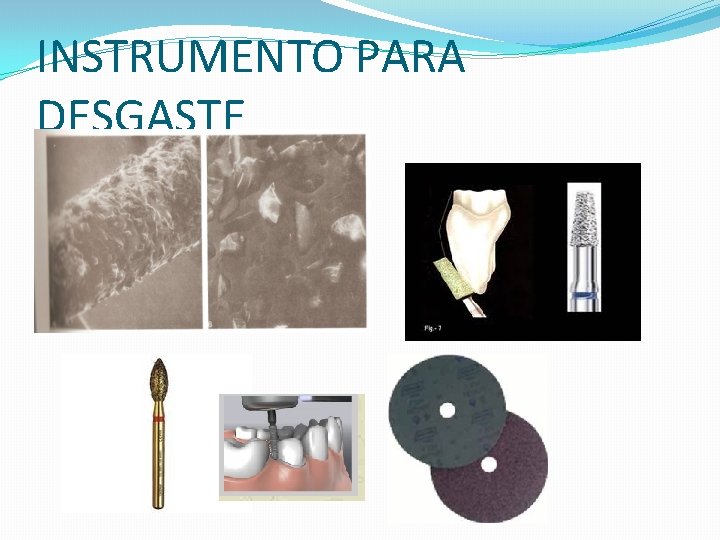

INSTRUMENTO PARA DESGASTE

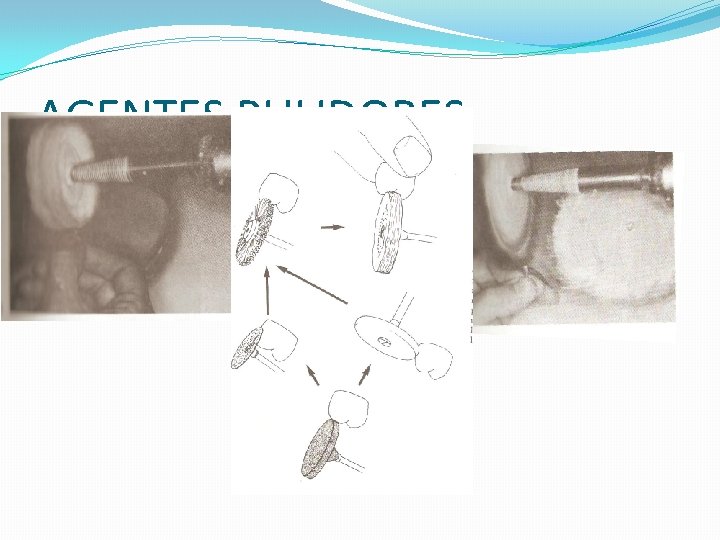

AGENTES PULIDORES

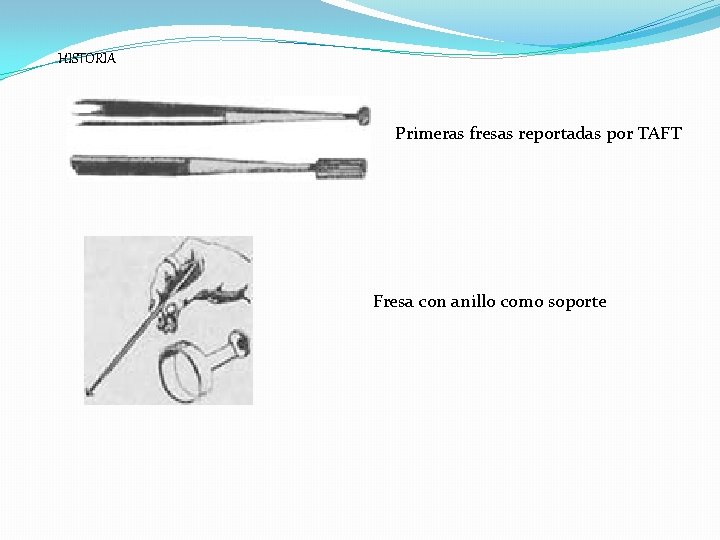

HISTORIA Primeras fresas reportadas por TAFT Fresa con anillo como soporte

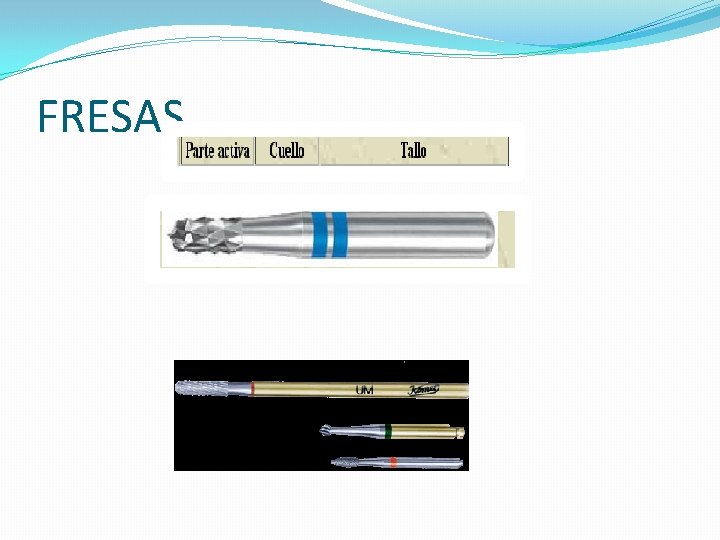

FRESAS

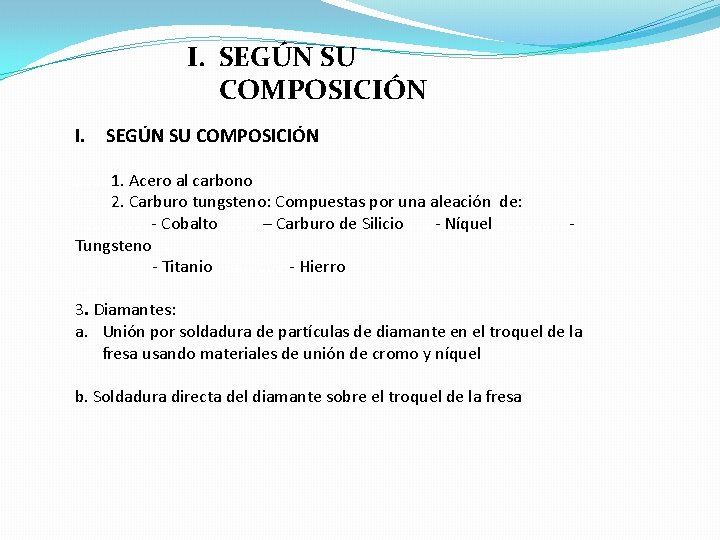

I. SEGÚN SU COMPOSICIÓN I. SEGÚN SU COMPOSICIÓN . . . . 1. Acero al carbono. . . . 2. Carburo tungsteno: Compuestas por una aleación de: . . . . - Cobalto. . – Carburo de Silicio. . . - Níquel. . . . Tungsteno. . - Titanio. . . . - Hierro. . . . 3. Diamantes: a. Unión por soldadura de partículas de diamante en el troquel de la fresa usando materiales de unión de cromo y níquel b. Soldadura directa del diamante sobre el troquel de la fresa

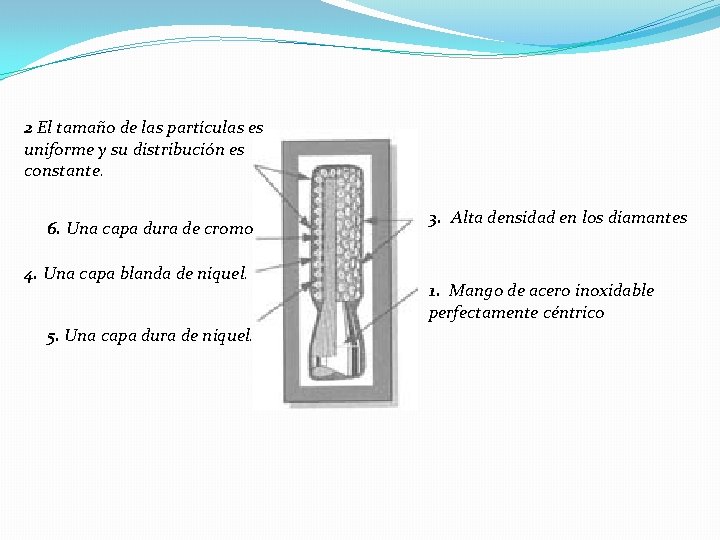

2 El tamaño de las partículas es uniforme y su distribución es constante. 6. Una capa dura de cromo 4. Una capa blanda de niquel. 5. Una capa dura de niquel. 3. Alta densidad en los diamantes 1. Mango de acero inoxidable perfectamente céntrico

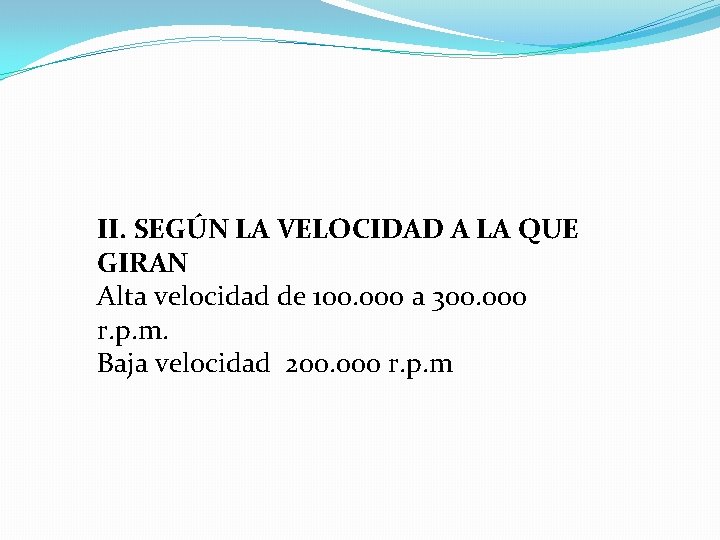

II. SEGÚN LA VELOCIDAD A LA QUE GIRAN Alta velocidad de 100. 000 a 300. 000 r. p. m. Baja velocidad 200. 000 r. p. m

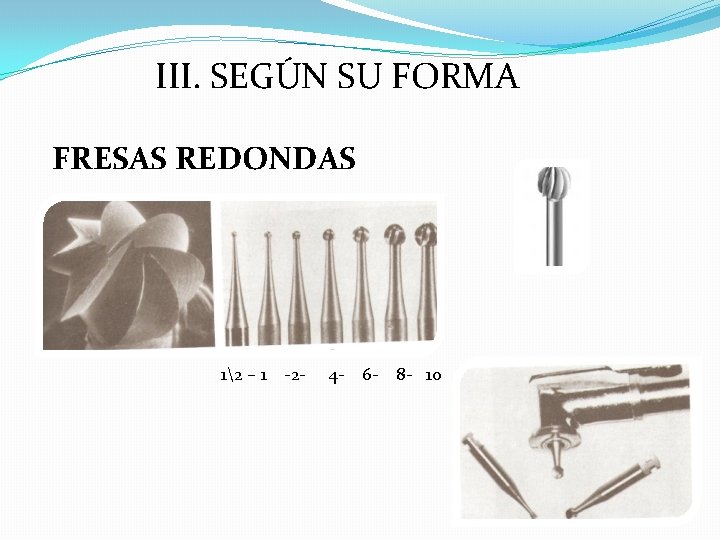

III. SEGÚN SU FORMA FRESAS REDONDAS 12 – 1 -2 - 4 - 6 - 8 - 10

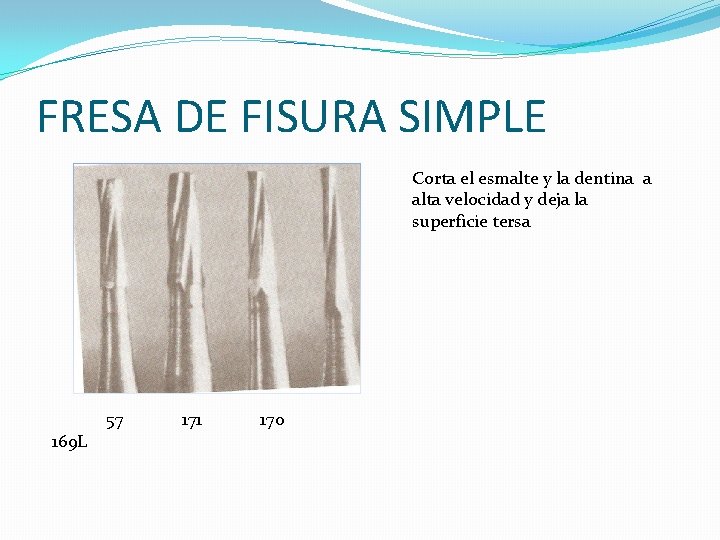

FRESA DE FISURA SIMPLE Corta el esmalte y la dentina a alta velocidad y deja la superficie tersa 169 L 57 171 170

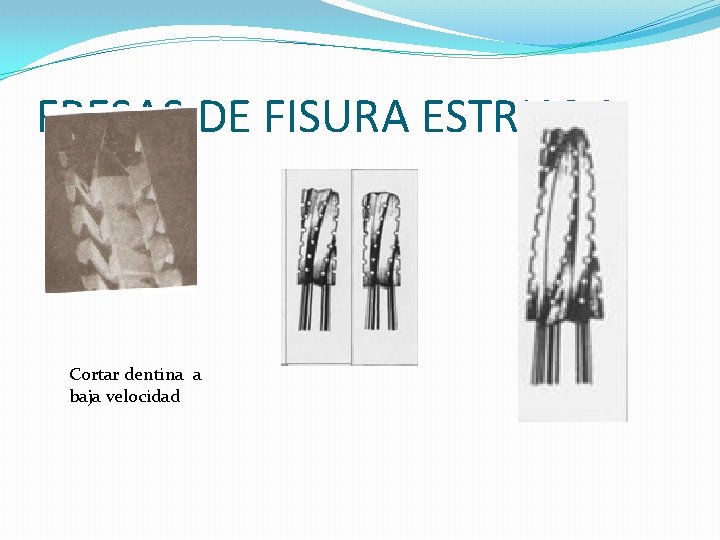

FRESAS DE FISURA ESTRIADA Cortar dentina a baja velocidad

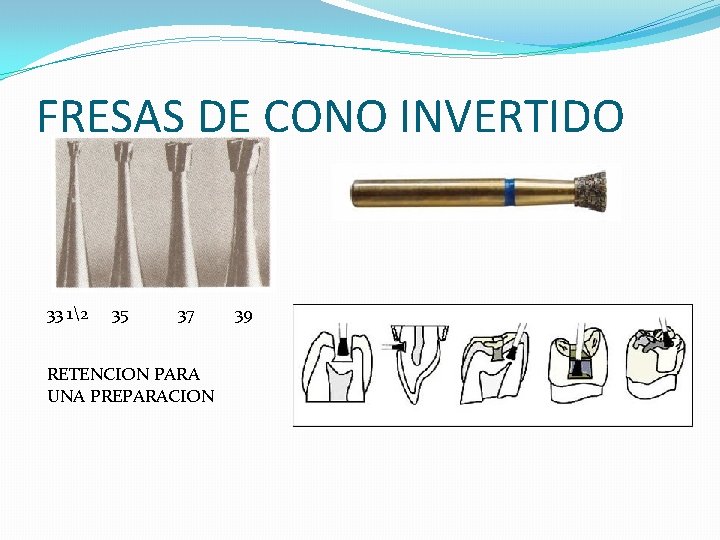

FRESAS DE CONO INVERTIDO 33 12 35 37 RETENCION PARA UNA PREPARACION 39

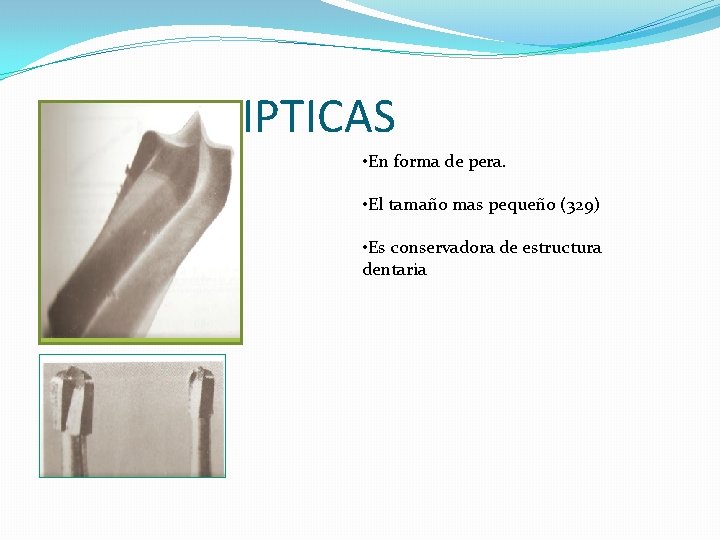

FRESAS ELIPTICAS • En forma de pera. • El tamaño mas pequeño (329) • Es conservadora de estructura dentaria

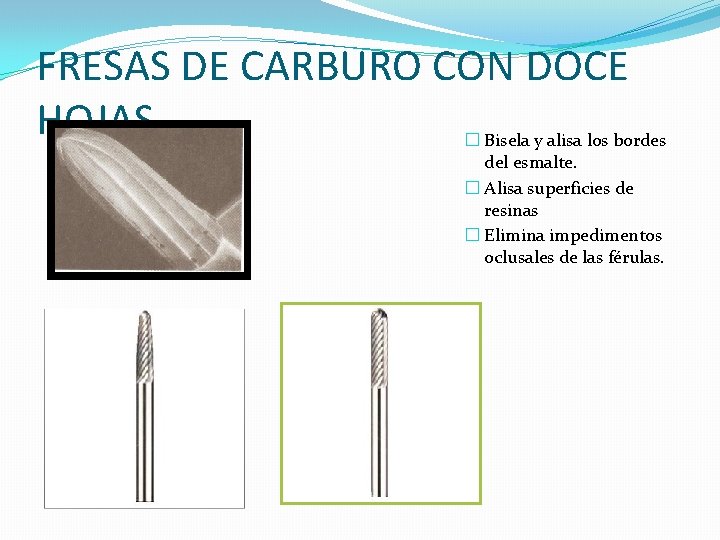

FRESAS DE CARBURO CON DOCE HOJAS � Bisela y alisa los bordes del esmalte. � Alisa superficies de resinas � Elimina impedimentos oclusales de las férulas.

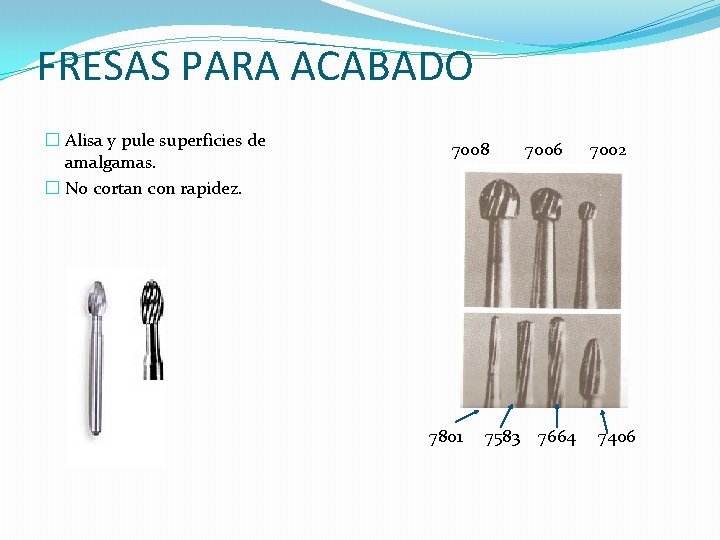

FRESAS PARA ACABADO � Alisa y pule superficies de amalgamas. � No cortan con rapidez. 7008 7801 7583 7006 7664 7002 7406

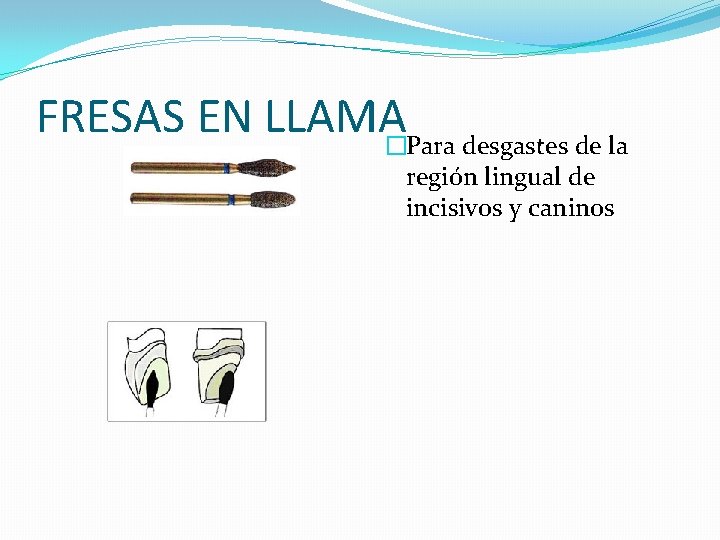

FRESAS EN LLAMA�Para desgastes de la región lingual de incisivos y caninos

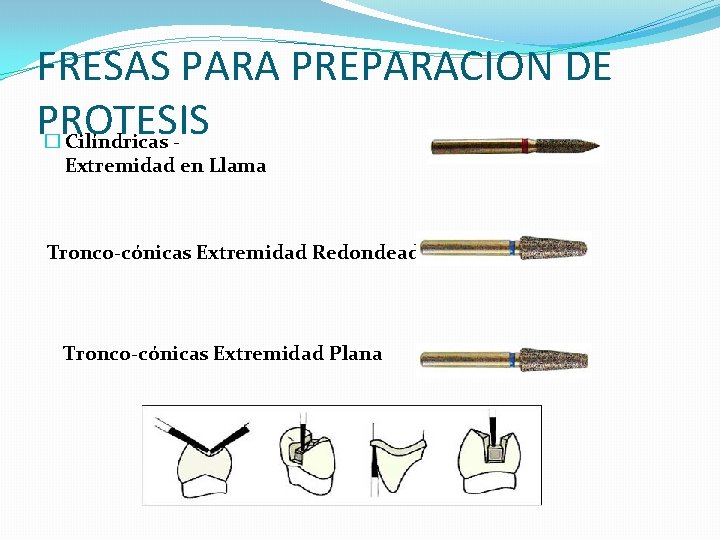

FRESAS PARA PREPARACION DE PROTESIS � Cilíndricas Extremidad en Llama Tronco-cónicas Extremidad Redondeada Tronco-cónicas Extremidad Plana

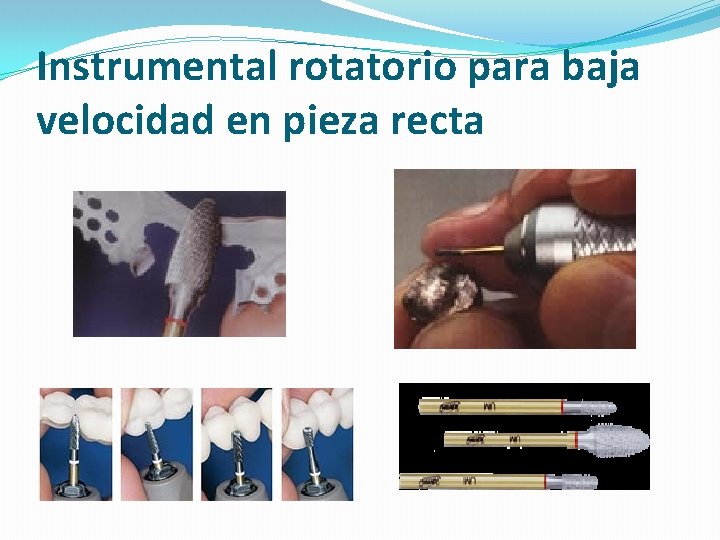

Instrumental rotatorio para baja velocidad en pieza recta

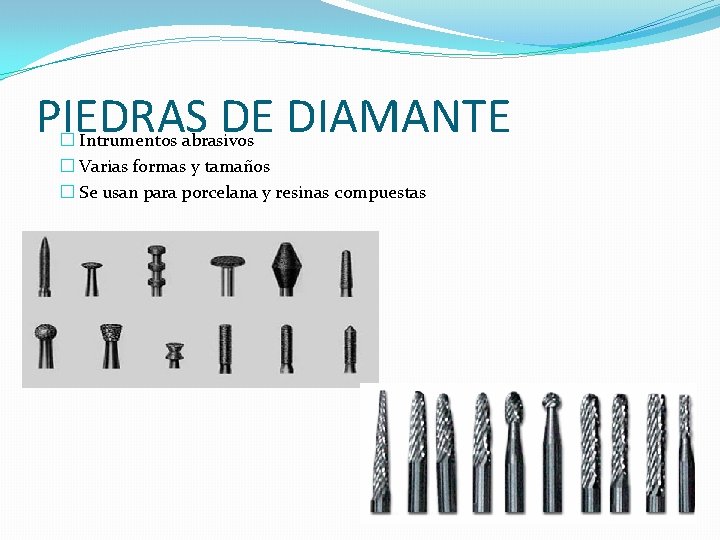

PIEDRAS DE DIAMANTE � Intrumentos abrasivos � Varias formas y tamaños � Se usan para porcelana y resinas compuestas

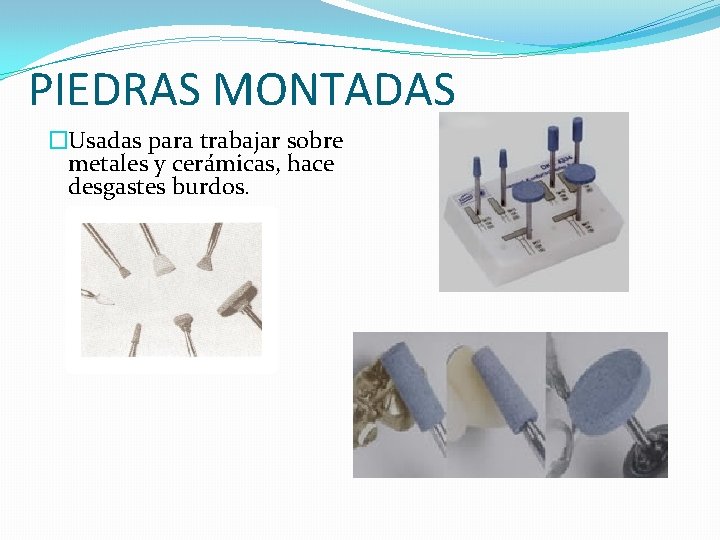

PIEDRAS MONTADAS �Usadas para trabajar sobre metales y cerámicas, hace desgastes burdos.

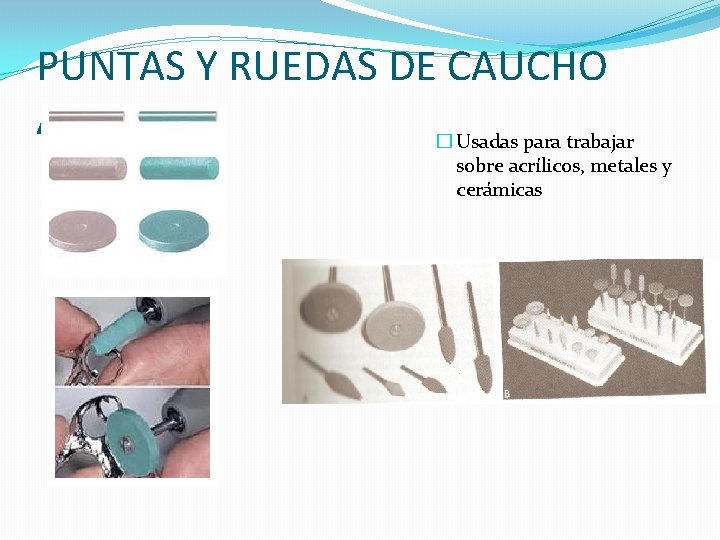

PUNTAS Y RUEDAS DE CAUCHO ABRASIVO � Usadas para trabajar sobre acrílicos, metales y cerámicas

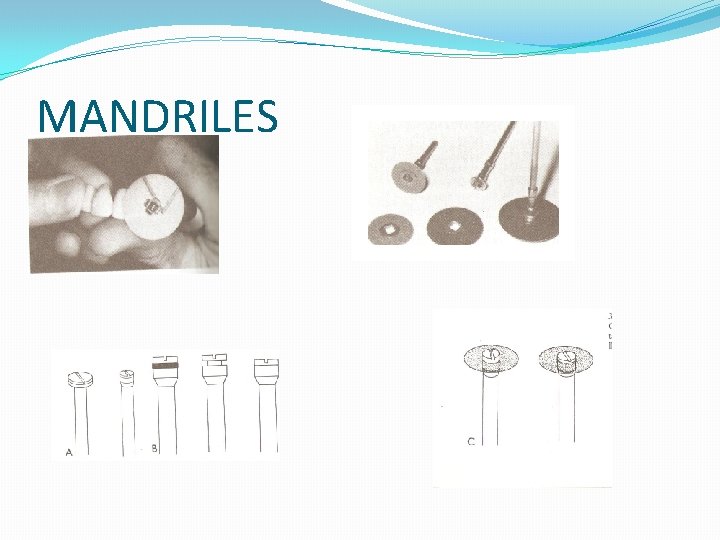

MANDRILES

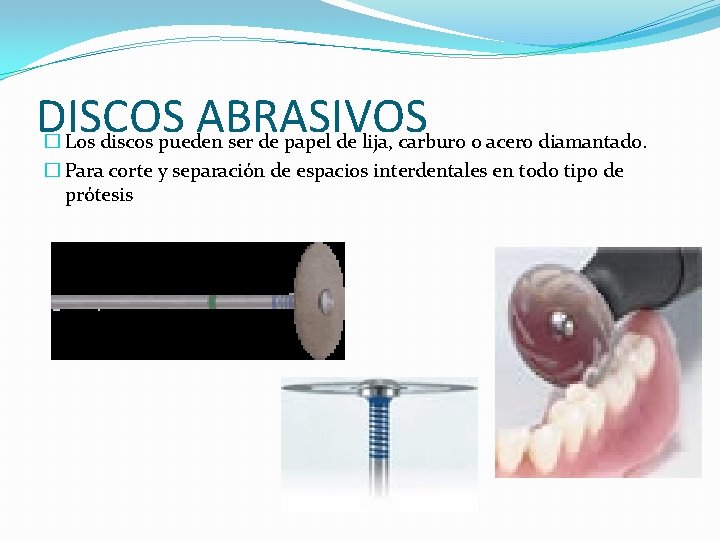

DISCOS ABRASIVOS � Los discos pueden ser de papel de lija, carburo o acero diamantado. � Para corte y separación de espacios interdentales en todo tipo de prótesis

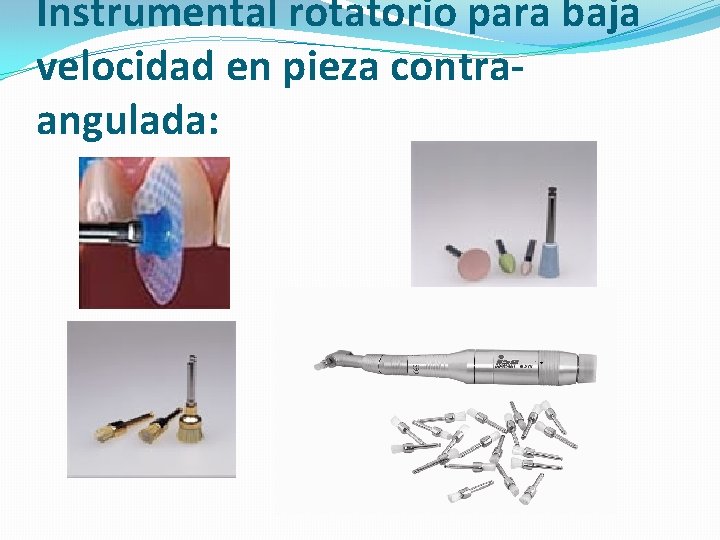

Instrumental rotatorio para baja velocidad en pieza contraangulada:

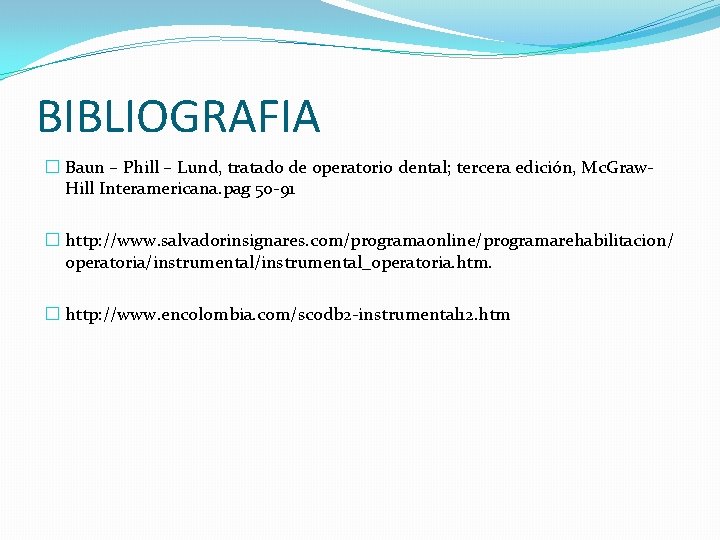

BIBLIOGRAFIA � Baun – Phill – Lund, tratado de operatorio dental; tercera edición, Mc. Graw. Hill Interamericana. pag 50 -91 � http: //www. salvadorinsignares. com/programaonline/programarehabilitacion/ operatoria/instrumental_operatoria. htm. � http: //www. encolombia. com/scodb 2 -instrumental 12. htm
