OSCILOSCOPIOS FUNCIONAMIENTO ETAPAS DE AJUSTES Y CONTROL 1

  • Slides: 54
Download presentation
OSCILOSCOPIOS FUNCIONAMIENTO ETAPAS DE AJUSTES Y CONTROL 1

OSCILOSCOPIOS FUNCIONAMIENTO ETAPAS DE AJUSTES Y CONTROL 1

Osciloscopios: Analógicos y digital 2

Osciloscopios: Analógicos y digital 2

OSCILOSCOPIO • Dispositivo que permite visualizar señales eléctricas variables con el tiempo Que permite

OSCILOSCOPIO • Dispositivo que permite visualizar señales eléctricas variables con el tiempo Que permite medir? §Determinar el período y la tensión de una señal §Indirectamente la “f” §Determinar que parte de la señal es DC y que parte AC. §Medir la diferencia de fase entre dos señales §Determinar la secuencia de las fases (Sistema Trifásico) §Identificar transitorios rápidos 3

OSCILOSCOPIO ANALÓGICO 4

OSCILOSCOPIO ANALÓGICO 4

OSCILOSCOPIO ANALÓGICO 5

OSCILOSCOPIO ANALÓGICO 5

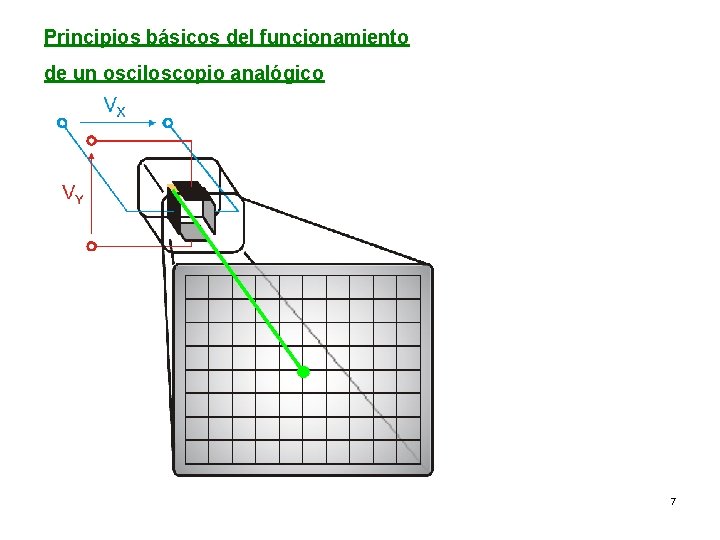

Principios básicos del funcionamiento de un osciloscopio analógico 7

Principios básicos del funcionamiento de un osciloscopio analógico 7

Principios básicos del funcionamiento de un osciloscopio analógico 8

Principios básicos del funcionamiento de un osciloscopio analógico 8

Principios básicos del funcionamiento de un osciloscopio analógico Generación de la escala horizontal de

Principios básicos del funcionamiento de un osciloscopio analógico Generación de la escala horizontal de tiempo: La persistencia de la retina y del propio fósforo que recubre la pantalla hace que se perciba una línea continua en vez de un punto en movimiento 9

Principios básicos del funcionamiento de un osciloscopio analógico Generación de la escala horizontal de

Principios básicos del funcionamiento de un osciloscopio analógico Generación de la escala horizontal de tiempo: 10

Sincronización de la señal: el disparo (TRIGGER) Es necesario conseguir que comience cada barrido

Sincronización de la señal: el disparo (TRIGGER) Es necesario conseguir que comience cada barrido siempre en el mismo punto 11

Sincronización de la señal: el disparo (TRIGGER) Nivel de disparo Pendiente de disparo La

Sincronización de la señal: el disparo (TRIGGER) Nivel de disparo Pendiente de disparo La selección de un nivel de disparo correcto es fundamental para obtener una imagen estable de la señal 12

Secciones del Osciloscopio Control Trigger El control “intensity” cambia el brillo de la señal.

Secciones del Osciloscopio Control Trigger El control “intensity” cambia el brillo de la señal. El control “focus” cambia la nitidez de la onda. Botón de Encendido Control Vertical mide tensión. Control Horizontal medición del tiempo 13

Secciones del Osciloscopio Canal A Canal B 14

Secciones del Osciloscopio Canal A Canal B 14

Punta de Prueba Medir una señal con exactitud es dificil por la carga del

Punta de Prueba Medir una señal con exactitud es dificil por la carga del circuito. Existe una inexactitud por la interacción entre la punta de prueba y el osciloscopio. Para prevenir esta interaccion, la Pinza a punta tiene un atenuador, que puede ser masa conmutada x 10 ó por x 1. Cuando usamos x 10, la amplitud es reducida por una factor =10, pero la lectura será más exacta Punta retráctil conectada al circuito a medir. 15

OSCILOSCOPIO DIGITAL 16

OSCILOSCOPIO DIGITAL 16

Principio de funcionamiento de un osciloscopio digital Tm Tm = tiempo de muestreo fm

Principio de funcionamiento de un osciloscopio digital Tm Tm = tiempo de muestreo fm = 1/Tm Frecuencia de muestreo (se indica en megamuestras/seg) Es necesario que la frecuencia de muestreo sea mucho más alta que la de la señal muestreada para poder reconstruir la señal original 17

Principio de funcionamiento de un osciloscopio digital Diagrama de bloques simplificado de un osciloscopio

Principio de funcionamiento de un osciloscopio digital Diagrama de bloques simplificado de un osciloscopio digital Teclado Memoria Señal Cto. de muestreo Conversor A/D Microprocesador sdjfhkjsdhf Pantalla

Principio de funcionamiento de un osciloscopio digital Representación de formas de ondas periódicas en

Principio de funcionamiento de un osciloscopio digital Representación de formas de ondas periódicas en pantalla Señal de entrada Para ver una señal estable es preciso que la forma de onda aparezca en la misma posición relativa cada vez que se refresca la pantalla 19

Principio de funcionamiento de un osciloscopio digital El disparo (TRIGGER) en un osciloscopio digital

Principio de funcionamiento de un osciloscopio digital El disparo (TRIGGER) en un osciloscopio digital Posición de disparo Nivel de disparo El disparo marca un punto de referencia para la representación de la forma de onda en la pantalla. Tanto el nivel como la posición de disparo se pueden ajustar. 20

Principio de funcionamiento de un osciloscopio digital Operaciones matemáticas: Canal matemático (MATH): C 1

Principio de funcionamiento de un osciloscopio digital Operaciones matemáticas: Canal matemático (MATH): C 1 + C 2 C 1 - C 2 C 1 x C 2 Medidas que realiza el osciloscopio (MEASURE): - Frecuencia, valor medio, valor eficaz, valor de pico, … 21

Osciloscopio digital (Lab. VIEW) 22

Osciloscopio digital (Lab. VIEW) 22

PRACTICA DE LABORATORIO 23

PRACTICA DE LABORATORIO 23

Funcionamiento osciloscopio Pintek PS-205 24

Funcionamiento osciloscopio Pintek PS-205 24

Funcionamiento osciloscopio: Calibración 25

Funcionamiento osciloscopio: Calibración 25

Funcionamiento osciloscopio: Calibración 26

Funcionamiento osciloscopio: Calibración 26

Funcionamiento osciloscopio 27

Funcionamiento osciloscopio 27

Funcionamiento osciloscopio 28

Funcionamiento osciloscopio 28

Funcionamiento osciloscopio 29

Funcionamiento osciloscopio 29

Medición de la Frecuencia • Posicionar la onda en la pantalla. • Determinar los

Medición de la Frecuencia • Posicionar la onda en la pantalla. • Determinar los puntos de inicio y fin de la señal. • Leer el número de divisiones. • Multiplicar por la base de tiempo. • Calcular la frecuencia. 30

Funcionamiento osciloscopio: Calibración 5 div 2 div 31

Funcionamiento osciloscopio: Calibración 5 div 2 div 31

MEDICIÓN DE LA FRECUENCIA 10 div. 33

MEDICIÓN DE LA FRECUENCIA 10 div. 33

Medición de tensión • Posicionar la onda en la pantalla. • Determinar la amplitud

Medición de tensión • Posicionar la onda en la pantalla. • Determinar la amplitud de la señal • Leer el número de divisiones. • Multiplicar el número de divisiones por la escala “volts/div. ” del dial, 34

Funcionamiento osciloscopio 35

Funcionamiento osciloscopio 35

ACOPLAMIENTO 36

ACOPLAMIENTO 36

Control HOLD-OFF Secciones del Osciloscopio analógico PINTEK PS-205 37

Control HOLD-OFF Secciones del Osciloscopio analógico PINTEK PS-205 37

Control HOLD-OFF 38

Control HOLD-OFF 38

OSCILOSCOPIO ANALÓGICO Control HOLD-OFF Señal Original 39

OSCILOSCOPIO ANALÓGICO Control HOLD-OFF Señal Original 39

OSCILOSCOPIO DIGITAL l l l FLUKE SCOPEMETER 97 MULTIMETRO DIGITAL OSCILOSCOPIO CON MEMORIA 40

OSCILOSCOPIO DIGITAL l l l FLUKE SCOPEMETER 97 MULTIMETRO DIGITAL OSCILOSCOPIO CON MEMORIA 40

41

41

42

42

43

43

Conexiones de Medida 44

Conexiones de Medida 44

Prácticas con el Scopemeter • Meter • HOLD (Congela la lectura) 45

Prácticas con el Scopemeter • Meter • HOLD (Congela la lectura) 45

Prácticas con el Scopemeter • Activando la primera tecla SOFT KEY 1. El instrumento

Prácticas con el Scopemeter • Activando la primera tecla SOFT KEY 1. El instrumento indica el valor eficaz de la tensión (valor numérico) y además una traza de osciloscopio que proporciona una representación gráfica de la forma de onda. 46

Prácticas con el Scopemeter • Activando la primera tecla SOFT KEY 1, se muestra

Prácticas con el Scopemeter • Activando la primera tecla SOFT KEY 1, se muestra “Display Modes”, seleccionamos frecuencia, activando la última tecla indicada como “ENTER” (SOFT KEY 5). 47

Prácticas con el Scopemeter • MODO DE REGISTRO DEL MULTIMETRO • Pulsando la tecla

Prácticas con el Scopemeter • MODO DE REGISTRO DEL MULTIMETRO • Pulsando la tecla RECORD, se activa las lecturas máximas, mínimas y medias, acompañadas con las indicaciones horarias, tomadas desde el tiempo que se activó el modo registro. 48

Prácticas con el Scopemeter GRABACIÓN DE SEÑALES EN MEMORIA 49

Prácticas con el Scopemeter GRABACIÓN DE SEÑALES EN MEMORIA 49

Prácticas con el Scopemeter 50

Prácticas con el Scopemeter 50

Medición de Potencia con Fluke MATH 51

Medición de Potencia con Fluke MATH 51

Medición de Potencia con Fluke WAVE FORM 52

Medición de Potencia con Fluke WAVE FORM 52

Medición de Potencia con Fluke WAVE FORM 53

Medición de Potencia con Fluke WAVE FORM 53

PRACTICAS CON EL SCOPEMETER 54

PRACTICAS CON EL SCOPEMETER 54

PRACTICAS CON EL SCOPEMETER 55

PRACTICAS CON EL SCOPEMETER 55
