MONITOR primema podela funkcionisanje Monitor n n n

MONITOR primema, podela, funkcionisanje. . .

Monitor n n n Monitor ili ekran je električni izlazni uređaj koji služi za prikazivanje slike poslate sa drugog uređaja, obično grafičke kartice. Monitor je važan deo PC računara jer se preko njega vrši komunikacija korisnika sa računarom. . . Na njemu se prikazuju rezultati rada i eventualne programske poruke.

Podela monitora n n Ø Ø Monitori se mogu klasifikovati na više različitih načina. Najzastupljenija je podela po tehnologiji koju monitori koriste, tu spadaju: CRT (Cathode Ray Tube) – monitori sa katodnom cevi; LCD (Liquid Crystal Display) – monitori sa tečnim kristalom; LED (Light Emitting Diode) – monitori sa svetlosnim diodama; GPD (Gas Plasma Display) – monitori sa gasnom plazmom

CRT monitori. . . n n n Do skoro najčešći izlazni uređaj PC-a. . . Funkcionisanje: Katodnu cev (CRT) pronašao je nemacki naucnik Ferdinand Braun 1897. godine Prvi put je upotrebljena 1940 -ih godina u televizorima Cevi koje se danas nalaze u savremenim monitorima pretrpele modifikacije da bi se poboljšao kvalitet slike, ali i dalje rade po istom principu. U principu, katodna cev je zapecacena staklena flaša, bez vazduha u svojoj unutrašnjosti. . .

CRT monitori. . . n n n Katodna cev pocinje sa grlicem i konusno se širi, sve dok ne oblikuje široku osnovu. Osnova je "ekran" monitora koji je sa unutrašnje strane pokriven matricom od više hiljada sicušnih fosfornih tacaka. Svaka tacka se sastoji od tri čestice obojenog fosfora: jedne crvene, jedne zelene i jedne plave. Ti skupovi fosfornih čestiva čine PIXEL. Slika nastaje kada elektronski mlaz udari u fosforne tačke i one tada zasvetle.

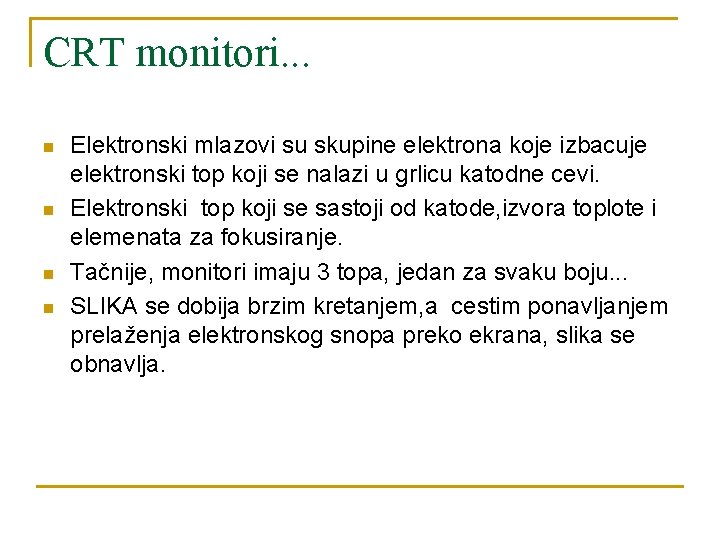

CRT monitori. . . n n Elektronski mlazovi su skupine elektrona koje izbacuje elektronski top koji se nalazi u grlicu katodne cevi. Elektronski top koji se sastoji od katode, izvora toplote i elemenata za fokusiranje. Tačnije, monitori imaju 3 topa, jedan za svaku boju. . . SLIKA se dobija brzim kretanjem, a cestim ponavljanjem prelaženja elektronskog snopa preko ekrana, slika se obnavlja.

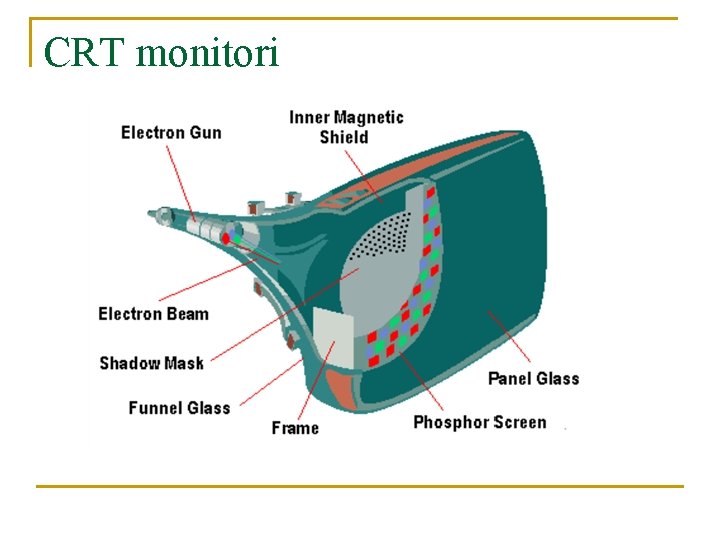

CRT monitori

CRT monitori. . . n n n MANE: Glomaznost Sporo obnavljanje slike Štetnost Velika potrošnja

LCD monitori. . . n n n Tanki ravni monitori Za razliku od CRT monitora, rade na principu tečnih kristala. Troše mnogo manje el. energije. . . Prvi put su proizvedeni 1971. ILIXCO- prvi proizvođač Danas naziva LDS Incorporated.

LCD monitori. . . n Tečni kristal je želatinasta masa, koja je smeštena između prozirnih elektroda. Pod delovanjem upravljačkog napona na elektrode, čestice kristala se orijentišu u određenom smeru i počinju ispoljavati polarizirajući efekat, propuštajući samo određeni deo svetlosnog spektra. Propuštanjem željenog dela spektra i blokiranjem neželjenog određuje se intenzitet i boja svetlosnog elementa (pixela) i na taj način se može generisati slika kao matrica upravljivih piksala.

LCD monitori. . . n n Kada se svetlost u manjoj ili većoj meri reflektuje ili apsorbuje, slika ne vidi isto iz svih uglova. U LCD monitore spadaju i: TFT(Thin-Film Transistor) Ne sadrže katodnu cev , već tečne kristale između dve staklene ploče, dva polarizaciona filtera, filtera boje i dva sloja za poravnavanje. Iza ovih slojeva se nalazi pozadinsko osvetljenje koje se obično sastoji od više fluorescentnih lampi. Dovođenjem napona na sloj za poravnavanje se stvara električno polje koje poravnava tečne kristale, što onemogućava svetlosti da prođe kroz njih, dok se ukidanjem napona omogućava prolaz.

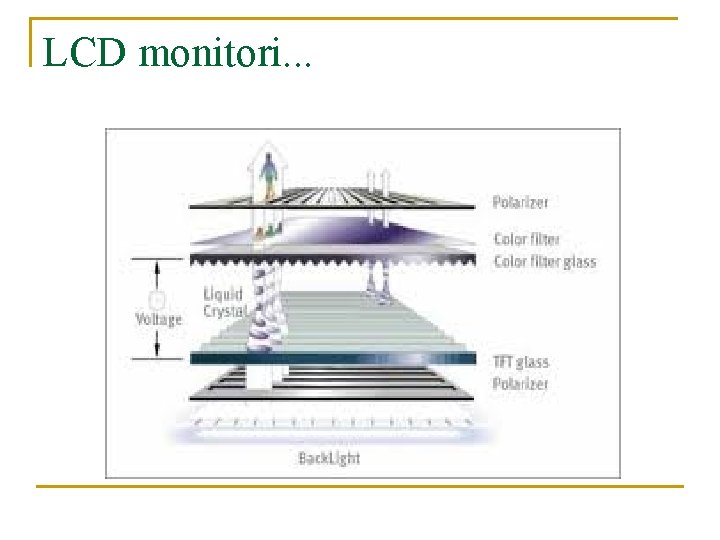

LCD monitori. . .

LCD monitori. . . n n Kod TFT monitora osvežavanje vrši samo kada je to potrebno (kada se na slici nešto pomera). Brzina savremenih TFT monitora je 2 mili sekunde ili 500 slika u sekundi za primer uzmite monitor od 16 ms je imao nešto više od 50 slika u sekundi. Mogućnost DVI konekcije

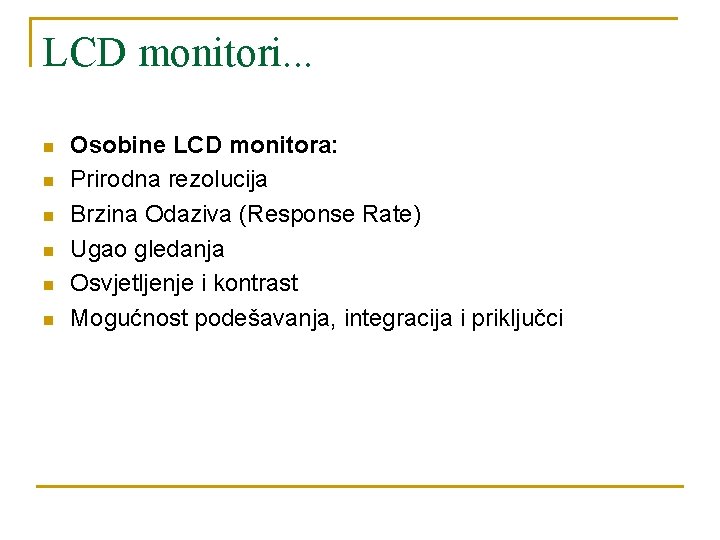

LCD monitori. . . n n n Osobine LCD monitora: Prirodna rezolucija Brzina Odaziva (Response Rate) Ugao gledanja Osvjetljenje i kontrast Mogućnost podešavanja, integracija i priključci

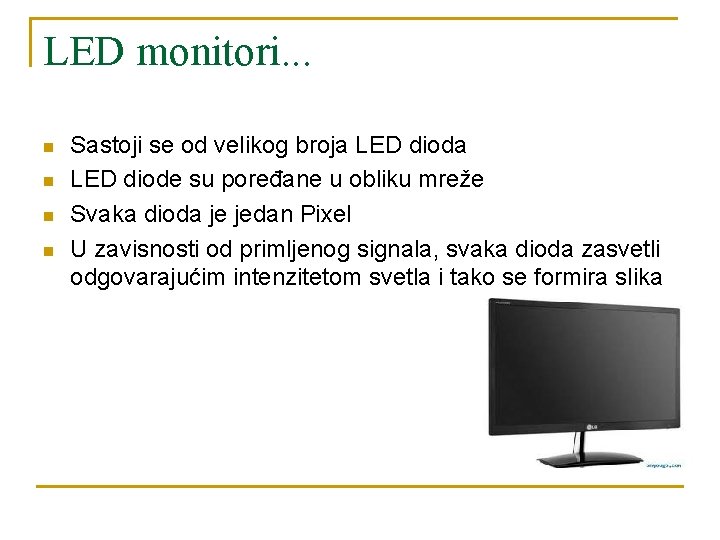

LED monitori. . . n n Sastoji se od velikog broja LED diode su poređane u obliku mreže Svaka dioda je jedan Pixel U zavisnosti od primljenog signala, svaka dioda zasvetli odgovarajućim intenzitetom svetla i tako se formira slika

GPD monitori. . . n n n Monitori sa gasnom plazmom Sastoje se iz velikog broja minijaturnih sijalica napunjenih gasom One su povezane u mrežu između dve staklene ploče Dva druga staklena zaslona sadrže električne provodnike poređane u redove Ovi provodnici su povezani sa svakom od sijalica Svaka sijalica zasvetli odgovarajućim intenzitetom kada primi signal sa preseka njenih provodnika, i tako se formira slika. . .

GPD monitori. . .

Monitori. . . n Ø Ø Mogu da se dele i prema: Veličini ekrana: 14”, 15”, 17”, 19”, 21”, 22”, 24”. . Rezoluciji: 800 x 600, 1024 x 768, 1280 x 1024. .
