NENOSILNA KONSTRUKCIJA PREDELNE STENE SPUENI OBEENI STROPOVI OKNA

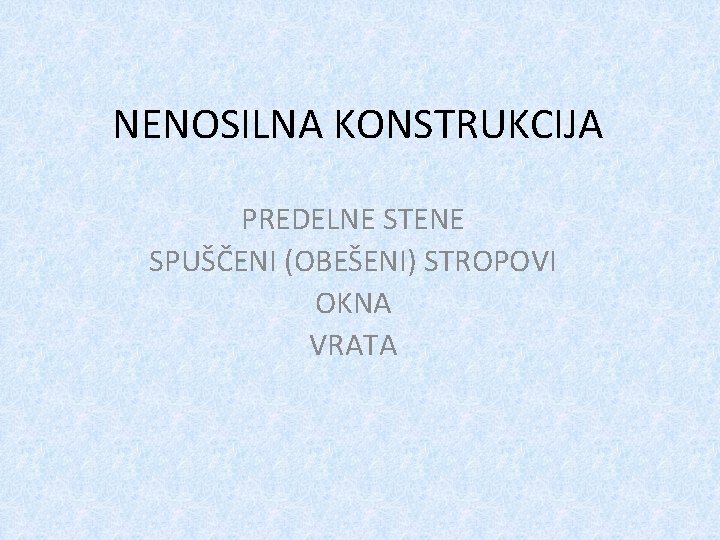

NENOSILNA KONSTRUKCIJA PREDELNE STENE SPUŠČENI (OBEŠENI) STROPOVI OKNA VRATA

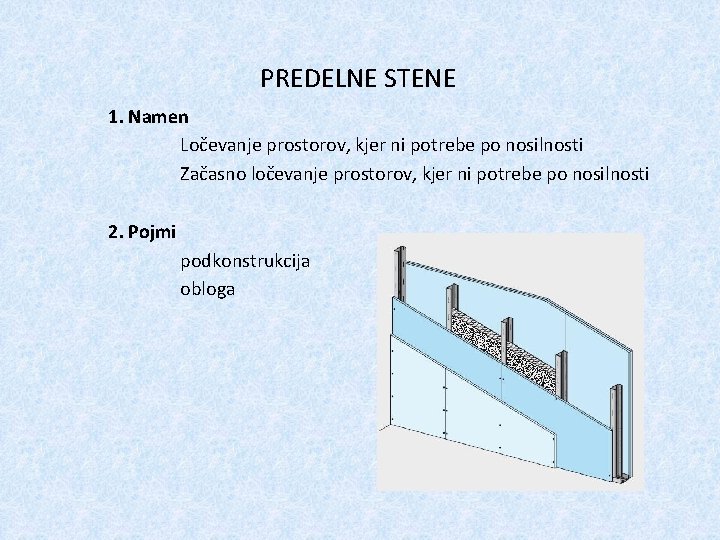

PREDELNE STENE 1. Namen Ločevanje prostorov, kjer ni potrebe po nosilnosti Začasno ločevanje prostorov, kjer ni potrebe po nosilnosti 2. Pojmi podkonstrukcija obloga

PREDELNE STENE 3. vrste – tipolgija (glede na material): Lesene: Deske Lesene plošče (iverke, vezane plošče, OSB, KLH…),

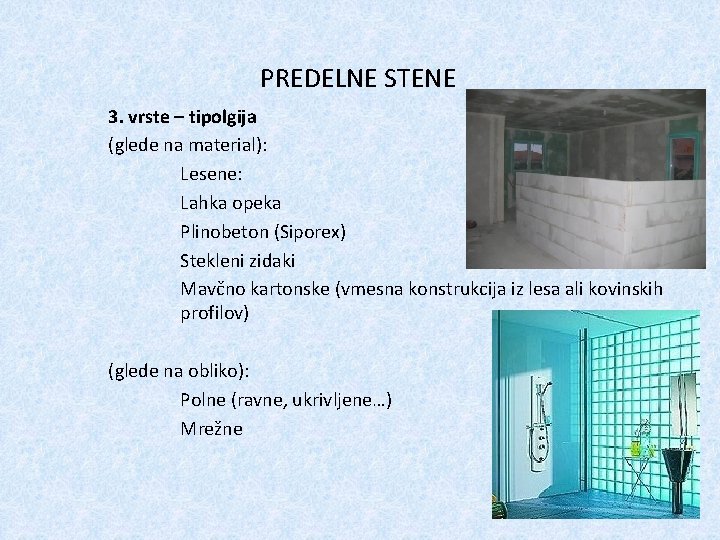

PREDELNE STENE 3. vrste – tipolgija (glede na material): Lesene: Lahka opeka Plinobeton (Siporex) Stekleni zidaki Mavčno kartonske (vmesna konstrukcija iz lesa ali kovinskih profilov) (glede na obliko): Polne (ravne, ukrivljene…) Mrežne

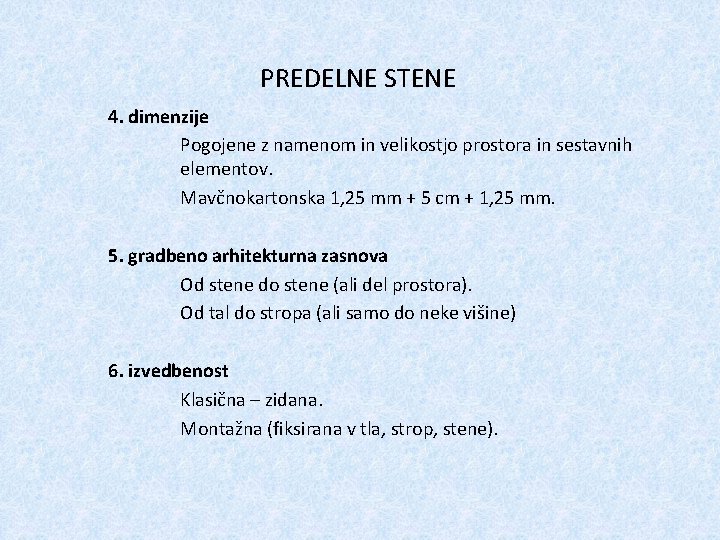

PREDELNE STENE 4. dimenzije Pogojene z namenom in velikostjo prostora in sestavnih elementov. Mavčnokartonska 1, 25 mm + 5 cm + 1, 25 mm. 5. gradbeno arhitekturna zasnova Od stene do stene (ali del prostora). Od tal do stropa (ali samo do neke višine) 6. izvedbenost Klasična – zidana. Montažna (fiksirana v tla, strop, stene).

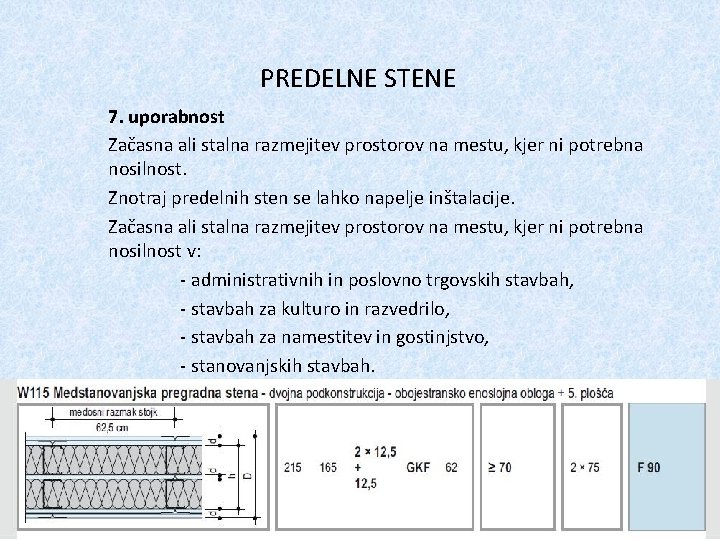

PREDELNE STENE 7. uporabnost Začasna ali stalna razmejitev prostorov na mestu, kjer ni potrebna nosilnost. Znotraj predelnih sten se lahko napelje inštalacije. Začasna ali stalna razmejitev prostorov na mestu, kjer ni potrebna nosilnost v: - administrativnih in poslovno trgovskih stavbah, - stavbah za kulturo in razvedrilo, - stavbah za namestitev in gostinjstvo, - stanovanjskih stavbah.

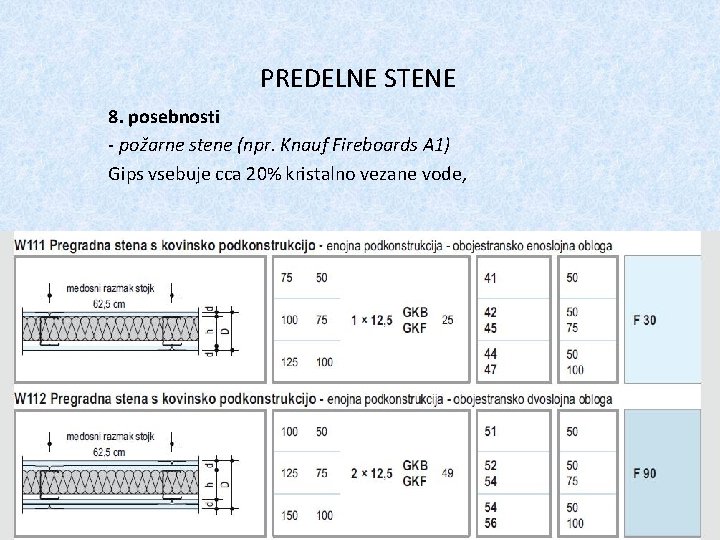

PREDELNE STENE 8. posebnosti - požarne stene (npr. Knauf Fireboards A 1) Gips vsebuje cca 20% kristalno vezane vode,

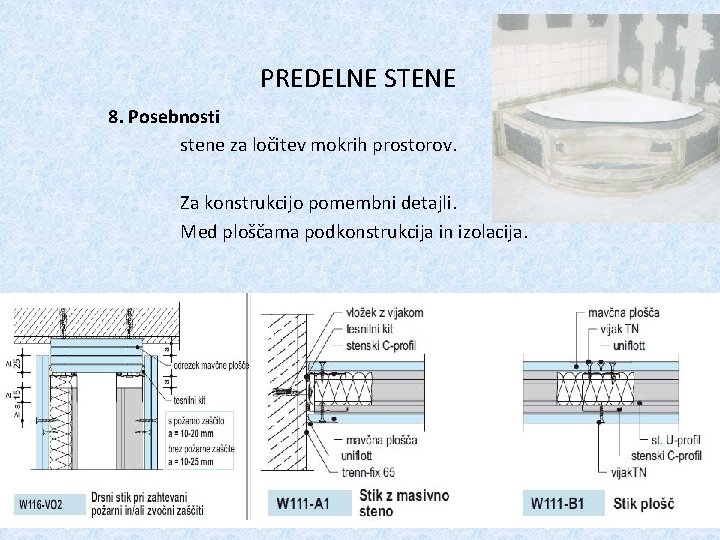

PREDELNE STENE 8. Posebnosti stene za ločitev mokrih prostorov. Za konstrukcijo pomembni detajli. Med ploščama podkonstrukcija in izolacija.

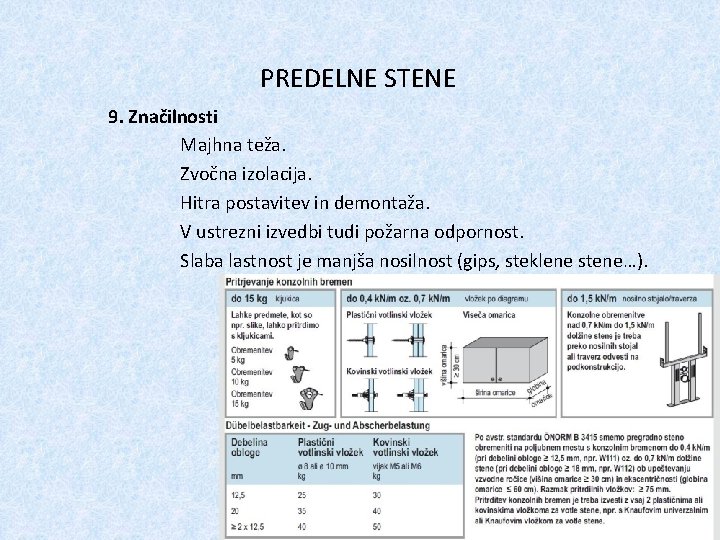

PREDELNE STENE 9. Značilnosti Majhna teža. Zvočna izolacija. Hitra postavitev in demontaža. V ustrezni izvedbi tudi požarna odpornost. Slaba lastnost je manjša nosilnost (gips, steklene stene…).

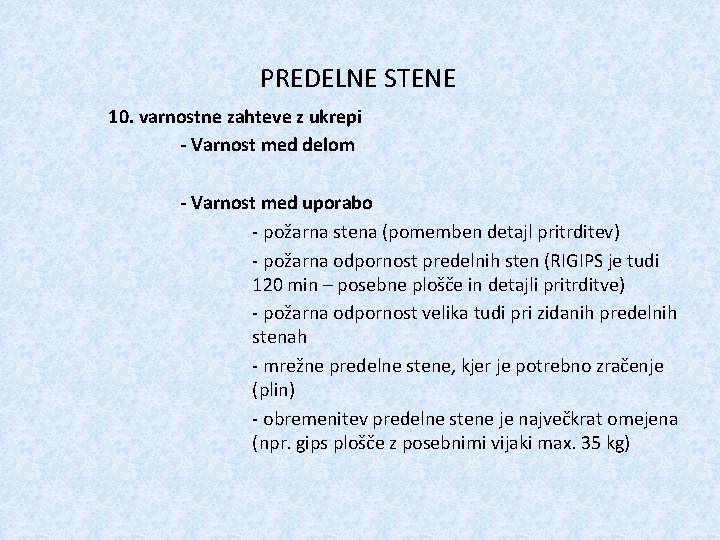

PREDELNE STENE 10. varnostne zahteve z ukrepi - Varnost med delom - Varnost med uporabo - požarna stena (pomemben detajl pritrditev) - požarna odpornost predelnih sten (RIGIPS je tudi 120 min – posebne plošče in detajli pritrditve) - požarna odpornost velika tudi pri zidanih predelnih stenah - mrežne predelne stene, kjer je potrebno zračenje (plin) - obremenitev predelne stene je največkrat omejena (npr. gips plošče z posebnimi vijaki max. 35 kg)

SPUŠČENI (OBEŠEN) STROP 1. Namen Znižati prostor. Izboljšati zvočno izolacijo. Zakriti prostor za inštalacije. Doseči raven prostor z vgrajenimi svetili, ventilacijo, napeljavami za varstvo pred požarom V stropno ploščo je težko že predhodno vgraditi vse napeljave. 2. pojmi Sidrni vijaki. Podkonstrukcija (vešalke, nosilci). Plošče.

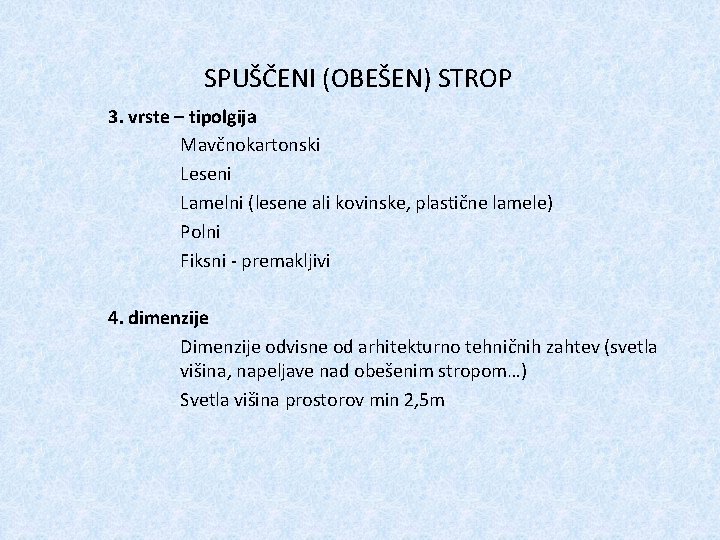

SPUŠČENI (OBEŠEN) STROP 3. vrste – tipolgija Mavčnokartonski Leseni Lamelni (lesene ali kovinske, plastične lamele) Polni Fiksni - premakljivi 4. dimenzije Dimenzije odvisne od arhitekturno tehničnih zahtev (svetla višina, napeljave nad obešenim stropom…) Svetla višina prostorov min 2, 5 m

SPUŠČENI (OBEŠEN) STROP 5. gradbeno arhitekturna zasnova - enotna ploskev, senčna fuga, - razgiban strop 6. izvedbenost - naredi po tem, ko je nosilni strop dokončan 7. uporabnost - administrativne stavbe - zgradbe za kulturo in razvedrilo - poslovno trgovske stavbe - stavbe za namestitev in gostinjstvo

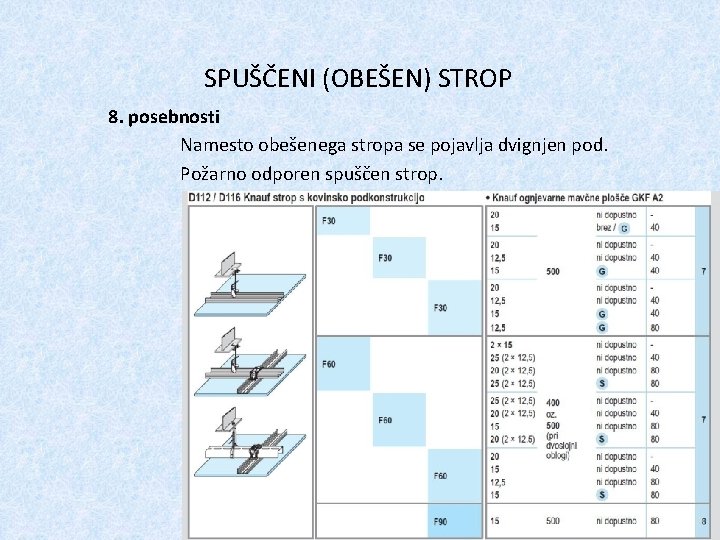

SPUŠČENI (OBEŠEN) STROP 8. posebnosti Namesto obešenega stropa se pojavlja dvignjen pod. Požarno odporen spuščen strop.

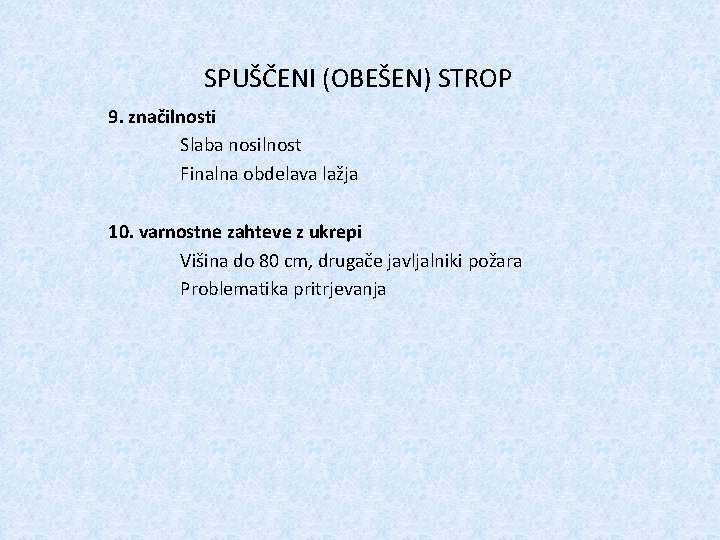

SPUŠČENI (OBEŠEN) STROP 9. značilnosti Slaba nosilnost Finalna obdelava lažja 10. varnostne zahteve z ukrepi Višina do 80 cm, drugače javljalniki požara Problematika pritrjevanja

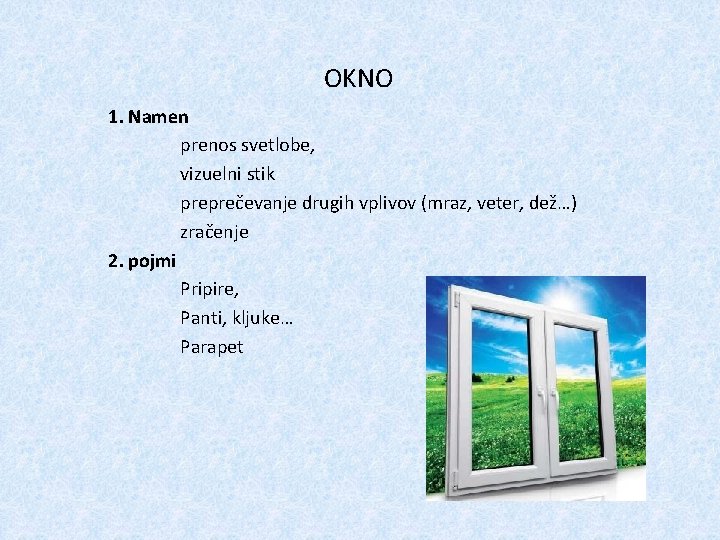

OKNO 1. Namen prenos svetlobe, vizuelni stik preprečevanje drugih vplivov (mraz, veter, dež…) zračenje 2. pojmi Pripire, Panti, kljuke… Parapet

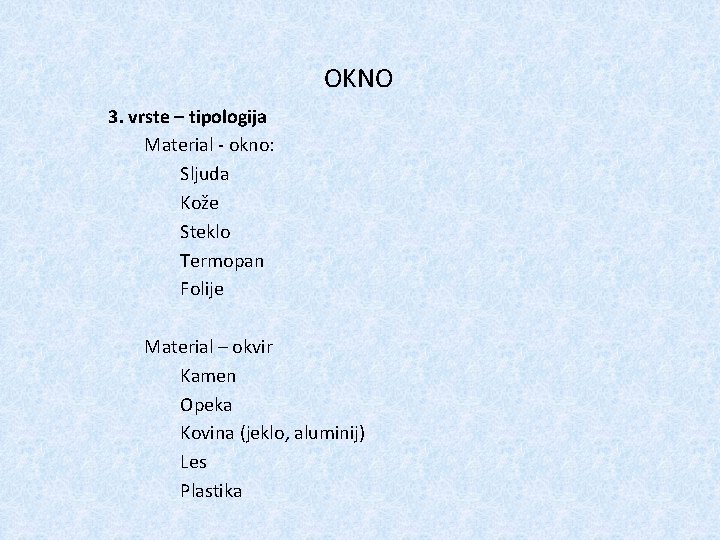

OKNO 3. vrste – tipologija Material - okno: Sljuda Kože Steklo Termopan Folije Material – okvir Kamen Opeka Kovina (jeklo, aluminij) Les Plastika

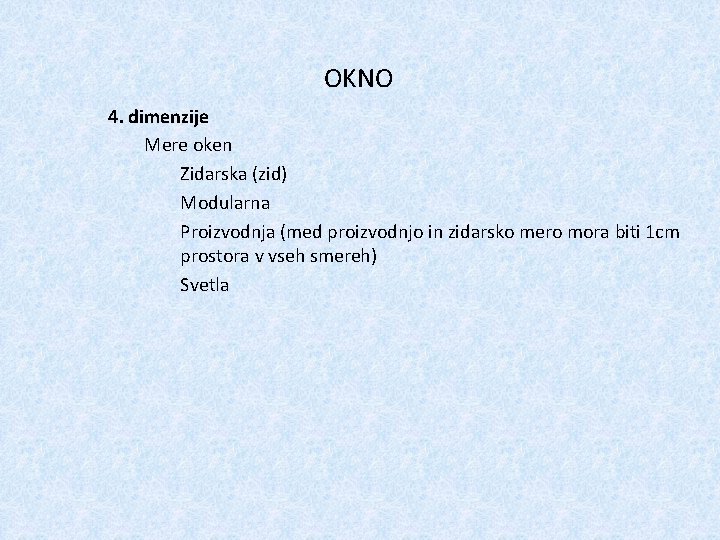

OKNO 4. dimenzije Mere oken Zidarska (zid) Modularna Proizvodnja (med proizvodnjo in zidarsko mero mora biti 1 cm prostora v vseh smereh) Svetla

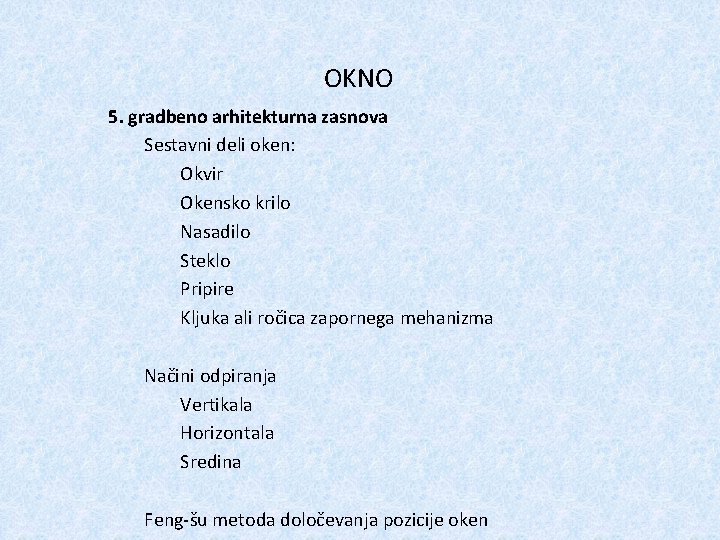

OKNO 5. gradbeno arhitekturna zasnova Sestavni deli oken: Okvir Okensko krilo Nasadilo Steklo Pripire Kljuka ali ročica zapornega mehanizma Načini odpiranja Vertikala Horizontala Sredina Feng-šu metoda določevanja pozicije oken

OKNO 6. izvedbenost Stenska okna Strešna okna Zunanja okna Notranja okna 7. uporabnost V vseh zgradbah

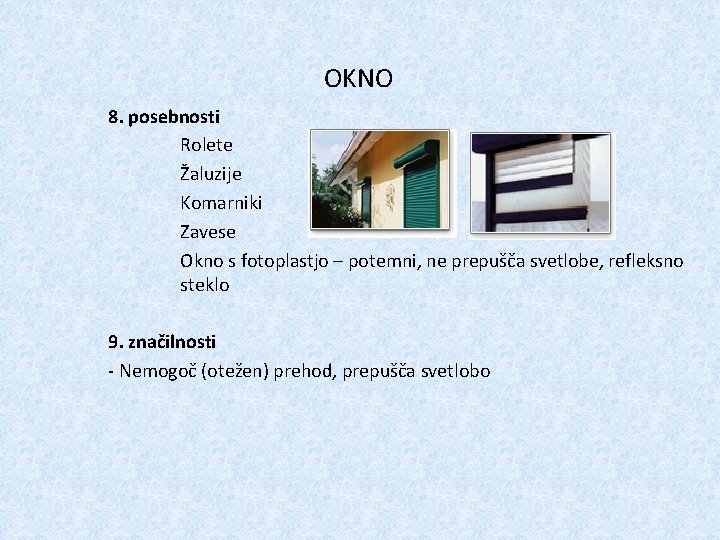

OKNO 8. posebnosti Rolete Žaluzije Komarniki Zavese Okno s fotoplastjo – potemni, ne prepušča svetlobe, refleksno steklo 9. značilnosti - Nemogoč (otežen) prehod, prepušča svetlobo

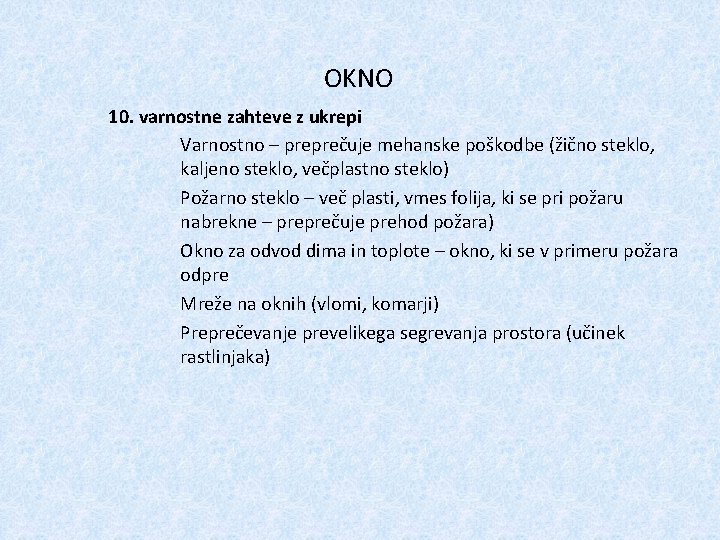

OKNO 10. varnostne zahteve z ukrepi Varnostno – preprečuje mehanske poškodbe (žično steklo, kaljeno steklo, večplastno steklo) Požarno steklo – več plasti, vmes folija, ki se pri požaru nabrekne – preprečuje prehod požara) Okno za odvod dima in toplote – okno, ki se v primeru požara odpre Mreže na oknih (vlomi, komarji) Preprečevanje prevelikega segrevanja prostora (učinek rastlinjaka)

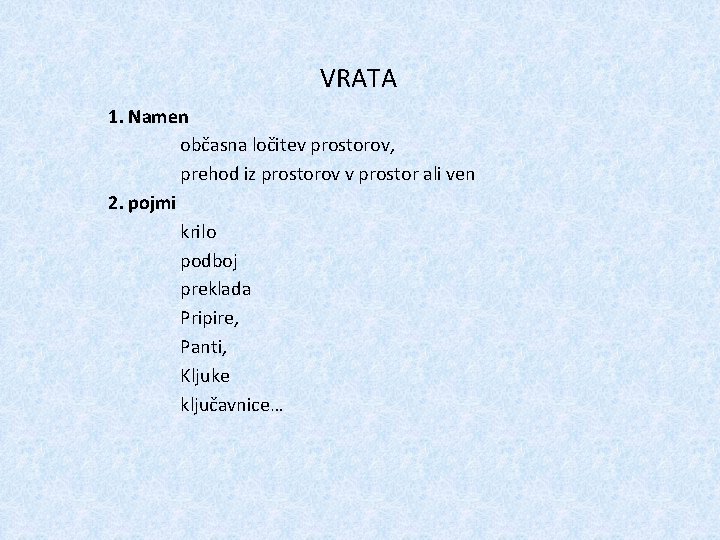

VRATA 1. Namen občasna ločitev prostorov, prehod iz prostorov v prostor ali ven 2. pojmi krilo podboj preklada Pripire, Panti, Kljuke ključavnice…

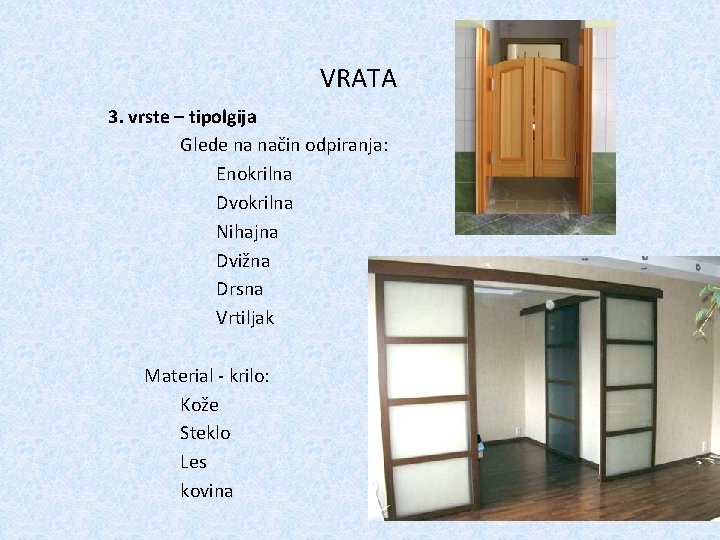

VRATA 3. vrste – tipolgija Glede na način odpiranja: Enokrilna Dvokrilna Nihajna Dvižna Drsna Vrtiljak Material - krilo: Kože Steklo Les kovina

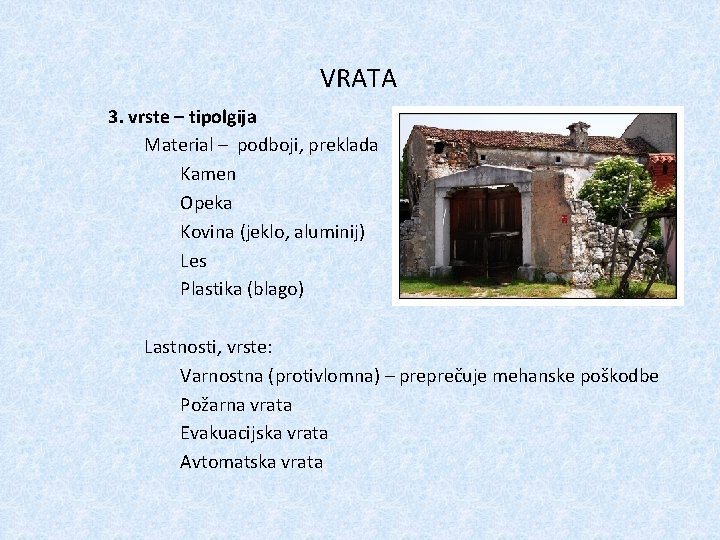

VRATA 3. vrste – tipolgija Material – podboji, preklada Kamen Opeka Kovina (jeklo, aluminij) Les Plastika (blago) Lastnosti, vrste: Varnostna (protivlomna) – preprečuje mehanske poškodbe Požarna vrata Evakuacijska vrata Avtomatska vrata

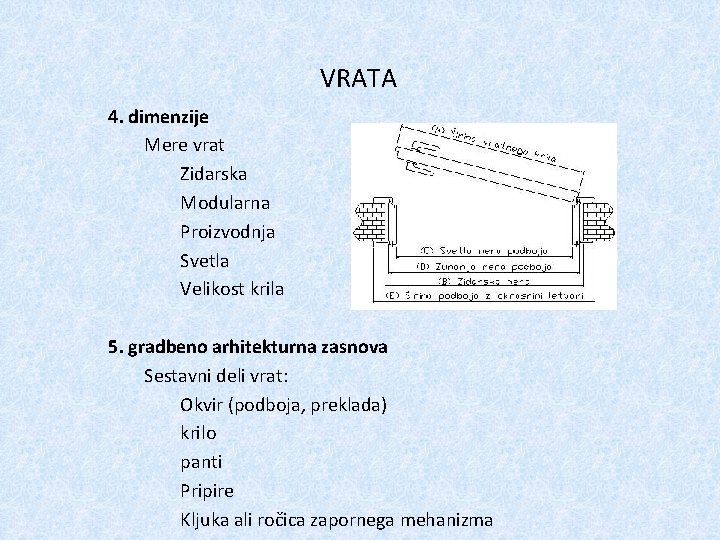

VRATA 4. dimenzije Mere vrat Zidarska Modularna Proizvodnja Svetla Velikost krila 5. gradbeno arhitekturna zasnova Sestavni deli vrat: Okvir (podboja, preklada) krilo panti Pripire Kljuka ali ročica zapornega mehanizma

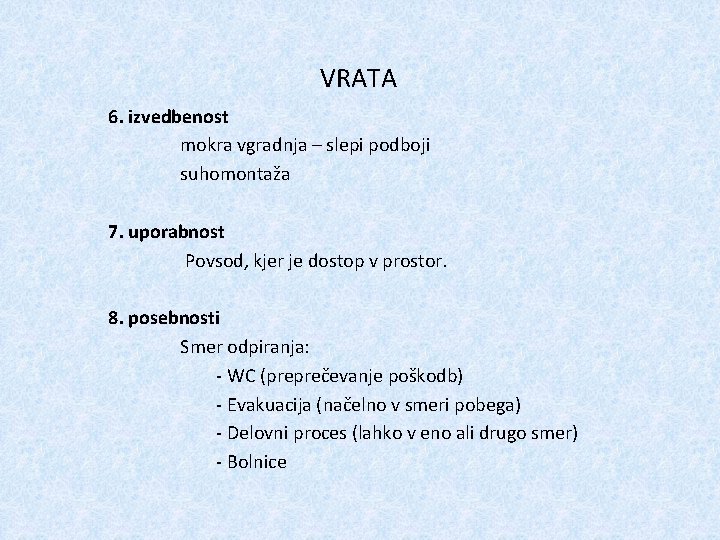

VRATA 6. izvedbenost mokra vgradnja – slepi podboji suhomontaža 7. uporabnost Povsod, kjer je dostop v prostor. 8. posebnosti Smer odpiranja: - WC (preprečevanje poškodb) - Evakuacija (načelno v smeri pobega) - Delovni proces (lahko v eno ali drugo smer) - Bolnice

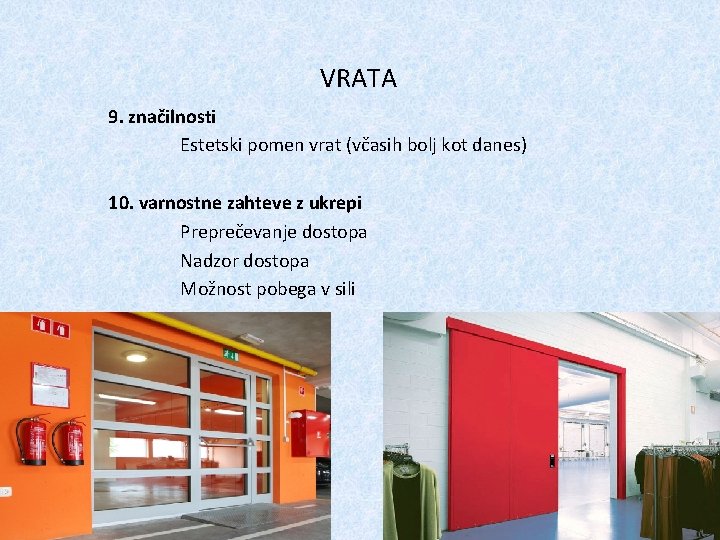

VRATA 9. značilnosti Estetski pomen vrat (včasih bolj kot danes) 10. varnostne zahteve z ukrepi Preprečevanje dostopa Nadzor dostopa Možnost pobega v sili
