MINISTÉRIO DA EDUCAÇÃO SECRETARIA DE EDUCAÇÃO PROFISSIONAL E TECNOLÓGICA INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA CAMPUS JOINVILLE DEPARTAMENTO DO DESENVOLVIMENTO DO ENSINO COORDENAÇÃO ACADÊMICA Eletronica Eletrostática – Campo Elétrico Prof. Luis S. B. Marques

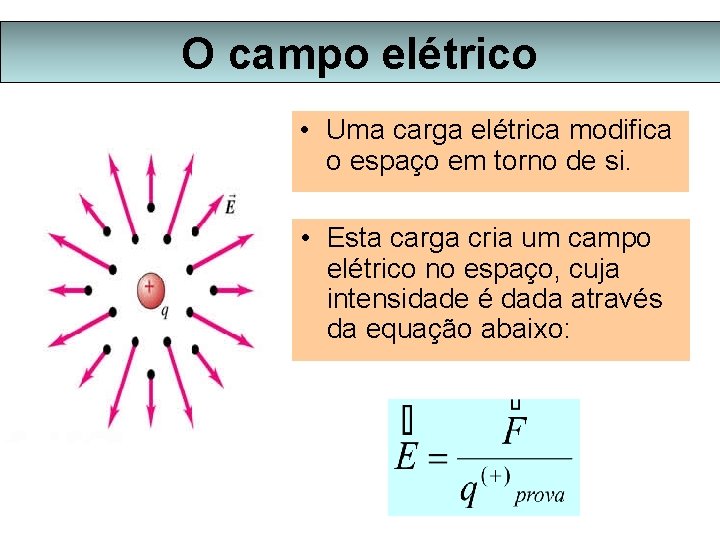

O campo elétrico • Uma carga elétrica modifica o espaço em torno de si. • Esta carga cria um campo elétrico no espaço, cuja intensidade é dada através da equação abaixo:

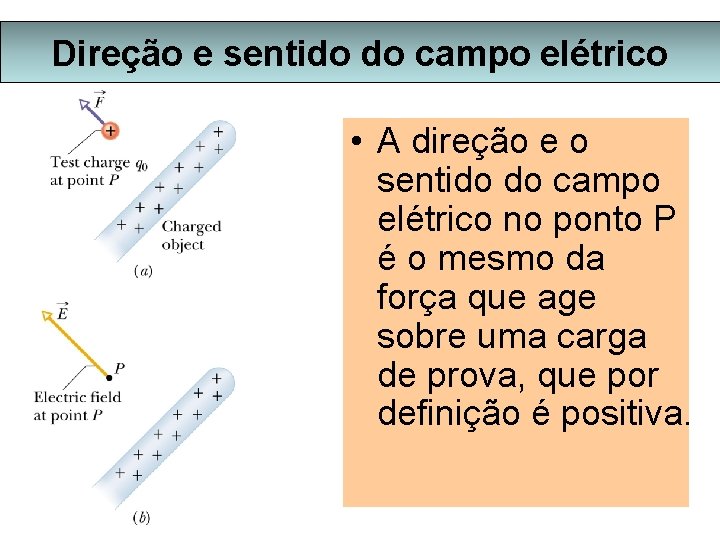

Direção e sentido do campo elétrico • A direção e o sentido do campo elétrico no ponto P é o mesmo da força que age sobre uma carga de prova, que por definição é positiva.

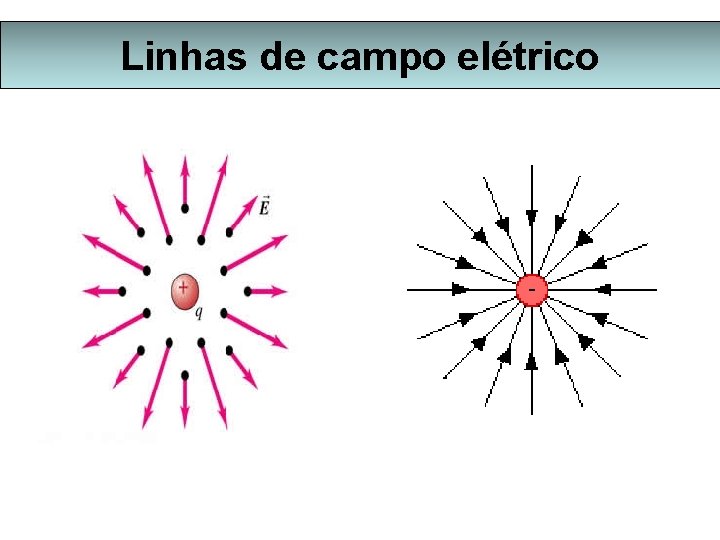

Linhas de campo elétrico

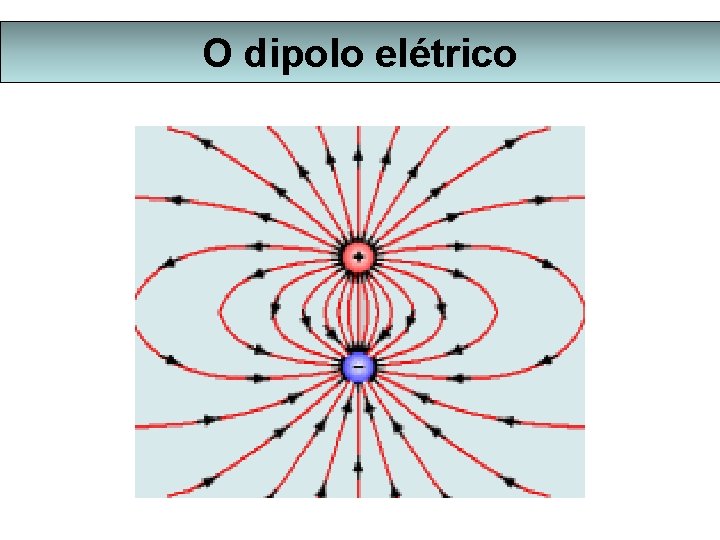

O dipolo elétrico

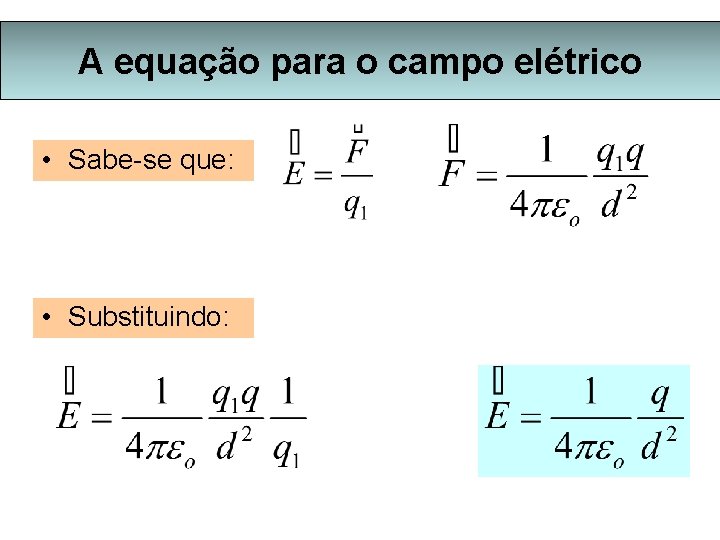

A equação para o campo elétrico • Sabe-se que: • Substituindo:

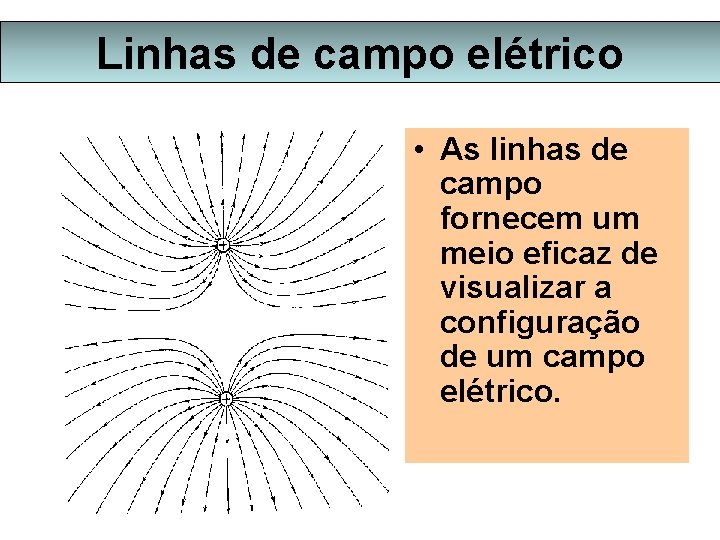

Linhas de campo elétrico • As linhas de campo fornecem um meio eficaz de visualizar a configuração de um campo elétrico.

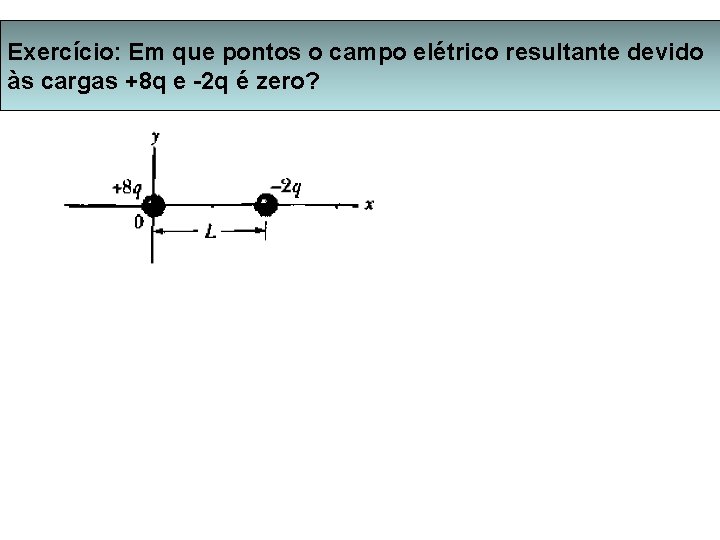

Exercício: Em que pontos o campo elétrico resultante devido às cargas +8 q e -2 q é zero?

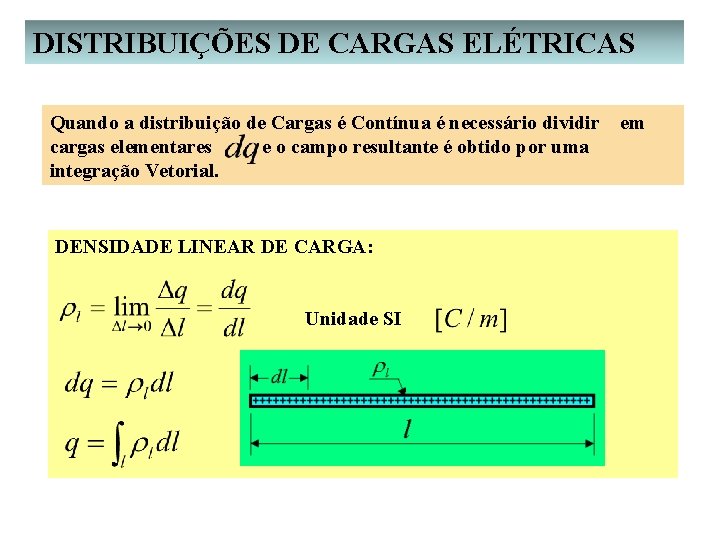

DISTRIBUIÇÕES DE CARGAS ELÉTRICAS Quando a distribuição de Cargas é Contínua é necessário dividir cargas elementares e o campo resultante é obtido por uma integração Vetorial. DENSIDADE LINEAR DE CARGA: Unidade SI em

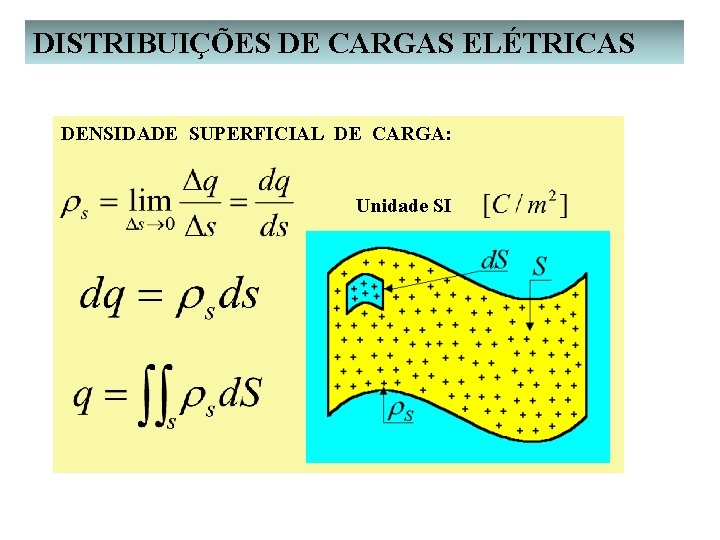

DISTRIBUIÇÕES DE CARGAS ELÉTRICAS DENSIDADE SUPERFICIAL DE CARGA: Unidade SI

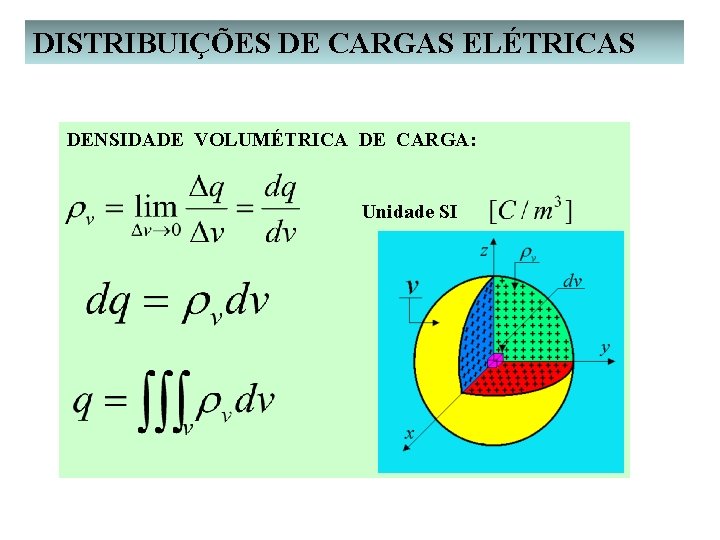

DISTRIBUIÇÕES DE CARGAS ELÉTRICAS DENSIDADE VOLUMÉTRICA DE CARGA: Unidade SI

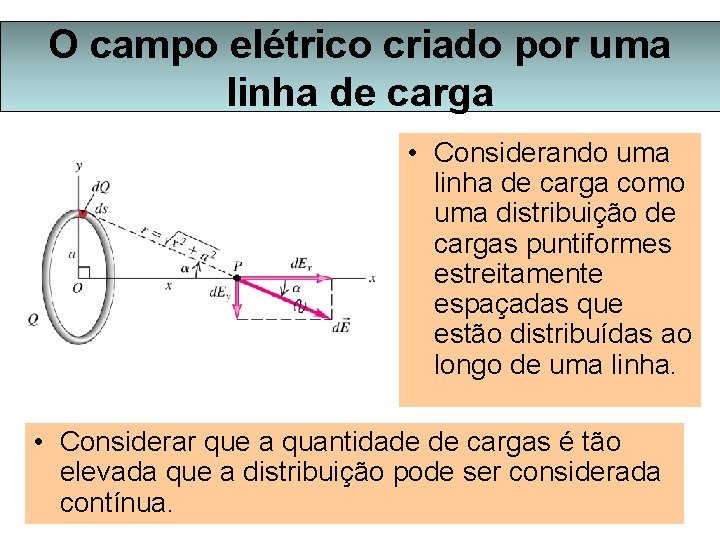

O campo elétrico criado por uma linha de carga • Considerando uma linha de carga como uma distribuição de cargas puntiformes estreitamente espaçadas que estão distribuídas ao longo de uma linha. • Considerar que a quantidade de cargas é tão elevada que a distribuição pode ser considerada contínua.

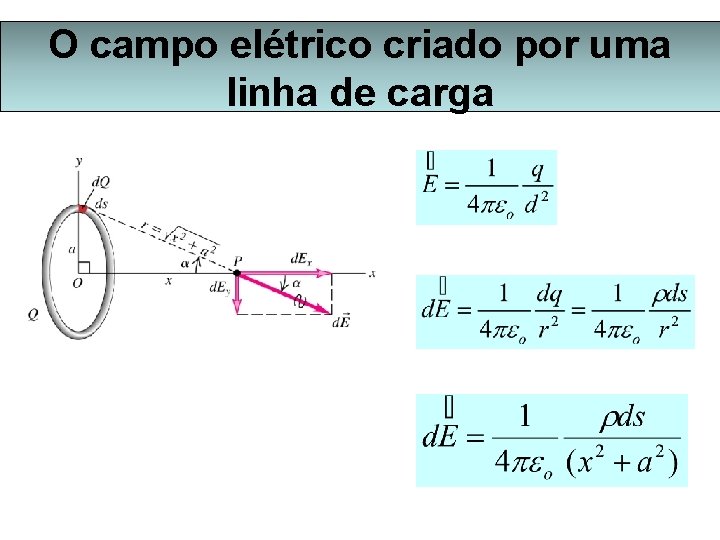

O campo elétrico criado por uma linha de carga

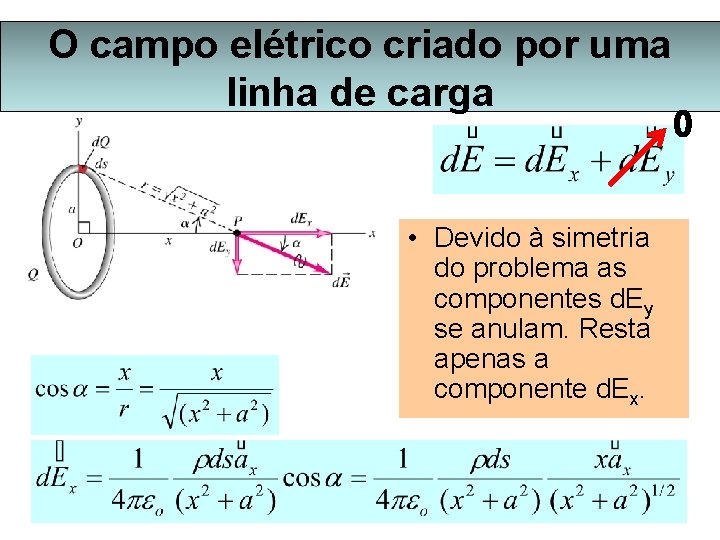

O campo elétrico criado por uma linha de carga • Devido à simetria do problema as componentes d. Ey se anulam. Resta apenas a componente d. Ex.

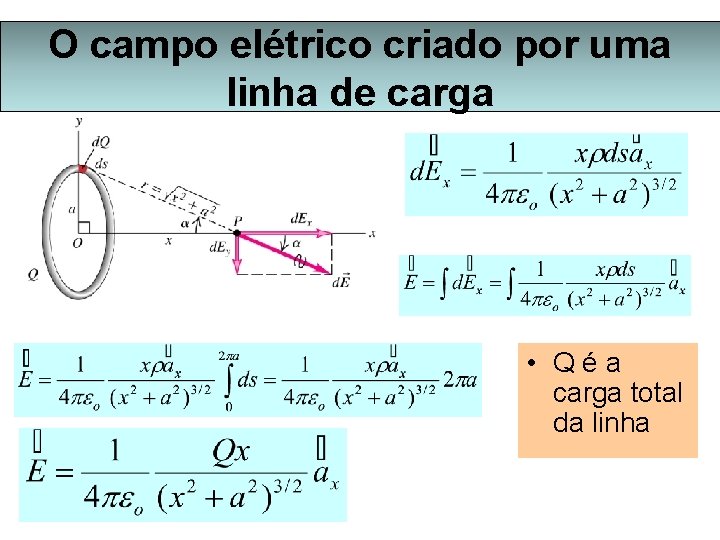

O campo elétrico criado por uma linha de carga • Qéa carga total da linha

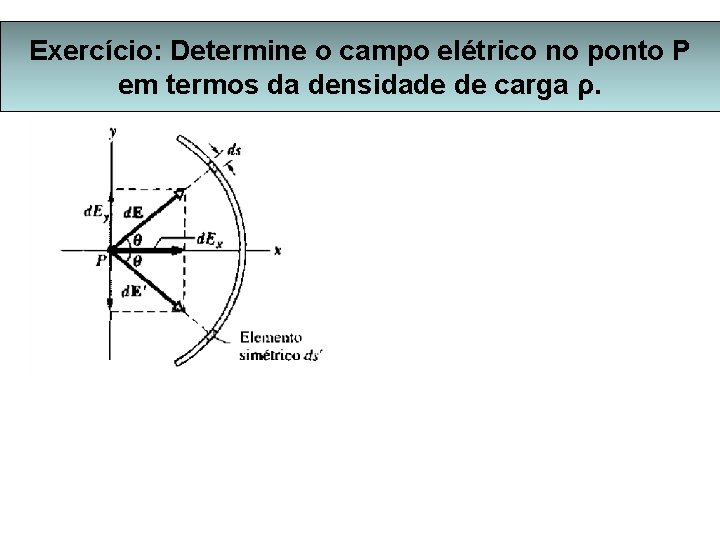

Exercício: Determine o campo elétrico no ponto P em termos da densidade de carga ρ.

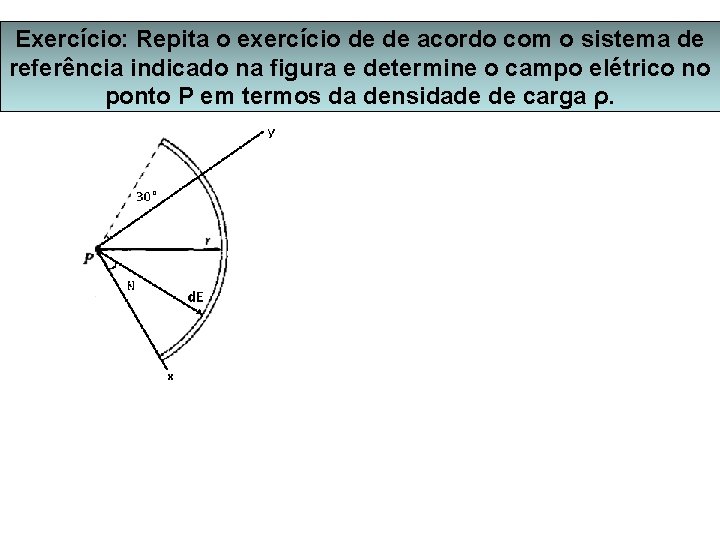

Exercício: Repita o exercício de de acordo com o sistema de referência indicado na figura e determine o campo elétrico no ponto P em termos da densidade de carga ρ.
