Medios de transmisión Introducción a la red Lan y Wan

Transmisión de datos Es la transferencia física de datos por un canal de comunicación punto a punto o punto a multipunto. Los datos se representan como: ● ● ● una señal electromagnética una señal de tensión eléctrica ondas radioeléctricas microondas infrarrojos.

Formas – Señal analógica ● ● Es una onda electromagnética que varía continuamente y trabaja con valores en un rango amplio (No infinitos, ya que está limitada por el medio de comunicación que utiliza ). La transmisión analógica de datos consiste en el envío de información en forma de ondas, a través de un medio de transmisión físico. Ej: teléfono fijo, cable tv, radio.

Formas – Señal digital ● Se le representa con una onda cuadrada. La forma más sencilla de transmisión digital es la binaria, en la cual a cada elemento de información se le asigna uno de dos posibles estados (cero y uno). Ej: tv digital, internet

Trans. Digital – Ventajas Existen muchas razones para dar preferencia a los circuitos digitales sobre los circuitos analógicos Reproducibilidad de resultados Facilidad de diseño. Flexibilidad y funcionalidad. Programabilidad. Velocidad. Economía. Avance tecnológico constante. Precisión y tolerancia a fallos en la transmisión ● Componentes de procesamiento ● Almacenamiento de señales ● ● ● ●

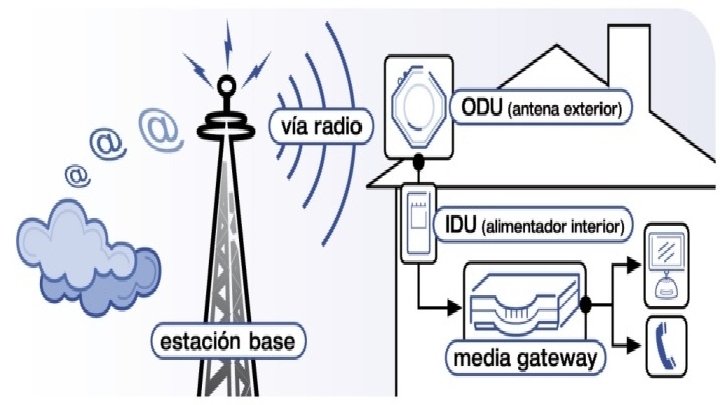

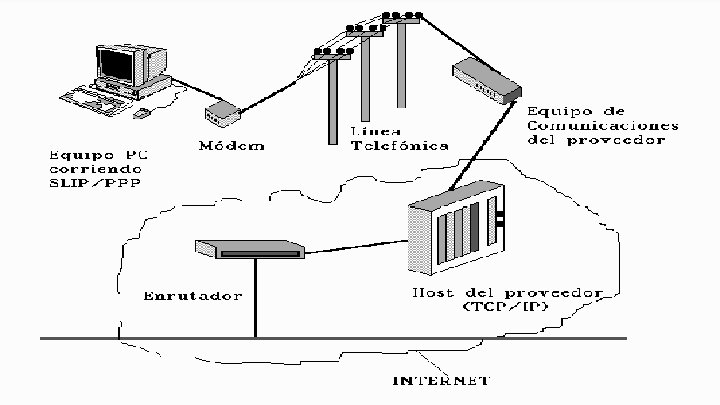

Internet primeros pasos En sus comienzos internes llegaba a cada conexión del usuario via analogica y luego era convertida a digital

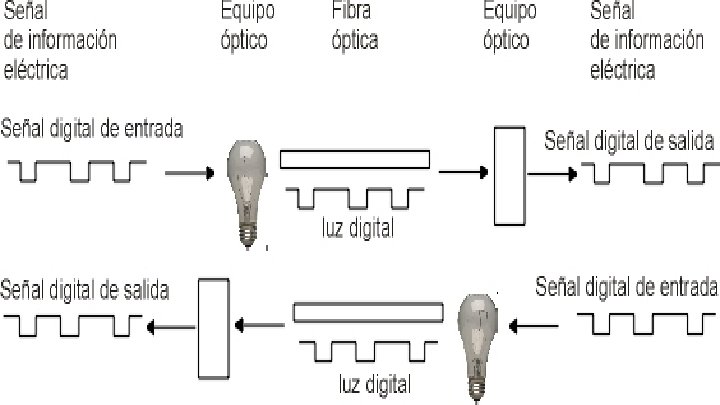

Fibra Óptica Es un método de transmisión de información de un lugar a otro enviando señales de luz a través de fibra óptica. La luz en forma de ondas electromagnéticas viajeras es modulada para transmitir información. Debido a sus ventajas sobre la transmisión eléctrica, la fibra óptica ha sustituido en gran medida las comunicaciones mediante cables de cobre en las redes del mundo desarrollado.

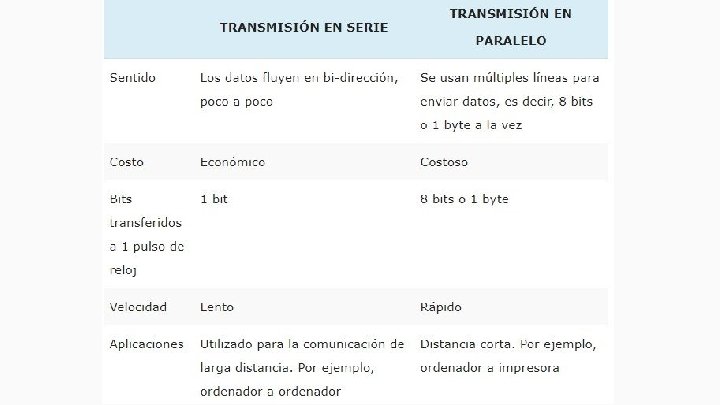

Trans. Modos Transmisión paralela : es el envío de datos de byte en byte, sobre un mínimo de ocho líneas paralelas a través de una interfaz paralela, por ejemplo la interfaz paralela. Transmisión en serie : es el envío de datos bit a bit sobre una interfaz serie.

Cuestiones importantes Codificación de señales de transmisión A fin de que sea posible el intercambio de datos seguro, se pueden codificar las señales enviadas. Esto depende, básicamente, del medio físico que se utilice para transmitir datos, de la garantía de la integridad de los mismos y de la velocidad de transmisión. Protocolos de comunicación Un protocolo es un lenguaje común utilizado por todos los actores en la comunicación para intercambiar datos LOS DRIVERS SON LOS ENCARGADOS DE ESTE TRABAJO DENTRO DE NUESTROS DISPOSITIVOS.

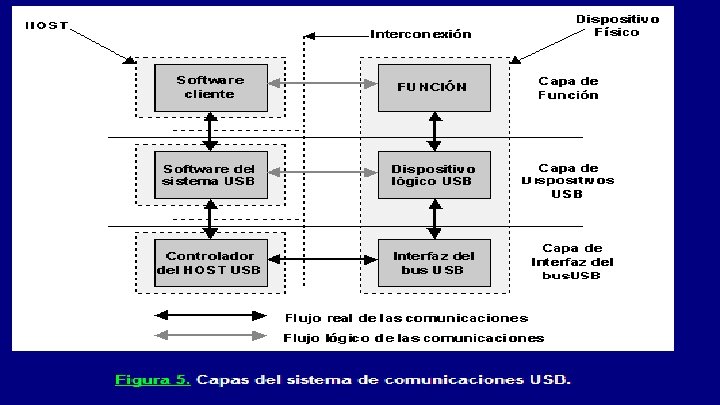

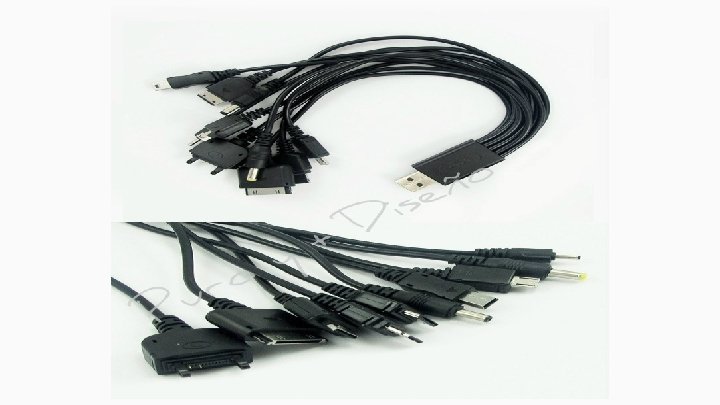

Universal Serial Bus (USB) Es un bus de comunicaciones que sigue un estándar que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación eléctrica entre computadoras, periféricos y dispositivos electrónicos. Su desarrollo partió de un grupo de empresas del sector que buscaban unificar la forma de conectar periféricos a sus equipos, por aquella época poco compatibles entre sí, entre las que estaban Intel, Microsoft, IBM, Compaq, DEC, NEC y Nortel. La primera especificación completa 1. 0 se publicó en 1996, pero en 1998 con la especificación 1. 1 comenzó a usarse de forma masiva.

Medios de transmisión Es el canal que permite la transmisión de información entre dos terminales de un sistema de transmisión. La transmisión se realiza habitualmente empleando ondas electromagnéticas que se propagan a través del canal. A veces el canal es un medio físico y otras veces no, ya que las ondas electromagnéticas son susceptibles de ser transmitidas por el vacío. Dependiendo de la forma de conducir la señal se pueden clasificar en dos grandes grupos: medios de transmisión guiados y medios de transmisión no guiados.

Medios de trans. guiados y no guiados Guiados : están constituidos por un cable que se encarga de la conducción (o guiado) de las señales desde un extremo al otro. Ej: fibra, cable coaxial, par trenzado No guiados : la transmisión y la recepción de información se lleva a cabo mediantenas. Ej: Radiofrecuencia, microondas terrestres o satelitales, luz infrarroja y láser.

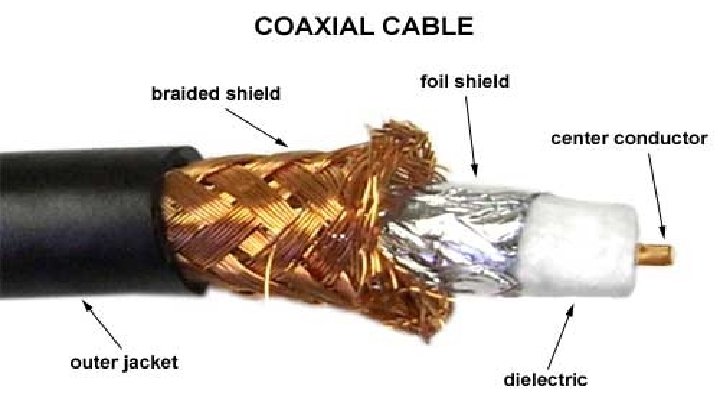

guiados – cable coaxial Esta compuesto por 2 conductores concéntricos separados por un material aislante: Se usa en: ● TV por cable. ● Redes de Telecomunicación urbanas telefónicas (varios cables)

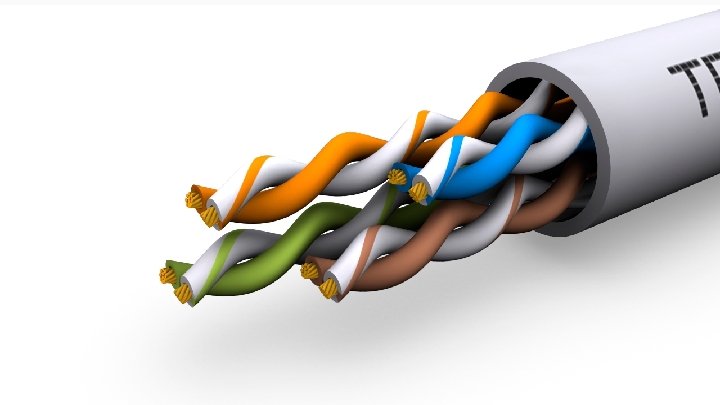

guiados – par trenzado Consiste en ocho hilos de cobre aislados entre sí, trenzados de dos en dos que se entrelazan de forma helicoidal, como una molécula de ADN. De esta forma el par trenzado constituye un circuito que puede transmitir datos. Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos.

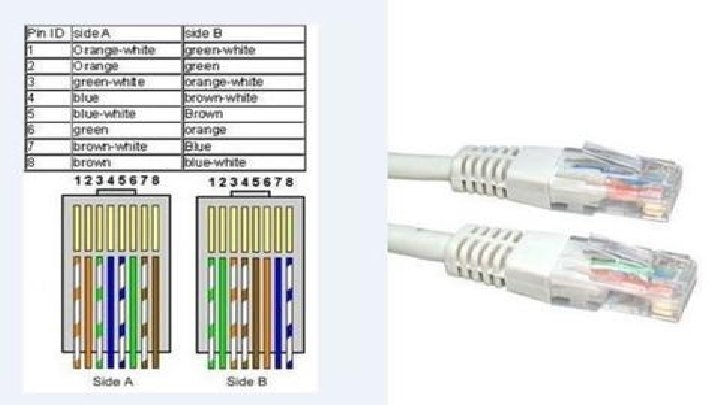

Cable UTP El nombre correcto es cable de par trenzado , y posee la siguiente forma: ● ● blanco/verde – verde blanco/naranja – naranja blanco/café - café blanco/azul –azul Se utiliza en redes informáticas, así como de señales telefónicas.

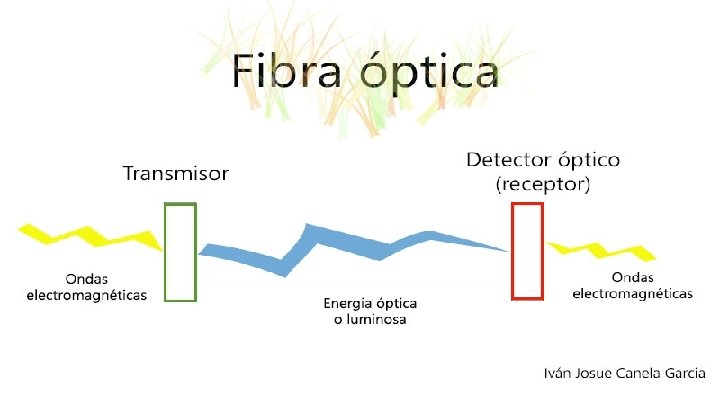

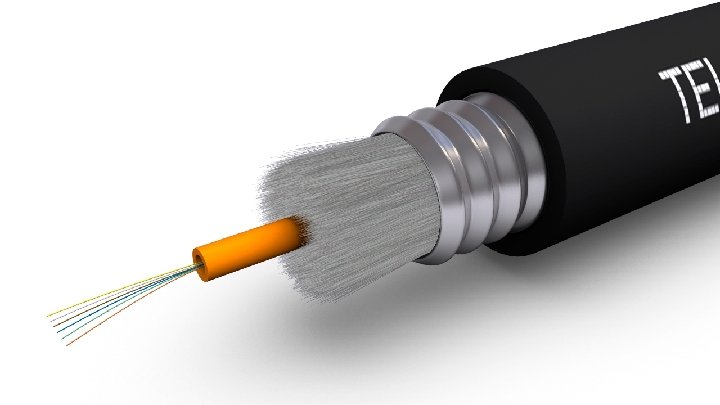

guiados – fibra óptica Es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. Formada por 3 secciones concéntricas: ● ● ● Una central: el núcleo, de vidrio o plástico. Otra periférica: el revestimiento, de vidrio o plástico Y la cubierta protectora de plástico

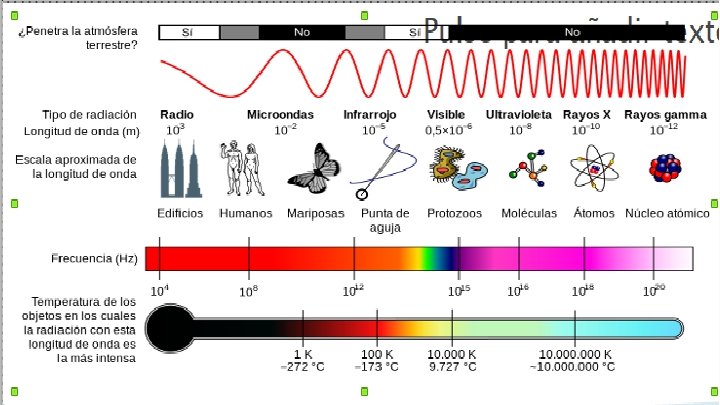

No guiados - Radiofrecuencia También denominado espectro de radiofrecuencia o RF. Se refiere a cómo se distribuye la energía de las ondas electromagnéticas. Este espectro queda determinado por las radiaciones que se emiten. Las ondas, por su parte, suponen la propagación de esta radiación. Se mide en Hercios, es la unidad de medida de la frecuencia de las ondas, y corresponde a un ciclo por segundo Va desde 3 Hz y unos 300 GHz.

Usos: ● ● ● ● ● Radiocomunicaciones Radioastronomía Radar Resonancia magnética nuclear Calentamiento Fuerza mecánica Templado de metales Soldaduras Esterilización de alimentos Implante coclear

Problemas frecuentes Atenuación : limitan la distancia. Tiene que ver con la pérdida de potencia de la onda. Por ejemplo, cuando gritamos a alguien que está a 100 metros, la onda llegará más atenuada que si le gritamos a alguien a 1 metro. Interferencias : Las interferencias pueden provocar la distorsión o destrucción completa de la señal. Sucede cuando unas ondas se mezclan con la onda que lleva la información, cambiándola.

Comunicación inalámbrica - Wifi La comunicación inalámbrica o sin cables es aquella en la que la comunicación (emisor/receptor) no se encuentra unida por un medio de propagación físico, sino que se utiliza la modulación de ondas electromagnéticas a través del espacio. En este sentido, los dispositivos físicos sólo están presentes en los emisores y receptores de la señal, entre los cuales encontramos: antenas, computadoras portátiles, PDA, teléfonos móviles, etc. 2 «Wi-Fi» es una marca de la Wi-Fi Alliance —anteriormente la Wireless Ethernet Compatibility Alliance (WECA)—, la organización comercial que adopta, prueba y certifica que los equipos cumplen los estándares 802. 11 relacionados a redes inalámbricas de área local.

Bluetooth Es una especificación industrial para Redes Inalámbricas de Área Personal (WPAN) creado por Bluetooth Special Interest Group , Inc. que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2. 4 GHz. Los principales objetivos que se pretenden conseguir con esta norma son: ● Facilitar las comunicaciones entre equipos móviles. ● Eliminar los cables y conectores entre estos. ● Ofrecer la posibilidad de crear pequeñas redes inalámbricas y facilitar la sincronización de datos entre equipos personales.

Telefónica Celular La telefonía móvil, también llamada telefonía celular, básicamente está formada por dos grandes partes: una red de comunicaciones y los terminales que permiten el acceso a dicha red. El teléfono móvil o teléfono celular es un dispositivo inalámbrico electrónico para acceder y utilizar los servicios de la red de telefonía móvil. Se denomina también celular en la mayoría de países latinoamericanos debido a que el servicio funciona mediante una red de celdas, donde cada antena repetidora de señal es una célula, si bien también existen redes telefónicas móviles.
