MEDAN MAGNET INDUKSI Mari Kita Review Singkat Medan

MEDAN MAGNET INDUKSI

Mari Kita Review Singkat ! Medan Magnetik :

Soal Dua buah kawat lurus panjang dalam posisi saling tegak lurus dipisahkan sejauh a Masing-masing kawat dialiri arus I 1 dan I 2. Berapa kuat medan magnet pada titik tepat antara dua kawat !

Gaya Magnetik Pada Benda Bermuatan Pada Kawat yang dialiri arus

Ingat Kembali ! Tentukan arah sebuah proton yang bergerak didalam medan magnet menggunakan aturan koordinat ! +y +z B = -x v = +y F = +z +x B =+Z v = +x F = -y B = -z v = +y F = -x

Outline : Gaya 2 kawat sejajar Percobaan Hukum Ggl Faraday Lenz Induksi dan Medan Listrik Generator dan Motor

Gaya Antar 2 Kawat

Contoh Soal Berapa besar dan arah gaya antara dua kawat yang panjangnya masing-masing 45 m dan terpisah sejauh 6 cm jika masing-masing dialiri arus 35 A dalam arah yang sama? F = 0, 184 N Arah gaya Tarik-menarik

Review : Eksperimen Hans C Oersted muatan yang diam Medan Listrik konstant Muatan bergerak Medan Listrik berubah Medan magnet konstan Bagaimana jika B yang berubah ?

Michael Faraday (1791 -1867) seorang ahli eksperimen Fisika. Kontribusi terbesarnya dalam hal penemuan ggl induksi, motor listrik, generator listrik dan transformator

Fluks Magnetik

Contoh

Percobaan Faraday 1 Ring besi dililiti dua koil, primer dihubungkan dgn sumber arus, sekunder dgn ammeter Sesaat ketika saklar dihubungkan, ammeter terdefleksi, lalu ke nol Sesaat ketika diputus terdefleksi kearah berbeda lalu ke nol Bila arus steady (tetap), jarum di nol

Percobaan Faraday 2 Sebuah loop dihubungkan dgn ammeter dan magnet digerakkan Muncul arus walau tidak ada baterai Arus yg muncul disebut arus induksi. Ggl yang muncul disebut ggl induksi

Kesimpulan Faraday : Arus induksi dihasilkan ketika terjadi perubahan medan magnetik Hukum Faraday : “ggl induksi yang dihasilkan dalam rangkaian sebanding dengan kecepatan perubahan flux magnet di dalam rangkaian tersebut” Secara Matematik ditulis :

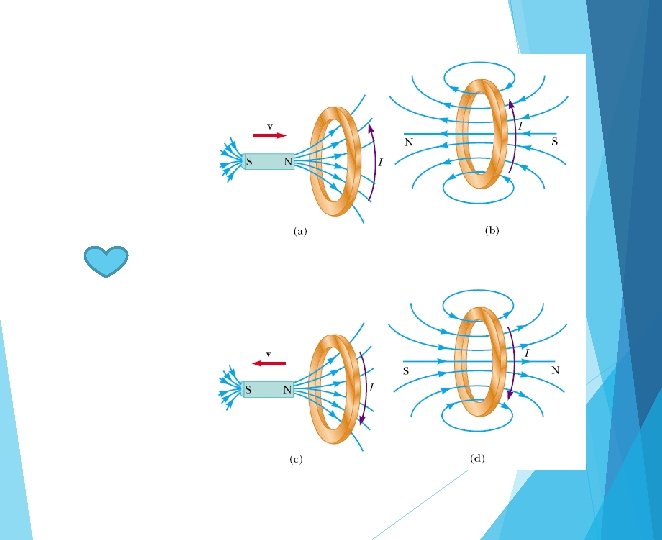

Hukum Lentz Pada Hukum Faraday tanda aljabar negatif. Arti fisisnya tanda dijelaskan dgn Heinrich Lentz. Hukum Lentz : ”arus induksi yang dihasilkan pada loop haruslah menghasilkan medan magnetik yg berlawanan dengan perubahan flux magnetik yg dicakup oleh loop tersebut” Ketika batang digerakan ke kanan, flux magnetik bertambah sehingga medan magnetik yang dihasilkan harus mengurangi. Dan sebaliknya

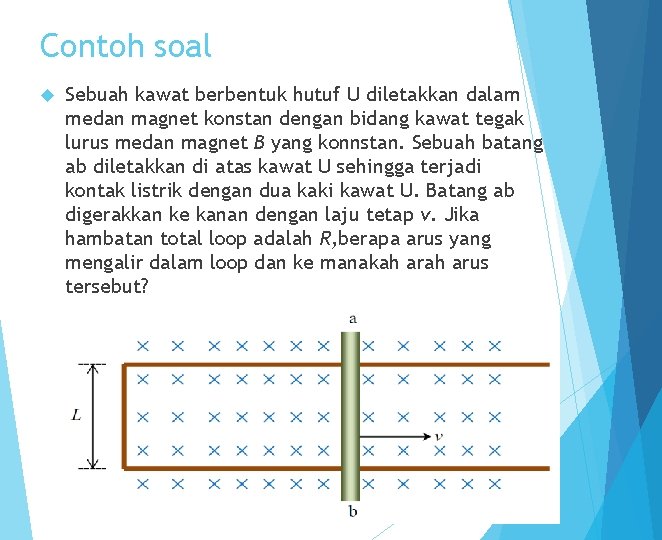

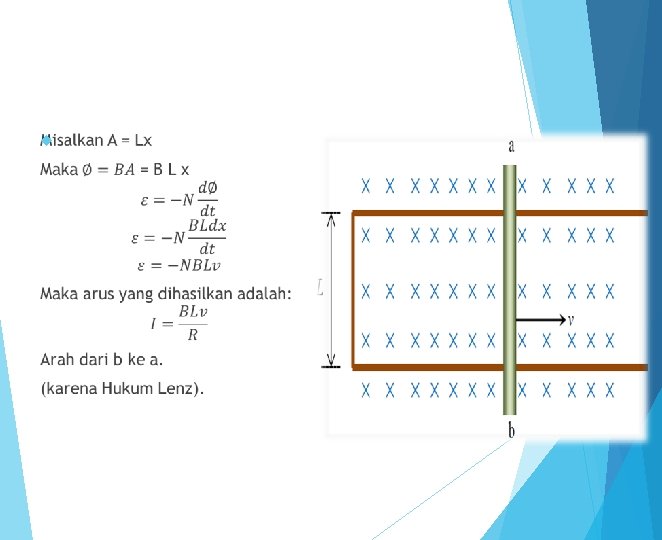

Contoh soal Sebuah kawat berbentuk hutuf U diletakkan dalam medan magnet konstan dengan bidang kawat tegak lurus medan magnet B yang konnstan. Sebuah batang ab diletakkan di atas kawat U sehingga terjadi kontak listrik dengan dua kaki kawat U. Batang ab digerakkan ke kanan dengan laju tetap v. Jika hambatan total loop adalah R, berapa arus yang mengalir dalam loop dan ke manakah arus tersebut?

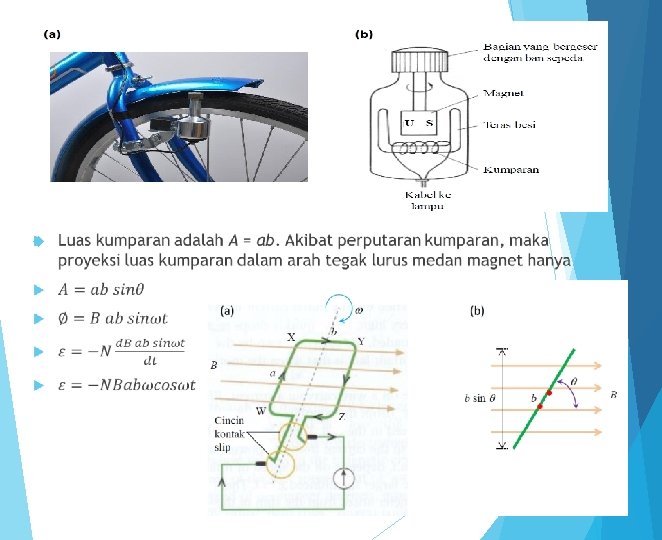

Bentuk tegangan keluaran Dinamo Contoh soal : Berapa tegangan maksiumum yang dapat diperoleh dari sebuah kumparan yang mengandung 100 lilitan yang sedang berotasi dalam medan magnet 0, 2 T dengan laju 20 r. p. m? Luas kumparan adalah 2, 5 cm 2. Jawab : 0, 11 volt.

Generator Listrik
