SAKLAR SWITCH 1 2 3 Oleh Rio Surya

SAKLAR (SWITCH) 1. 2. 3. Oleh : Rio Surya Pamungkas 12022001 Tri Wahono 12022003 Dwiyana Indra P 12022006

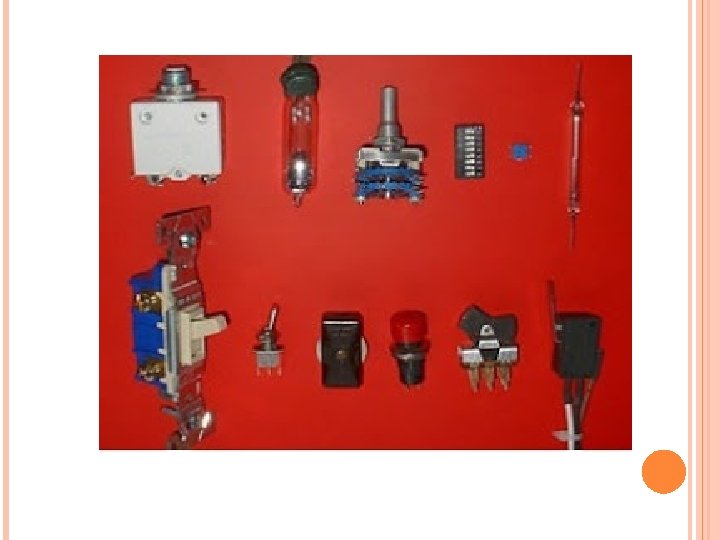

PENGERTIAN SWITCH Saklar adalah sebuah perangkat yang digunakan untuk memutuskan dan menghubungkan aliran listrik. Jadi saklar pada dasarnya adalah suatu alat yang dapat atau berfungsi menghubungkan atau pemutus aliran listrik (arus listrik) baik itu pada jaringan arus listrik kuat maupun pada jaringan arus listrik lemah. Yang membedakan saklar arus listrik kuat dan saklar arus listrik lemah adalah bentuknya kecil jika dipakai untuk alat peralatan elektronika arus lemah, demikian pula sebaliknya, semakin besar saklar yang digunakan jika aliran listrik semakin kuat.

SWITCH BERDASARKAN FUNGSINYA • Saklar on off, merupakan saklar yang bekerja menghubungkan arus listrik jika tombolnya ditekan pada posisi on. Untuk memutuskan hubungan arus listrik tombol saklar harus ditekan pada posisi off. Saklar jenis ini biasanya digunakan untuk jenis lampu. Contoh fisik saklar push off • Saklar push on, merupakan saklar yang menghubungkan arus listrik jika tombolnya ditekan pada posisi on dan akan secara otomatis memutus arus listrik, jika tombolnya dilepas dan kembali ke posisi off dengan sendirinya. Biasanya saklar jenis ini digunakan untuk saklar bel rumah tangga. Contoh fisik saklar push on

Saklar elektronik 1. Toggle-Switch Saklar Toggle ini mempunyai beberapa kondisi (tergantung dari jenisnya) yakni: a. Kontaktor 1 On – Kontaktor yang lain Off, dan sebaliknya 2. Dip-Switch Saklar ini terdiri dari banyak kontaktor kecil yang dijajarkan. Saklar jenis ini sering dijumpai pada komputer sebagai pengatur logic () dan 1).

3. Reed-Switch Saklar ini akan aktif ketika ada induksi magnet yang mendekati kontaktor di dalam kaca. 4. Push Button-Switch Saklar ini ada dua jenis yakni Push-On dan Push Off yang hanya aktif ketika ditekan saja dan akan kembali ke kondisi semula jika dilepas. 5. Micro-Switch Saklar ini umumnya mempunyai tiga terminal dengan dua kondisi yakni NC (Normaly Close) dan NO (Normaly Open). Saklar akan aktif ketika tuas ditekan. Untuk tipe lain, tuas pada micro-switch dipasang roda sehingga tuas dapat ditekan oleh benda bergerak.

6. Slide-Switch Saklar ini akan menghubungkan terminal tengah dengan salah satu terminal sisi ketika tuas digeser ke salah satu sisi

7. SPS DIP SWITCH

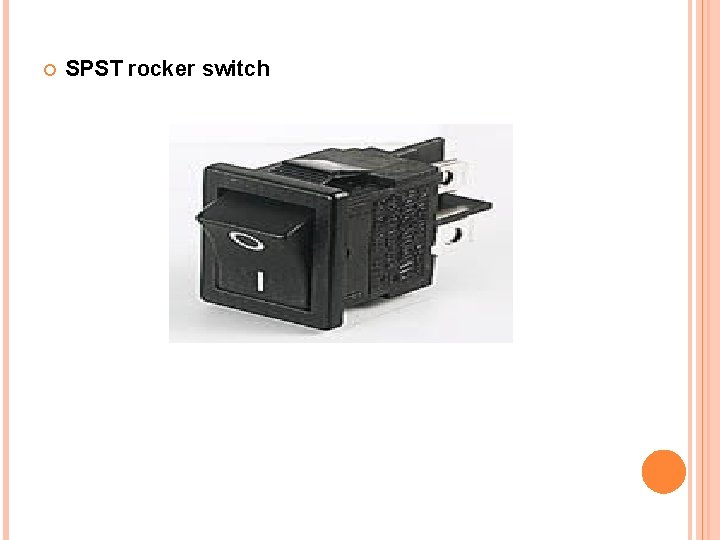

SPST rocker switch

MANUAL SWITCH Saklar manual cara mengoperasikannya ialah dengan memindahkan tuas saklar secara mekanis oleh operator. Biasanya saklar manual dipakai pada rangkaian elektronik dengan kapasitas daya yang kecil dan tegangan yang kecil agar tidak menimbulkan kemungkinan bahaya yang besar. Ukuran, bentuk dan cara pemasangannya sangat bervariasi. Saklar manual biasanya dipasang pada rangkaian kontrol.

JENIS SWITCH MANUAL v Saklar tunggal v Saklar seri/deret v Saklar tukar/hotel v Saklar kutub dua v Saklar kutub tiga v Saklar tombol tekan

SELESAI TERIMA KASIH
