Jika arus listrik dapat menimbulkan medan magnet apakah

Jika arus listrik dapat menimbulkan medan magnet, apakah medan magnet juga dapat menimbulkan arus listrik?

• Percobaan Faraday (1831) n n n Galvanometer Jarum galvanometer menyimpang hanya jika magnet digerakkan dalam kumparan. Pada saat magnet digerakkan ( keluar- masuk )dalam kumparan jarum pada galvanometer menyimpang. Penyimpangan jarum galvanometer menunjukkan bahwa di dalam kumparan mengalir arus listrik. Arus listrik seperti ini disebut arus induksi. Arus listrik timbul karena pada ujung -ujung kumparan timbul beda potensial. Beda potensial ini disebut gaya gerak listrik induksi (ggl induksi)

• Penyebab timbulnya ggl induksi Timbulnya ggl induksi pada ujung-ujung kumparan disebabkan karena adanya perubahan garis gaya magnetik yang memotong kumparan.

• Faktor-faktor yang menentukan besar ggl 1) Banyak lilitan kumparan, 2) Kecepatan keluar masuk magnet dari dan ke dalam kumparan dan, 3) Kuat magnet yang digunakan.

Penggunaan Induksi Elektromagnetik Ø Dinamo / generator arus bolak-balik (Alternator) Contoh model generator

• Prinsip Kerja Generator Sikat-sikat Cincin Cara Kerja

ØDinamo Sepeda ( Arus searah / DC ) Dinamo sepeda menggunakan roda untuk memutar magnet. Ggl induksi yang timbul pada dinamo digunakan untuk menyalakan lampu. Semakin cepat roda berputar semakin terang nyala lampunya. Kumparan Magnet Ke lampu

ØTransformator ( Trafo ) Transformator adalah alat yang digunakan untuk mengubah tegangan bolak-balik (AC) dari suatu nilai tertentu ke nilai yang kita inginkan.

• Prinsip Kerja Trafo Arus bolak-balik menyebabkan terjadinya perubahan medan magnet pada kumparan primer. Perubahan medan magnetik pada kumparan sekunder menghasilkan ggl induksi. Perubahan medan magnet pada kumparan primer diteruskan oleh inti besi lunak ke kumparan sekunder.

• Persamaan Transformator Vp Np Ns Ip Vs Is Pada transformator perbandingan jumlah lilitan pada kumparan sama dengan perbandingan tegangannya. Untuk trafo ideal daya yang hilang diabaiakan sehingga berlaku : Efisiensi transformator adalah perbandingan antara energi listrik yang keluar dengan energi listrik yang masuk. Dalam praktek efiisiensi trafo tidak pernah mencapai 100%, namun dapat mencapai 99%

Penggunaan transformator dalam kehidupan sehari-hari l Digunakan dalam alat-alat elektronika Ada beberapa alat elektronika yang bekerja pada tegangan lebih rendah dari tegangan yang disediakan oleh PLN, dan ada yang bekerja pada tegangan yang lebih tinggi. Untuk menyesuaikan tegangan yang bekerja pada alat elektronika tersebut diperlukan transformator.

Transmisi daya listrik jarak jauh u Transmisi daya listrik dari pembangkit listrik ke konsumen menggunakan tegangan tinggi. Untuk itu diperlukan transformator peningkat (step-up) dan transformator penurun (stepdown).

PLTU Jaringan tranmisi tegangan tinggi

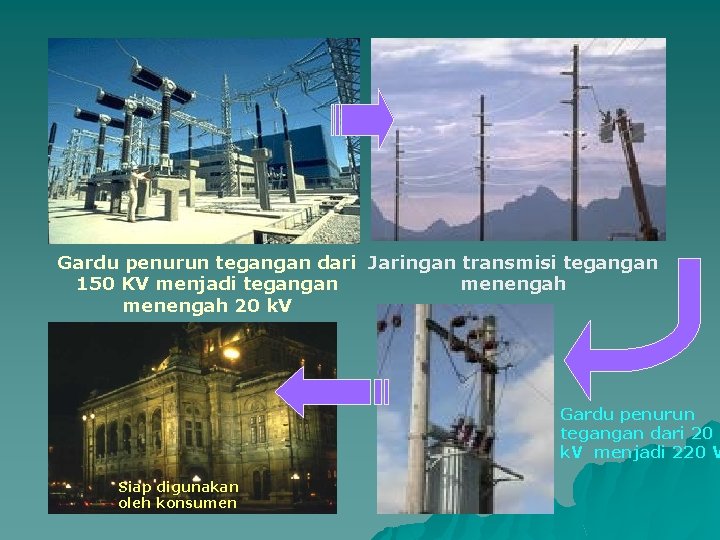

Gardu penurun tegangan dari Jaringan transmisi tegangan 150 KV menjadi tegangan menengah 20 k. V Gardu penurun tegangan dari 20 k. V menjadi 220 V Siap digunakan oleh konsumen
