Medan Magnetik Behvi Efrian Emirsan Saliri

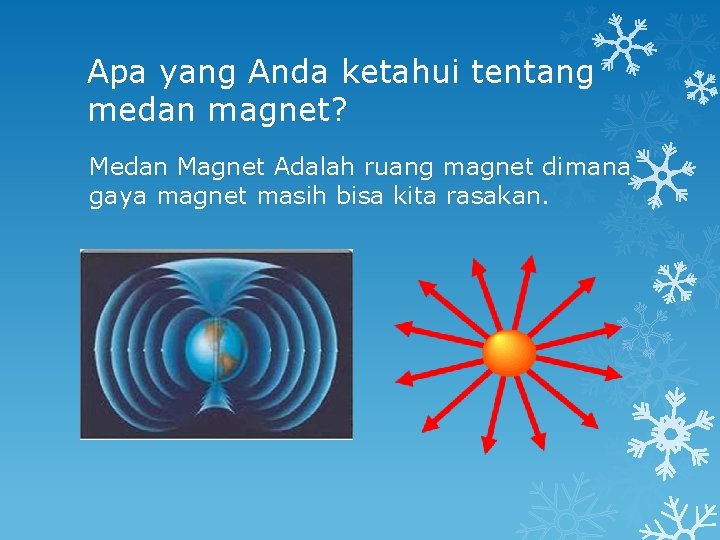

Apa yang Anda ketahui tentang medan magnet? Medan Magnet Adalah ruang magnet dimana gaya magnet masih bisa kita rasakan.

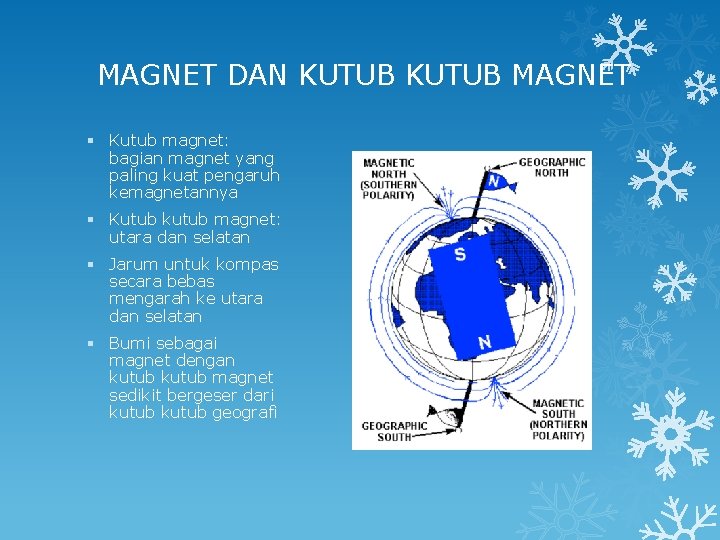

MAGNET DAN KUTUB MAGNET § Kutub magnet: bagian magnet yang paling kuat pengaruh kemagnetannya § Kutub kutub magnet: utara dan selatan § Jarum untuk kompas secara bebas mengarah ke utara dan selatan § Bumi sebagai magnet dengan kutub magnet sedikit bergeser dari kutub geografi

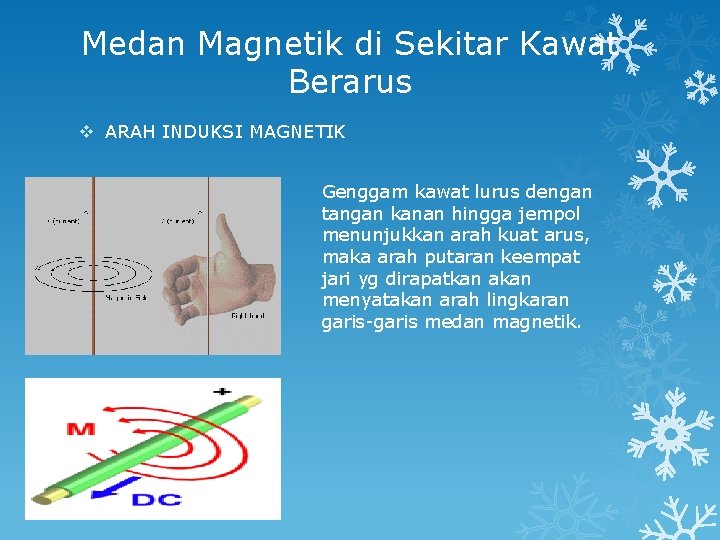

Medan Magnetik di Sekitar Kawat Berarus v ARAH INDUKSI MAGNETIK Genggam kawat lurus dengan tangan kanan hingga jempol menunjukkan arah kuat arus, maka arah putaran keempat jari yg dirapatkan akan menyatakan arah lingkaran garis-garis medan magnetik.

Medan Magnetik di Sekitar Kawat Berarus Hukum Biot-Savart § Besar induksi magnetik kawat lurus sangat panjang dan berarus B : Medan Magnetik (Wb/m 2) a : jarak titik ke kawat lurus (m) i : arus (A) µ 0 : Permebilitas vakum 4π x 10 -7 Wb/Am

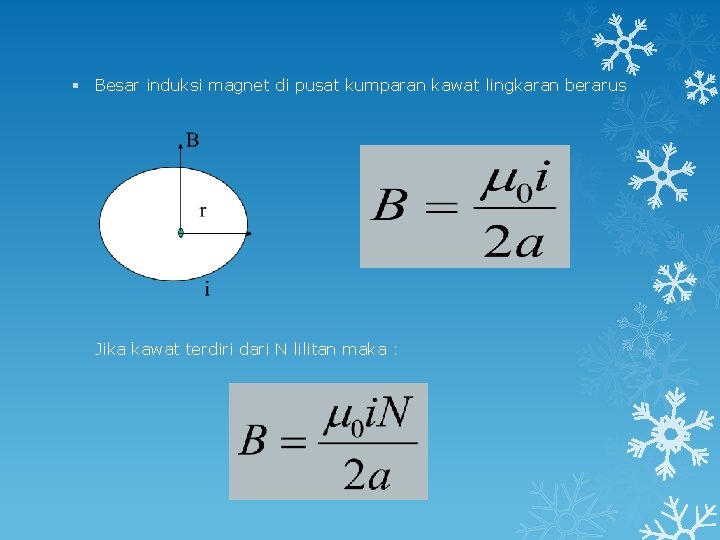

§ Besar induksi magnet di pusat kumparan kawat lingkaran berarus Jika kawat terdiri dari N lilitan maka :

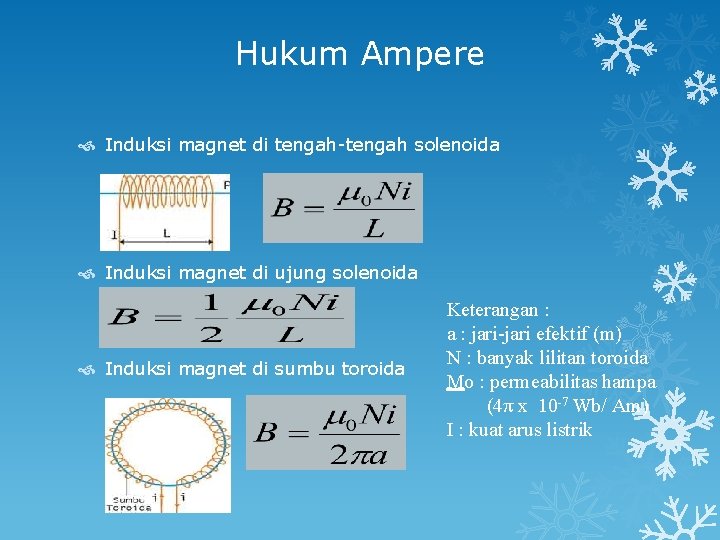

Hukum Ampere Induksi magnet di tengah-tengah solenoida Induksi magnet di ujung solenoida Induksi magnet di sumbu toroida Keterangan : a : jari-jari efektif (m) N : banyak lilitan toroida Μο : permeabilitas hampa (4π x 10 -7 Wb/ Am) I : kuat arus listrik

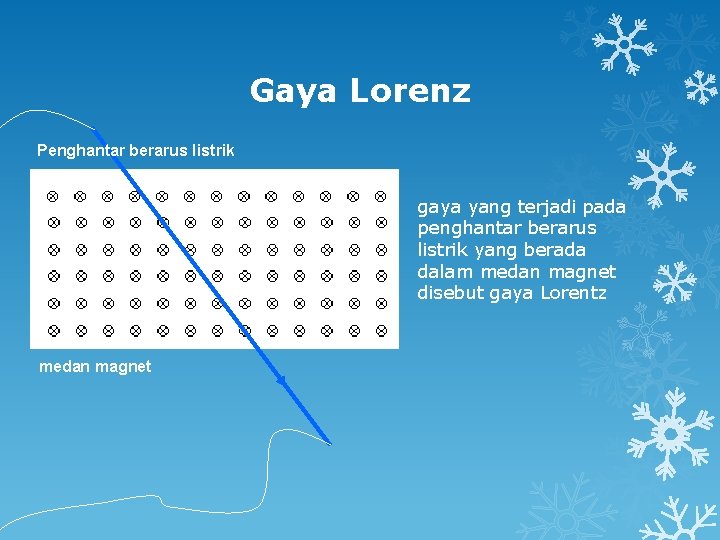

Gaya Lorenz Penghantar berarus listrik gaya yang terjadi pada penghantar berarus listrik yang berada dalam medan magnet disebut gaya Lorentz medan magnet

GAYA LORENTZ PADA KAWAT BERARUS Kawat homogen sepanjang l yang dialiri arus listrik sebesar I dan terletak di dalam medan magnet B akan mengalami gaya lorentz (FL) sesuai dg rumus: FL= B I l sin α α = sudut yang dibentuk oleh B dan I

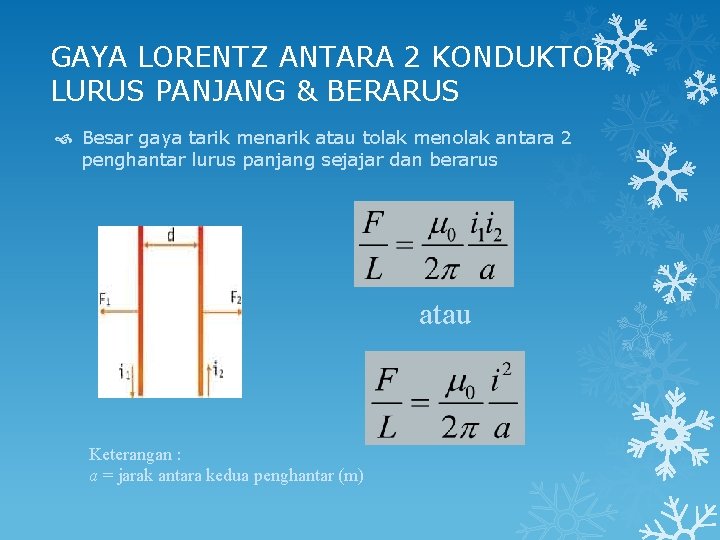

GAYA LORENTZ ANTARA 2 KONDUKTOR LURUS PANJANG & BERARUS Besar gaya tarik menarik atau tolak menolak antara 2 penghantar lurus panjang sejajar dan berarus atau Keterangan : a = jarak antara kedua penghantar (m)

GAYA LORENTZ PADA MUATAN YANG BERGERAK Partikel bermuatan q yg bergerak dg kecepatan v & memasuki medan magnetik B juga merasakan gaya Lorentz atau Keterangan : q : muatan listrik (C) v : kecepatan partikel (m/s) ө : sudut antara arah v dg arah B

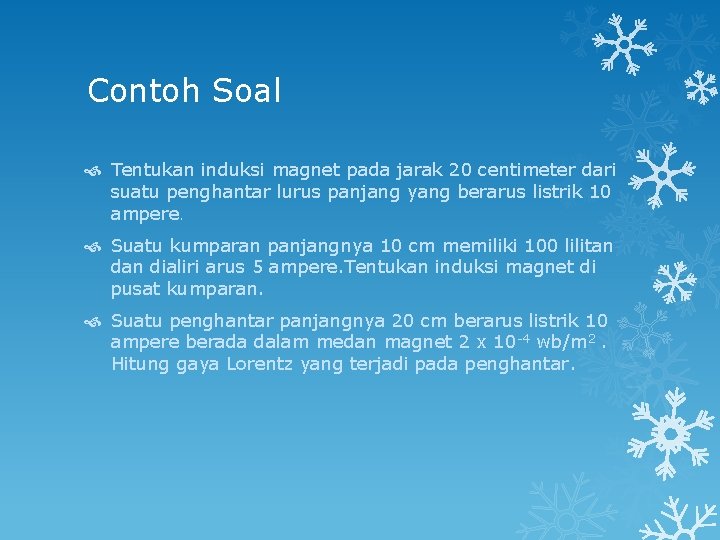

Contoh Soal Tentukan induksi magnet pada jarak 20 centimeter dari suatu penghantar lurus panjang yang berarus listrik 10 ampere. Suatu kumparan panjangnya 10 cm memiliki 100 lilitan dialiri arus 5 ampere. Tentukan induksi magnet di pusat kumparan. Suatu penghantar panjangnya 20 cm berarus listrik 10 ampere berada dalam medan magnet 2 x 10 -4 wb/m 2. Hitung gaya Lorentz yang terjadi pada penghantar.
