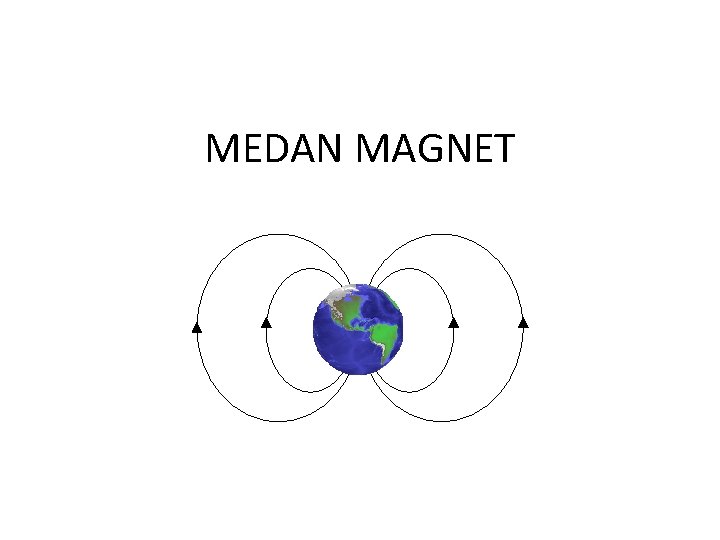

MEDAN MAGNET Apa yang dimaksud Jika sebuah kawat

MEDAN MAGNET

Apa yang dimaksud ? Jika sebuah kawat yang diletakkan vertikal di sekitar tumpukan serbuk besi diberi arus listrik, maka serbuk besi ini akan membentuk garis-garis konsentris dengan kawat sebagai pusatnya. Garis-garis ini menggambarkan bahwa di sekitar kawat tersebut medan magnet Medan magnetik diberi simbol : B Medan Magnet: merupakan ruang magnet yang di dalamnya masih bisa di rasakan adanya gaya magnet

Magnet Ditemukan di Magnesia (sebuah kota di Asia Kecil) lebih dulu dari listrik. Di tempat tersebut terdapat batu-batuan yang saling tarik menarik. Magnet besar Bumi (sudah dimanfaatkan untuk navigasi sejak dulu)

MAGNET DAN KUTUB MAGNET • Kutub magnet: bagian magnet yang paling kuat pengaruh kemagnetannya • Kutub-kutub magnet: utara (U) dan selatan (S) • Jarum untuk kompas : secara bebas mengarah ke utara dan selatan • Bumi sebagai magnet : Kutub-kutub magnet bumi sedikit bergeser dari kutub- kutub geografi

Medan Magnet (B) serupa medan listrik (E)

Perbedaan antara gaya listrik dan gaya magnet Gaya Listrik Bekerja searah dengan medan listrik Bekerja pada partikel bermuatan tanpa memperdulikan apakah bergerak atau tidak Bekerja memindahkan partikel Gaya Magnet Bekerja dalam arah tegak lurus medan magnet Bekerja pada partikel bermuatan hanya jika partikel tersebut bergerak Tidak bekerja untuk memindahkan partikel

1. Medan magnet disekitar/akibat arus listrik

Gaya magnet pada kawat berarus

Medan magnet di sekitar kawat berarus r I atau

Medan magnet di sekitar kawat berarus r a q ds x

Besar: Arah: B berarah keluar d. B r ds

Medan magnet di dalam kawat berarus I 0 r A

Medan magnet di sekitar kawat panjang berarus B r R

Satuan SI untuk B adalah : tesla (T) 1 tesla = 1 newton / (coulomb meter/detik) = 1 newton / (ampere meter) Kalau dikaitkan dengan “definisi “ medan magnet : Jika sebuah kawat dengan panjang 1 meter dan berarus listrik 1 ampere dalam pengaruh medan magnet menghasilkan gaya 1 Newton, maka besar medan magnet tersebut adalah 1 tesla. Satuan yang lebih awal untuk B (bukan SI) adalah : gauss. 1 tesla = 104 gauss

2. Partikel bermuatan dalam Medan magnet

Gaya Lorentz

Gaya yang bekerja pada muatan yang bergerak dalam medan magnet Ø Besarnya gaya magnetik FB yang bekerja pada suatu partikel sebanding dengan muatan q dan laju partikel |v| Ø arah dari gaya FB bergantung pada arah kecepatan partikel v dan arah medan magnetik B Ø Ketika partikel bergerak sejajar dengan vektor medan magnetik, gaya magnetik yang bekerja pada partikel adalah nol

ØKetika vektor kecepatan partikel v membuat sudut 0 dengan medan magnetik, gaya magnetik bekerja dalam arah yang tegak lurus dengan v dan B. Dengan kata lain F bidang yang dibentuk oleh v dan B ØGaya magnetik yang bekerja pada muatan positif berlawanan arah dengan gaya magnetik yang bekerja pada muatan negatif yang begerak dalam arah yang sama ØBesarnya medan magnetik yang bekerja pada partikel yang bergerak sebanding dengan sin dimana adalah sudut yang dibentuk vektor kecepatan partikel dan medan magnetik B

Menentukan arah gaya Lorentz :

GAYA LORENTZ Ke mana arah Fmagnet?

Partikel bermuatan dalam medan magnetik serba sama Medan menembus bidang + + + FB + + v v + + Perhatikan laju tidak berubah tetapi arah berubah Force is always to v

Medan menembus bidang + FB + v Karena gaya selalu dalam arah radial, ia bekerja untuk mempertahankan partikelbergerak dalam lingkaran
