LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción GENERACIÓN DISTRIBUIDA EN EL AREA DE CONTROL CENTRAL AMEE 25 de junio de 2009

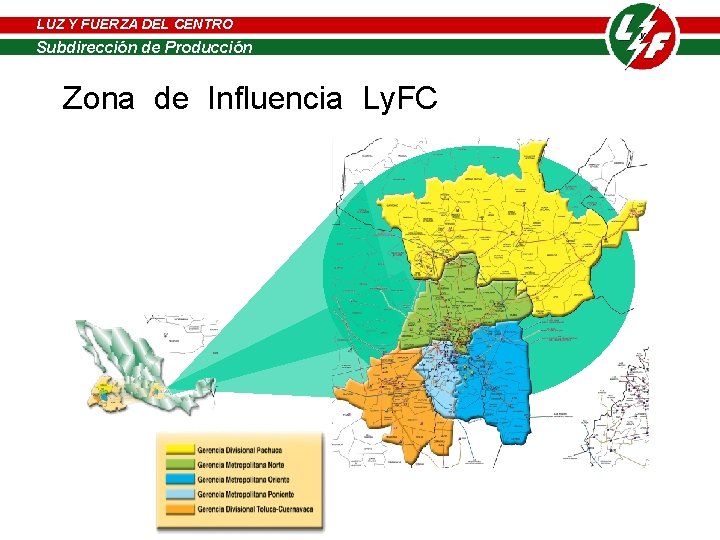

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción Zona de Influencia Ly. FC

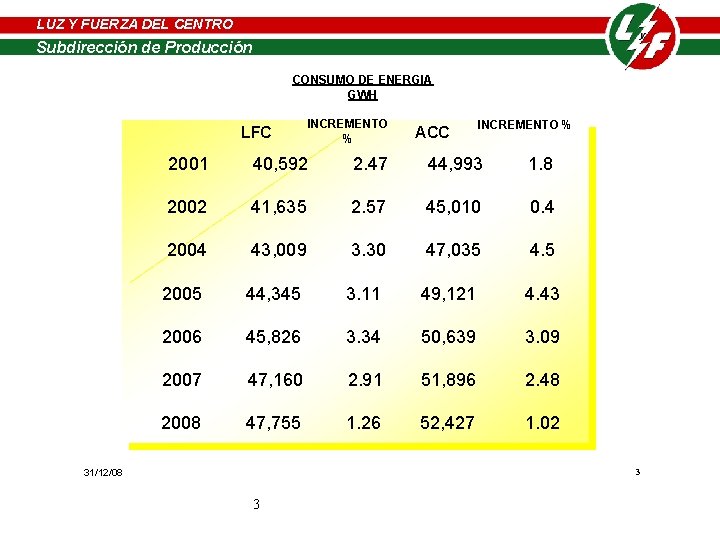

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción CONSUMO DE ENERGIA GWH LFC INCREMENTO % ACC INCREMENTO % 2001 40, 592 2. 47 44, 993 1. 8 2002 41, 635 2. 57 45, 010 0. 4 2004 43, 009 3. 30 47, 035 4. 5 2005 44, 345 3. 11 49, 121 4. 43 2006 45, 826 3. 34 50, 639 3. 09 2007 47, 160 2. 91 51, 896 2. 48 2008 47, 755 1. 26 52, 427 1. 02 31/12/08 3 3

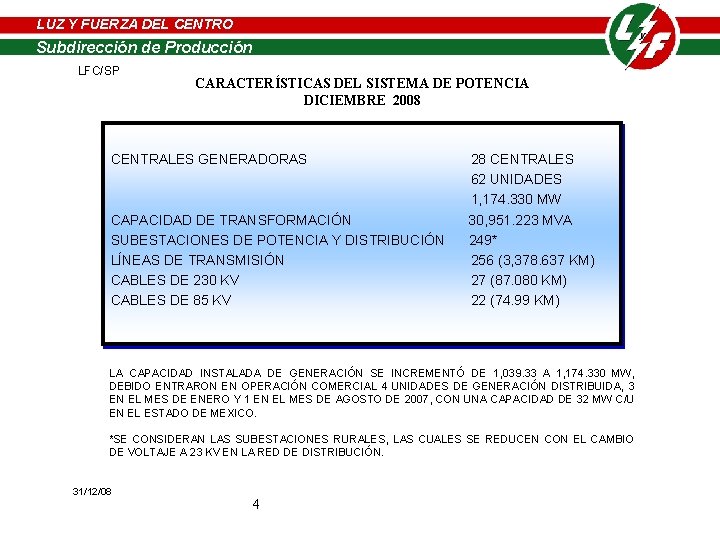

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección LFC/SP de Producción CARACTERÍSTICAS DEL SISTEMA DE POTENCIA DICIEMBRE 2008 CENTRALES GENERADORAS CAPACIDAD DE TRANSFORMACIÓN SUBESTACIONES DE POTENCIA Y DISTRIBUCIÓN LÍNEAS DE TRANSMISIÓN CABLES DE 230 KV CABLES DE 85 KV 28 CENTRALES 62 UNIDADES 1, 174. 330 MW 30, 951. 223 MVA 249* 256 (3, 378. 637 KM) 27 (87. 080 KM) 22 (74. 99 KM) LA CAPACIDAD INSTALADA DE GENERACIÓN SE INCREMENTÓ DE 1, 039. 33 A 1, 174. 330 MW, DEBIDO ENTRARON EN OPERACIÓN COMERCIAL 4 UNIDADES DE GENERACIÓN DISTRIBUIDA, 3 EN EL MES DE ENERO Y 1 EN EL MES DE AGOSTO DE 2007, CON UNA CAPACIDAD DE 32 MW C/U EN EL ESTADO DE MEXICO. *SE CONSIDERAN LAS SUBESTACIONES RURALES, LAS CUALES SE REDUCEN CON EL CAMBIO DE VOLTAJE A 23 KV EN LA RED DE DISTRIBUCIÓN. 31/12/08 4

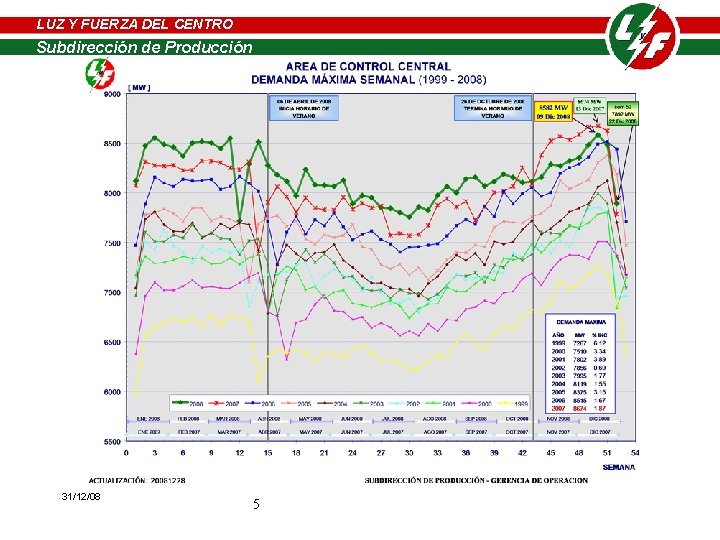

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción 18/08/08 31/12/08 5

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción * Información del Centro de Operación y Control de Luz y Fuerza del Centro.

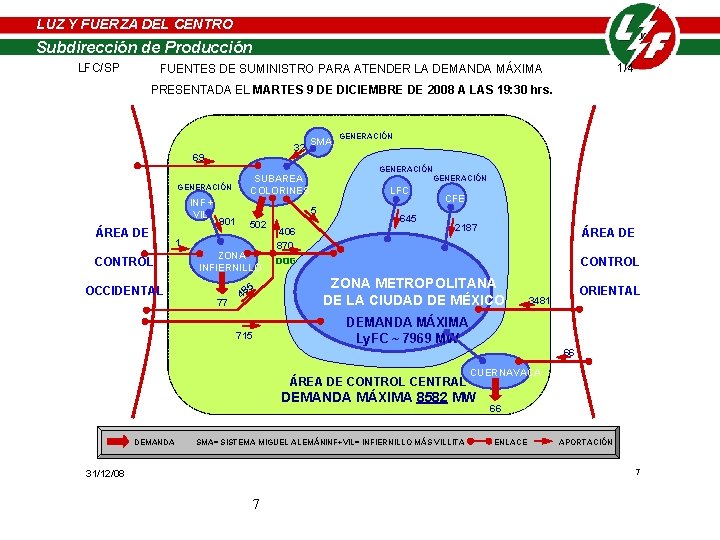

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección LFC/SP de Producción FUENTES DE SUMINISTRO PARA ATENDER LA DEMANDA MÁXIMA 1/4 PRESENTADA EL MARTES 9 DE DICIEMBRE DE 2008 A LAS 19: 30 hrs. 32 69 GENERACIÓN INF + VIL ÁREA DE 901 ZONA INFIERNILLO OCCIDENTAL 77 LFC 5 502 5 48 406 870 GENERACIÓN SUBAREA COLORINES 1 CONTROL SMA 645 CFE 2187 ÁREA DE CONTROL DOG ZONA METROPOLITANA DE LA CIUDAD DE MÉXICO ORIENTAL 3481 DEMANDA MÁXIMA Ly. FC ~ 7969 MW 715 66 ÁREA DE CONTROL CENTRAL CUERNAVACA DEMANDA MÁXIMA 8582 MW DEMANDA SMA= SISTEMA MIGUEL ALEMÁNINF+VIL= INFIERNILLO MÁS VILLITA 10/02/09 31 -Dic-08 31/12/08 66 ENLACE APORTACIÓN 7 7

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección Primero de Mayo 2832 SURESTE Tepic Dos 600 33 Cañada Cajón 7 Blanco Cerro GOLFO 2947 34 Tesistán NORESTE 606 7 1597 TOTAL 8582 Altamira Aguascalientes Potencia Zapotlanejo T 19 Acatlán Mazamitla 100 Anáhuac Potencia Tamazunchale Las Mesas Carapan TUL T VIC TTH NOP TEX AML VAE LAP CRU BRN DOGDVA TOP Manzanillo II Yautepec T 1, 597 MW Pitirera H Infiernillo H T Petacalco Lázaro Cárdenas Potencia 31/12/08 606 MW Tamos Tuxpan Vapor T T Tres Estrellas Poza Rica II MAN MPT Villita T T Querétaro Potencia. H Zimapan Dañu Salamanca QPM HEC Atequiza OCCIDENTA L T H CRL 2, 947 MW Necaxa N Laguna Verde ZOC San Lorenzo Potencia Puebla II Ojo de Agua Potencia Tecali 600 MW asc ACC H El El Potosi Champayán HIDROELÉCTRICASal II DEL SURESTE Mazatlán Dos MW H Aguamilpa % AREA 2/4 RED TRONCAL DEL ÁREA CENTRAL DEMANDA MÁXIMA DICIEMBRE DEL 2008 8, 582 MW Tem Subdirección LFC/SP de Producción H Cerro de Oro MÁS DEL 70% DE LA ENERGÍA RECIBIDA POR EL ÁREA DE CONTROL CENTRAL SE GENERA DESDE LUGARES REMOTOS. 8

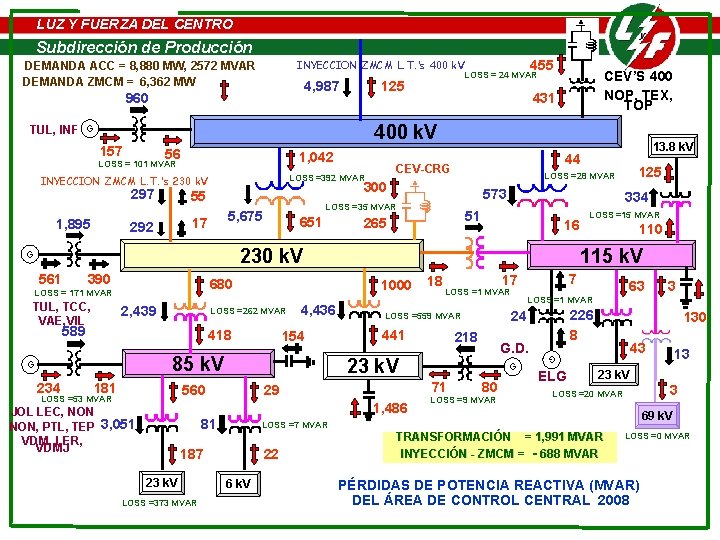

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección 455 INYECCION ZMCM L. T. ’s 400 k. V DEMANDA ACC = de 8, 880 MW, 2572 MVAR Subdirección Producción DEMANDA ZMCM = 6, 362 MW 125 4, 987 960 CEV’S 400 NOP, TEX, TOP LOSS = 24 MVAR 431 400 k. V TUL, INF G 157 56 1, 042 LOSS = 101 MVAR 297 1, 895 573 LOSS =35 MVAR 5, 675 17 651 334 51 265 16 390 680 TUL, TCC, VAE, VIL 2, 439 1000 LOSS =262 MVAR 589 418 4, 436 154 85 k. V G 234 181 JOL LEC, NON, PTL, TEP 3, 051 VDM, LER, VDMJ G. D. LOSS =7 MVAR 22 6 k. V G 80 LOSS =9 MVAR 63 3 LOSS =1 MVAR 226 8 24 218 71 1, 486 187 LOSS =373 MVAR 441 7 17 LOSS =1 MVAR LOSS =559 MVAR 29 81 23 k. V 18 23 k. V 560 LOSS =53 MVAR 110 130 43 G 561 LOSS = 171 MVAR LOSS =15 MVAR 115 k. V 230 k. V G 125 LOSS =28 MVAR 300 55 292 44 CEV-CRG LOSS =392 MVAR INYECCION ZMCM L. T. ’s 230 k. V 13. 8 k. V ELG 13 23 k. V 3 LOSS =20 MVAR TRANSFORMACIÓN = 1, 991 MVAR INYECCIÓN - ZMCM = - 688 MVAR 69 k. V LOSS =0 MVAR PÉRDIDAS DE POTENCIA REACTIVA (MVAR) DEL ÁREA DE CONTROL CENTRAL 2008

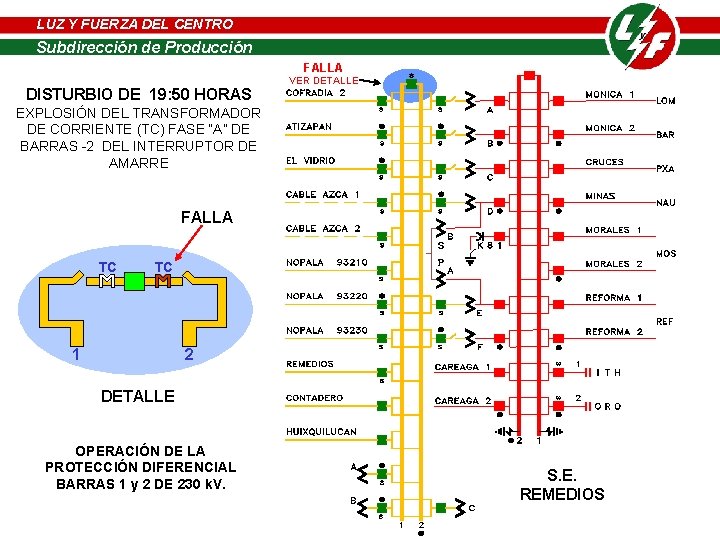

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción DISTURBIO DE 19: 50 HORAS FALLA VER DETALLE EXPLOSIÓN DEL TRANSFORMADOR DE CORRIENTE (TC) FASE “A” DE BARRAS -2 DEL INTERRUPTOR DE AMARRE FALLA TC TC 1 2 DETALLE OPERACIÓN DE LA PROTECCIÓN DIFERENCIAL BARRAS 1 y 2 DE 230 k. V. S. E. REMEDIOS

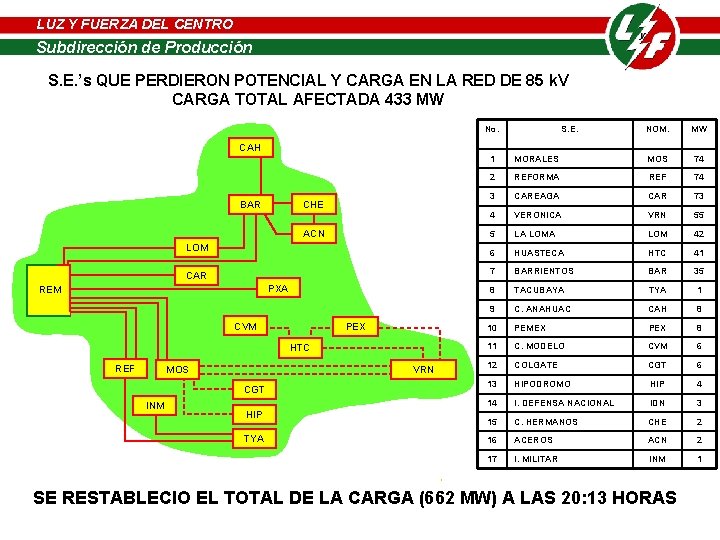

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción S. E. ’s QUE PERDIERON POTENCIAL Y CARGA EN LA RED DE 85 k. V CARGA TOTAL AFECTADA 433 MW No. S. E. NOM. MW CAH CHE BAR ACN LOM CAR PXA REM IDN PEX CVM HTC REF VRN MOS CGT INM HIP TYA 1 MORALES MOS 74 2 REFORMA REF 74 3 CAREAGA CAR 73 4 VERONICA VRN 55 5 LA LOM 42 6 HUASTECA HTC 41 7 BARRIENTOS BAR 35 8 TACUBAYA TYA 1 9 C. ANAHUAC CAH 8 10 PEMEX PEX 8 11 C. MODELO CVM 6 12 COLGATE CGT 6 13 HIPODROMO HIP 4 14 I. DEFENSA NACIONAL IDN 3 15 C. HERMANOS CHE 2 16 ACEROS ACN 2 17 I. MILITAR INM 1 SE RESTABLECIO EL TOTAL DE LA CARGA (662 MW) A LAS 20: 13 HORAS

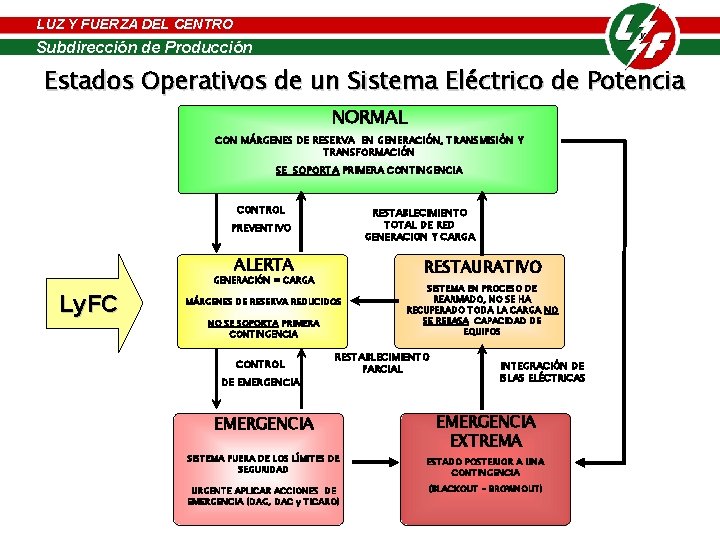

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción Estados Operativos de un Sistema Eléctrico de Potencia NORMAL CON MÁRGENES DE RESERVA EN GENERACIÓN, TRANSMISIÓN Y TRANSFORMACIÓN SE SOPORTA PRIMERA CONTINGENCIA CONTROL RESTABLECIMIENTO TOTAL DE RED GENERACION Y CARGA PREVENTIVO ALERTA RESTAURATIVO GENERACIÓN = CARGA Ly. FC MÁRGENES DE RESERVA REDUCIDOS NO SE SOPORTA PRIMERA CONTINGENCIA CONTROL DE EMERGENCIA SISTEMA EN PROCESO DE REARMADO, NO SE HA RECUPERADO TODA LA CARGA NO SE REBASA CAPACIDAD DE EQUIPOS RESTABLECIMIENTO PARCIAL EMERGENCIA INTEGRACIÓN DE ISLAS ELÉCTRICAS EMERGENCIA EXTREMA SISTEMA FUERA DE LOS LÍMITES DE SEGURIDAD ESTADO POSTERIOR A UNA CONTINGENCIA URGENTE APLICAR ACCIONES DE EMERGENCIA (DAG, DAC y TICARO) (BLACKOUT – BROWNOUT)

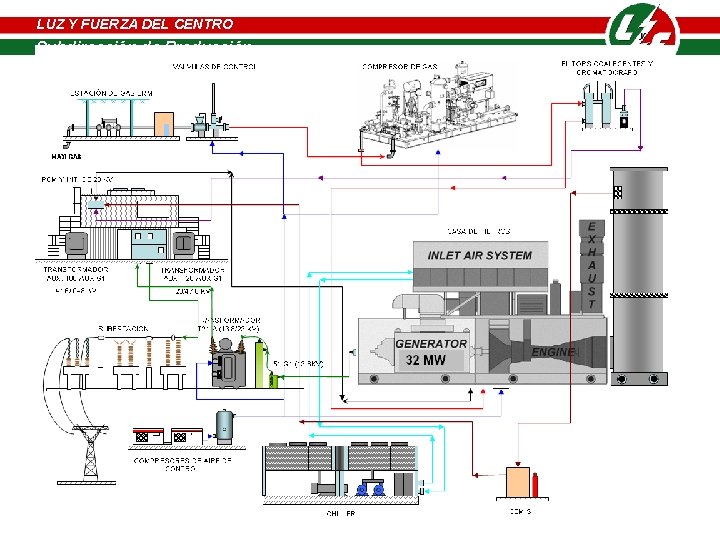

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción

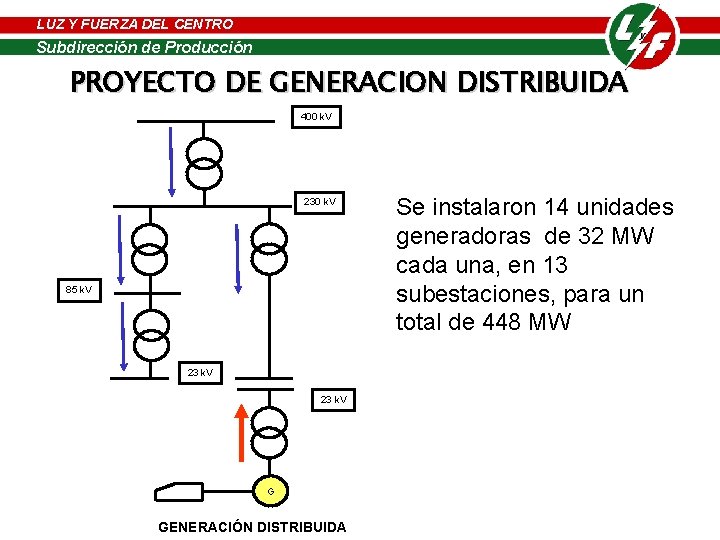

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción PROYECTO DE GENERACION DISTRIBUIDA 400 k. V 230 k. V 85 k. V 23 k. V G GENERACIÓN DISTRIBUIDA Se instalaron 14 unidades generadoras de 32 MW cada una, en 13 subestaciones, para un total de 448 MW

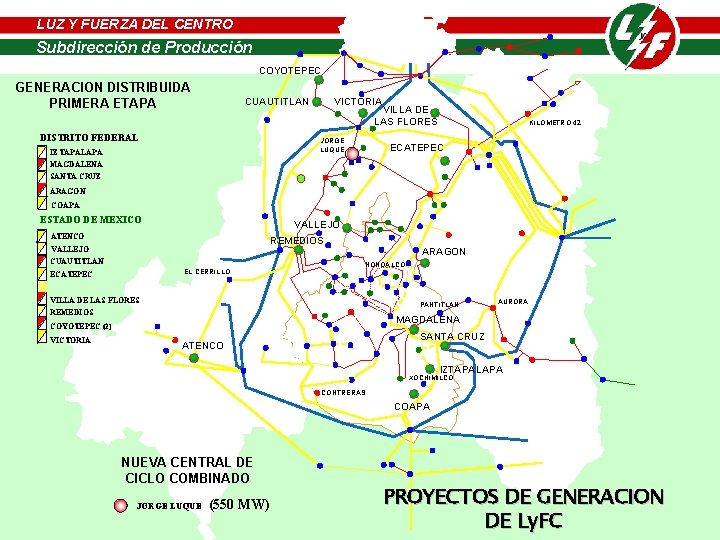

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción GENERACION DISTRIBUIDA PRIMERA ETAPA COYOTEPEC VICTORIA CUAUTITLAN DISTRITO FEDERAL VILLA DE LAS FLORES JORGE LUQUE IZTAPALAPA KILOMETRO 42 ECATEPEC MAGDALENA SANTA CRUZ ARAGON COAPA ESTADO DE MEXICO VALLEJO ATENCO REMEDIOS VALLEJO ARAGON CUAUTITLAN EL CERRILLO ECATEPEC NONOALCO VILLA DE LAS FLORES REMEDIOS PANTITLAN MAGDALENA COYOTEPEC (2) VICTORIA AURORA SANTA CRUZ ATENCO IZTAPALAPA XOCHIMILCO CONTRERAS COAPA NUEVA CENTRAL DE CICLO COMBINADO JORGE LUQUE (550 MW) PROYECTOS DE GENERACION DE Ly. FC

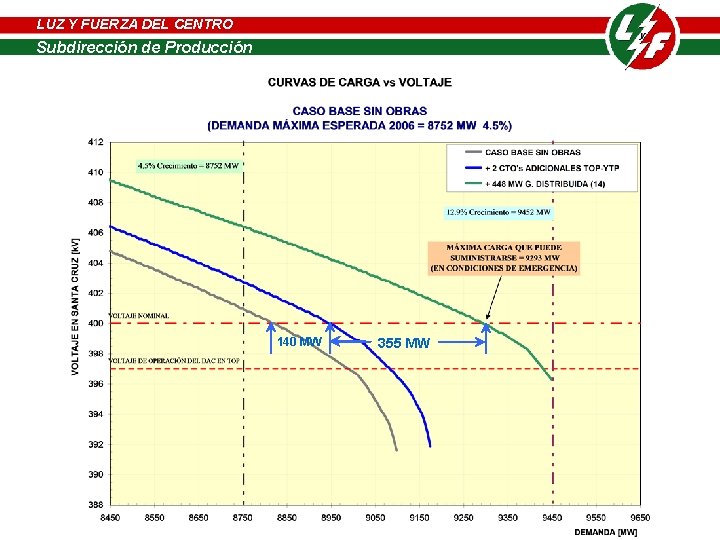

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción 140 MW 355 MW

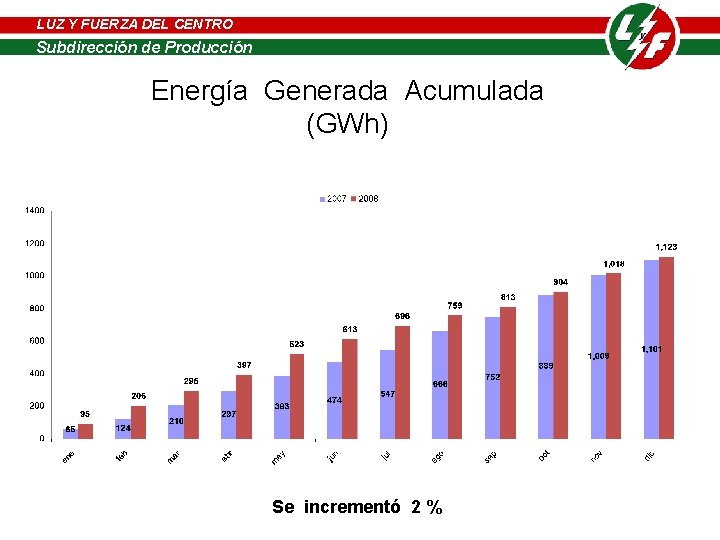

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción Energía Generada Acumulada (GWh) Se incrementó 2 %

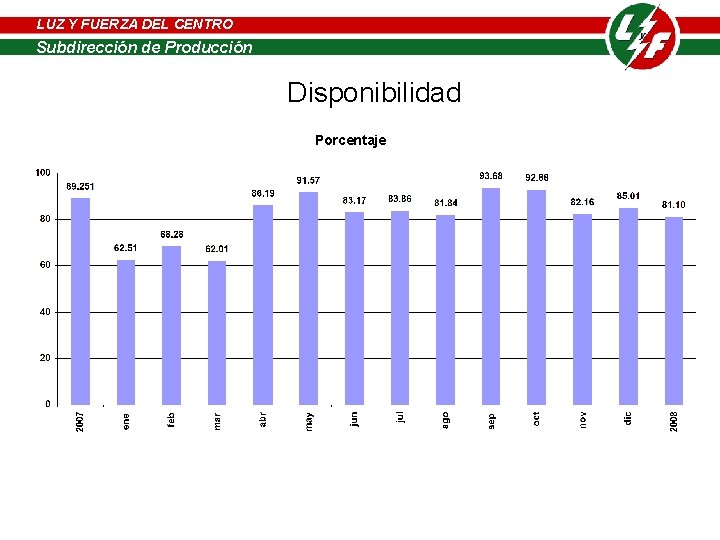

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción Disponibilidad Porcentaje

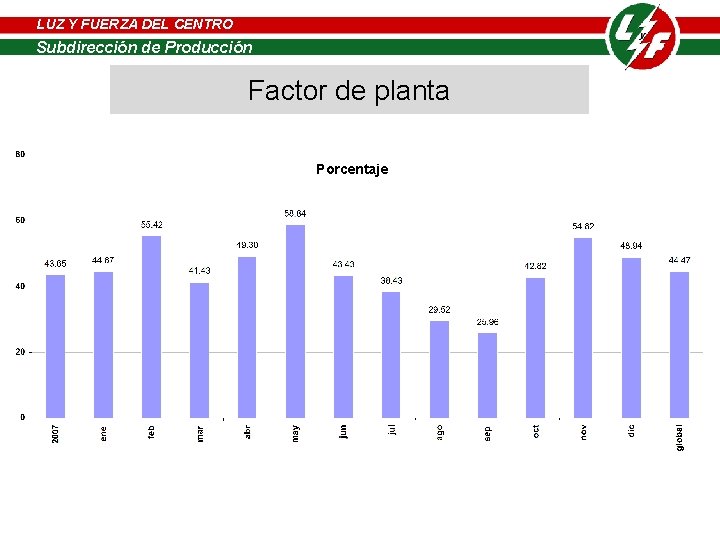

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción Factor de planta Porcentaje

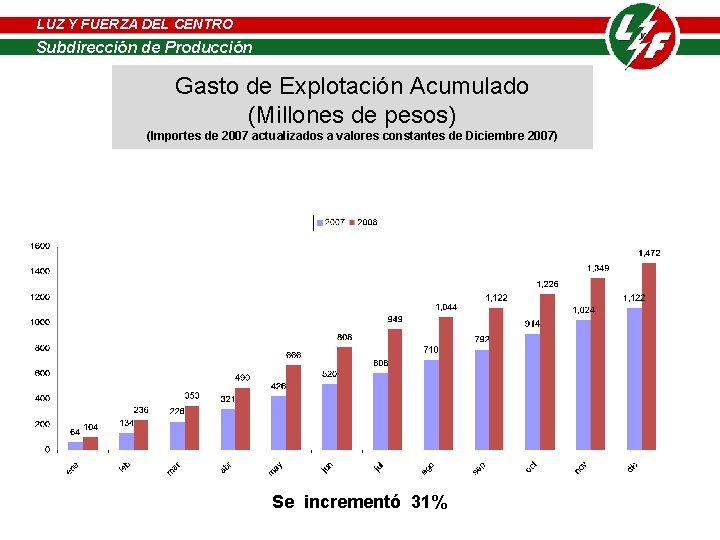

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción Gasto de Explotación Acumulado (Millones de pesos) (Importes de 2007 actualizados a valores constantes de Diciembre 2007) Se incrementó 31%

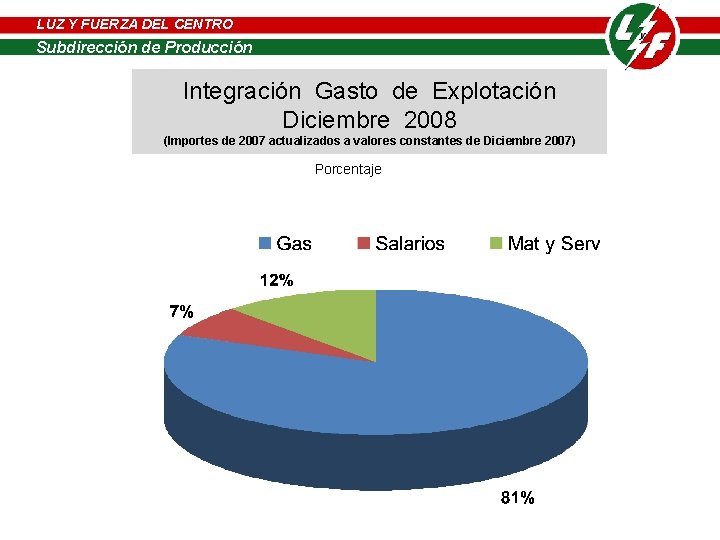

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción Integración Gasto de Explotación Diciembre 2008 (Importes de 2007 actualizados a valores constantes de Diciembre 2007) Porcentaje

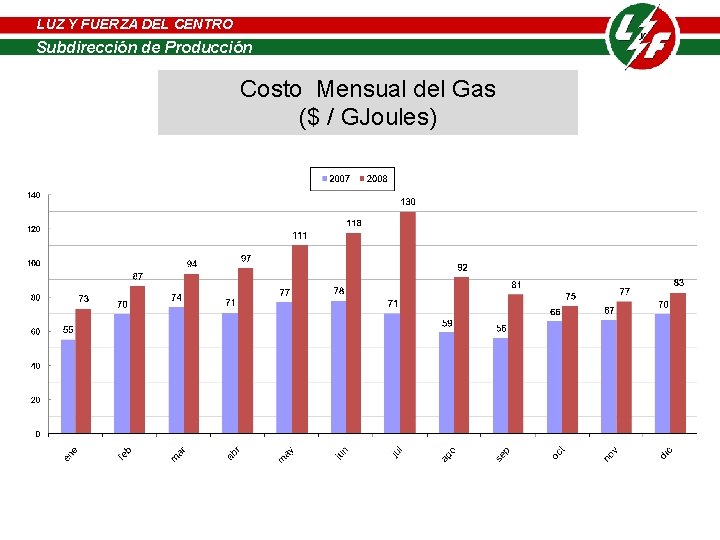

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción Costo Mensual del Gas ($ / GJoules)

LUZ Y FUERZA DEL CENTRO LUZ Y FUERZA de DELProducción CENTRO Subdirección de Producción Conclusiones • Luz y Fuerza del Centro (Ly. FC) tiene bajo su responsabilidad el suministro de energía eléctrica y la operación del Sistema Eléctrico del Área de Control Central (ACC), la cual ha venido incrementado su demanda máxima anualmente en 4. 5% en promedio. • Debido a que las inversiones para instalar centrales generadoras no se habían concretado desde 1977, el desbalance generación-carga en el ACC se incremento hasta alcanzar un valor del 68%. • El déficit que actualmente se suministra con fuentes de generación lejanas, originando con ello problemas de confiabilidad y seguridad operativa, que pueden originar un colapso por falta de soporte de voltaje. • La generación distribuida, por su naturaleza, abastece la demanda casi en el punto de consumo, lo que reditúa en una disminución de pérdidas en la red de transmisión, liberando la transformación existente.
