Light Centro de Operações Aluno: Diego da Costa Morgado Prof. : Sebastião Disciplina: Estágio Supervisionado

Introdução O Grupo Light presta serviços de: Distribuição o Transmissão o Geração o Consultoria o

1. 0 -Sistema Light A light possui um sistema de transmissão de 138 k. V. 87 Subestações Próprias o 44 Grandes Clientes ( Livres ou Cativos) o

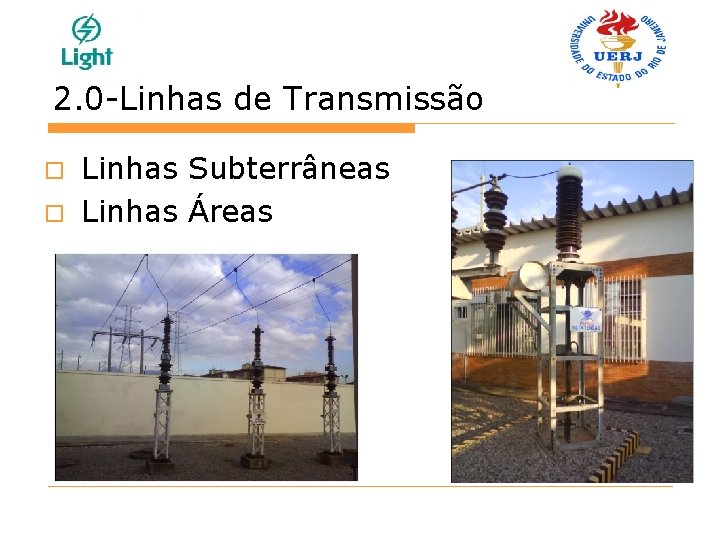

2. 0 -Linhas de Transmissão Linhas Subterrâneas o Linhas Áreas o

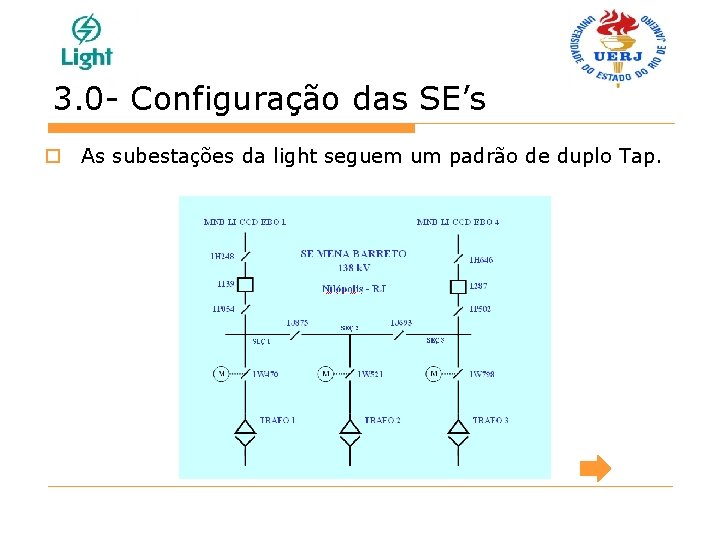

3. 0 - Configuração das SE’s o As subestações da light seguem um padrão de duplo Tap.

Década de 80

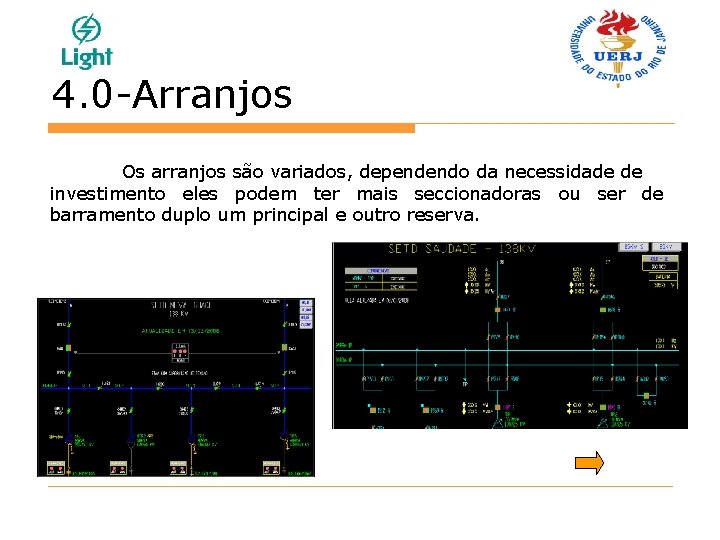

4. 0 -Arranjos Os arranjos são variados, dependendo da necessidade de investimento eles podem ter mais seccionadoras ou ser de barramento duplo um principal e outro reserva.

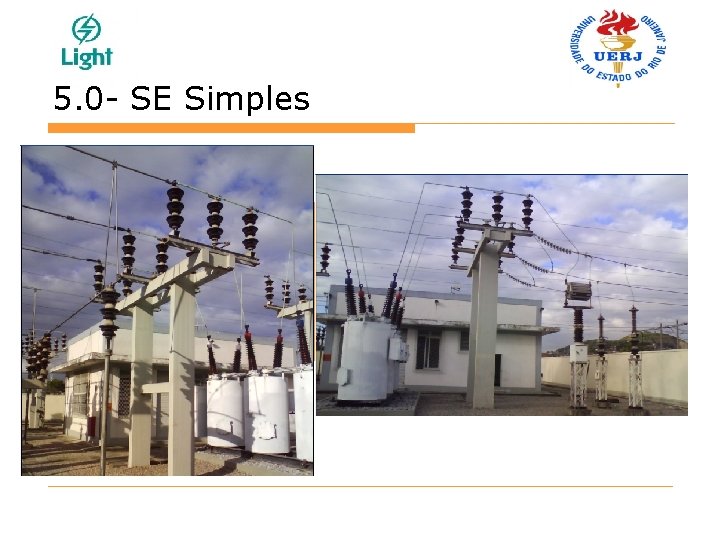

5. 0 - SE Simples

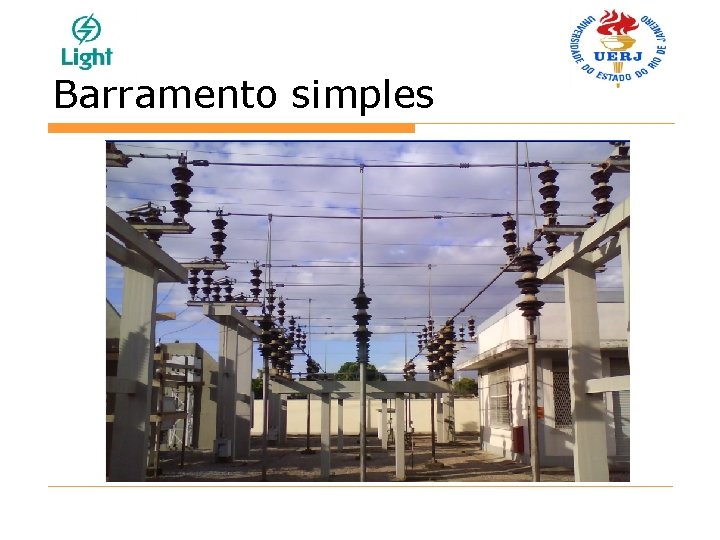

Barramento simples

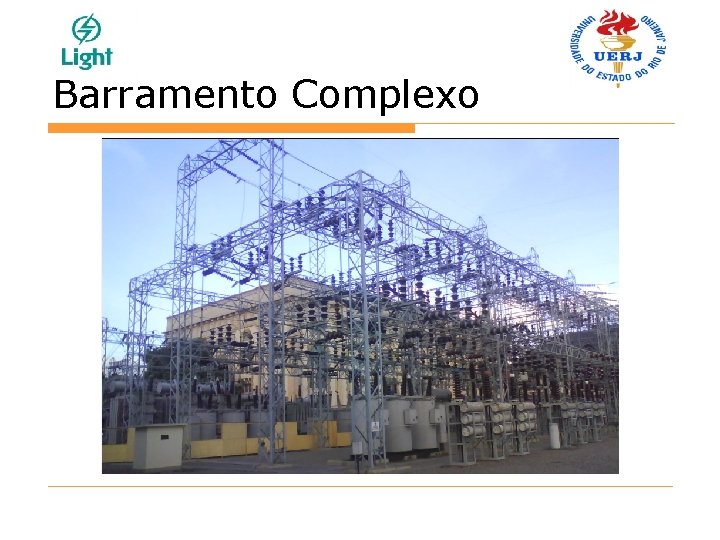

Barramento Complexo

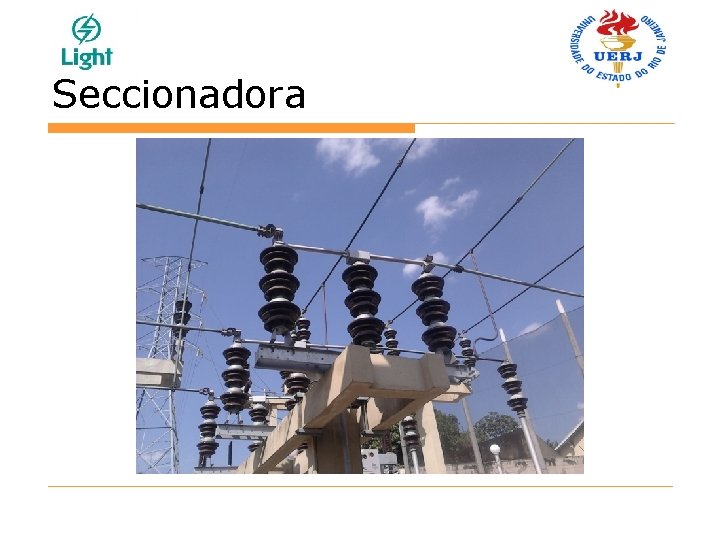

Seccionadora

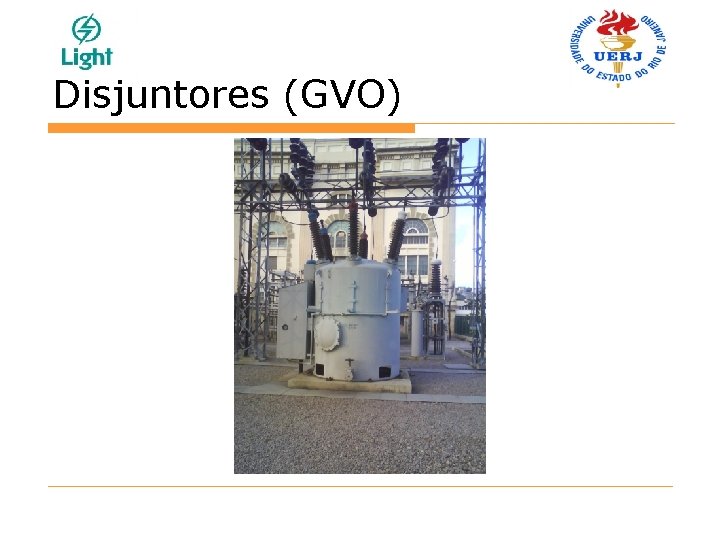

Disjuntores (GVO)

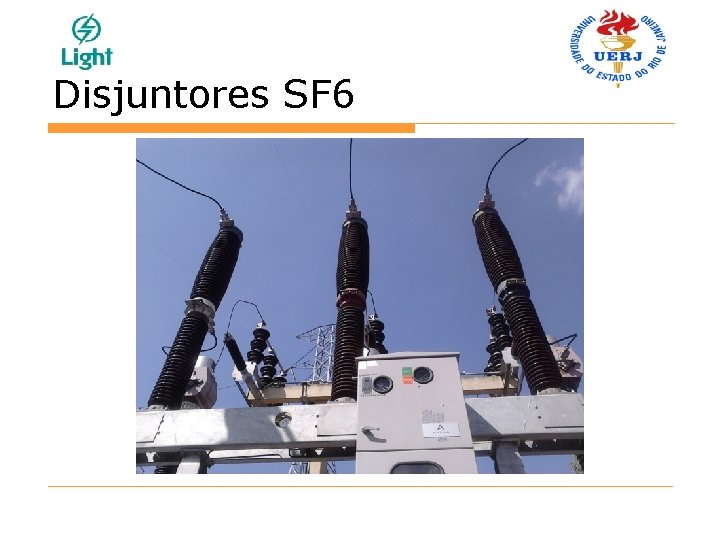

Disjuntores SF 6

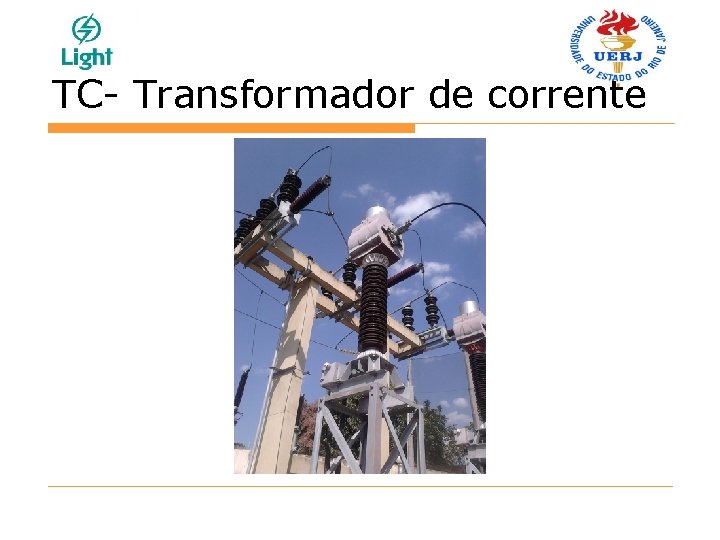

TC- Transformador de corrente

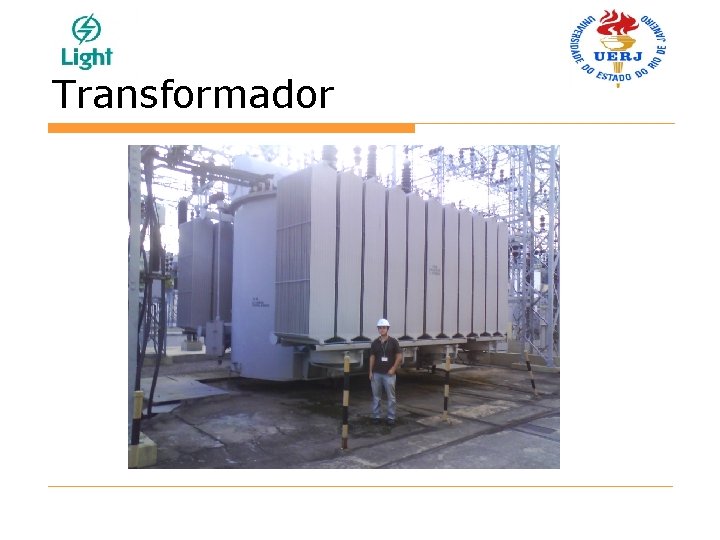

Transformador

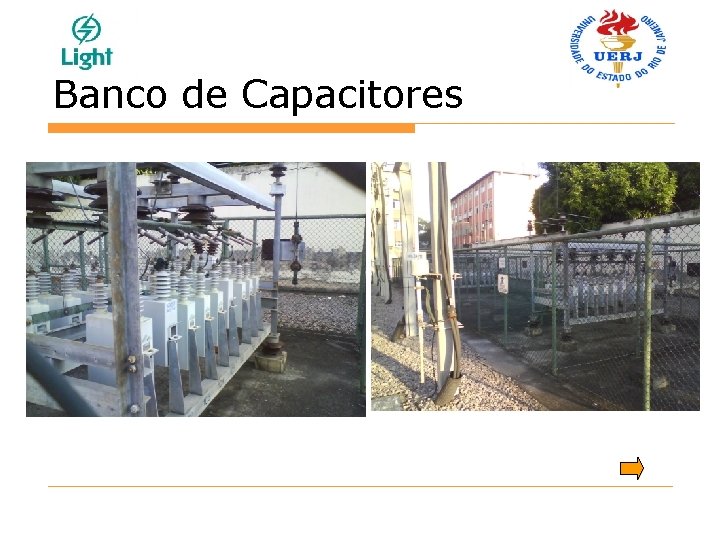

Banco de Capacitores

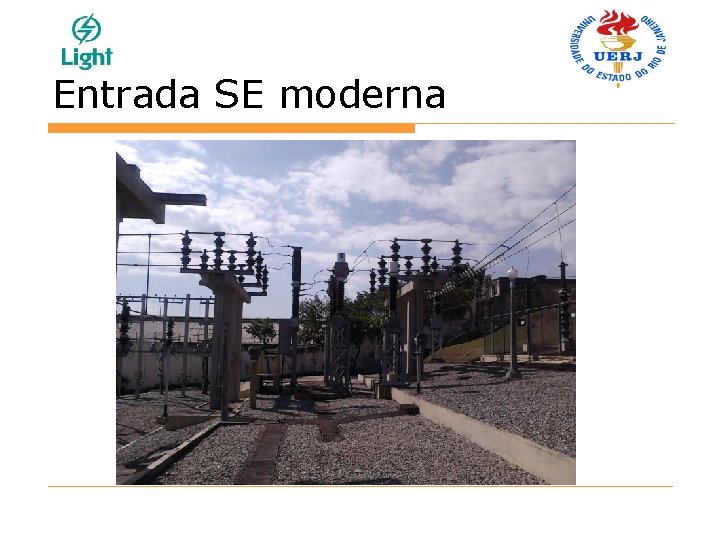

Entrada SE moderna

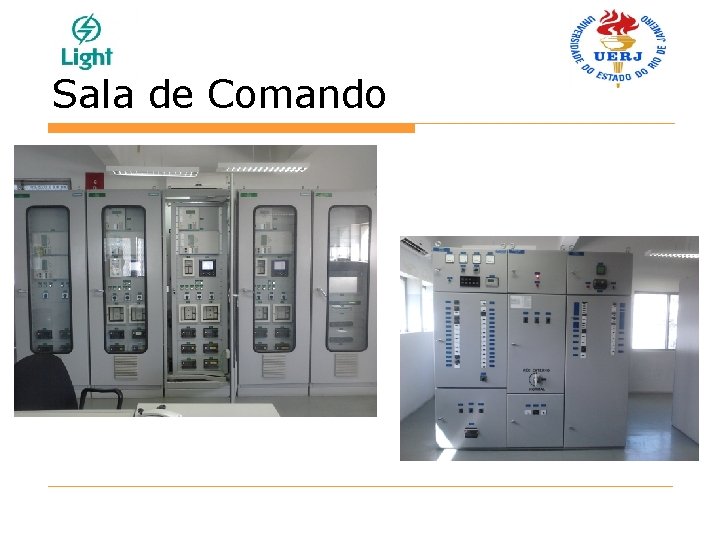

Sala de Comando

6. 0 - Escritório o Análises de dados o Impedimentos (Programáveis)

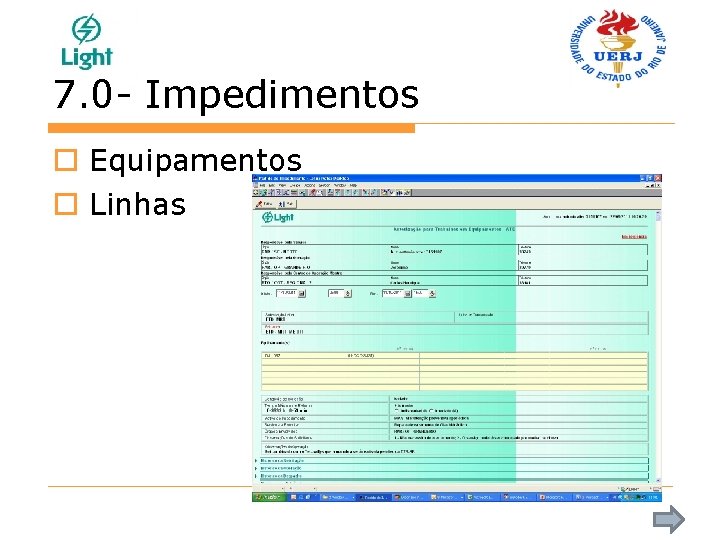

7. 0 - Impedimentos o Equipamentos o Linhas

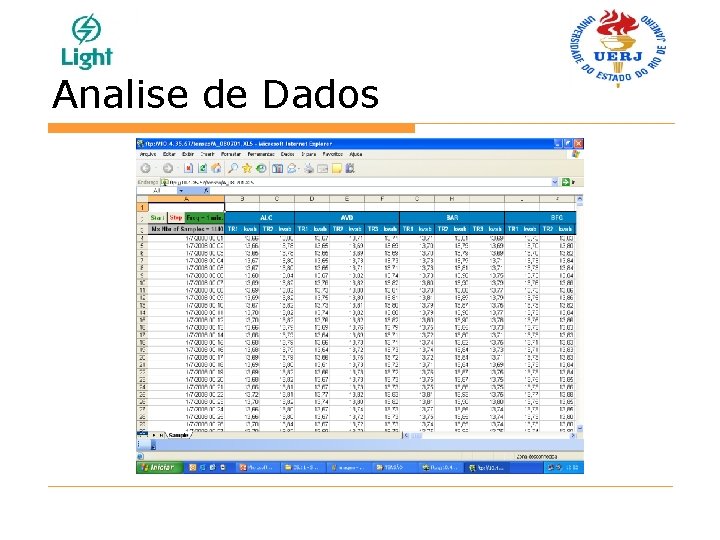

Analise de Dados

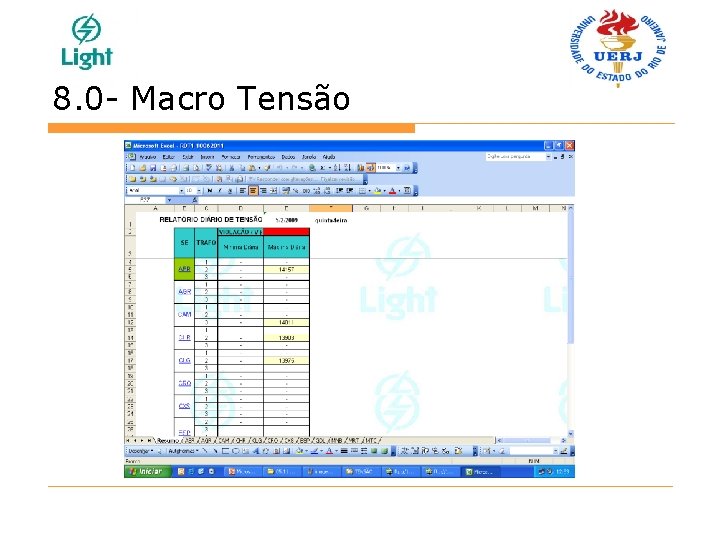

8. 0 - Macro Tensão

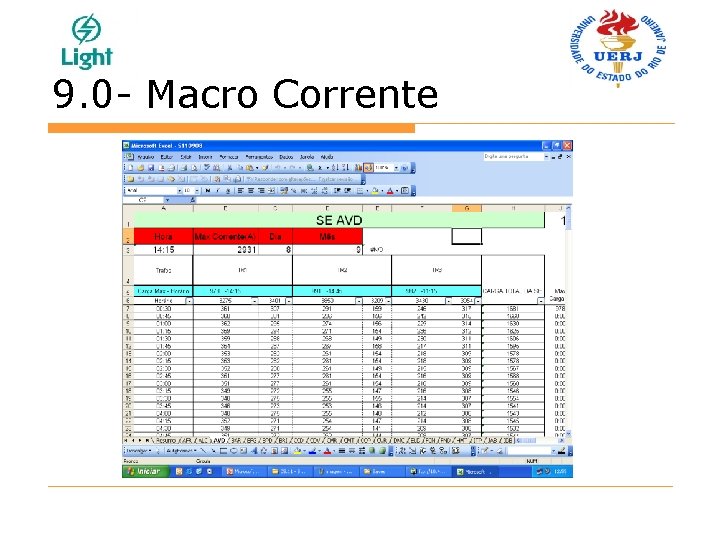

9. 0 - Macro Corrente

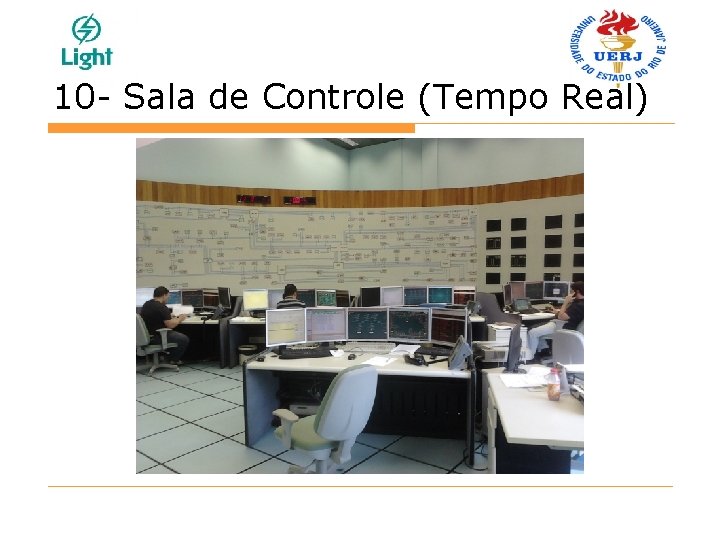

10 - Sala de Controle (Tempo Real)

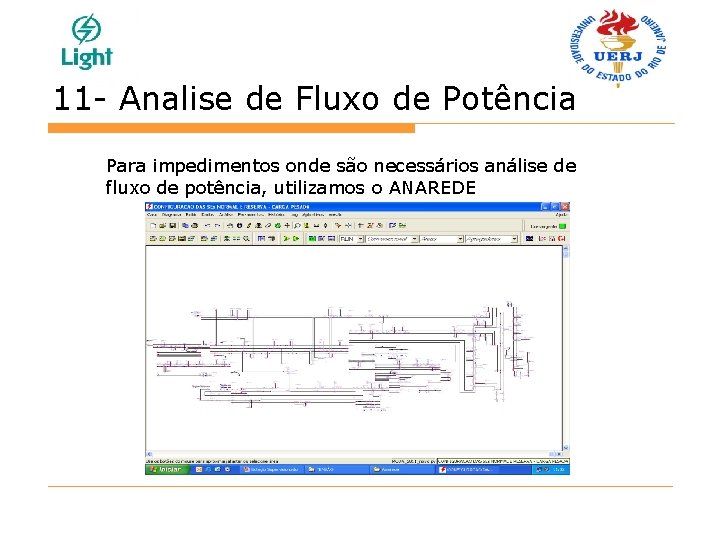

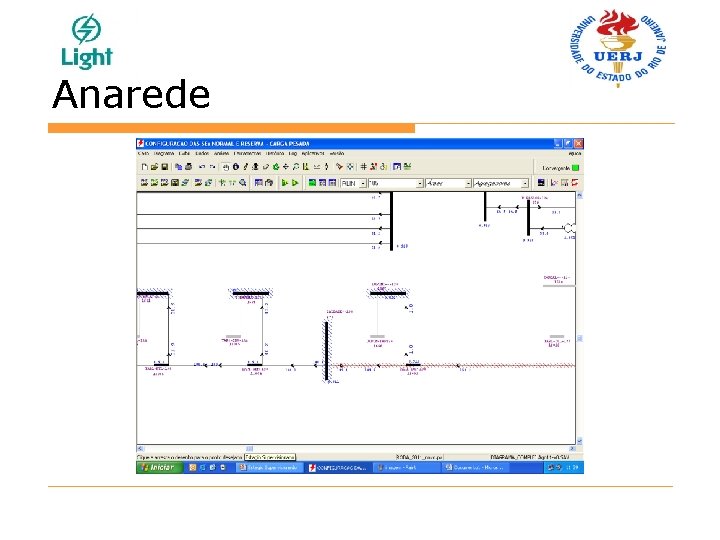

11 - Analise de Fluxo de Potência Para impedimentos onde são necessários análise de fluxo de potência, utilizamos o ANAREDE

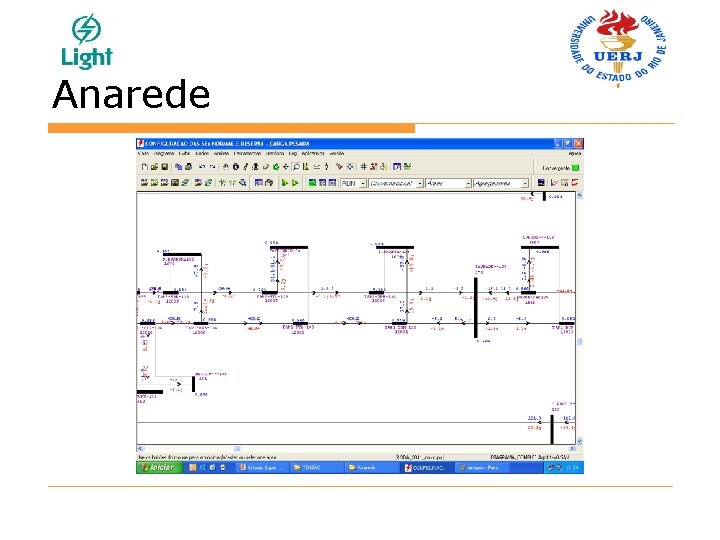

Anarede

Anarede

4 - Conclusão Obrigado!

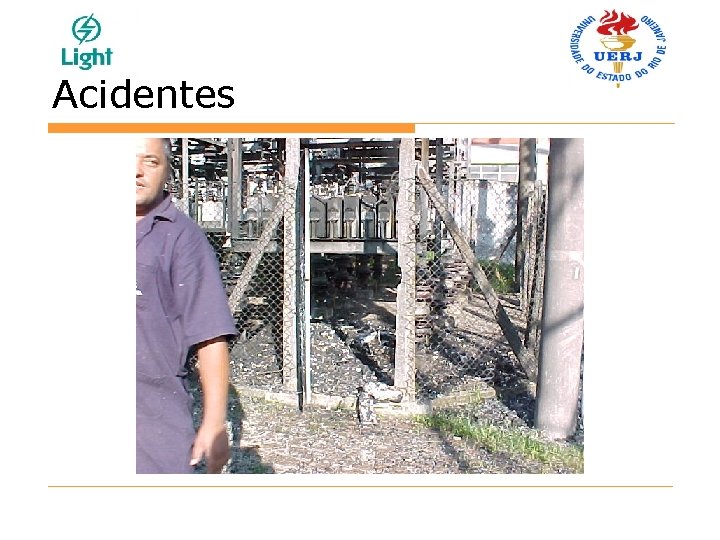

Acidentes

Acidentes

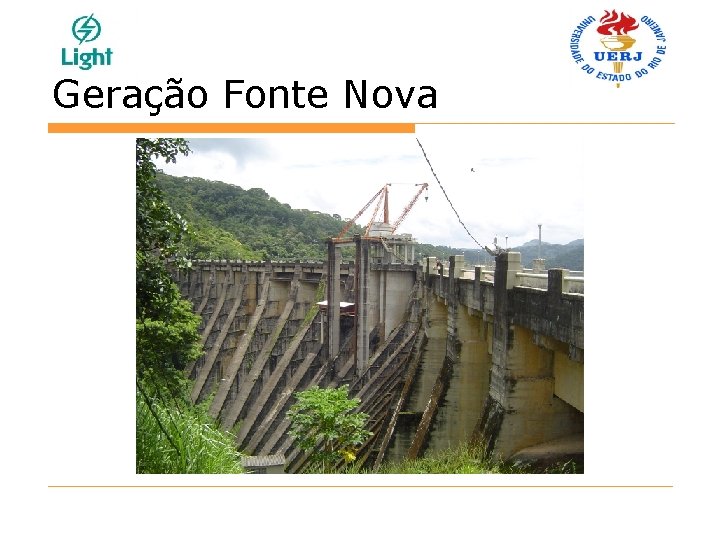

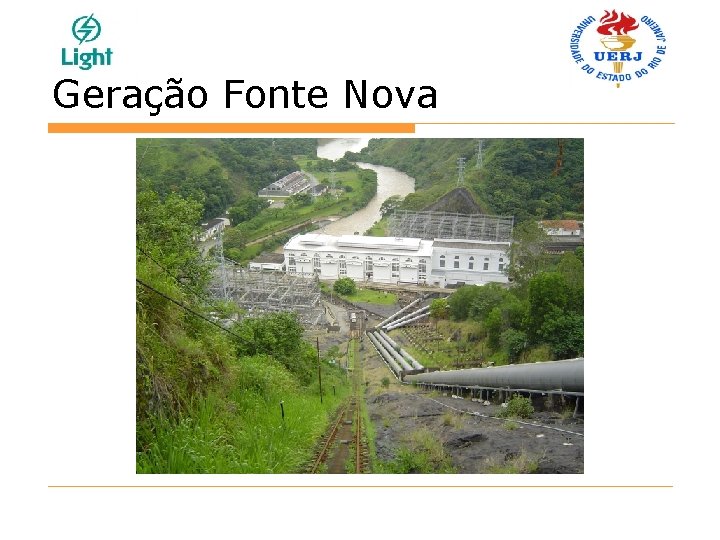

Geração Fonte Nova

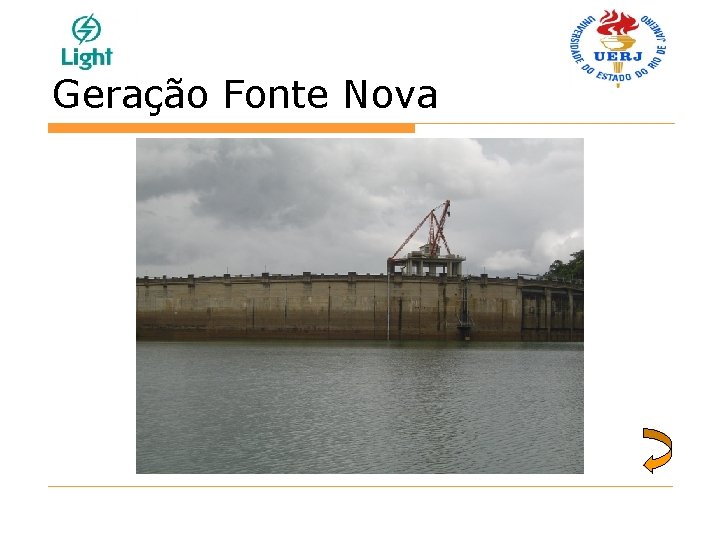

Geração Fonte Nova

Geração Fonte Nova

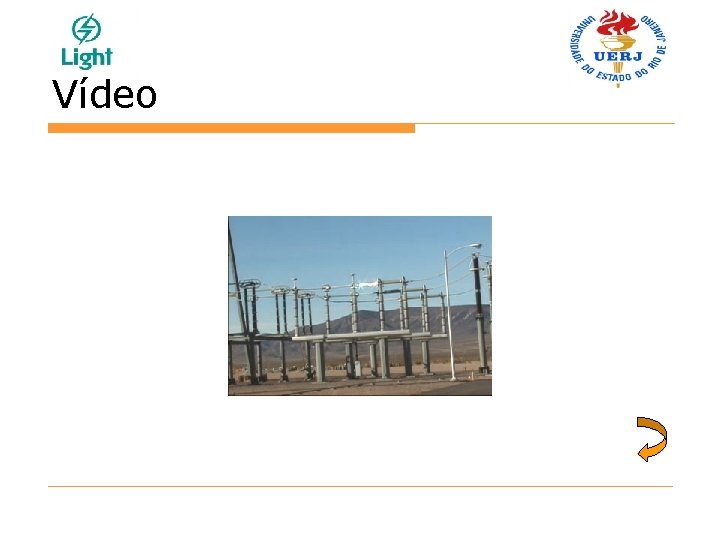

Vídeo
