Chapitre 1: La sortie géologique Introduction La sortie géologique est une sortie sur le terrain. Sa réalisation nécessite une préparation au préalable sur le terrain et sur une carte topographique. -Comment situer et représenter le lieu de notre étude géologique? -Quels sont les outils nécessaires à la réalisation de la sortie géologique?

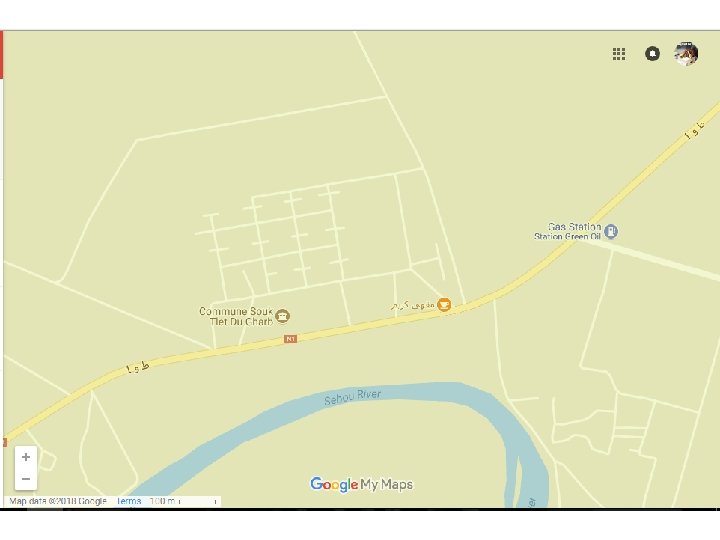

https: //www. google. com/maps/@31. 8008347, -7. 150688, 6 z

I. Utiliser une carte topographique Activité 1: Composantes de la carte topographique La carte topographique: Représentation, à échelle réduite, d’un relief sur un plan. Elle contient:

Un titre: indique le lieu représenté par la carte( exemple: Carte d’Agadir) Une légende: explique la signification des couleurs et des symboles sur la carte. Des Flèches d’orientations: indique les quatre orientations Nord/Sud, Est/Ouest. Une Échelle: est le rapport d/D entre la distance réduite mesurée sur la carte (d) et la distance réelle correspondante sur le terrain(D).

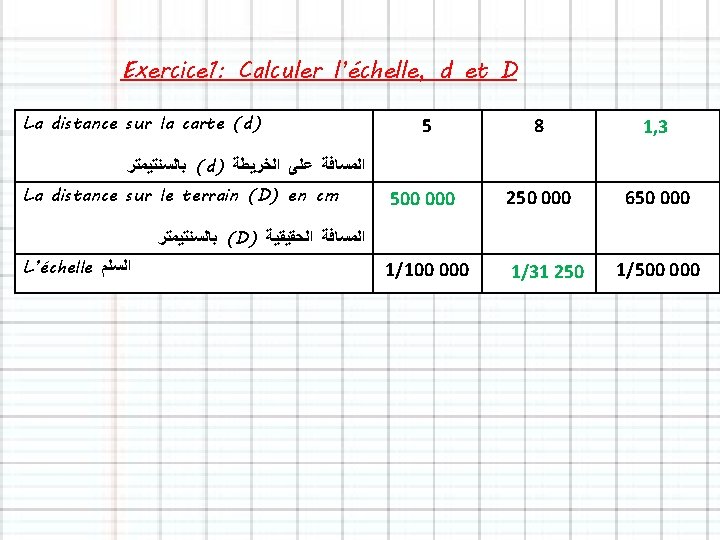

Exercice 1: Calculer l’échelle, d et D La distance sur la carte (d) 5 8 1, 3 500 000 250 000 650 000 1/100 000 1/31 250 ( ﺑﺎﻟﺴﻨﺘﻴﻤﺘﺮ d) ﺍﻟﻤﺴﺎﻓﺔ ﻋﻠﻰ ﺍﻟﺨﺮﻳﻄﺔ La distance sur le terrain (D) en cm L’échelle ﺍﻟﺴﻠﻢ ( ﺑﺎﻟﺴﻨﺘﻴﻤﺘﺮ D) ﺍﻟﻤﺴﺎﻓﺔ ﺍﻟﺤﻘﻴﻘﻴﺔ 1/500 000

Exercice 2: L’orientation de la carte Utilisez vos boussoles pour orienter la carte vers le Nord Correction: voir la vidéo

Carte orientée Carte non orientée Orientation de la carte vers le nord à l’aide d’une boussole

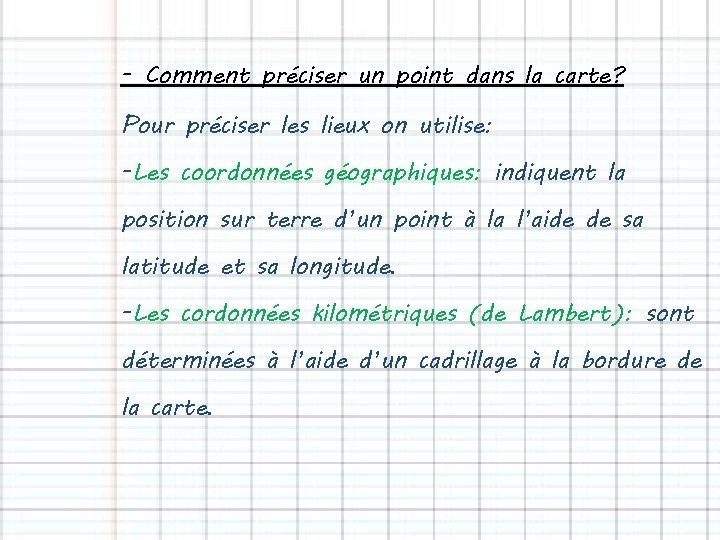

- Comment préciser un point dans la carte? Pour préciser les lieux on utilise: -Les coordonnées géographiques: indiquent la position sur terre d’un point à la l’aide de sa latitude et sa longitude. -Les cordonnées kilométriques (de Lambert): sont déterminées à l’aide d’un cadrillage à la bordure de la carte.

Comment présenter les relief sur la carte?

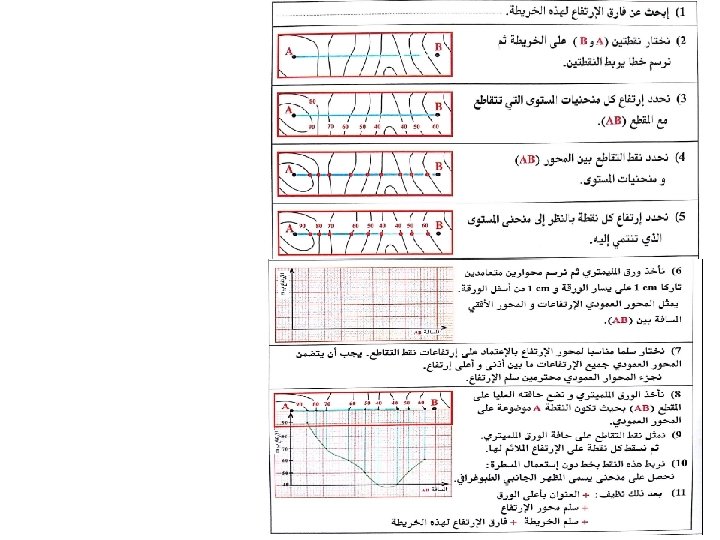

Activité 2: Le profile topographique Définitions: Les points de côtés: Indiquent l’altitude précise d’un relief par rapport au niveau de la mer. Les courbe de niveau: les lignes formées par les points du relief situés à la même altitude

90 80 70 L’altitude (m) 90 60 50 40 40 50 60 Profile topographique 90 - 80+ 80 - 70 70 60 50 - 40 - 10 m + + 50 40 + + + La distance AB

Le profile topographique permet de suivre les variations d’altitude entre deux endroits différents du milieu étudié avant même de faire la sortie géologique.

II. Réalisation de la sortie géologique Activité 1: Outils d’étude de terrain L’outils Son utilisation La carte topographique de la région Etudier le lieu et se diriger La boussole Pour s’orienter La loupe à main agrandir les éléments des roches L’acide chloridrique Indiquer la présence du calcaire dans les roches Un mètre à ruban Pour mesurer différent éléments Un carnet et stylo Prendre des notes

2 : Activité sur le terrain - Orienter la carte et indiquer la direction où se trouve le paysage -Observer l’ensemble du site, noter le nombre, la couleur, la disposition et direction des couches de roches; mesurer l’épaisseur; -Chercher la présence de fossiles -Récolter des échantillons de roches -Prendre des photos du site

Document 1: exemples des échantillons récoltés lors de la sortie géologique

2 : Elaboration du rapport de la sortie Le rapport de la sortie: -La localisation -La description du site avec un schéma légendé -Indication de différents arrêts et observations effectuées

Exercices d application:

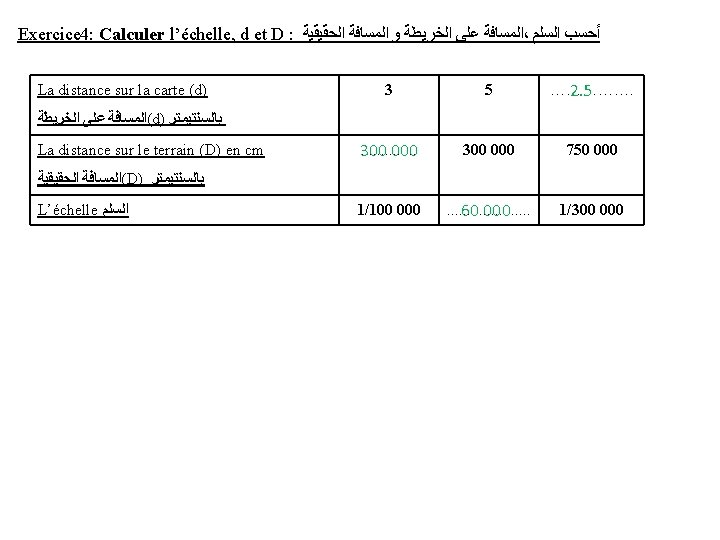

Exercice 1: Calculer l’échelle, d et D La distance sur la carte (d) 3 6 ( ﺑﺎﻟﺴﻨﺘﻴﻤﺘﺮ d) ﺍﻟﻤﺴﺎﻓﺔ ﻋﻠﻰ ﺍﻟﺨﺮﻳﻄﺔ La distance sur le terrain (D) en cm L’échelle ﺍﻟﺴﻠﻢ 300 000 800 000 ( ﺑﺎﻟﺴﻨﺘﻴﻤﺘﺮ D) ﺍﻟﻤﺴﺎﻓﺔ ﺍﻟﺤﻘﻴﻘﻴﺔ 1/300 000 1/200 000

Exercice 1: Calculer l’échelle, d et D La distance sur la carte (d) 3 6 4 900 000 300 000 800 000 1/300 000 50 000 1/200 000 ( ﺑﺎﻟﺴﻨﺘﻴﻤﺘﺮ d) ﺍﻟﻤﺴﺎﻓﺔ ﻋﻠﻰ ﺍﻟﺨﺮﻳﻄﺔ La distance sur le terrain (D) en cm L’échelle ﺍﻟﺴﻠﻢ ( ﺑﺎﻟﺴﻨﺘﻴﻤﺘﺮ D) ﺍﻟﻤﺴﺎﻓﺔ ﺍﻟﺤﻘﻴﻘﻴﺔ

Correction des exercices d’évaluation Exercice 1 : compléter la définition : ﺍﻟﺘﻌﺮﻳﻒ ﺃﻜﻤﻞ Relief Echelle La carte topographique : Représentation, à …………. . réduite, d’un …………. sur un plan Exercice 2 : Citer les composantes d’une carte topographique : ﺍﻟﻄﺒﻐﺮﺍﻓﻴﺔ ﺍﻟﺨﺮﻳﻄﺔ ﻋﻨﺎﺻﺮ ﺣﺪﺩ -Une Échelle -Un titre -Une légende -Des Flèches d’orientations Exercice 3 : Rependre par vrai ou faux : ﺧﻄﺄ ﺍﻭ ﺑﺼﺤﻴﺢ ﺃﺠﺐ Expression Vrai Faux Les coordonnées géographiques : indiquent la position sur terre d’un point à la l’aide de sa latitude et sa longitude. X On oriente la carte toujours vers le sud X Les points de côtés: Indiquent l’altitude précise d’un relief par rapport au niveau de la mer. X

150 L’altitude (m) 100 Profile topographique 100 150 200 250 10 m 250 - + 200 150 100 - + + + La distance AB
