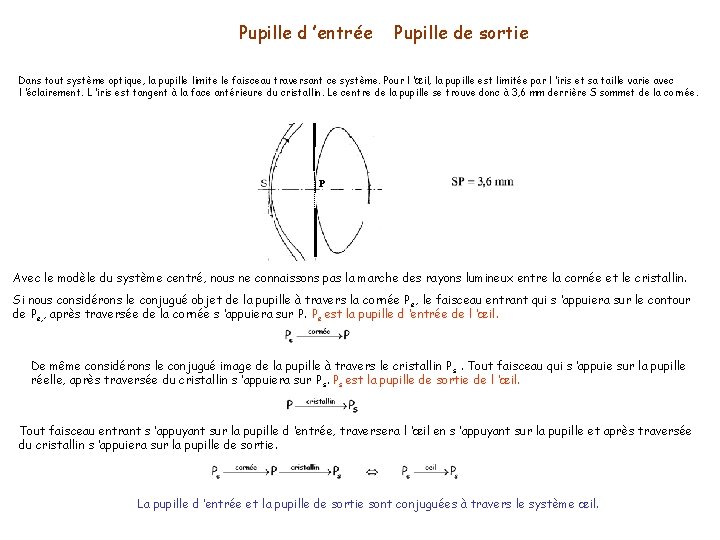

Pupille d ’entrée Pupille de sortie Dans tout système optique, la pupille limite le faisceau traversant ce système. Pour l ’œil, la pupille est limitée par l ’iris et sa taille varie avec l ’éclairement. L ’iris est tangent à la face antérieure du cristallin. Le centre de la pupille se trouve donc à 3, 6 mm derrière S sommet de la cornée. P Avec le modèle du système centré, nous ne connaissons pas la marche des rayons lumineux entre la cornée et le cristallin. Si nous considérons le conjugué objet de la pupille à travers la cornée P e, le faisceau entrant qui s ’appuiera sur le contour de Pe, , après traversée de la cornée s ’appuiera sur P. Pe est la pupille d ’entrée de l ’œil. De même considérons le conjugué image de la pupille à travers le cristallin P s. Tout faisceau qui s ’appuie sur la pupille réelle, après traversée du cristallin s ’appuiera sur P s. Ps est la pupille de sortie de l ’œil. Tout faisceau entrant s ’appuyant sur la pupille d ’entrée, traversera l ’œil en s ’appuyant sur la pupille et après traversée du cristallin s ’appuiera sur la pupille de sortie. La pupille d ’entrée et la pupille de sortie sont conjuguées à travers le système œil.

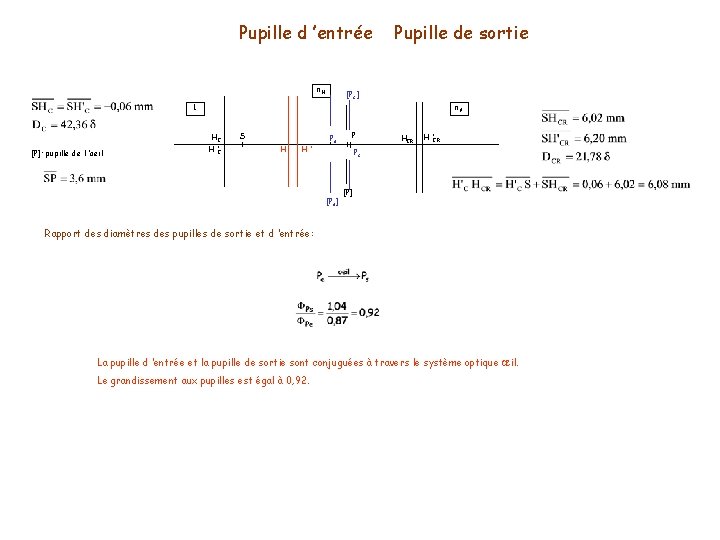

Pupille d ’entrée n. H Pupille de sortie [Ps ] 1 n. V HC [P]: pupille de l ’oeil H ’C S H H ’ Pe P HCR H ’CR Ps [Pe] [P] Calcul Rapport de lades position diamètres et dudes diamètre pupillesdedelasortie pupilleetde d ’entrée: sortie: La pupille d ’entrée et la pupille de sortie sont conjuguées à travers le système optique œil. Le grandissement aux pupilles est égal à 0, 92.
