KOMPONEN PASIF AKTIF KOMP PASIF PERINTANG PEMUAT PEARUH
- Slides: 22
KOMPONEN PASIF & AKTIF KOMP PASIF : • PERINTANG • PEMUAT • PEARUH KOMP AKTIF (Bahan Semikonduktor) : • DIOD • TRANSISTOR • LITAR BERSEPADU

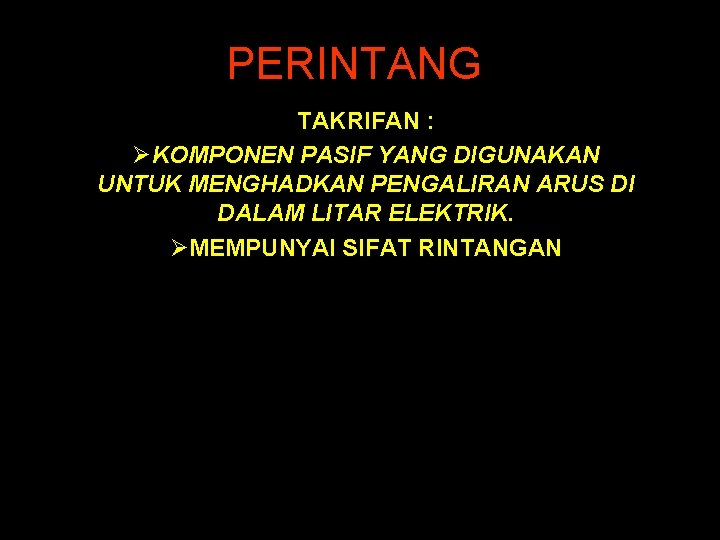

PERINTANG TAKRIFAN : ØKOMPONEN PASIF YANG DIGUNAKAN UNTUK MENGHADKAN PENGALIRAN ARUS DI DALAM LITAR ELEKTRIK. ØMEMPUNYAI SIFAT RINTANGAN Rintangan ialah tentangan yang diberikan oleh sesuatu bahan kepada pengaliran arus yang melaluinya
UNIT PIAWAI DAN SIMBOL RINTANGAN Rintangan diukur dalam unit Ohm (Ω) Simbol bagi rintangan ialah R atau R R RINTANGAN TETAP atau R R RINTANGAN BOLEHUBAH
PENENTUAN NILAI RINTANGAN 1. 2. GUNAKAN KOD WARNA GUNAKAN OHM-METER Warna Nilai Digit Pendarab Had Terima Haji Hitam 0 x 100 - Che Coklat 1 x 101 - Mat Merah 2 x 102 - Orang Oren 3 x 103 - Kaya Kuning 4 x 104 - Hendak Hijau 5 x 105 - Beli Biru 6 x 106 - Ubi Unggu 7 x 107 - Kayu Kelabu 8 x 108 - Putih 9 x 109 - Enggan Emas - 0. 1 ± 5% Pulang Perak - 0. 01 ± 10% Tanpa Wang Tiada warna - - ± 20%
1 st JALUR A 3 rd JALUR C th 2 nd JALUR B 4 JALUR D Kaedah menentukan nilai rintangan melalui pengiraan kod warna: • Nilai rintangan = A B x 10 C ± D% = Perintang 4 Jalur warna • Nilai rintangan = A B C x 10 D ± E% = Perintang 5 Jalur warna
CONTOH A B C D 10 X 101 ± 5% =100 Ω Coklat Hitam Coklat Emas Sekiranya perintang mempunyai lima jalur ± 5% bermaksud nilai haterima bagi printang tersebut adalah antara 95 ohm 105 ohm
SAIZ DAN KADARAN KUASA PERINTANG ØKadar kuasa perintang bergantung pada saiz fizikalnya ØNilai kuasa perintang adalah antara 0. 25 W hingga 100 W
JENIS-JENIS PERINTANG DAN KEGUNAANNYA Terdapat 2 jenis perintang yang sering digunakan. Perintang tetap Perintang boleh laras Rujuk lampiran
PEMUAT ØPemuat adalah satu peranti elektronik yang berfungsi untuk menyimpan cas dan tenaga elektrik serta membuangnya jika disambung ke beban. ØMempunyai sifat kemuatan. Kemuatan ialah sifat menentang sebarang perubahan bezaupaya (voltan) dalam litar.
UNIT PIAWAI DAN SIMBOL PEMUAT Unit bagi kemuatan ialah Farad (F) Kemuatan 1 Farad bermakna suatu pemuat boleh menyimpan 1 Coulomb cas elektrik apabila pemuat itu dibekalkan voltan 1 volt. Oleh itu 1 Farad ialah satu Coulomb per Volt. C=Q/V C=kemuatan (Farad, F) Q= Cas elektrik (Coulomb, C) V=Voltan (Volt, V)
SIMBOL PEMUAT TETAP PEMUAT BOLEH LARAS NILAI KEMUATAN PEMUAT; Kaedah menentukan nilai kemuatan 1. Kod bercetak. 2. Kod warna *SILA RUJUK KEPADA LAMPIRAN
PEMUAT ØJENIS-JENIS; Pemuat Tetap Pemuat Bolehlaras • pemuat dwigang kertas • pemuat trimmer @ preset • pemuat mika • pemuat seramik • pemuat. RUJUK LAMPIRAN elektrolit
PEMUAT ØBINAAN PEMUAT Tamatan 1 Bahan Dieletrik Plat logam Tamatan 2 RUJUK LAMPIRAN
FAKTOR-FAKTOR YANG MEMPENGARUHI NILAI PEMUAT • Luas permukaan plat • Jarak antara plat • Jenis dielektrik • Suhu persekitaran
JENIS KEROSAKAN PEMUAT Terbuka Apabila diuji jarum penunjuk meter akan menunjukkan bacaan infiniti atau jarum langsung tidak bergerak sekalipun diterbalikkan kekutuban talian meter ataupun pemuat. Terpintas Jarum penunjuk meter akan menunjukkan bacaan sifar memastikan di antara dua plat telah berlaku litar pintas. *RAJAH PENGUJIAN DILAMPIRAN
PEARUH ØPeraruh adalah komponen pasif yang dibuat daripada gegelung dawai untuk menghasilkan aruhan di dalam litar elektrik ØMempunyai sifat kearuhan. Kearuahan ialah sifat menentang sebarang perubahan arus dalam litar.
UNIT PIAWAI DAN SIMBOL PEARUH • Unit kearuhan bagi peraruh adalah Henry (H). • Pearuh yang mempunyai nilai kearuhan 1 Henry (H) bermaksud pearuh tersebut mempunyai perubahan arus sebanyak 1 Ampere(A) dalam masa 1 saat dan menjanakan dge sebanyak 1 volt (V). PEARUH TETAP PEARUH BOLEH LARAS
JENIS-JENIS PEARUH DAN FUNGSINYA Pearuh dibina daripada gegelung pengalir elektrik yang dililit mengelilingi teras. Jenis teras pearuh yang digunakan menentukan nama pearuh. Gegelung Pearuh *rujuk lampiran

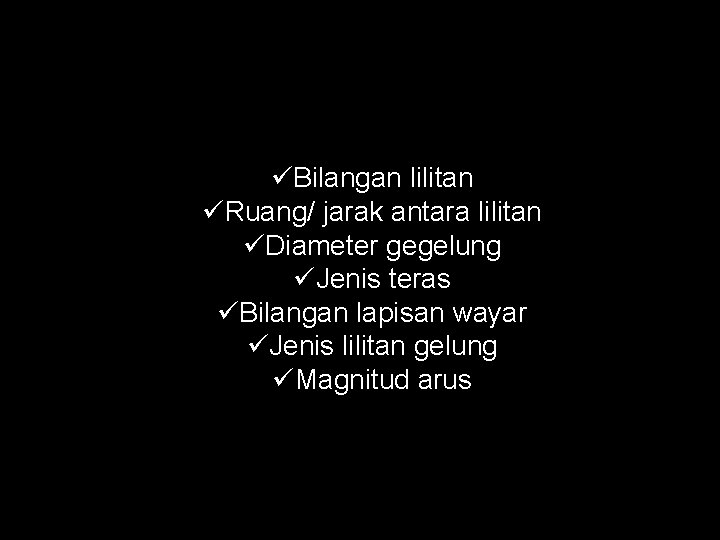

Faktor yang mempengaruhi kearuhan Bilangan lilitan Ruang/ jarak antara lilitan Diameter gegelung Jenis teras Bilangan lapisan wayar Jenis lilitan gelung Magnitud arus
Bilangan lilitan sedikit, kearuhan rendah Bilangan lilitan banyak, kearuhan tinggi Ruang/ jarak antara lilitan jarang kearuhan rendah. Ruang/ jarak antara lilitan banyak, kearuhan tinggi Diameter gegelung kecil kearuhan rendah. Diameter gegelung besar kearuhan tinggi. Jenis teras Jika jenis teras udara digunakan, kearuhan rendah. Jika jenis teras besi digunakan, kearuhan tinggi. Bilangan lapisan wayar kurang, kearuhan rendah. Bilangan lapisan wayar banyak, kearuhan tinggi. Jenis lilitan gelung Jenis lilitan dibina dengan mudah, kearuhan rendah. Jenis lilitan dibina dengan bersilang-silang, kearuhan tinggi. Magnitud arus Arus yang dibekalkan kurang, kearuhan rendah. Arus yang dibekalkan banyak, kearuhan tinggi.
PENGUJIAN KOMPONEN PEARUH • Pengujian pearuh dapat dilakukan dengan menggunakan meter pelbagai yang disetkan pada julat ohm x 1 R. Semasa pengujian dijalankan, pearuh mestilah ditanggalkan daripada litar. • Lazimnya, pearuh rosak disebabkan keadaannya terbuka atau terpintas *RUJUK LAMPIRAN
SEKIAN TERIMA KASIH
