PENGINDERAAN JAUH KOMPONEN PENGINDERAAN JAUH Sumber tenaga Atmosfer

PENGINDERAAN JAUH

KOMPONEN PENGINDERAAN JAUH • Sumber tenaga • Atmosfer • Interaksi antara tenaga dan objek • Sensor • Wahana • Perolehan data • Pengguna data

Lanjutan • Sumber tenaga * Alamiah/sistem pasif : sinar matahari * Buatan/sistem aktif : gelombang mikro • Atmosfer mempengaruhi panjang gelombang • Interaksi antara tenaga dan objek tampak dari rona yang dihasilkan oleh objek yang bersangkutan • Sensor * Sensor fotografik merekam objek secara kimiawi * Sensor elektronik merekam objek dengan sinyal elektrik • Wahana Alat yang digunakan untuk membawa atau memasang sensor • Perolehan data Manual dan digital • Pengguna data Orang yang menerima atau tidak hasil indraja

Sistem Indraja • Berdasarkan cara pengumpulan datanya : 1. Berdasarkan tenaga yang digunakan : - Tenaga pantulan - Tenaga pancaran 2. Berdasarkan wahana yang digunakan : - Dirgantara (airborne system) - Antariksa (spaceborne system) • Berdasarkan analisis datanya : 1. Intrepretasi secara visual data piktoral/citra 2. Intrepretasi secara numerik data digital

Citra • Citra Foto 1. Citra foto berdasarkan spektrum elektromagnetik yang digunakan a. Citra foto ultraviolet > spektrum ultraviolet ( 0, 29 µ ) ex. Jaringan jalan aspal, tumpahan minyak di laut b. Citra foto ortokromatik > spektrum tampak dari biru sampai hijau (0, 4 – 0, 56 µ ) ex. Survei vegetasi c. Citra foto pankromatik > seluruh spektrum tampak dari merah – ungu (0, 4 – 0, 7 µ) ex. Pencemaran air, kerusakan banjir, air permukaan d. Citra foto inframerah asli > spektrum inframerah (0, 9 – 1, 2 µ ) ex. Mendeteksi berbagai jenis tanaman sehat dan sakit e. Citra inframerah modifikasi > spektrum tampak merah dan hijau ex. Warna daratan dan perairan jelas

lanjutan 2. Citra foto berdasarkan sumbu kamera a. Citra foto vertikal : citra foto yang dibuat dengan posisi tegak lurus terhadap permukaan bumi b. Citra foto condong : citra foto yang dibuat dengan posisi sumbu kamera menyudut (> 10 ° )

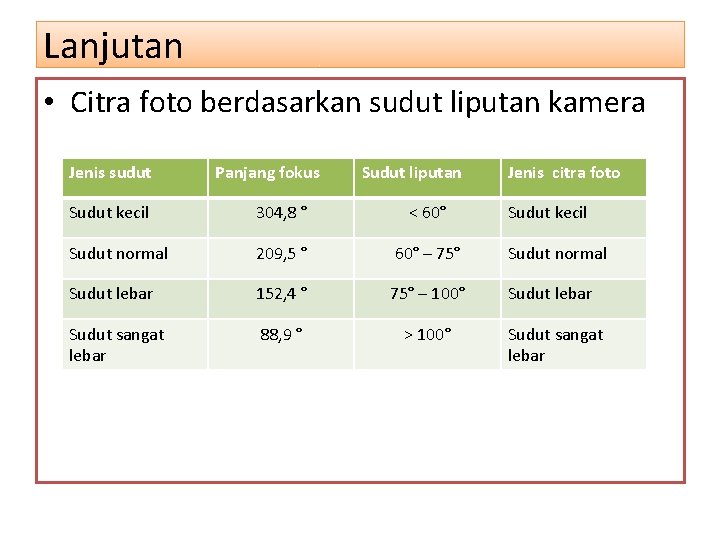

Lanjutan • Citra foto berdasarkan sudut liputan kamera Jenis sudut Panjang fokus Sudut liputan Jenis citra foto Sudut kecil 304, 8 ° < 60° Sudut kecil Sudut normal 209, 5 ° 60° – 75° Sudut normal Sudut lebar 152, 4 ° 75° – 100° Sudut lebar Sudut sangat lebar 88, 9 ° > 100° Sudut sangat lebar

Lanjutan 4. Citra foto berdasarkan jenis kamera * Citra foto tunggal : dibuat dengan menggunakan kamera tunggal * Citra foto jamak : dibuat pada saat bersamaan

Lanjutan 5. Citra foto berdasarkan warna yang digunakan a. Foto berwarna semu ( false color ) b. Foto warna asli ( true color )

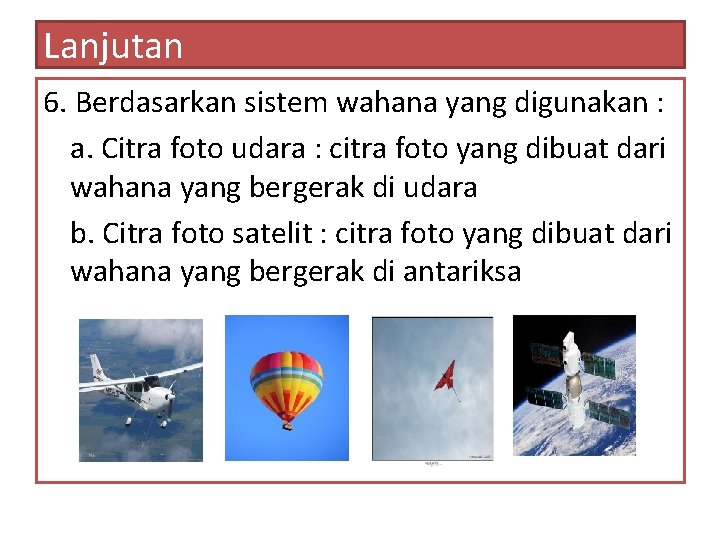

Lanjutan 6. Berdasarkan sistem wahana yang digunakan : a. Citra foto udara : citra foto yang dibuat dari wahana yang bergerak di udara b. Citra foto satelit : citra foto yang dibuat dari wahana yang bergerak di antariksa

Lanjutan • Citra non foto 1. Berdasarkan spektrum elektromagnetik yang digunakan : a. Citra infrmerah termal menggunakan spektrum inframerah termal b. Citra radar atau gelombang mikro menggunakan spektrum gelombang mikro Perbedaan : Citra radar menggunakan sistem aktif Gelombang mikro menggunakan sistem pasif

Lanjutan 2. Berdasarkan sensor yang digunakan : a. Sensor tunggal menggunakan sensor tunggal b. Sensor multispektral menggunakan sensor saluran jamak

Lanjutan 3. Berdasarkan wahana yang digunakan : a. Citra dirgantara menggunakan wahana yang beroperasi di udara b. Citra satelit menggunakan wahana yang beroperasi di antariksa

Lanjutan 1. Citra satelit untuk penginderaan planet Contoh : Viking ( AS ); Vanera ( Rusia ) 2. Citra satelit untuk penginderaan cuaca Contoh : NOAA ( AS ) ; Meteor ( Rusia ) 3. Citra satelit untuk penginderaan SDA Contoh : Landsat (AS ) ; Soyuz ( Rusia ) ; SPOT ( Perancis ) 4. Citra satelit untuk penginderaan Oceanografi Contoh : Seasat ( AS ); MOS ( Jepang )

Perbedaan Citra foto dan Citra non Foto

Interpretasi Citra • Interpretasi secara digital Penafsiran data hasil indraja dengan menggunakan seperangkat komputer • Interpretasi secara visual Tahapan : 1. Deteksi : mengamati dan mengenal keadaan obyek 2. Identifikasi : upaya memerinci obyek yang telah dideteksi -Ciri spektral : rona -Ciri spasial : bentuk, ukuran, pola, bayangan, tekstur, situs, asosiasi -Ciri temporal : waktu 3. Analisis 4. Deduksi : upaya mengelompokkan obyek berspesifikasi hasil identifikasi : proses menyimpulkan berdasarkan bukti-bukti

Unsur-Unsur Intrepetasi Citra 1. 2. 3. 4. 5. 6. 7. 8. 9. Rona dan warna Bentuk Ukuran Tekstur Pola Bayangan Situs Asosiasi Konvergensi bukti

Cara perolehan dan analisis data • Multi spektral : banyak warna • Multi tingkat : perbedaan ketinggian sensor pada wahana • Multi temporal : kurun waktu tertentu, min 3 th • Multi arah : sensor yang dapat digerakkan diatur ke segala arah • Multi polarisasi : obyek pada bidang vertikal atau horizontal • Multi disiplin : untuk berbagai bidang ilmu
