Kartografske projekcije i GIS KARTOGRAFSKE PROJEKCIJE 1 2
- Slides: 20
Kartografske projekcije i GIS

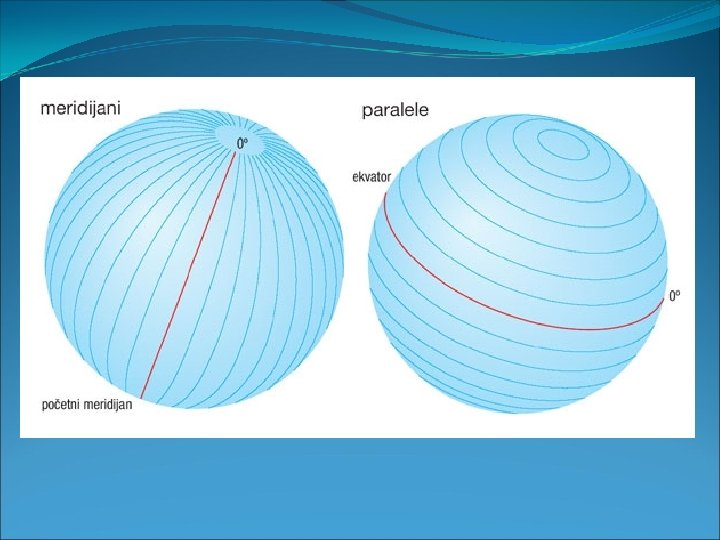

KARTOGRAFSKE PROJEKCIJE: - 1. 2. 3. načini projiciranja sfernog oblika Zemljine površine na ravnu plohu, odnosno, ucrtavanje mreže meridijana i paralela na ravnini Mercator – u 16. st. jedna od prvih projekcija koje se koriste još i danas (jednostavna pravokutna) Elementi vjernosti karte: ekvidistantnost – vjernost udaljenosti ekvivalentnost – vjernost površine konformnost – vjernost kutova - globus – jedini zadovoljava sva tri elementa
Stvarne dimenzije Australije i Grenlanda
Usporedba veličine Europe i Antarktike
Gall–Peters projekcija
S obzirom na plohu na koju se prenosi slika Zemlje projekcije dijelimo na: 1. valjkaste ili cilindrične 2. stožaste ili konusne 3. horizontske ili azimutne
1. Valjkaste projekcije su one kod kojih se Zemljina površina projicira na plašt valjka koji Zemlju dodiruje duž ekvatora - Najviše se koriste za predočavanje cijele Zemljine površine (planisfere), a prepoznajemo ih po ravnim paralelama dok meridijani mogu biti ravni i zakrivljeni (najpoznatija je Mercatorova)
Mercatorova projekcija
Eckertova projekcija
Goodeova projekcija
2. Stožaste projekcije nastaju projiciranjem sfernog oblika Zemljine površine na plašt stošca. - slika prostora je najtočnija na dodirnoj paraleli - specifičnost stošca je u tome što on, svojim oblikom, najmanje odstupa od stvarnog oblika Zemlje u odnosu na druge dvije projekcije - zrakasto pružanje medijana -koriste se za izradu karata manjih prostora u umjerenim geografskim širinama -najpoznatije su Ptolomejeva i Bonneova (atlasi)
Bonneova projekcija
3. Azimutne projekcije su rezultat projiciranja sferne Zemljine površine na ravnu plohu. - ona dodiruje Zemlju u jednoj točki (centar ili pol projekcije) - točke jednako udaljene od centra zatvaraju krug - Tipične za prikaz polova a) b) c) Prema položaju centra mogu biti: Ekvatorske Polarne Kose
Azimutna ekvidistantna projekcija
Van der Grintenova projekcija

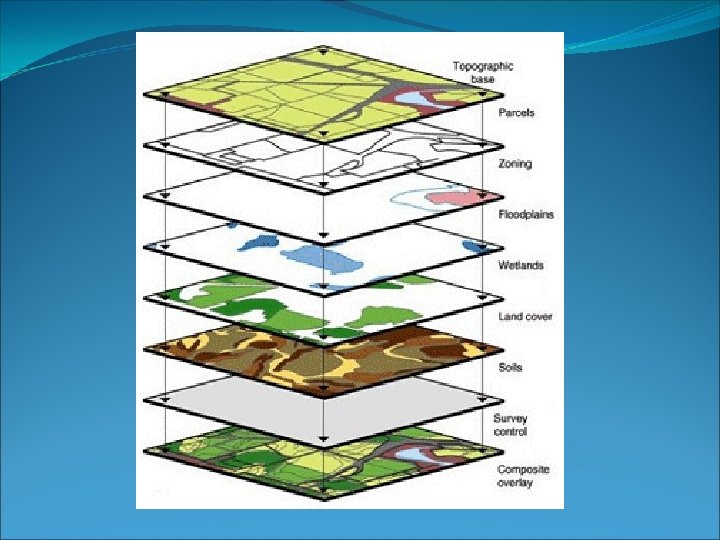

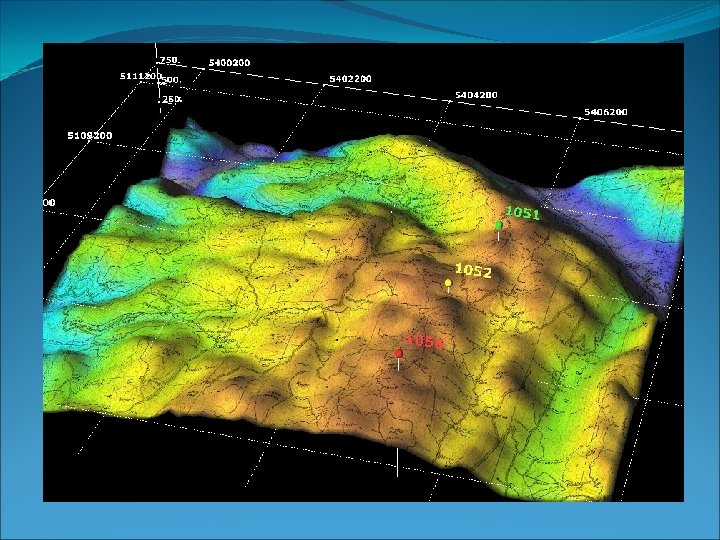

GIS – geografski informacijski sustav -prikupljanje, obrada i predočavanje geografskih podataka u svim djelatnostima -primjenjuje se od 1960 -tih godina s ciljem uređenja i održavanja prostora -sadržaji opće ili tematske karte unose se u računalo skeniranjem podaci se dovode u funkcionalnu vezu tumačenje prikazanih podataka
Kartografske projekcije i GIS - kartografska projekcija – način prenošenja sferne zemljine površine na ravnu plohu - problem vjernosti prikaza - elementi vjernosti karte: ekvivalentnost – vjernost površina ekvidistantnost – vjernost udaljenosti konformnost – vjernost kutova i oblika - kartografske projekcije: 1. valjkaste (cilindrične) 2. stožaste (konusne) 3. azimutne (horizontske) – ekvatorske, polarne i kose - GIS = geografski informacijski sustav - prikuplja, obrađuje i predočava geografske podatke - koristi se u svim djelatnostima
