KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette A közvilágítás felépítése, működése, szereplői A közvilágítás felépítése, működése (vezérlése) 2020. 11. 04. Közvilágítás 1

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Mi, vagy ki kapcsolja be a közvilágítást? 2020. 11. 04. Közvilágítás 2

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Üzemirányító központ (ÜIK, KDSZ): a villamos hálózatok üzemállapotát irányítja 2020. 11. 04. Közvilágítás 3

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Alállomás: NAF/KÖF 2020. 11. 04. Közvilágítás 4

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Transzformátor állomás: KÖF/KIF 2020. 11. 04. Közvilágítás 5

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Üzemirányító központ Be- és kikapcsolás parancsa Vevő Alállomás 2020. 11. 04. Közvilágítás 6

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Alállomás Adó Vevő Alállomás Vevő Transzformátor állomások 2020. 11. 04. Közvilágítás 7

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Alállomás Adó HFKV ALKONY Vevő Transzformátor állomások 2020. 11. 04. Közvilágítás 8

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Transzformátor állomások 2020. 11. 04. Közvilágítás 9

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Transzformátor állomások 2020. 11. 04. Közvilágítás 10

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Üzemirányító központ Alállomás Transzformátor állomások 2020. 11. 04. Közvilágítás 11

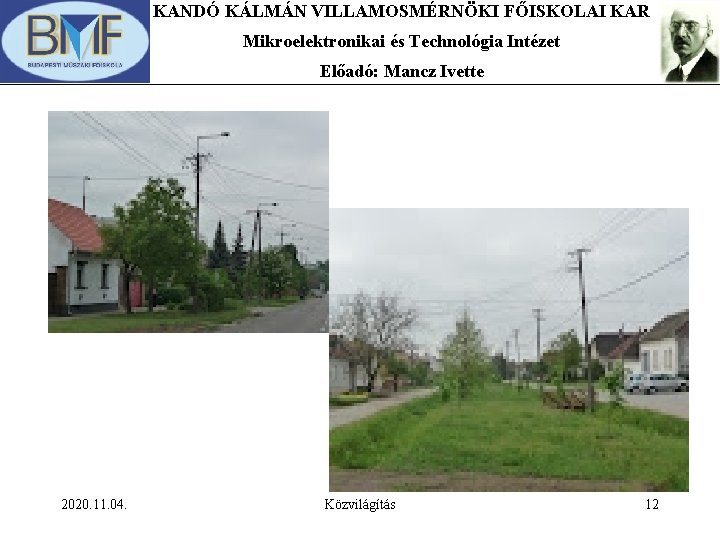

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette 2020. 11. 04. Közvilágítás 12

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette 2020. 11. 04. Közvilágítás 13

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette 2020. 11. 04. Közvilágítás 14

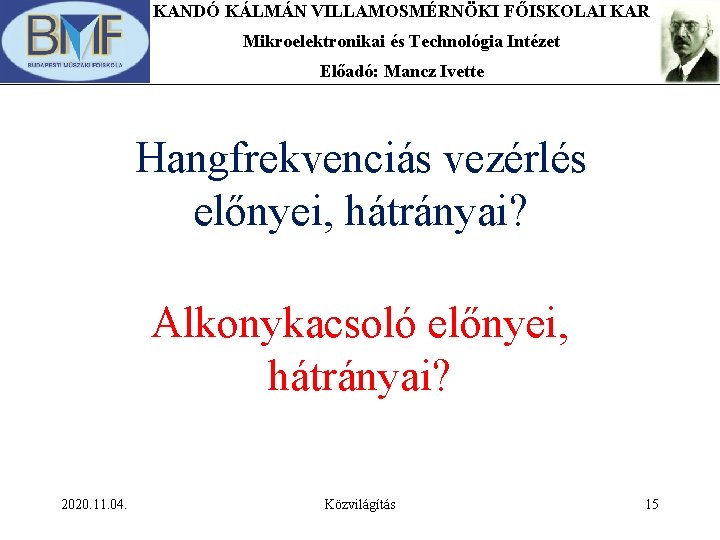

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Hangfrekvenciás vezérlés előnyei, hátrányai? Alkonykacsoló előnyei, hátrányai? 2020. 11. 04. Közvilágítás 15

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Hangfrekvenciás vezérlés Előnyök: A település méretitől függően egyszerre kapcsol a közvilágítás Tervezhető üzemidő Tervezhető fogyasztás Tervezhető költségek 2020. 11. 04. Közvilágítás 16

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Hangfrekvenciás vezérlés Hátrányok: Nem alkalmazkodik a környezeti fényviszonyokhoz A kapcsolási naptár módosítása körülményes 2020. 11. 04. Elszámolási anomáliák méretlen hálózatok esetén Közvilágítás 17

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Kapcsolási naptár 2020. 11. 04. Közvilágítás 18

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Alkonykapcsolós vezérlés Előnyök: Alkalmazkodik a környezeti fényviszonyokhoz Állítható érzékenység 2020. 11. 04. Közvilágítás 19

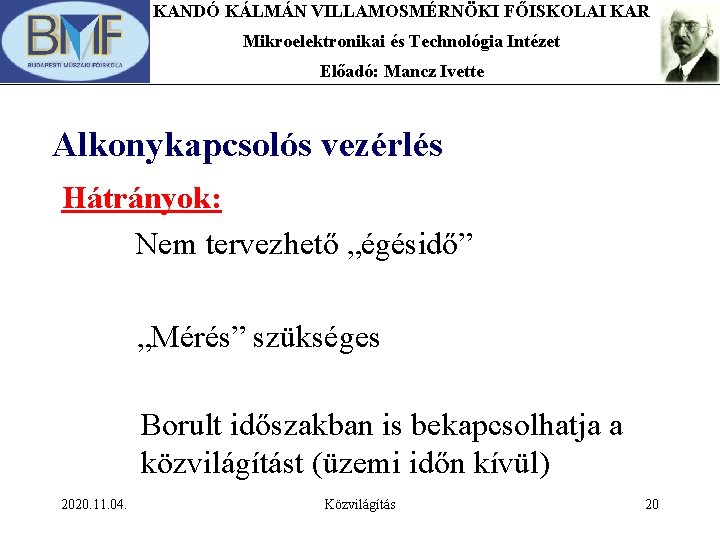

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Alkonykapcsolós vezérlés Hátrányok: Nem tervezhető „égésidő” „Mérés” szükséges Borult időszakban is bekapcsolhatja a közvilágítást (üzemi időn kívül) 2020. 11. 04. Közvilágítás 20

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Egyéb vezérlési módok Intelligens rendszerek • Lámpahelyek egyedi címzése • Hiba visszajelzés Házaló ügynökök A Polgármester „tekergetheti” a hivatalban a „fényerőt” 2020. 11. 04. Közvilágítás 21

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette A közvilágítás felépítése, működése, szereplői A közvilágítás szereplői 2020. 11. 04. Közvilágítás 22

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Közvilágítás Aktív elemek Passzív elemek 2020. 11. 04. Közvilágítás 23

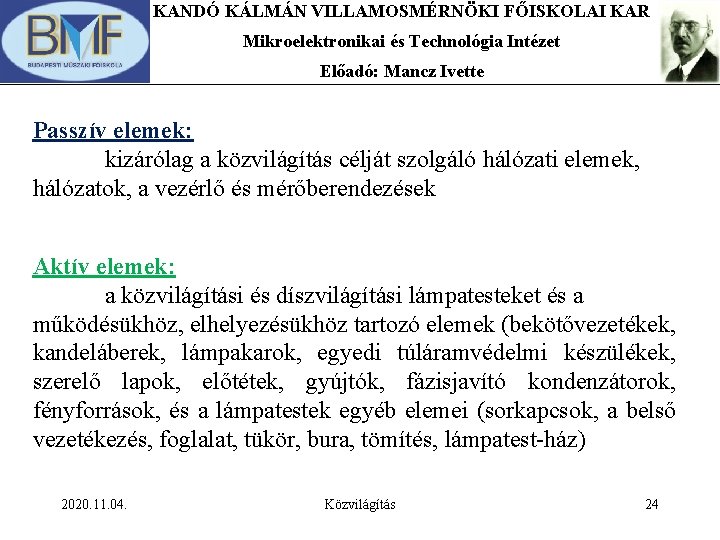

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Passzív elemek: kizárólag a közvilágítás célját szolgáló hálózati elemek, hálózatok, a vezérlő és mérőberendezések Aktív elemek: a közvilágítási és díszvilágítási lámpatesteket és a működésükhöz, elhelyezésükhöz tartozó elemek (bekötővezetékek, kandeláberek, lámpakarok, egyedi túláramvédelmi készülékek, szerelő lapok, előtétek, gyújtók, fázisjavító kondenzátorok, fényforrások, és a lámpatestek egyéb elemei (sorkapcsok, a belső vezetékezés, foglalat, tükör, bura, tömítés, lámpatest-ház) 2020. 11. 04. Közvilágítás 24

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Szereplők Tulajdonosok Aktív elemek Közvilágításra kötelezett = Önkormányzat Passzív elemek Elosztói engedélyes Üzemeltető Energiakereskedő 2020. 11. 04. Közvilágítás 25

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette A „kusza” gazdasági és jogi környezet hatásai Közvilágításra kötelezett: Önkormányzat 2020. 11. 04. Közvilágítás 26

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette ? • • 2020. 11. 04. Hálózathasználat Világítótest üzemeltetése, karbantartás Közvilágítás létesítése Hálózat átépítése (megszüntetés) Közvilágítás korszerűsítés Energiafogyasztás Közvilágítás 27

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Díjtételek Hálózathasználat: Rendszerhasználati díjak (RHD) –rendeletben meghatározott díjtétel, mértéke a fogyasztással arányos (1) (2) 2020. 11. 04. Közvilágítás 28

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette (1): a villamos energia KÖF/KIF transzformátorállomásig történő szállításával kapcsolatos költségek fedezetére szolgáló díjtétel • Átviteli-rendszerirányítási díjak 1, 519 Ft/k. Wh • Rendszerszintű szolgáltatások díja 0, 702 Ft/k. Wh • Elosztói forgalmi díj 4, 100 Ft/k. Wh • Elosztói veszteség díj 2. 090 Ft/k. Wh • Elosztói menetrend-kiegyensúlyozási díj 0, 360 Ft/k. Wh • Elosztói alapdíj 3624 Ft/csatl. (2): közvilágítási elosztási díj – a közvilágítási hálózatok üzemeltetésére, karbantartására és megújítására nyújt fedezetet 10, 000 Ft/k. Wh 2020. 11. 04. Közvilágítás 29

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Világítótest használat – elhasználódás– amortizáció Költség, ami jár tényleges kifizetéssel 2020. 11. 04. Közvilágítás 30

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Világítótest üzemeltetése, karbantartása Üzemeltetés: üzemzavar elhárítás (aktív elemek) • Fényforráscsere • Áramköri elemek javítása, cseréje (vezetékek, sorkapcsok, gyújtó, előtét) Karbantartás: üzemzavar megelőző, amortizációs hatást csökkentő beavatkozások • Mechanikai rögzítések ellenőrzése • Áramköri kötések ellenőrzése • Csoportos fényforráscsere • Bura csere, stb. 2020. 11. 04. Közvilágítás 31

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Üzemeltetéssel kapcsolatos költségek Call Center 2020. 11. 04. Közvilágítás 32

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Karbantartással kapcsolatos költségek 2020. 11. 04. Közvilágítás 33

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Üzemeltetéssel, karbantartással kapcsolatos költségek: Üzemeltető kiválasztása: Önkormányzat Korlátok: • Aktív elemek tulajdonosa nem járul hozzá az önkormányzat általi üzemeltető kiválasztásához • A hálózati engedélyes (elosztó) előírásai nem teszik lehetővé a hálózathoz való hozzáférést • Kapcsolási költség • Fizetésképtelenség 2020. 11. 04. Közvilágítás 34

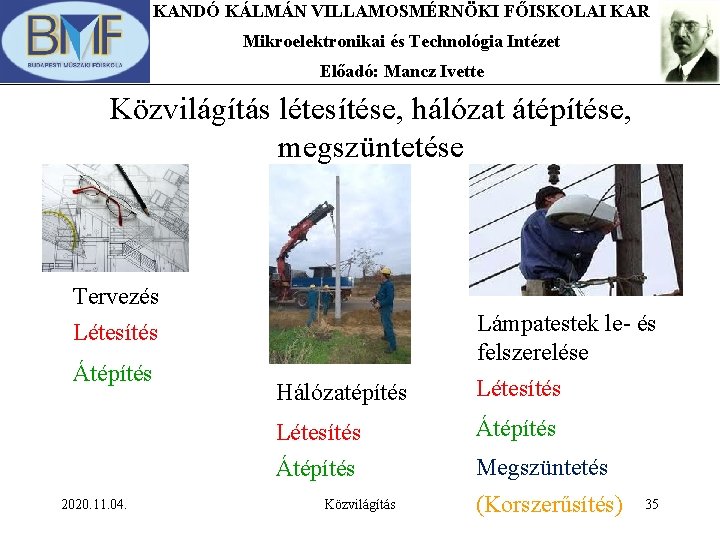

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Közvilágítás létesítése, hálózat átépítése, megszüntetése Tervezés Lámpatestek le- és felszerelése Létesítés Átépítés 2020. 11. 04. Hálózatépítés Létesítés Átépítés Megszüntetés Közvilágítás (Korszerűsítés) 35

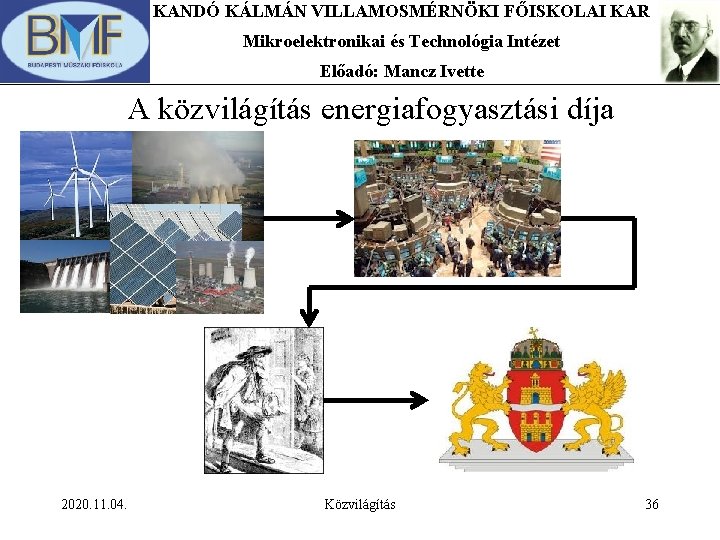

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette A közvilágítás energiafogyasztási díja 2020. 11. 04. Közvilágítás 36

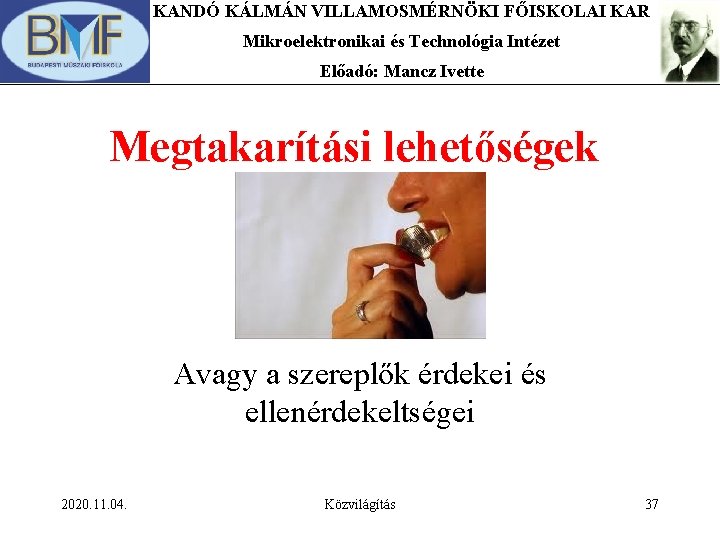

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Megtakarítási lehetőségek Avagy a szereplők érdekei és ellenérdekeltségei 2020. 11. 04. Közvilágítás 37

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette k. Wh 2020. 11. 04. • Hálózathasználat • Energiafogyasztás • • • ? Világítótest használat - amortizáció Világítótest üzemeltetése, karbantartás Közvilágítás létesítése Hálózat átépítése (megszüntetés) Közvilágítás korszerűsítés Közvilágítás 38

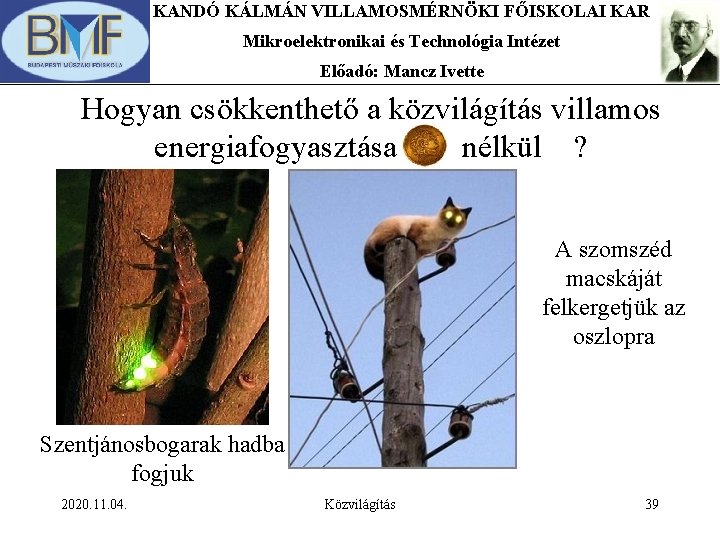

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Hogyan csökkenthető a közvilágítás villamos energiafogyasztása nélkül ? A szomszéd macskáját felkergetjük az oszlopra Szentjánosbogarak hadba fogjuk 2020. 11. 04. Közvilágítás 39

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Hogyan csökkenthetők a közvilágítás fenntartásának költségei? Melyik szereplő kiválasztása kulcsfontosságú? Számoljunk! ? 2020. 11. 04. 100 k. W beépített teljesítmény 1 Ft megtakarítás a villamos energiadíjban= 100 x 4. 000 x 1 = 400. 000 Ft Egy piaci szereplő Közvilágítás 40

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Hogyan csökkenthetők még a közvilágítás fenntartásának költségei? 22 évvel a rendszerváltás után. . a megváltozott politikai berendezkedésben mindenki kaphat feladatot Másik piaci szereplő Üzemeltető kiválasztása Üzemeltetési tevékenység meghatározása 2020. 11. 04. Közvilágítás 41

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Üzemeltetési díjfizetési modellek Havi fix díj – meghibásodások számától és típusától független Havi díj – meghibásodások számától és típusától függő Eseti javítási díj – meghibásodások számától és típusától függő A legolcsóbb ajánlat kiválasztása 2020. 11. 04. Közvilágítás 42

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Eseti javítási díj Előnyök: • Csak a ténylegesen felmerülő költségek után fizet az önkormányzat • Rendelésre történik a javítás • Nem lépi át az éves költségvetésben beállított keretet 2020. 11. 04. Hátrányok: • Csak a megrendelt javítást végzi el a vállalkozó • Kapacitás hiány miatt nem azonnali a beavatkozás • Az éves költségvetésben beállított keret áll rendelkezésre • A vállalkozó eseti árbevétele Közvilágítás 43

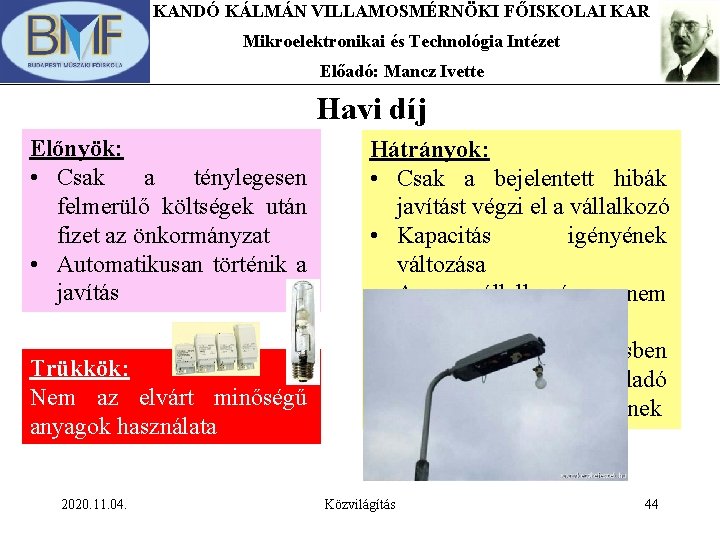

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Havi díj Előnyök: • Csak a ténylegesen felmerülő költségek után fizet az önkormányzat • Automatikusan történik a javítás Trükkök: Nem az elvárt minőségű anyagok használata 2020. 11. 04. Hátrányok: • Csak a bejelentett hibák javítást végzi el a vállalkozó • Kapacitás igényének változása • A vállalkozó nem kiszámítható árbevétele • Az éves költségvetésben beállított keretet meghaladó költségek is felmerülhetnek Közvilágítás 44

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Havi fix díj = átalánydíj Akkor van értelme, ha legalább 5 éves futamidőre szól • Az üzemeltetőt hatékonyabb munkavégzésre ösztönzi • Magasabb színvonalú szolgáltatás • a még be nem jelentett hibákat is kijavítja egy kiszállás alkalmával • csoportos fényforráscserében érdekeltté válik 2020. 11. 04. Közvilágítás 45

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Üzemeltetői szemmel…. . Hibabejelentések: • Egy hibahelyet akár többször is bejelenthetnek nem azonos hibacímmel • Egyedi hibaként bejelentett hálózati hiba • Befolyásolja az erőforrás bevonását, többletkiadásokat eredményezhet • Munkavégzés nélküli kiszállási költség 2020. 11. 04. Közvilágítás ami jelentős 46

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Üzemeltetői szemmel…. . Hibajavítás: • Régi, már-már üzemképtelen berendezések • Fényforrások túlélése • Korszerű lámpatestek, fényforrások • Nő a munkavégzési idő és a felhasznált anyagok mennyisége, így költsége • Optimális élettartam-bekerülési költség kiválasztásával csökken a fajlagos költség • Csökken a kiszállások száma, így az erőforrás szükséglet is 2020. 11. 04. Közvilágítás 47

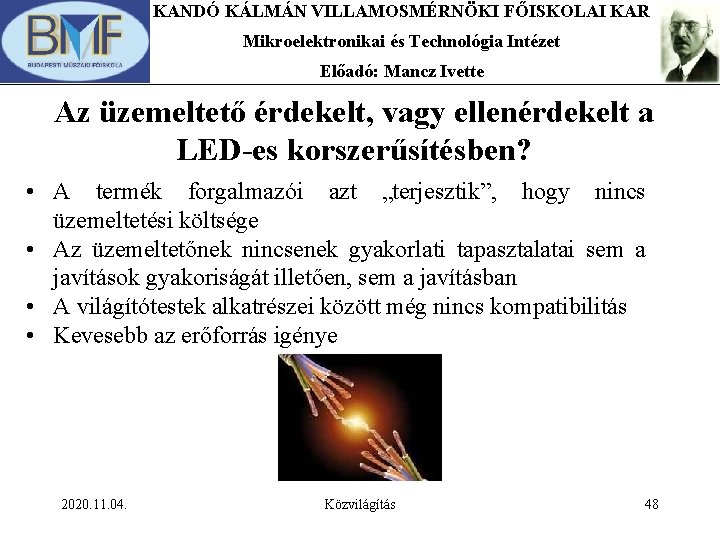

KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI FŐISKOLAI KAR Mikroelektronikai és Technológia Intézet Előadó: Mancz Ivette Az üzemeltető érdekelt, vagy ellenérdekelt a LED-es korszerűsítésben? • A termék forgalmazói azt „terjesztik”, hogy nincs üzemeltetési költsége • Az üzemeltetőnek nincsenek gyakorlati tapasztalatai sem a javítások gyakoriságát illetően, sem a javításban • A világítótestek alkatrészei között még nincs kompatibilitás • Kevesebb az erőforrás igénye 2020. 11. 04. Közvilágítás 48
