JANGKA SORONG VERNIER CALIPERSCUIFTMATMISTAR GESER FUNGSI v Mengukur
- Slides: 20
JANGKA SORONG (VERNIER CALIPER/SCUIFTMAT/MISTAR GESER) FUNGSI : v Mengukur benda kerja pada bagian luar, bentuk kubus, persegi panjang, bujur sangkar atau bulat. v Mengukur benda kerja pada bagian dalam, bentuk pipa bulat, segi empat dll. v Mengukur kedalaman lubang. v Mengukur ketinggian benda yg bertingkat. Created by : Heroe abi hafsah
BAGIAN-BAGIAN JANGKA SORONG 2 5 4 3 6 1 1. Out side jaws : mengukur bag. Luar 2. In Side Jaws : mengukur bag dalam 3. Dept bar : mengukur kedalaman 4. Step : mengukur ketinggian 5. Skala Utama : skala diam menunjukkan nilai angka nominal 6. Skala Vernier : Skala geser menunjukkan angka desimal menambah ketelitian hasil ukur Created by : Heroe abi hafsah
CARA PEMBACAAN JANGKA SORONG : 1. Baca skala utama dg membaca garis angka nol skala vernier terletak pada ruas atau garis ke berapa di skala utama. Ini akan menunjukkan “ANGKA NOMINAL” 2. Baca skala VERNIER dg membaca garis ke berapa dari skala vernier yg paling lurus dg garis skala utama. Ini akan menunjukkan “ANGKA DESIMAL” Created by : Heroe abi hafsah
Mistar geser dengan tingkat ketelitian 0, 1 mm mempunyai selisih antara x dan n sebesar 0, 1 mm. Besarnya x = 1 mm, sedangkan n dapat dicari dengan rumus : n = panjang skala utama (SU) dibagi dengan jumlah strip pada skala nonius atau skala vernier (SV). Mistar geser dengan ketelitian 0, 1 mm mempunyai jumlah strip pada skala nonius sebanyak 10 strip (divisi). Mistar geser dengan ketelitian 0, 1 mm Created by : Heroe abi hafsah
Dengan demikian n dapat dicari dengan cara sebagai berikut : 9 n = ------- = 0, 9 mm 10 i=x–n = 1 – 0, 9 = 0, 1 mm Jadi : tingkat ketelitian mistar geser (i) = 0, 1 mm Created by : Heroe abi hafsah
Mistar geser dengan ketelitian 0, 05 mm Mistar geser dengan tingkat ketelitian 0, 05 mm berarti mempunyai selisih antara x dan n adalah 0, 05 mm. Besarnya x = 1 mm, sedangkan n dapat dicari dengan rumus : n = panjang skala utama dibagi dengan jumlah strip pada skala nonius. Mistar geser dengan ketelitian 0, 05 mm mempunyai jumlah strip pada skala nonius sebanyak 20 strip (divisi). Created by : Heroe abi hafsah
Dengan demikian n dapat dicari dengan cara sebagai berikut : 19 n = ----- = 0, 95 mm 20 i=x–n = 1 – 0, 95 = 0, 05 mm Jadi : tingkat ketelitian mistar geser (i) = 0, 05 mm 0 0 10 2 4 20 30 40 50 60 70 6 8 10 19/20 mm Created by : Heroe abi hafsah 80
Mistar geser dengan ketelitian 0, 02 mm Mistar geser dengan tingkat ketelitian 0, 02 mm berarti mempunyai selisih antara x dan n adalah 0, 02 mm. Besarnya x= 1 mm, sedangkan n dapat dicari dengan rumus : n = panjang skala utama dibagi dengan jumlah strip pada skala nonius. Mistar geser dengan ketelitian 0, 02 mm mempunyai jumlah strip pada skala nonius sebanyak 50 strip (divisi). Created by : Heroe abi hafsah
Dengan demikian n dapat dicari dengan cara sebagai berikut : 49 n = ---- = 0, 98 mm 50 i=x–n = 1 – 0, 98 = 0, 02 mm Jadi : tingkat ketelitian mistar geser (i) = 0, 02 mm Created by : Heroe abi hafsah
JANGKA SORONG KETELITIAN 0, 02 mm Hasil Pengukuran : Skala Utama : =9 Skala Vernier : 13 X 0, 02 mm mm = 0, 26 mm = 9, 26 mm
JANGKA SORONG KETELITIAN 0, 02 mm Hasil Pengukuran : A. Skala Utama : = 17 mm B. Skala Vernier : 20 X 0, 02 mm = 0, 40 mm =17, 40 mm
JANGKA SORONG KETELITIAN 0, 05 mm Hasil Pengukuran : A. Skala Utama : =9 mm B. Skala Vernier : 3 X 0, 05 mm = 0, 15 mm = 9, 15 mm
JANGKA SORONG KETELITIAN 0, 05 mm Hasil Pengukuran : A. Skala Utama : = 16 mm B. Skala Vernier : 7 X 0, 05 mm = 0, 35 mm = 16, 35 mm
POSISI PENGUKURAN
CONTOH PENGGUNAAN JANGKA SORONG Mengukur ketebalan kanvas kopling

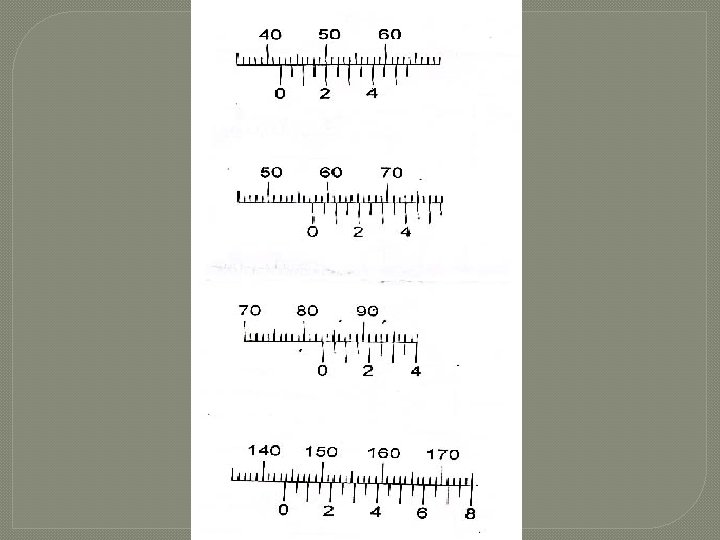

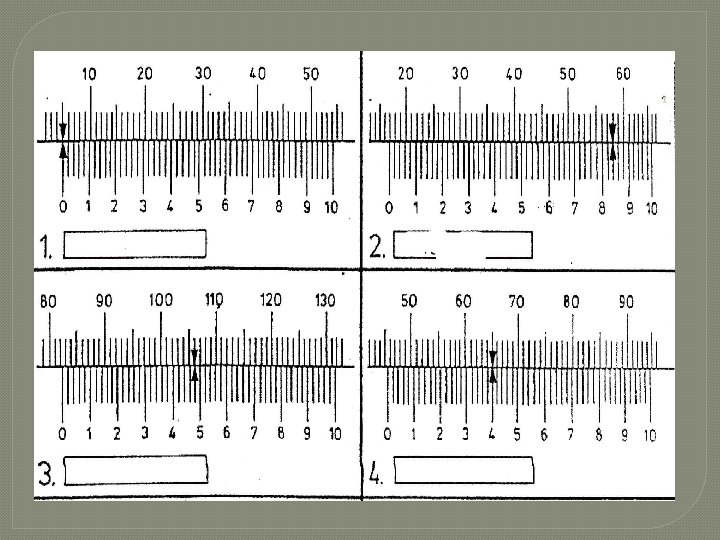

LATIHAN PEMBACAAN JANGKA SORONG 0 10 20 30 40 50 60 70 80 90 10 0 110 12 0
Alhamdulillah. . . Perkara jangka sorong. . . dah selesai kita pelajari !!!!! Created by : Heroe abi hafsah
