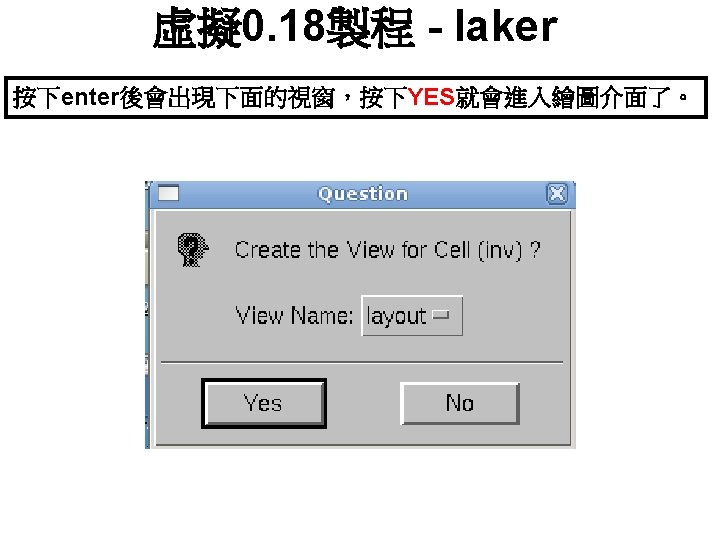

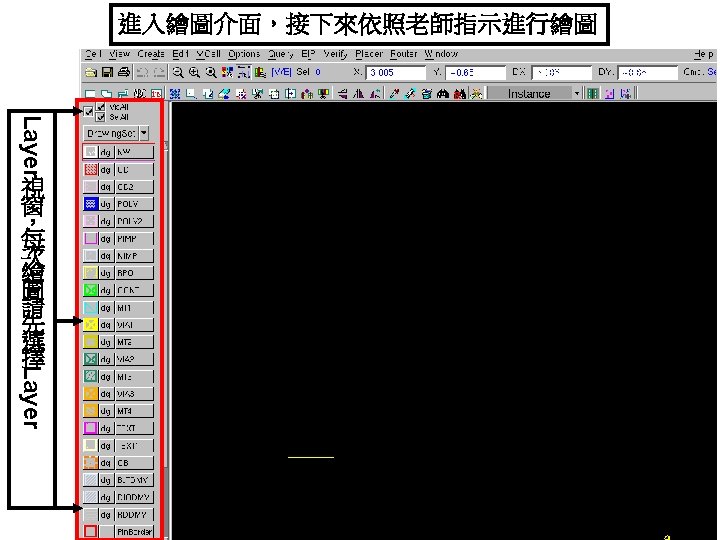

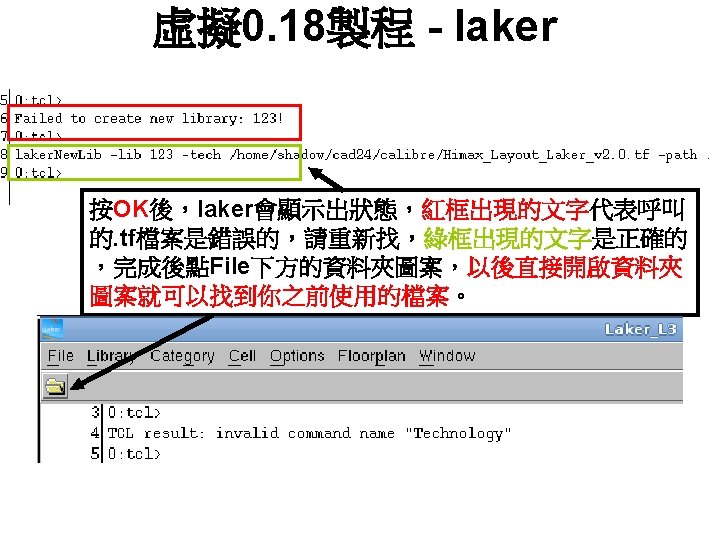

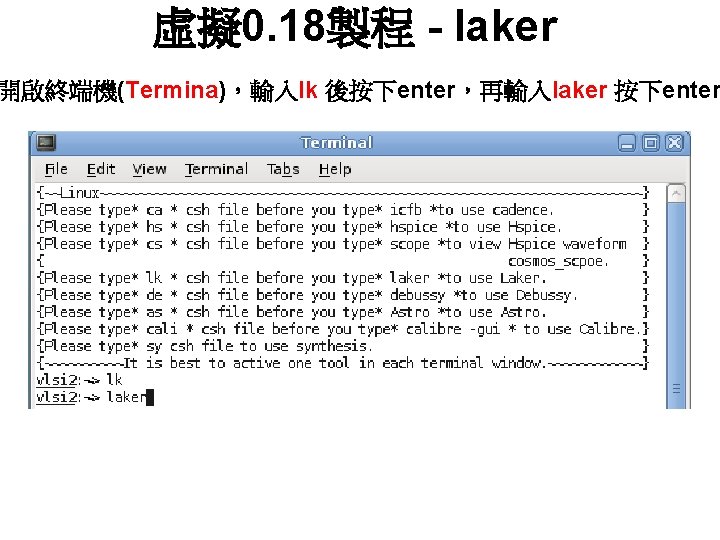

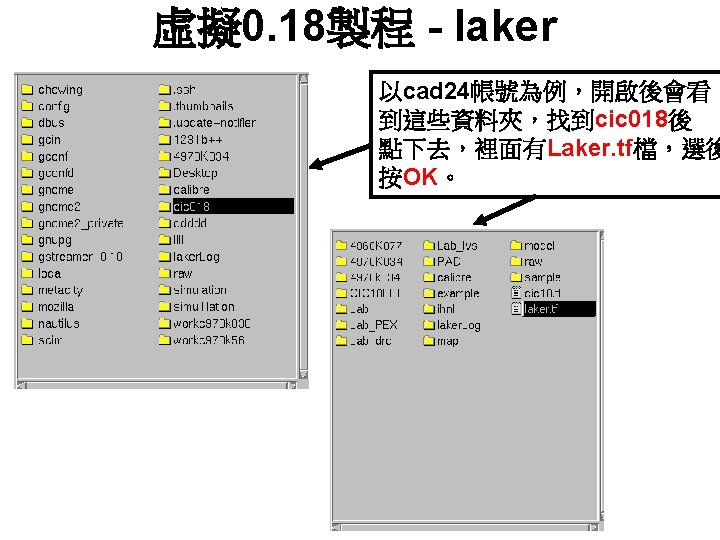

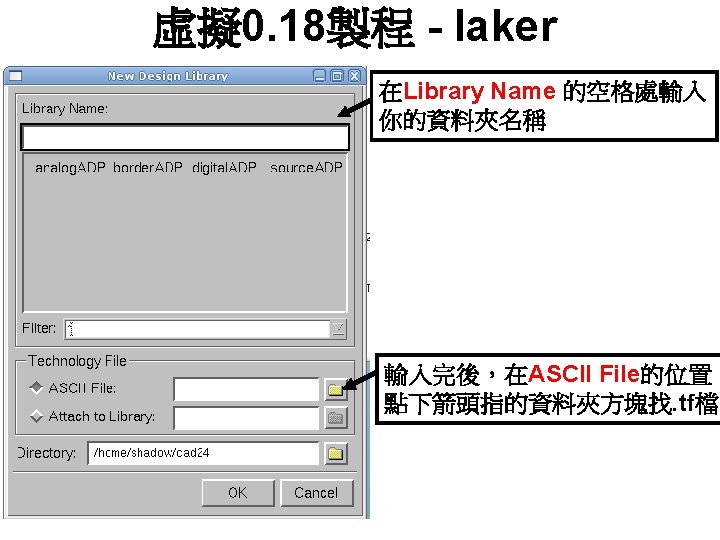

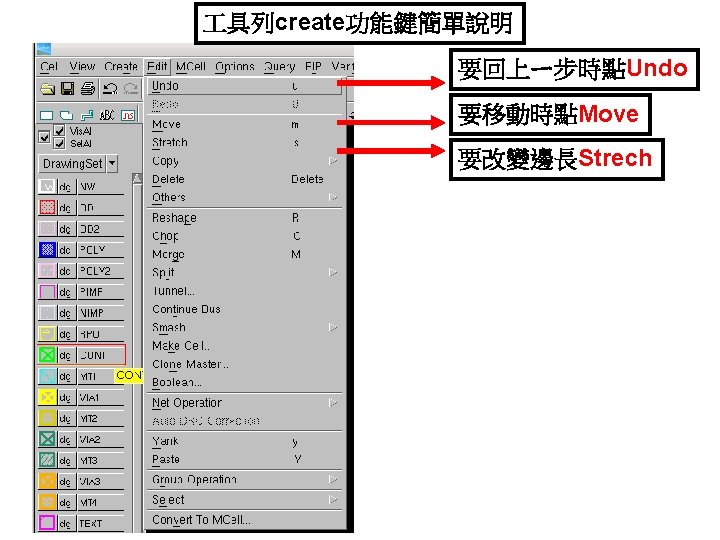

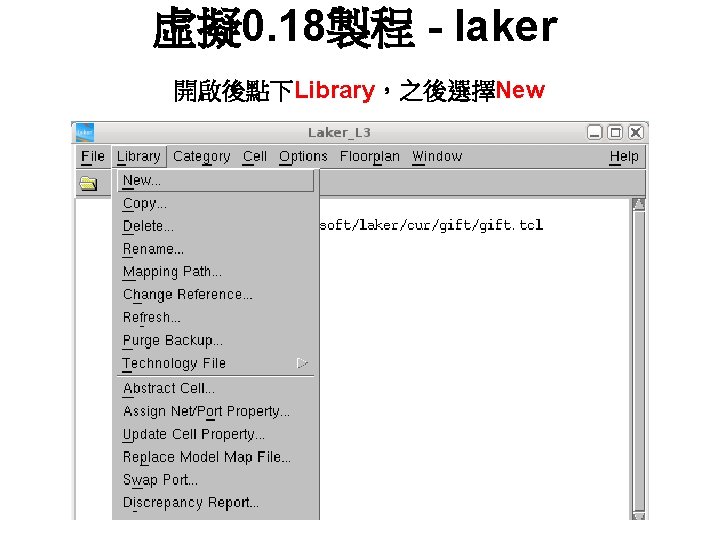

畫出一個invter 以下是invter反向器全圖,有PMOS和NMOS的尺寸截圖 METAL 1 NWELL 0. 25 L=0. 18 u NIMP 0. 2 0.

畫出一個invter 以下是invter反向器全圖,有PMOS和NMOS的尺寸截圖 METAL 1 NWELL 0. 25 L=0. 18 u NIMP 0. 2 0. 1 POLY L=0. 18 u METAL 1 0. 2 NIMP W=1 u 0. 03 PIMP 0. 5 0. 03 0. 2 OD W=1 u 0. 2 OD PIMP 0. 2 0. 1 POLY PMOS(上) NMOS(下)

右圖是通過DRC、LVS的INVTER反相器全圖 (注意: Laker的I/O與VDD,GND英文字母皆打在Text層) (點L鍵即可輸入Text) L=0. 18 u 簡易 0. 18 u. M DRC PMOS

右圖是通過DRC、LVS的INVTER反相器全圖 (注意: Laker的I/O與VDD,GND英文字母皆打在Text層) (點L鍵即可輸入Text) L=0. 18 u 簡易 0. 18 u. M DRC PMOS W = 1 u L = 0. 18 u W = 1 u NMOS 1. PIMP(NIMP)距離 DIFF為 0. 1 u 2. PIMP距離NIMP為 0 u 3. PIMP距離PIMP為 0. 45 u 4. NIMP距離NIMP 為 0. 45 u 5. POLY超出DIFF距 離為 0. 2 u 6. MT 1距離MT 1為 0. 24 u 7. MT 2距離MT 2為 0. 27 u 8. DIFF距離DIFF為 0. 3 u 9. NWELL距離 NWELL為 1. 6 u L = 0. 18 u W=1 u PMOS NMOS

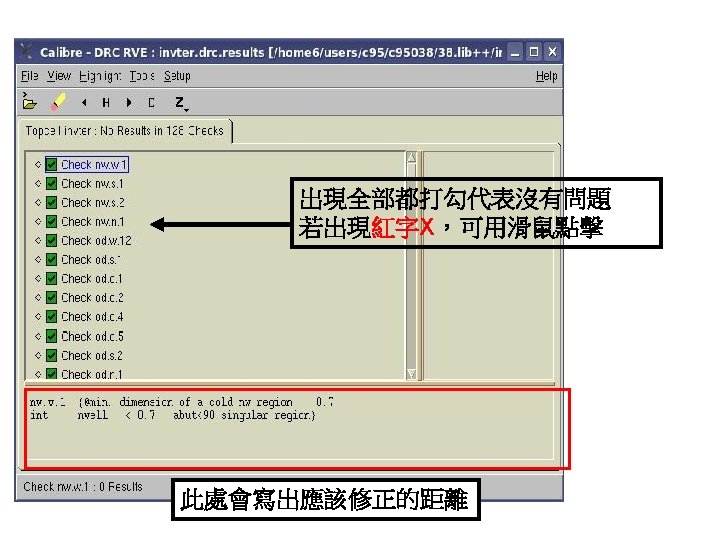

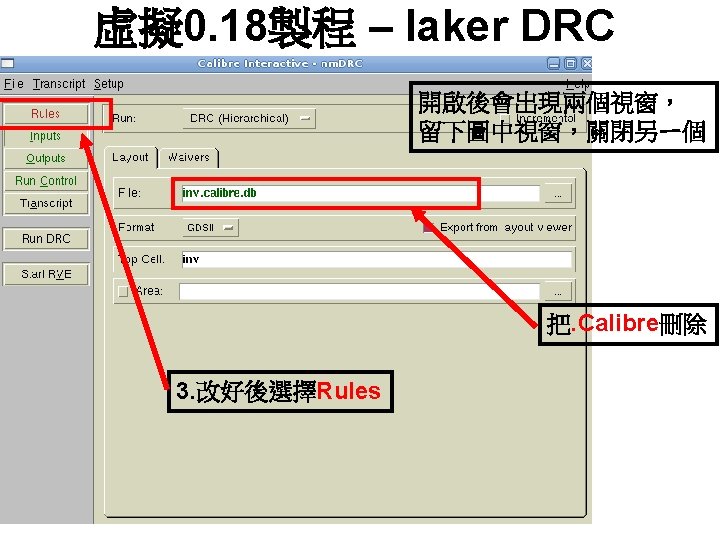

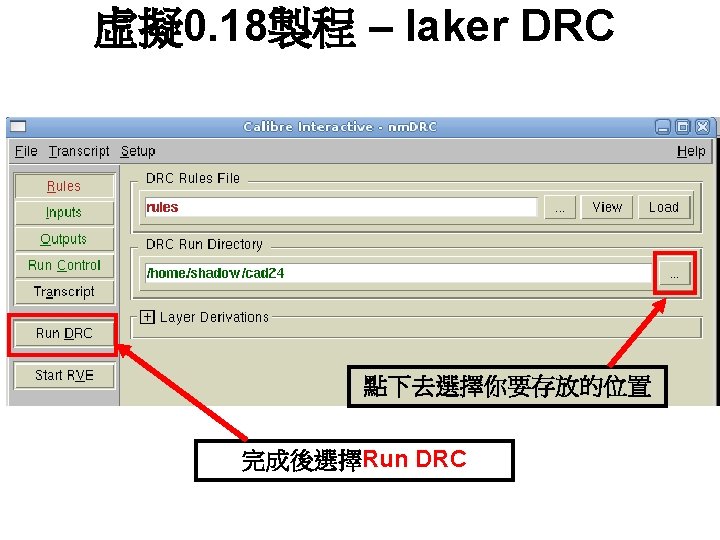

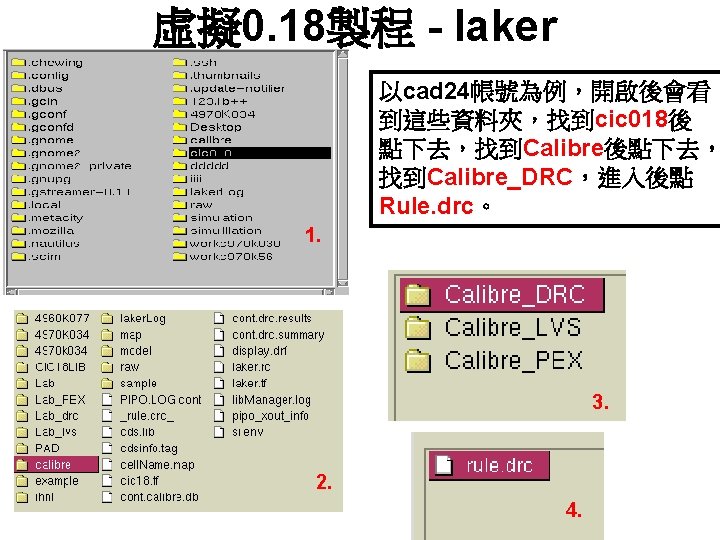

虛擬 0. 18製程 – laker DRC 1. Layout完成後點Verify 2. 選擇Calibre 3. 選擇Run DRC

虛擬 0. 18製程 – laker DRC 1. Layout完成後點Verify 2. 選擇Calibre 3. 選擇Run DRC

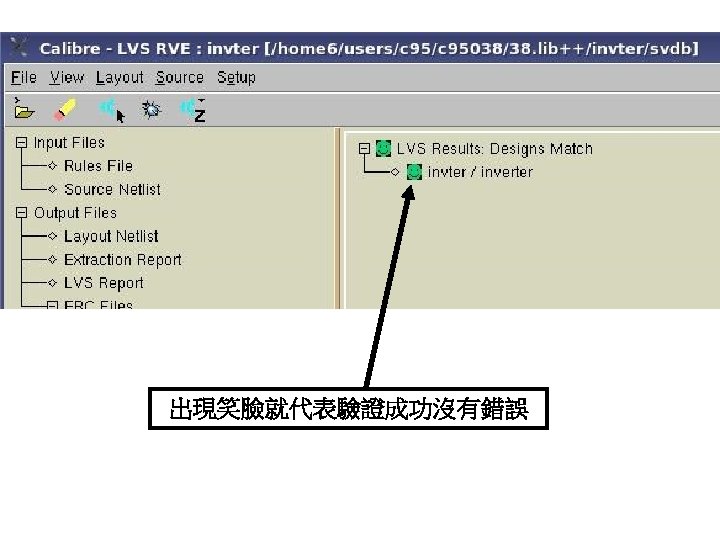

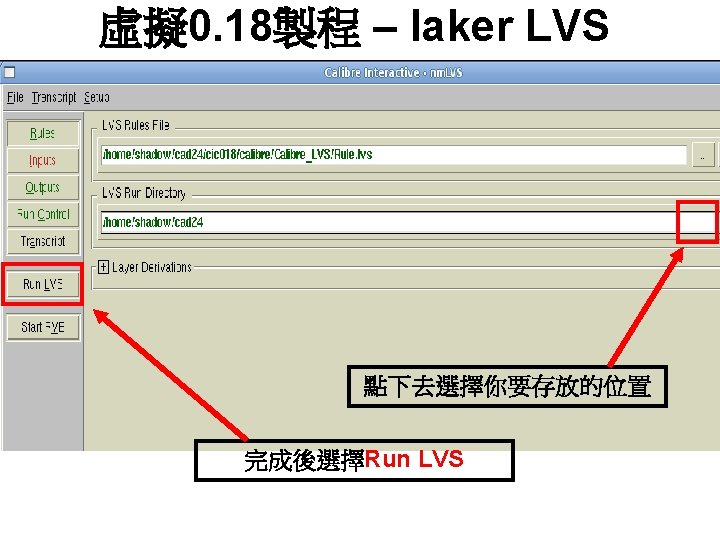

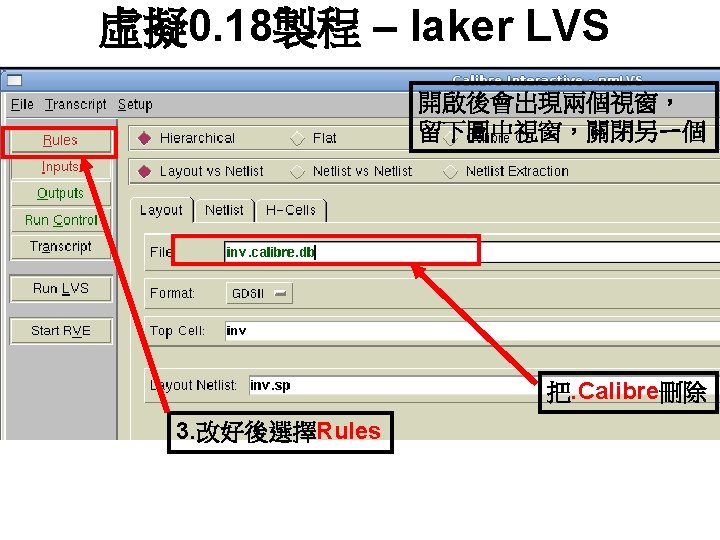

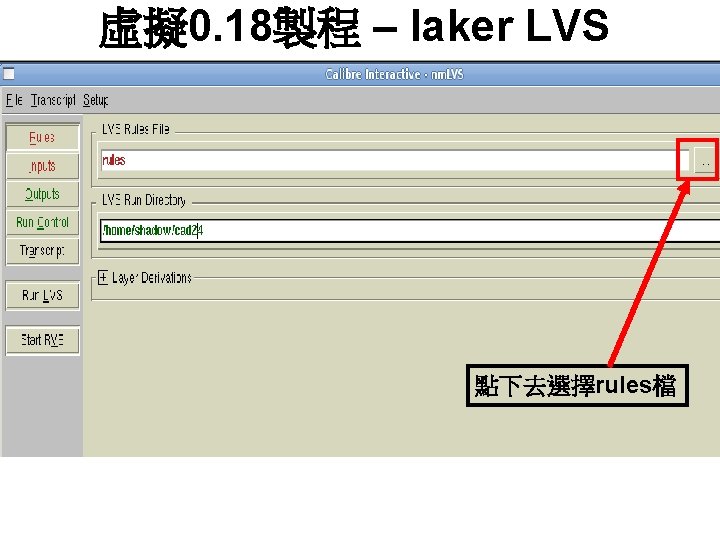

虛擬 0. 18製程 – laker LVS 1. Layout完成後點Verify 2. 選擇Calibre 3. 選擇Run DRC

虛擬 0. 18製程 – laker LVS 1. Layout完成後點Verify 2. 選擇Calibre 3. 選擇Run DRC
