Investigacin de Oscilaciones de Potencia en el SIN

Investigación de Oscilaciones de Potencia en el SIN XM Compañía de Expertos en Mercados S. A. E. S. P

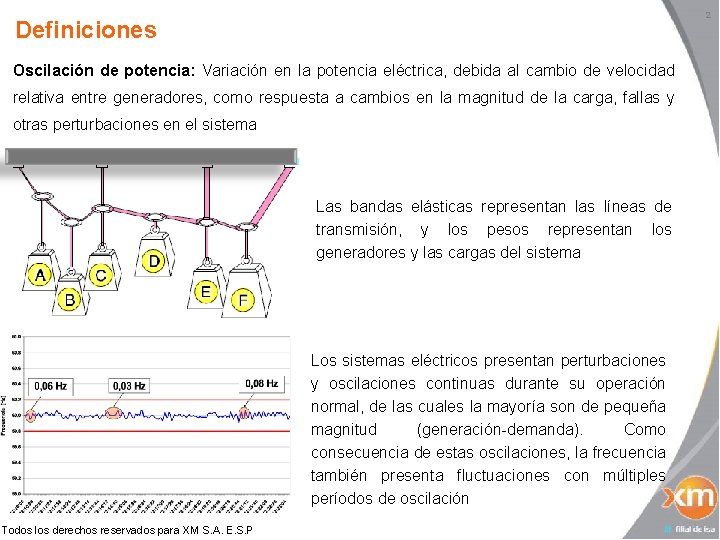

2 Definiciones Oscilación de potencia: Variación en la potencia eléctrica, debida al cambio de velocidad relativa entre generadores, como respuesta a cambios en la magnitud de la carga, fallas y otras perturbaciones en el sistema Las bandas elásticas representan las líneas de transmisión, y los pesos representan los generadores y las cargas del sistema Los sistemas eléctricos presentan perturbaciones y oscilaciones continuas durante su operación normal, de las cuales la mayoría son de pequeña magnitud (generación-demanda). Como consecuencia de estas oscilaciones, la frecuencia también presenta fluctuaciones con múltiples períodos de oscilación Todos los derechos reservados para XM S. A. E. S. P

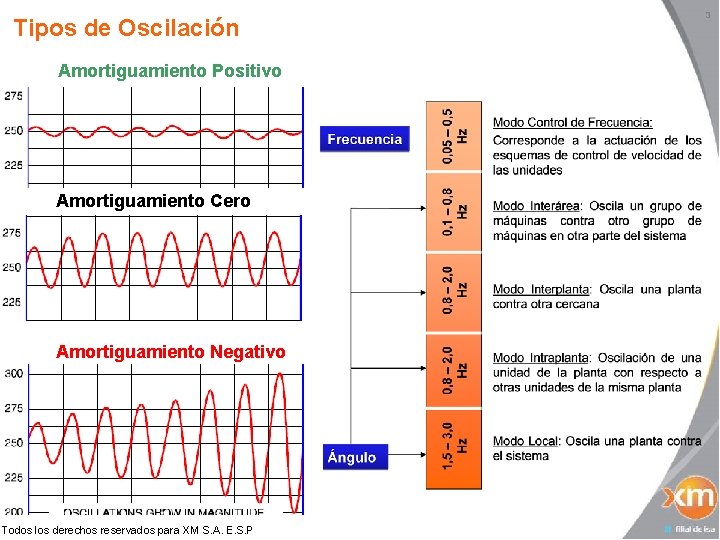

Tipos de Oscilación Amortiguamiento Positivo Amortiguamiento Cero Amortiguamiento Negativo Todos los derechos reservados para XM S. A. E. S. P 3

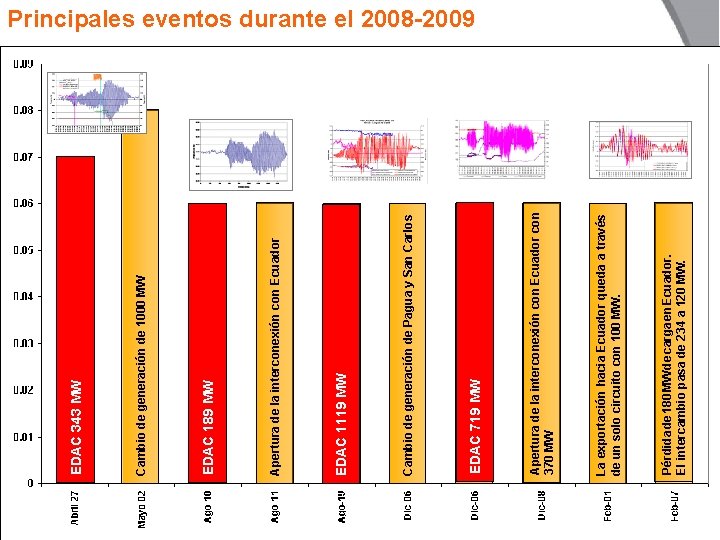

Todos los derechos reservados para XM S. A. E. S. P Pérdida de 180 MW de carga en Ecuador. El intercambio pasa de 234 a 120 MW. La exportación hacia Ecuador queda a través de un solo circuito con 100 MW. Apertura de la interconexión con Ecuador con 370 MW Aumento intercambio con Ecuador, aumento de generación Urrá y posterior apertura de la EDAC 719 de. MW interconexión Cambio de generación de Pagua y San Carlos EDAC MW Cambio 1119 de 1470 MW de generación Apertura de la interconexión con Ecuador EDAC 189 MW Cambio de generación de 1000 MW Cambio de generación de 700 MW EDAC 343 MW Principales eventos durante el 2008 -2009

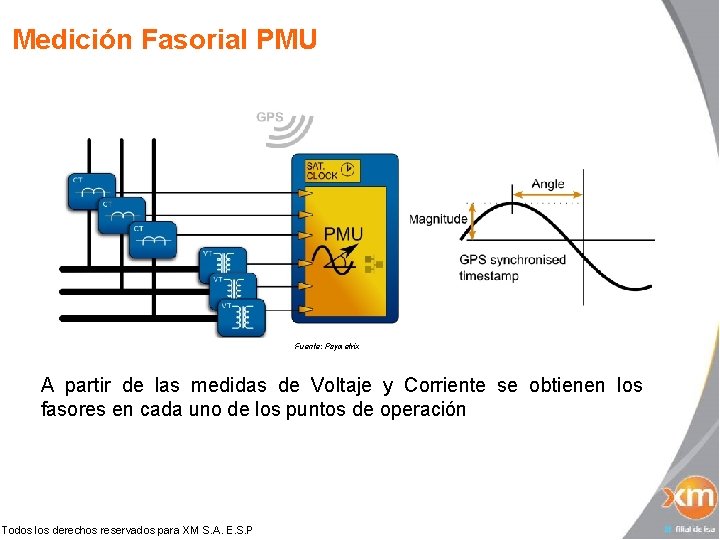

Medición Fasorial PMU Fuente: Psymetrix A partir de las medidas de Voltaje y Corriente se obtienen los fasores en cada uno de los puntos de operación Todos los derechos reservados para XM S. A. E. S. P

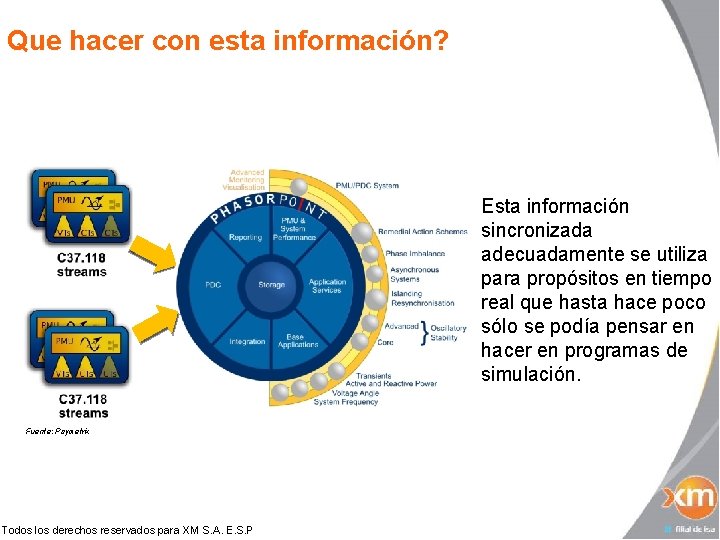

Que hacer con esta información? Esta información sincronizada adecuadamente se utiliza para propósitos en tiempo real que hasta hace poco sólo se podía pensar en hacer en programas de simulación. Fuente: Psymetrix Todos los derechos reservados para XM S. A. E. S. P

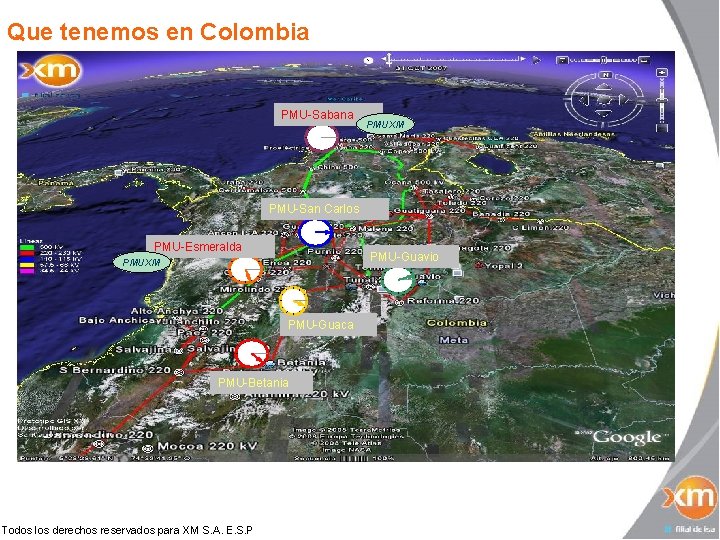

Que tenemos en Colombia PMU-Sabana PMUXM PMU-San Carlos PMU-Esmeralda PMU-Guavio PMUXM PMU-Guaca PMU-Betania Todos los derechos reservados para XM S. A. E. S. P

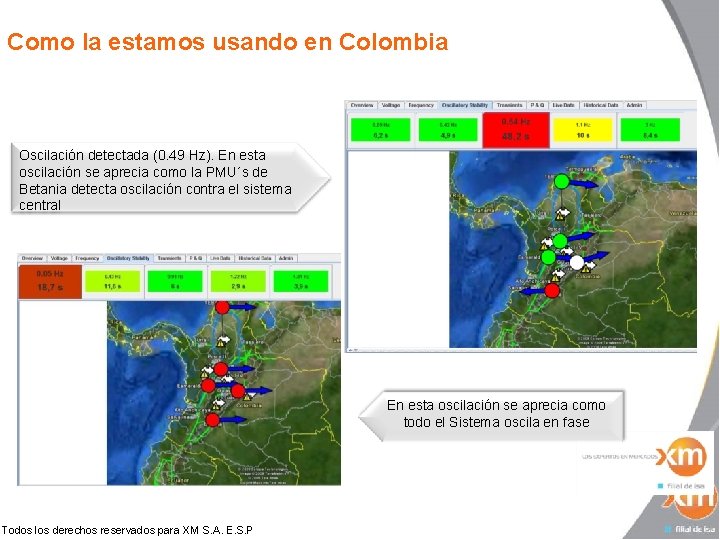

Como la estamos usando en Colombia Oscilación detectada (0. 49 Hz). En esta oscilación se aprecia como la PMU´s de Betania detecta oscilación contra el sistema central En esta oscilación se aprecia como todo el Sistema oscila en fase Todos los derechos reservados para XM S. A. E. S. P

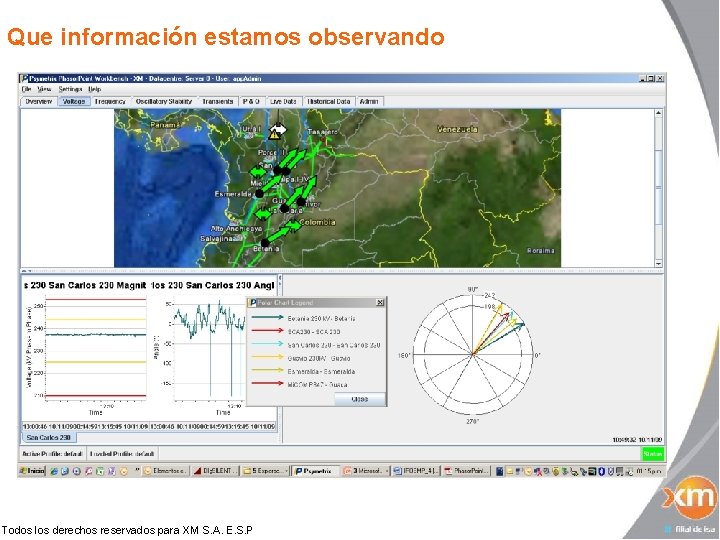

Que información estamos observando Todos los derechos reservados para XM S. A. E. S. P

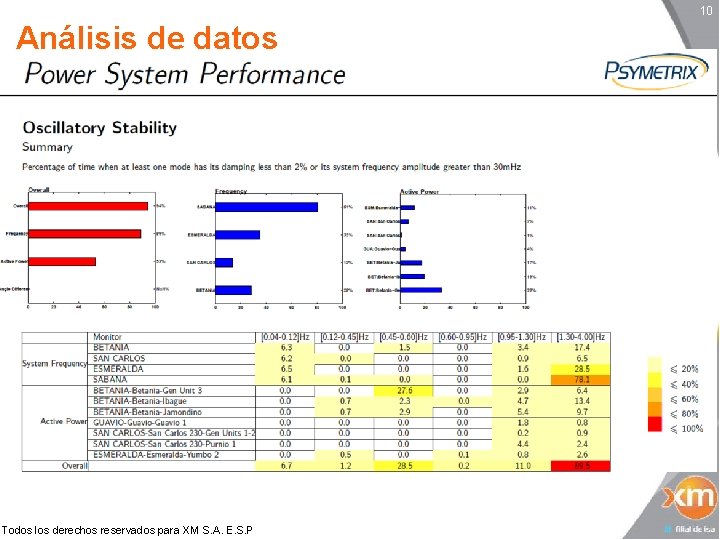

10 Análisis de datos Todos los derechos reservados para XM S. A. E. S. P

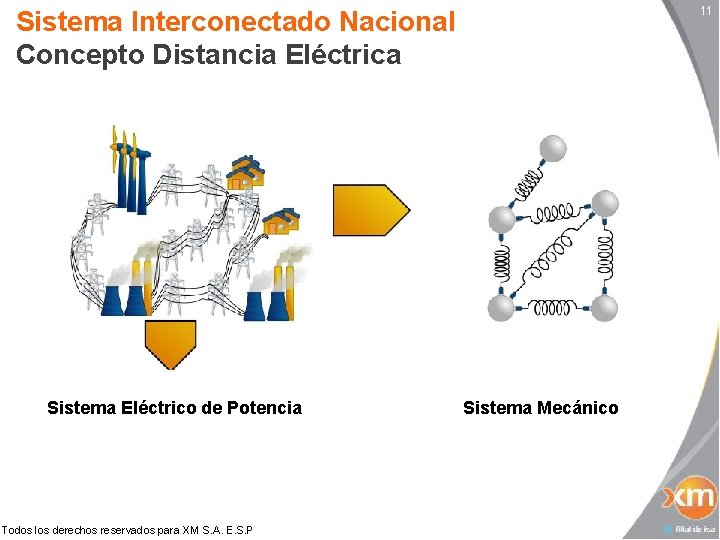

11 Sistema Interconectado Nacional Concepto Distancia Eléctrica Sistema Eléctrico de Potencia Todos los derechos reservados para XM S. A. E. S. P Sistema Mecánico

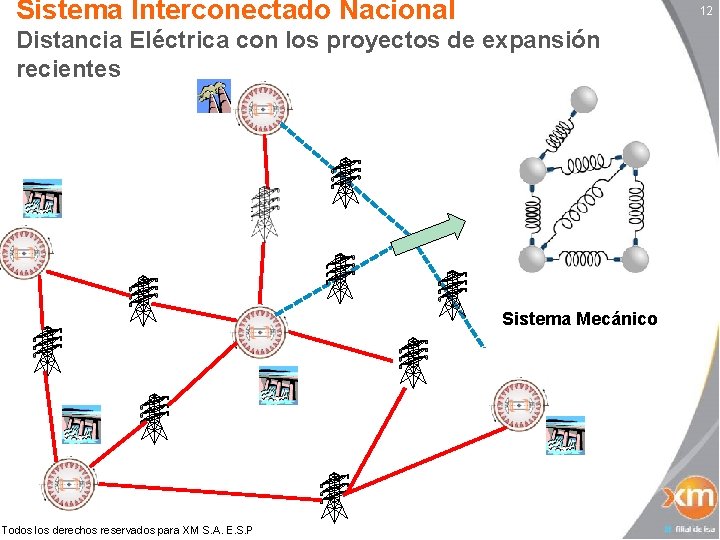

Sistema Interconectado Nacional 12 Distancia Eléctrica con los proyectos de expansión recientes Sistema Mecánico Todos los derechos reservados para XM S. A. E. S. P

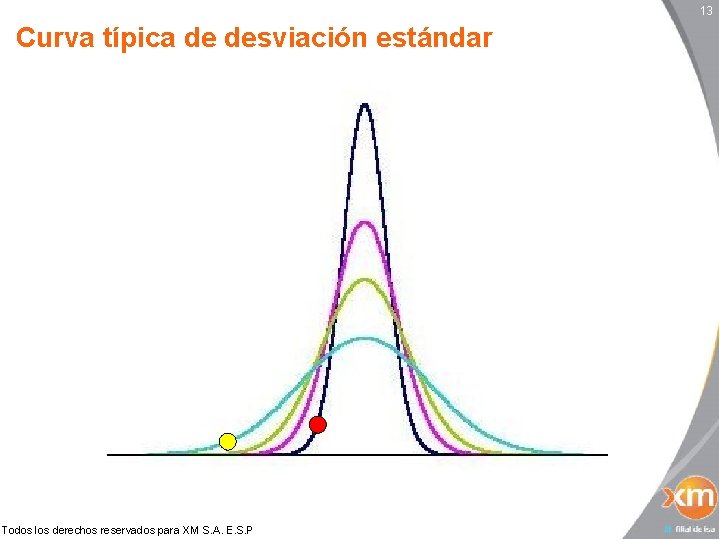

13 Curva típica de desviación estándar Todos los derechos reservados para XM S. A. E. S. P

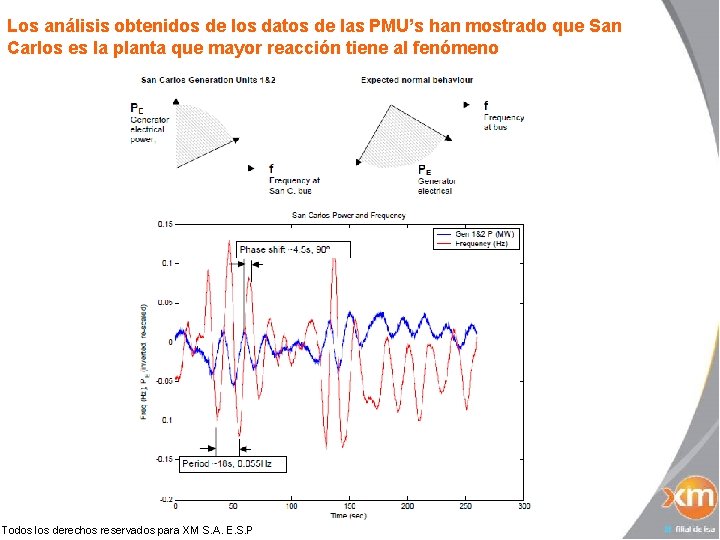

Los análisis obtenidos de los datos de las PMU’s han mostrado que San Carlos es la planta que mayor reacción tiene al fenómeno Todos los derechos reservados para XM S. A. E. S. P

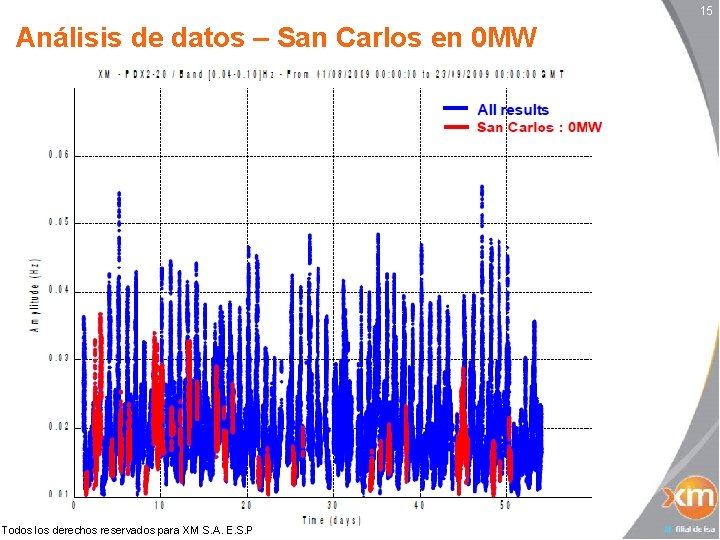

15 Análisis de datos – San Carlos en 0 MW Todos los derechos reservados para XM S. A. E. S. P

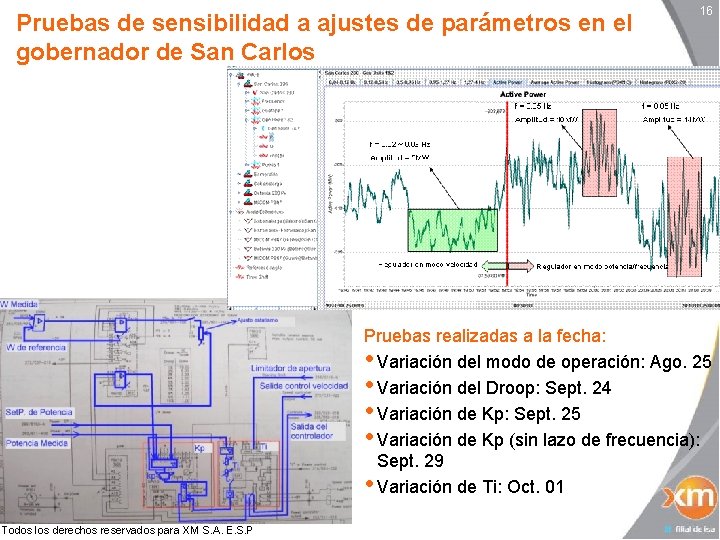

Pruebas de sensibilidad a ajustes de parámetros en el gobernador de San Carlos 16 Pruebas realizadas a la fecha: • Variación del modo de operación: Ago. 25 • Variación del Droop: Sept. 24 • Variación de Kp: Sept. 25 • Variación de Kp (sin lazo de frecuencia): Sept. 29 • Variación de Ti: Oct. 01 Todos los derechos reservados para XM S. A. E. S. P

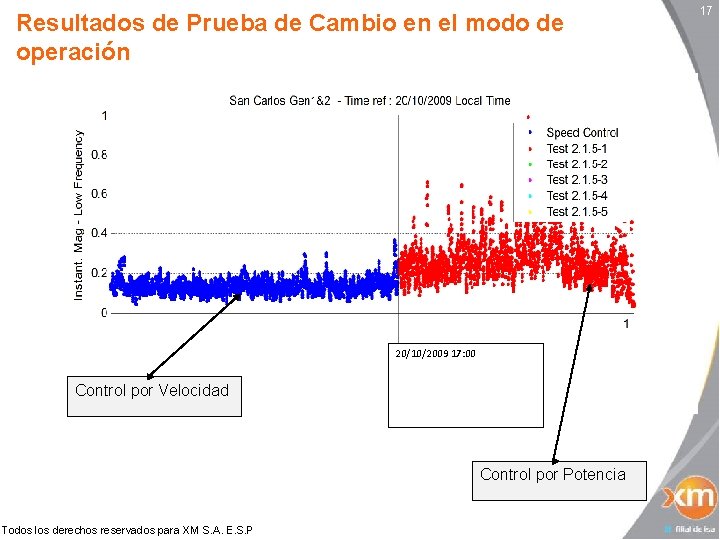

Resultados de Prueba de Cambio en el modo de operación 20/10/2009 17: 00 Control por Velocidad Control por Potencia Todos los derechos reservados para XM S. A. E. S. P 17

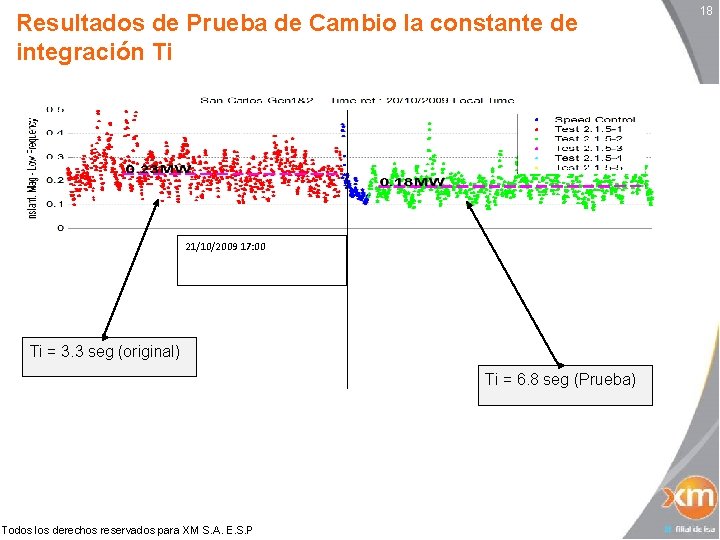

Resultados de Prueba de Cambio la constante de integración Ti 21/10/2009 17: 00 Ti = 3. 3 seg (original) Ti = 6. 8 seg (Prueba) Todos los derechos reservados para XM S. A. E. S. P 18

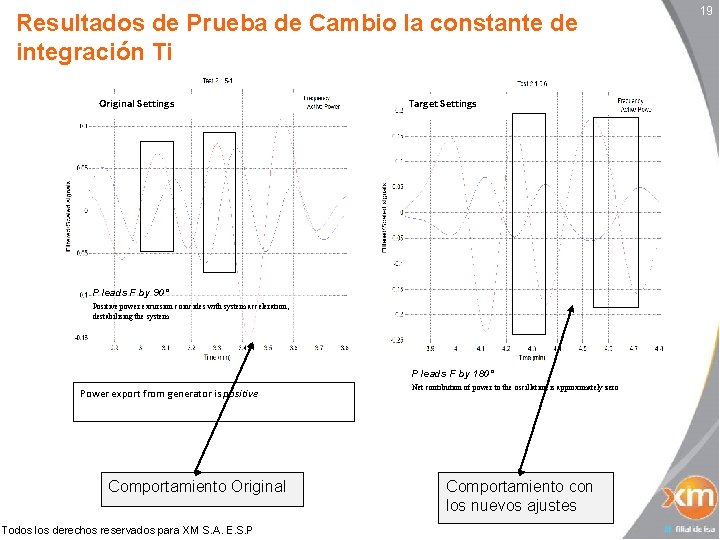

Resultados de Prueba de Cambio la constante de integración Ti Original Settings Target Settings P leads F by 90° Positive power excursion coincides with system acceleration, destabilising the system P leads F by 180° Power export from generator is positive Comportamiento Original Todos los derechos reservados para XM S. A. E. S. P Net contibution of power to the oscillation is approximately zero Comportamiento con los nuevos ajustes 19

Gracias XM Compañía de Expertos en Mercados S. A. E. S. P
