INSTRUMEN PENUNJUK ARUS SEARAH TEKNIK ELEKTRO UG Pokok

INSTRUMEN PENUNJUK ARUS SEARAH TEKNIK ELEKTRO - UG

Pokok Pembahasan

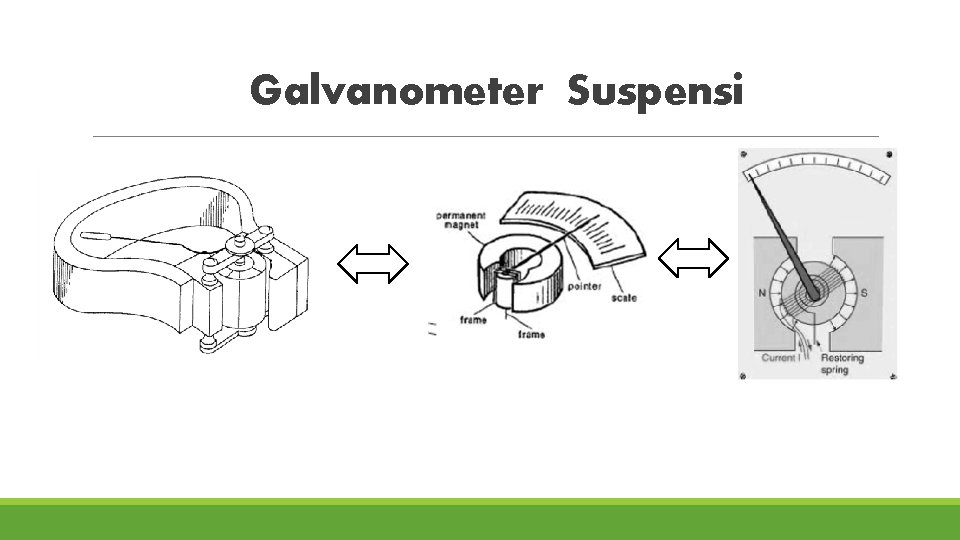

Galvanometer Suspensi

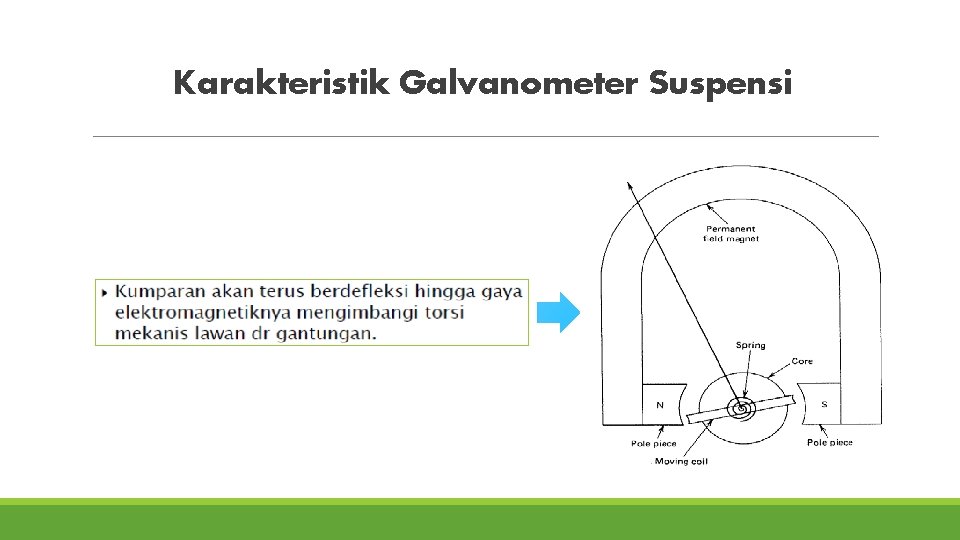

Karakteristik Galvanometer Suspensi

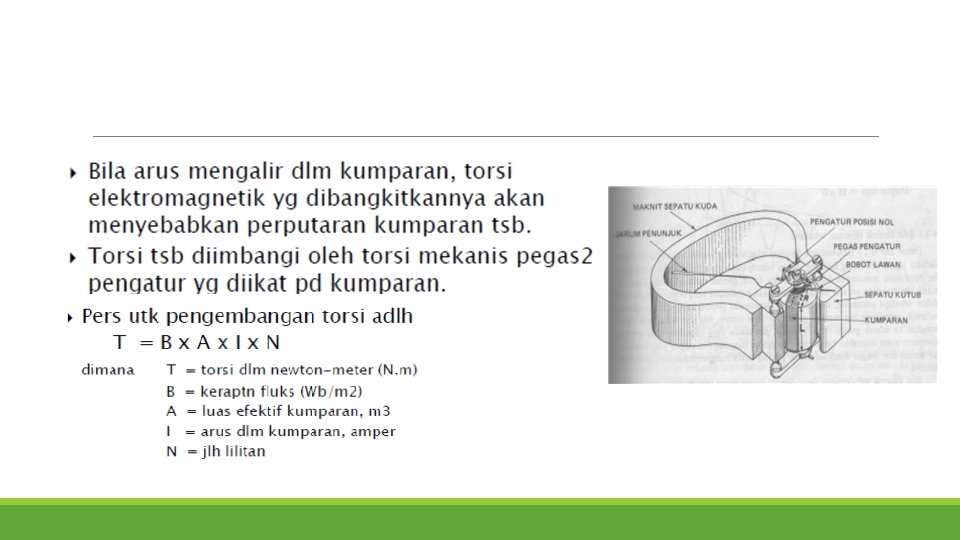

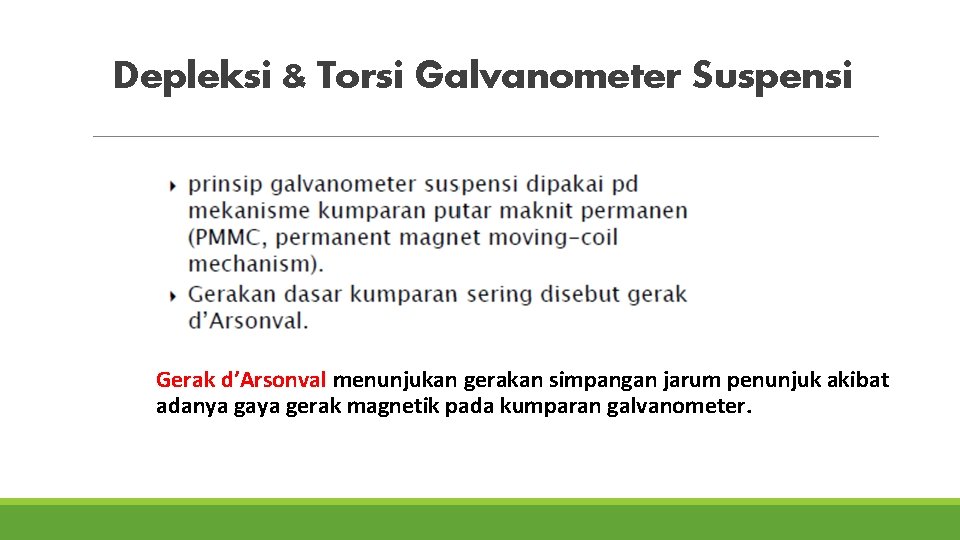

Depleksi & Torsi Galvanometer Suspensi Gerak d’Arsonval menunjukan gerakan simpangan jarum penunjuk akibat adanya gaya gerak magnetik pada kumparan galvanometer.

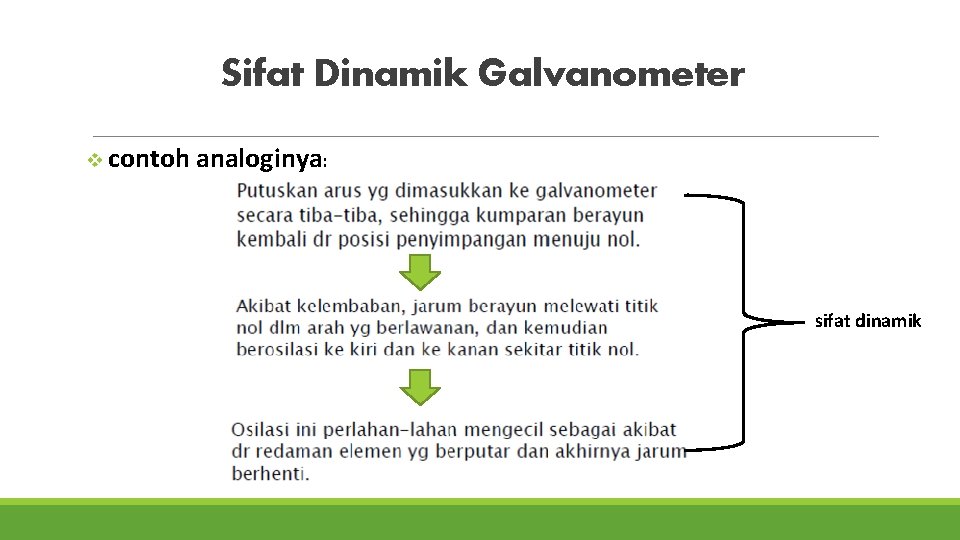

Sifat Dinamik Galvanometer v contoh analoginya: sifat dinamik

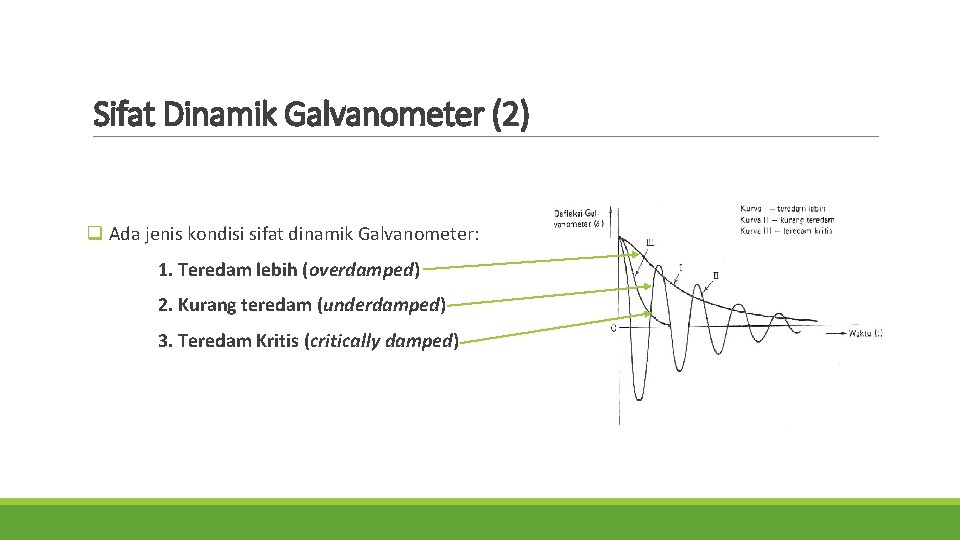

Sifat Dinamik Galvanometer (2) q Ada jenis kondisi sifat dinamik Galvanometer: 1. Teredam lebih (overdamped) 2. Kurang teredam (underdamped) 3. Teredam Kritis (critically damped)

Sensitivitas Galvanometer Awal terbentuknya alat ukur yang terintegrasi ( AVO meter)

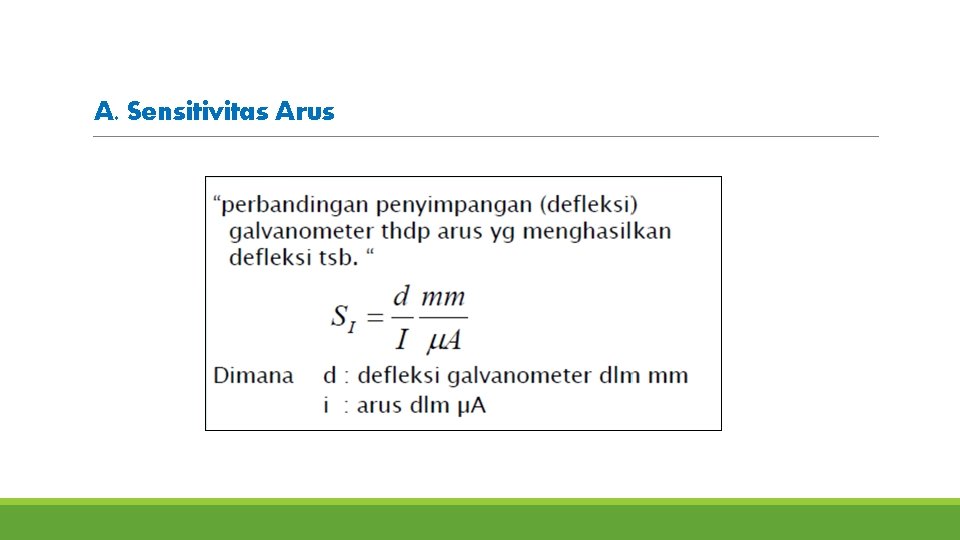

A. Sensitivitas Arus

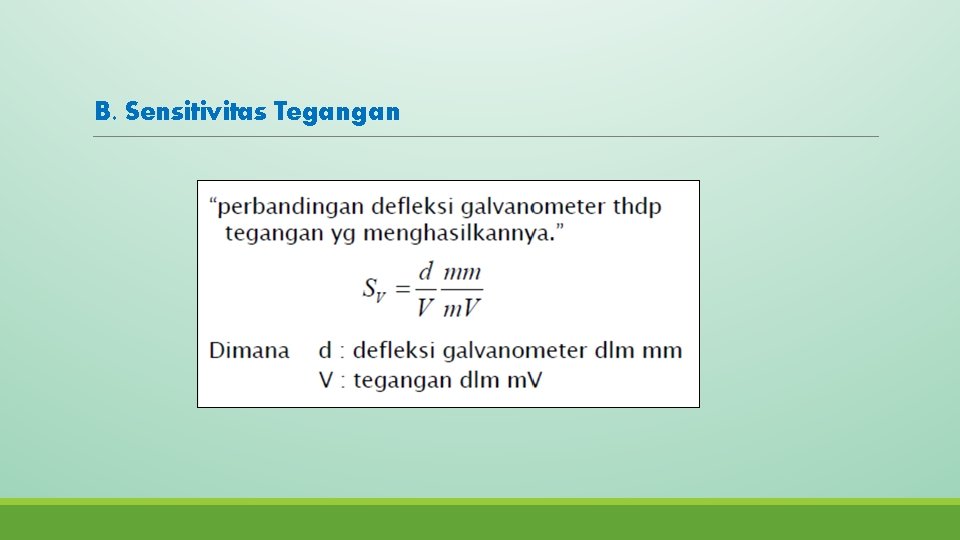

B. Sensitivitas Tegangan

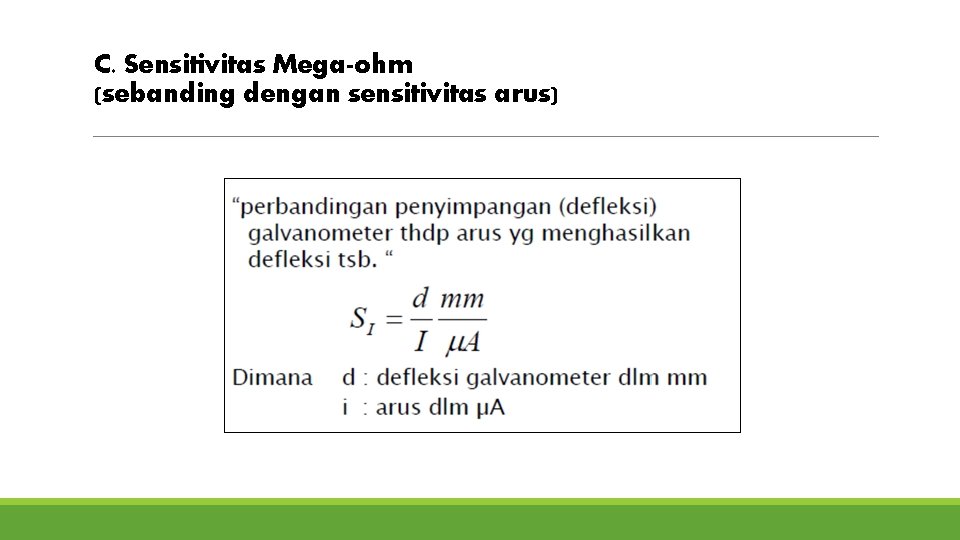

C. Sensitivitas Mega-ohm (sebanding dengan sensitivitas arus)

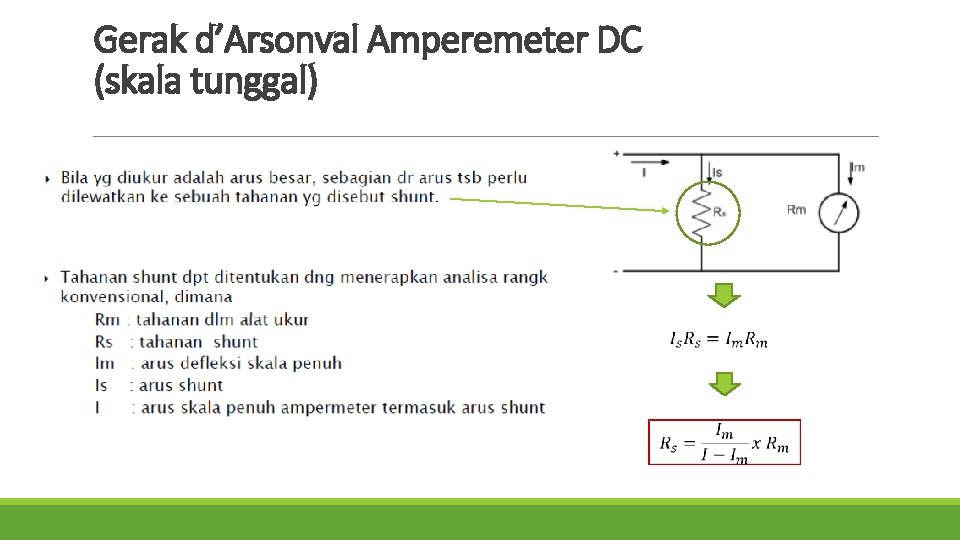

Gerak d’Arsonval Amperemeter DC (skala tunggal)

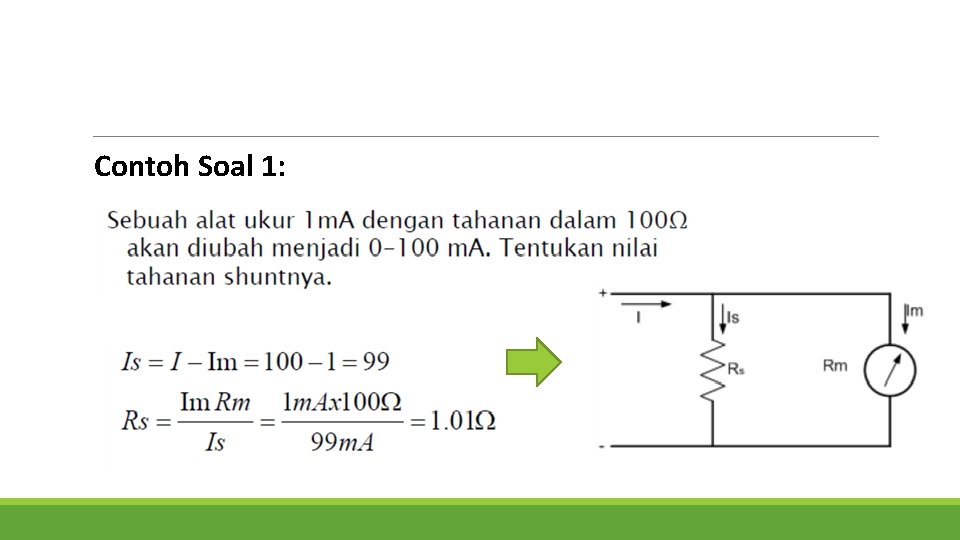

Contoh Soal 1:

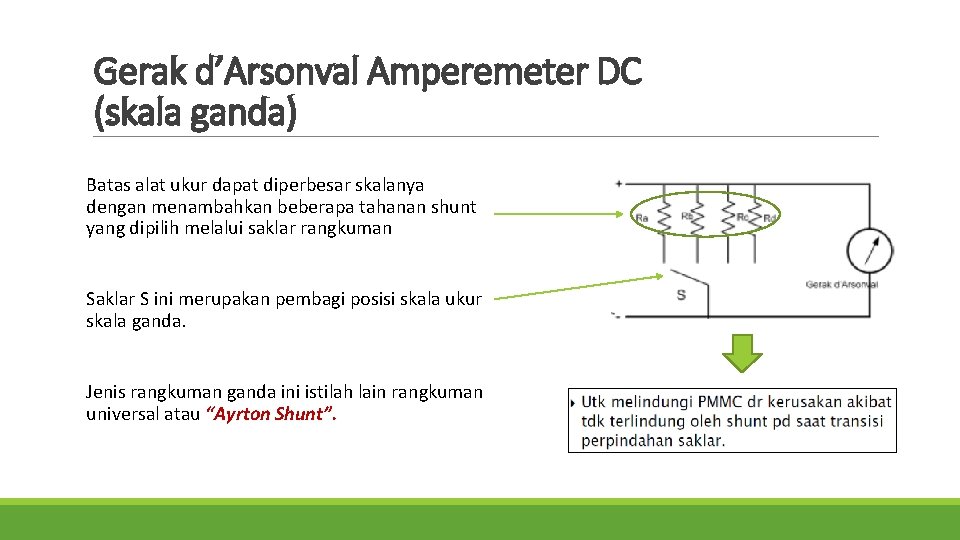

Gerak d’Arsonval Amperemeter DC (skala ganda) Batas alat ukur dapat diperbesar skalanya dengan menambahkan beberapa tahanan shunt yang dipilih melalui saklar rangkuman Saklar S ini merupakan pembagi posisi skala ukur skala ganda. Jenis rangkuman ganda ini istilah lain rangkuman universal atau “Ayrton Shunt”.

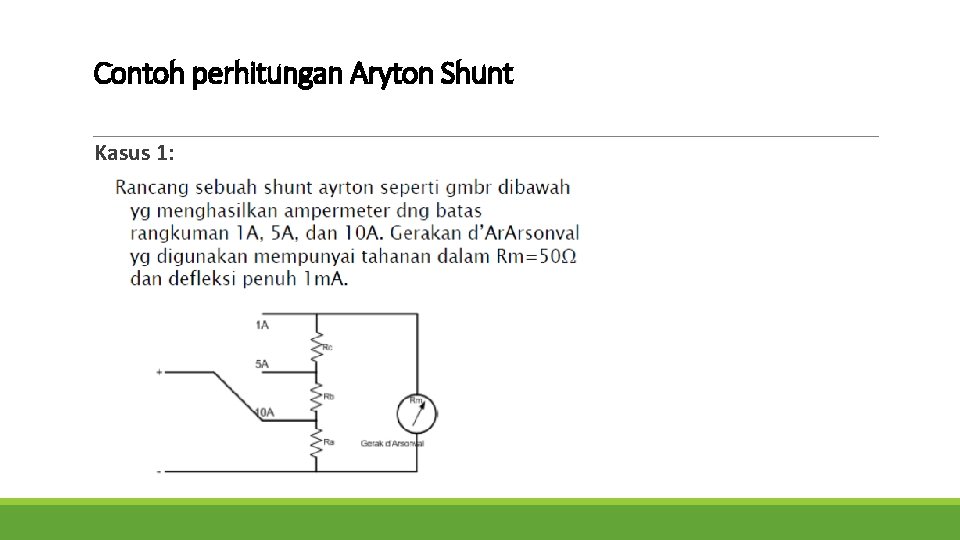

Contoh perhitungan Aryton Shunt Kasus 1:

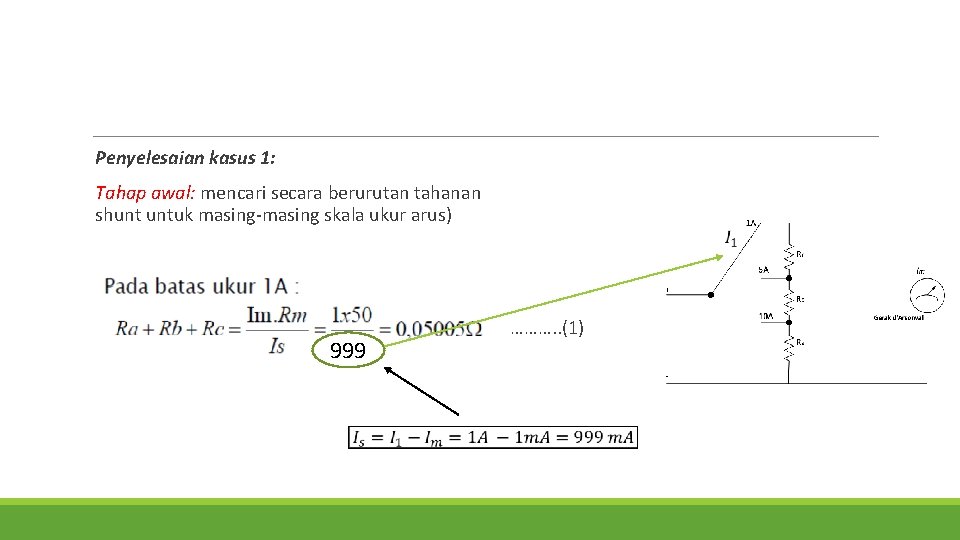

Penyelesaian kasus 1: Tahap awal: mencari secara berurutan tahanan shunt untuk masing-masing skala ukur arus) 999 ………. . (1)

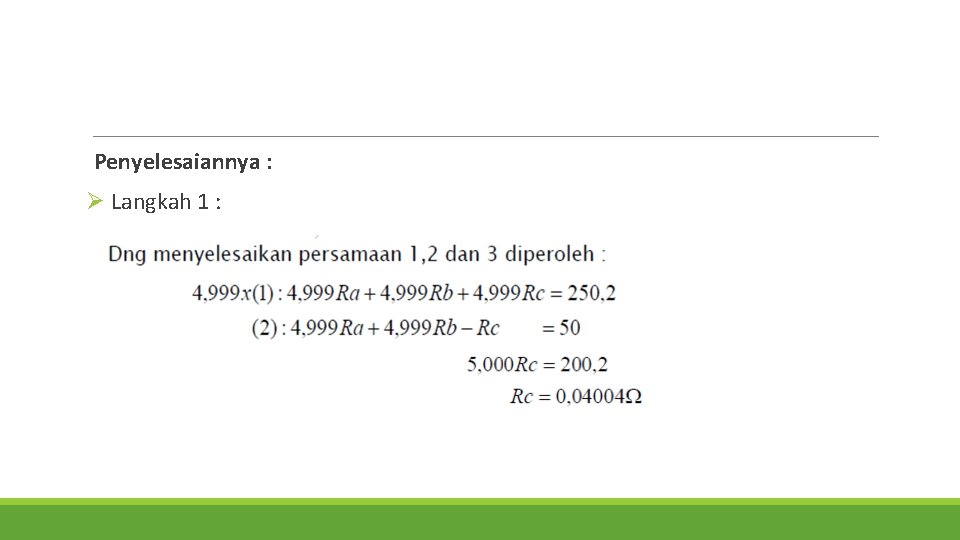

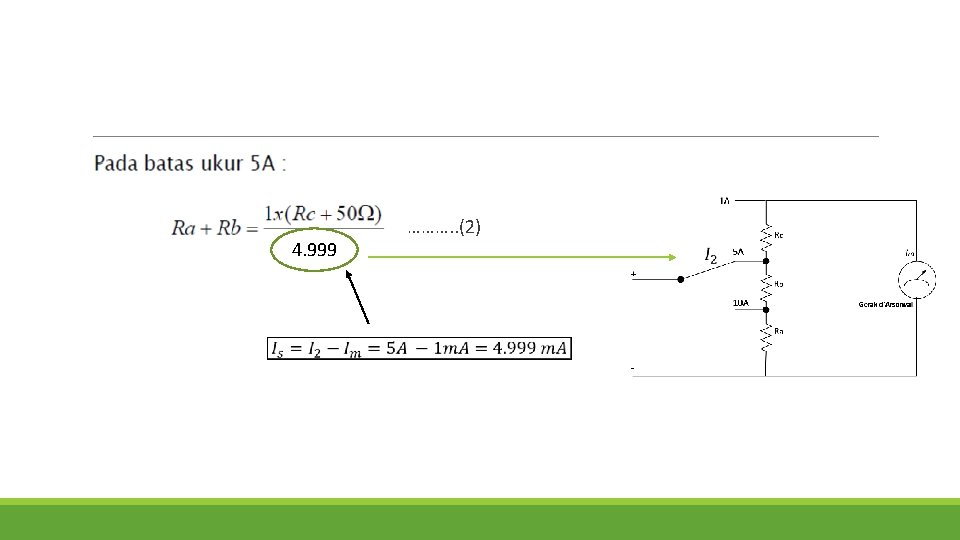

Penyelesaiannya : Ø Langkah 1 :

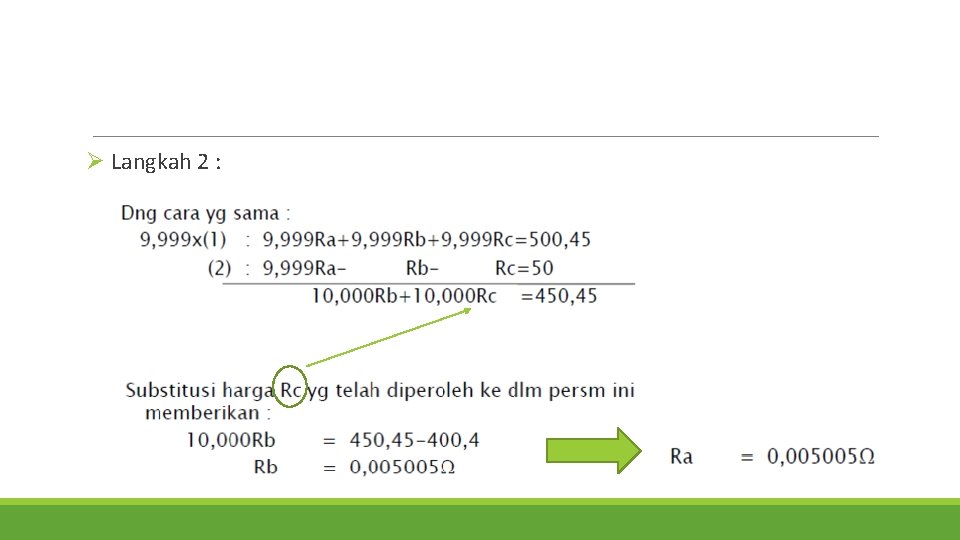

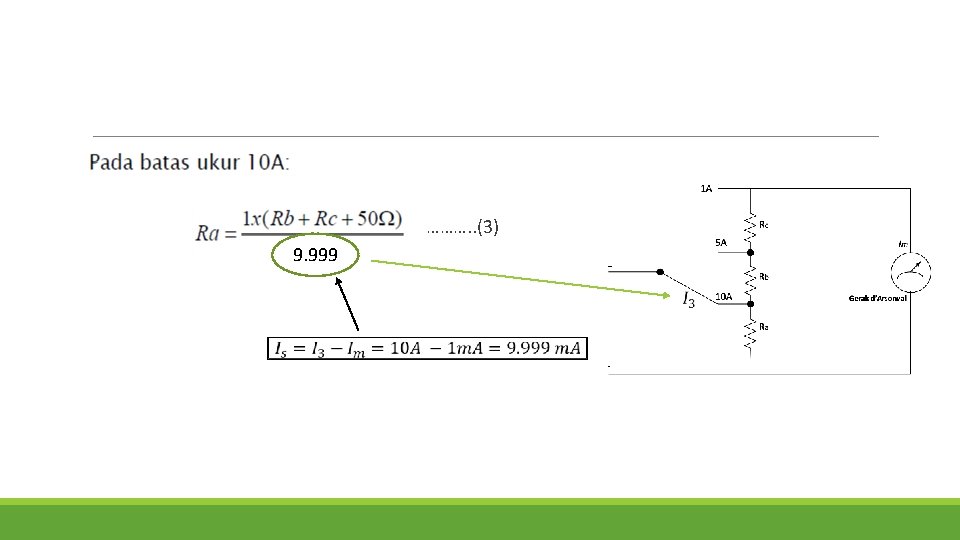

Ø Langkah 2 :

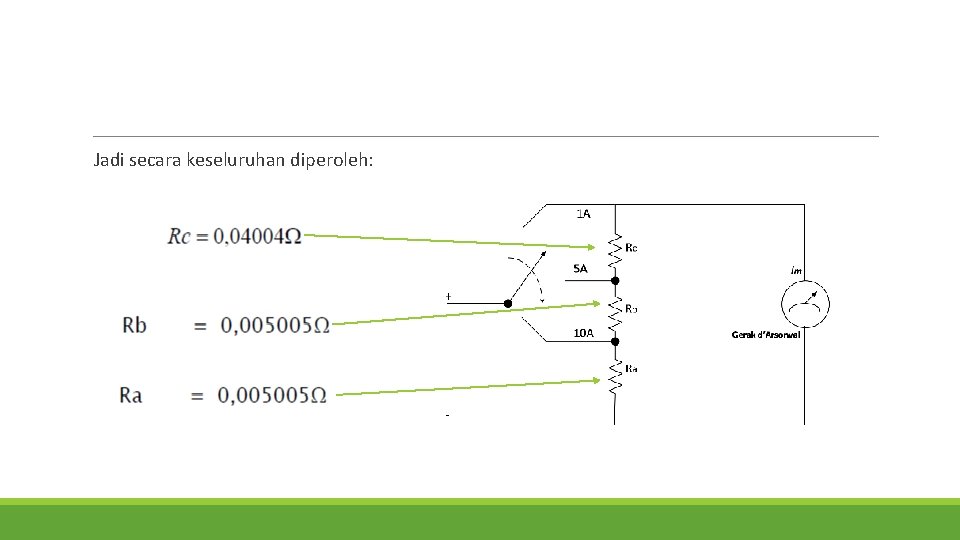

Jadi secara keseluruhan diperoleh:

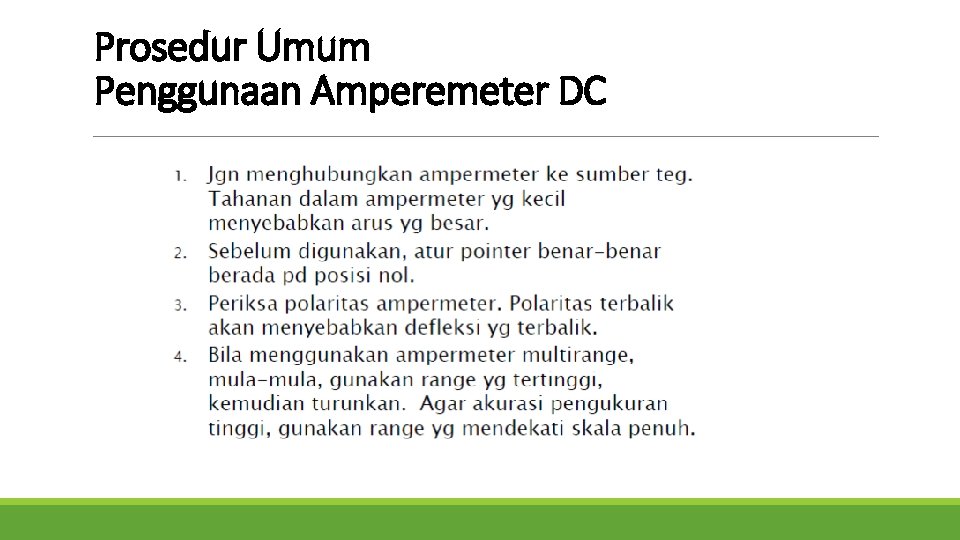

Prosedur Umum Penggunaan Amperemeter DC

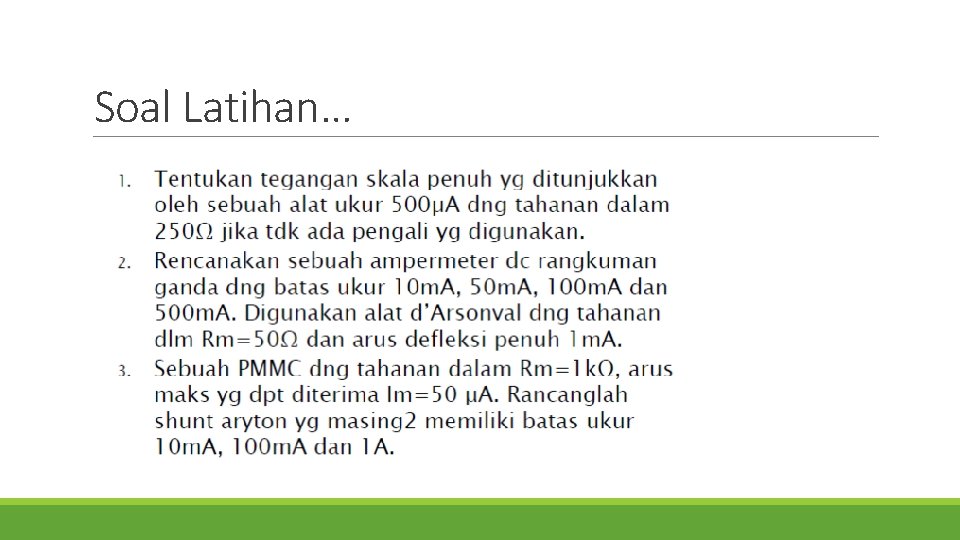

Soal Latihan…

Gerak d’Arsonval Voltmeter DC (skala tunggal)

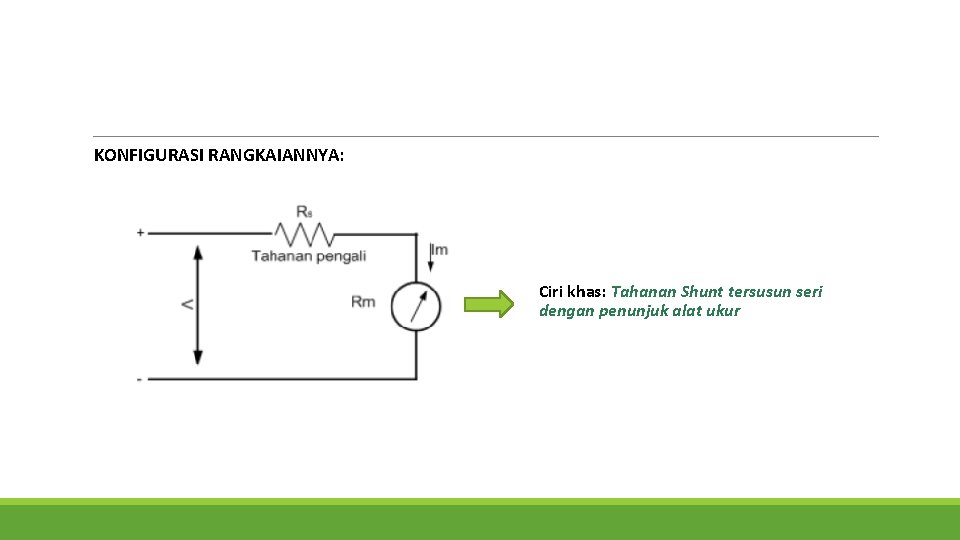

KONFIGURASI RANGKAIANNYA: Ciri khas: Tahanan Shunt tersusun seri dengan penunjuk alat ukur

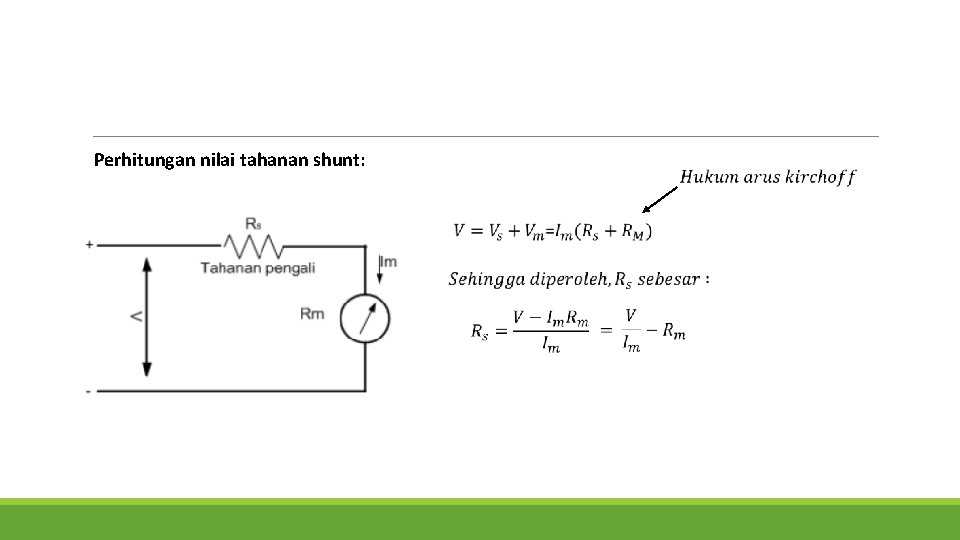

Perhitungan nilai tahanan shunt:

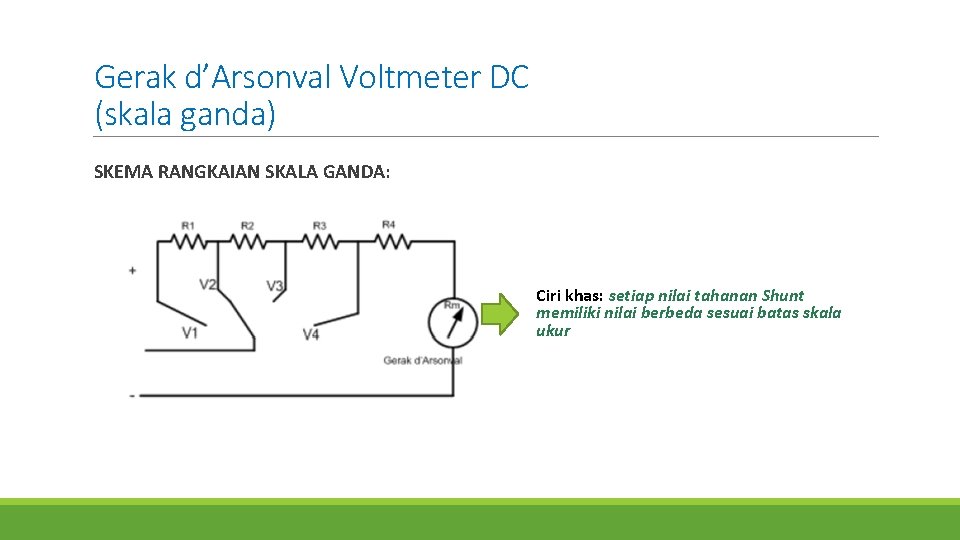

Gerak d’Arsonval Voltmeter DC (skala ganda) SKEMA RANGKAIAN SKALA GANDA: Ciri khas: setiap nilai tahanan Shunt memiliki nilai berbeda sesuai batas skala ukur

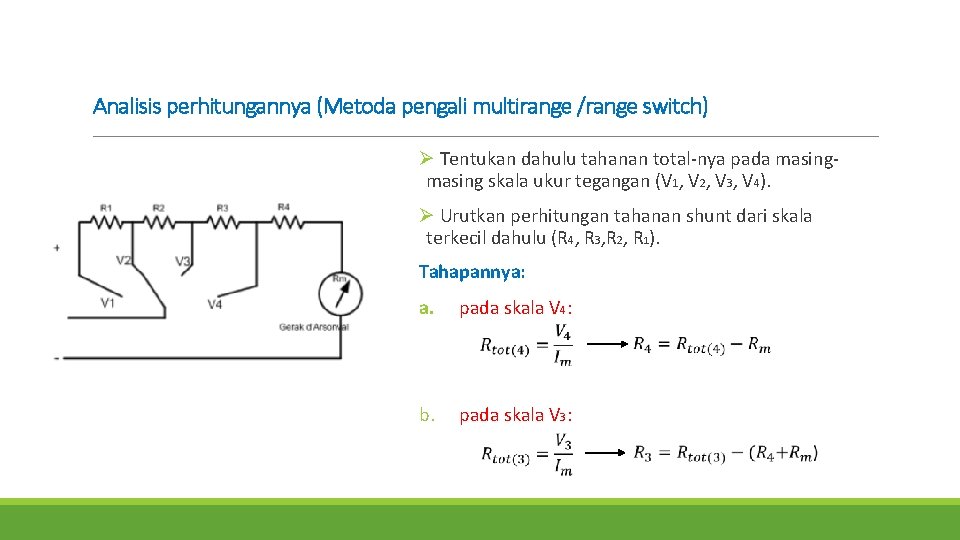

Analisis perhitungannya (Metoda pengali multirange /range switch) Ø Tentukan dahulu tahanan total-nya pada masing skala ukur tegangan (V 1, V 2, V 3, V 4). Ø Urutkan perhitungan tahanan shunt dari skala terkecil dahulu (R 4, R 3, R 2, R 1). Tahapannya: a. pada skala V 4: b. pada skala V 3:

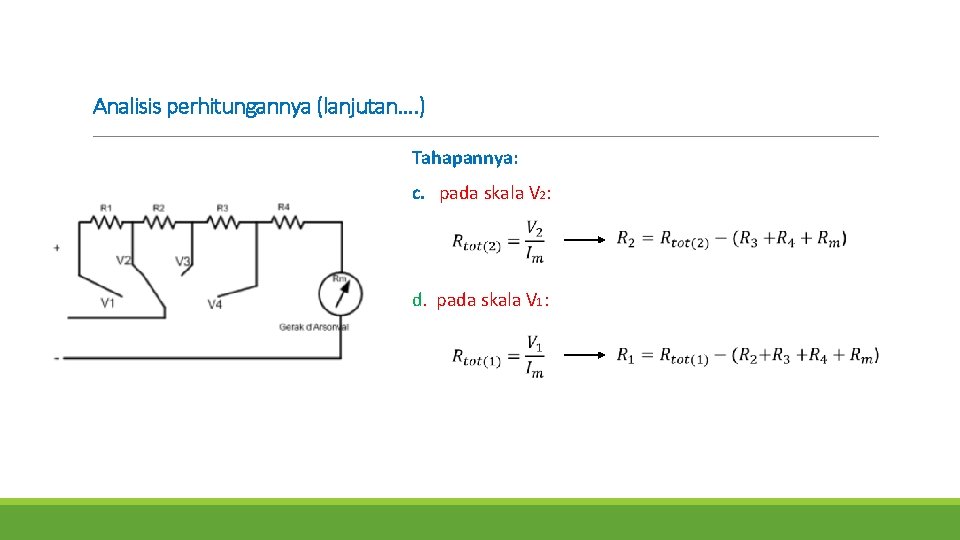

Analisis perhitungannya (lanjutan…. ) Tahapannya: c. pada skala V 2: d. pada skala V 1:

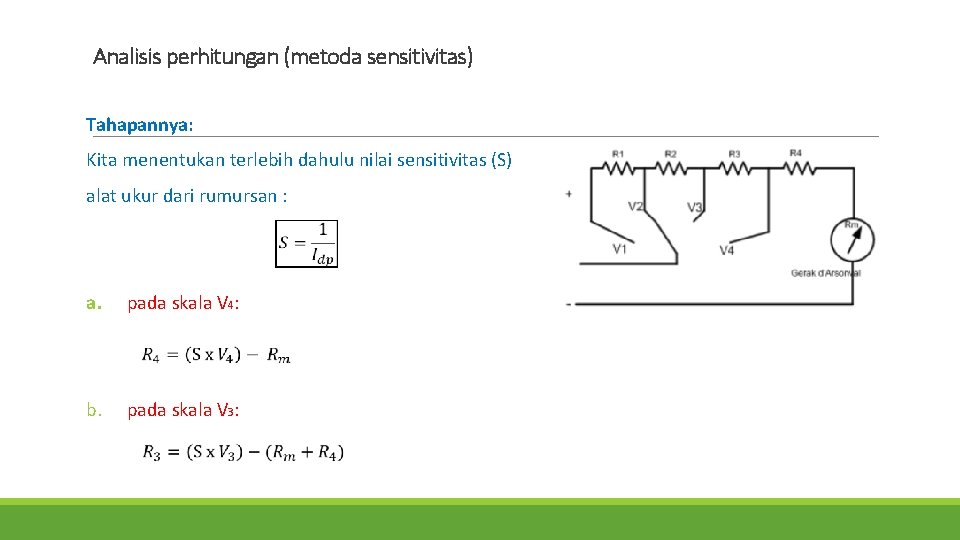

Analisis perhitungan (metoda sensitivitas) Tahapannya: Kita menentukan terlebih dahulu nilai sensitivitas (S) alat ukur dari rumursan : a. pada skala V 4: b. pada skala V 3:

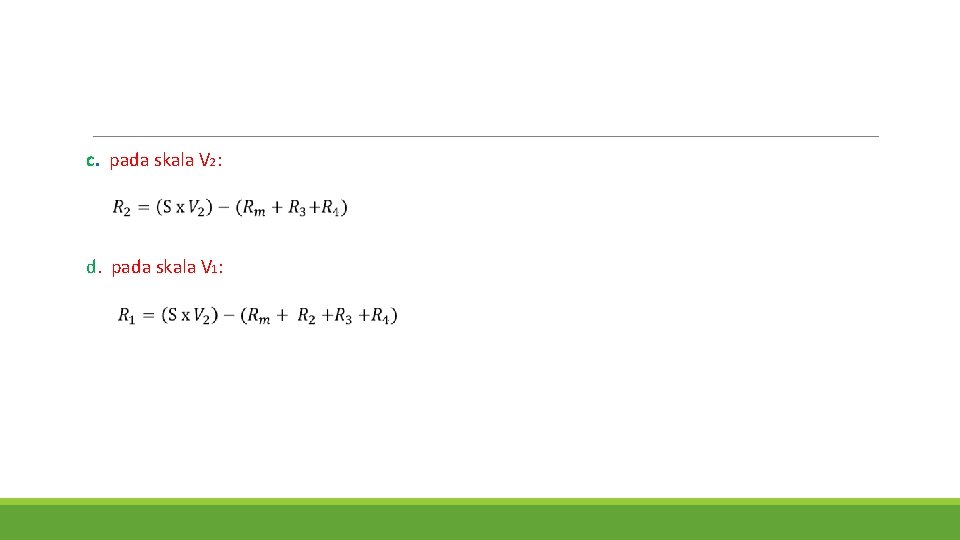

c. pada skala V 2: d. pada skala V 1:

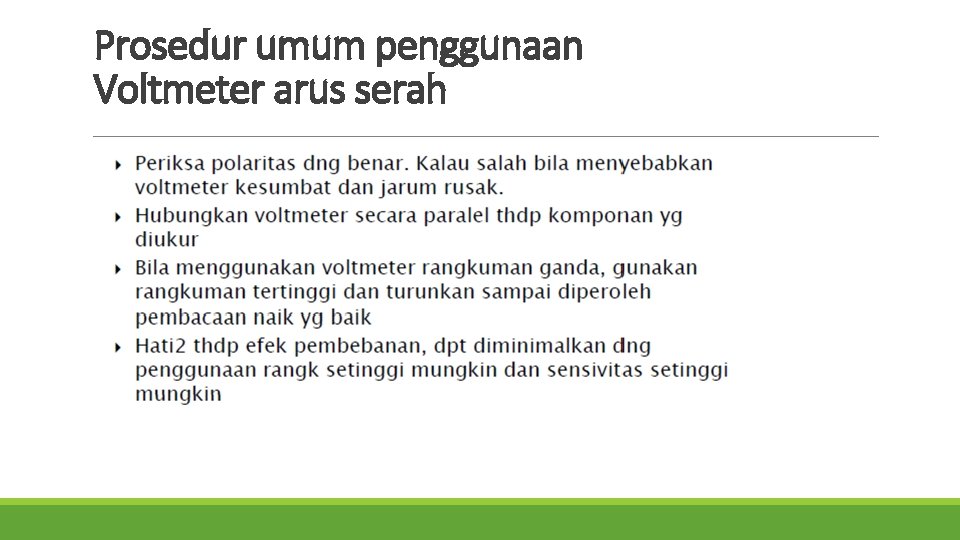

Prosedur umum penggunaan Voltmeter arus serah

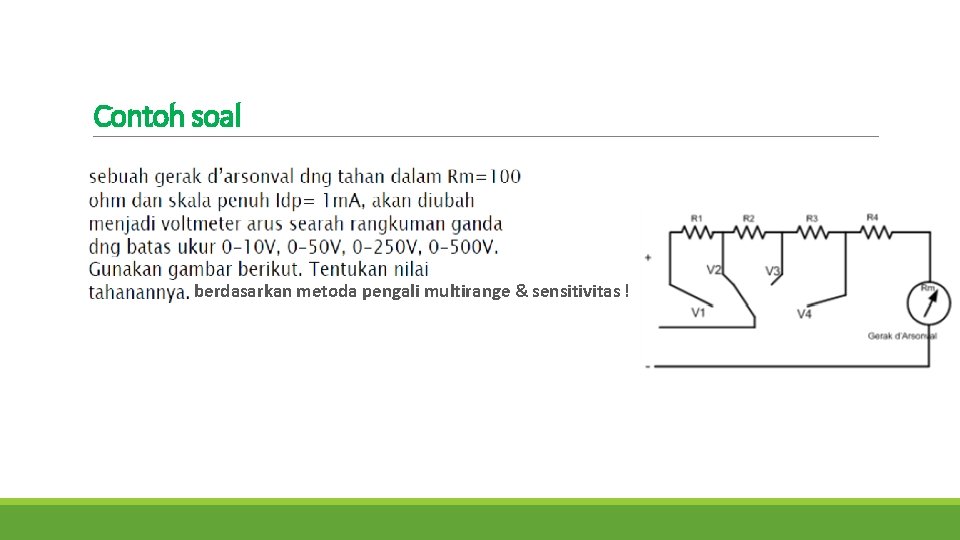

Contoh soal berdasarkan metoda pengali multirange & sensitivitas !
