Variables a Medir

Sensores

TERMOPAR Es un dispositivo utilizado para medir temperaturas basado en la fuerza electromotriz que se genera al calentar la soldadura de dos metales distintos.

Productos de Analytical p. H/ORP Pureza de Hidrogeno UDA 2182 7866 Controller Direct. Line DL 421/422 APT 2000/4000 7866 Sensing Unit 7777 7774 7773 Conductividad Toroidal 7774 7794 HB Series Conductividad de Contacto DL 1000 DL 2000 DL 3000 HPW 7000 Oxigeno Disuelto UDA 2182 APT 2000/4000 Direct. Line DL 423 5000 TC UDA 2182 DL 5000 PPM 4973 4974 4909 4905 DL 4000 Direct. Line DL 424/425 DL 5000 PPB

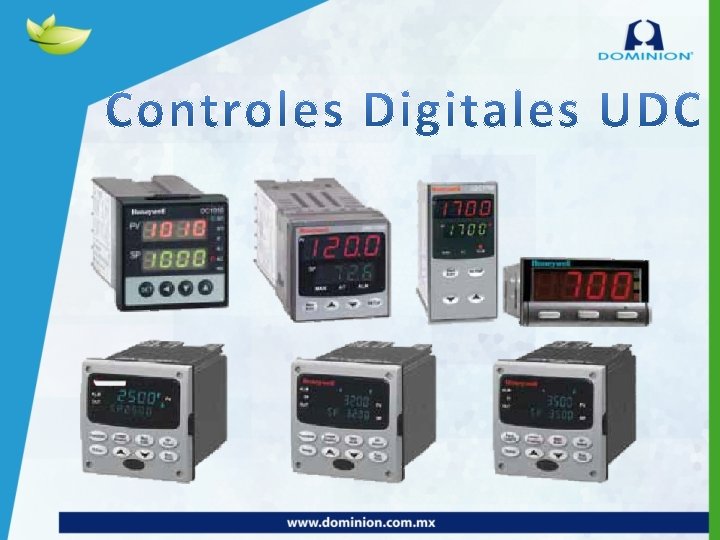

Familia de controles UDC… Honeywell Controles Basicos Proposito General High Performance 1/4 DIN DC 1040 UDC 100 UDC 2500 UDC 3200 1/8 DIN DC 1020 UDC 1700 1/16 DIN DC 1010 UDC 1200 UDC 3500

Diferencias udc 1000: Gran funcionalidad y confiabilidad Disponible en 3 tamaños ¼, 1/8 y 1/16 DIN Entrada universal bajo configuración previa Bajo costo. Salidas de Control 4 -20 y relevador intercambiables. • Exactitud 0. 5% • Fácil configuración. • • •

Diferencias UDC 1200 y 1700: • • • Control de 1/16 DIN (48 * 48 mm) Doble display con cambio de idioma Entrada universal (TC, RTD, m. V, V, m. A) Tarjetas intercambiables. Comunicación Modbus o ASCII

Diferencias 2500, 3200 y 3500: • • Doble display con cambio de idioma Posibilidad de dos lazos de control Exactitud de 0. 1% y muestreo rápido Panel a Prueba de Agua (Nema 4 X) Funciones Matemáticas Acctune III patentado Funciones Lógicas internas Control de Limite Alto y Bajo para seguridad

Valor para el cliente • Los UDC tienen diseños modulares, capacidad de expansión y remplazo de partes • Posibilidad de diagnósticos preventivos • Acctune III que lo hace eficiente y simple • Salidas Universales versátiles a todo proceso • Bajo costo. • Para control de cualquier tipo de proceso

¿Cuando ofrecer los diferentes controles? • UDC 1000 – Bajo costo, indicadores y aplicaciones sencillas. • UDC 1200 y 1700 – Control de Limite, donde se dañen continuamente otras marcas, mayor calidad. • UCD 2500 – Control Básico de procesos avanzados. • UDC 3200 - Control con dos entradas, funciones matemáticas, diagnósticos y alarmas • UDC 3500 – Control de 1 o 2 Lazos de control, reloj en tiempo real, setpoint programables y compuertas lógicas

Control Tiempo Programador

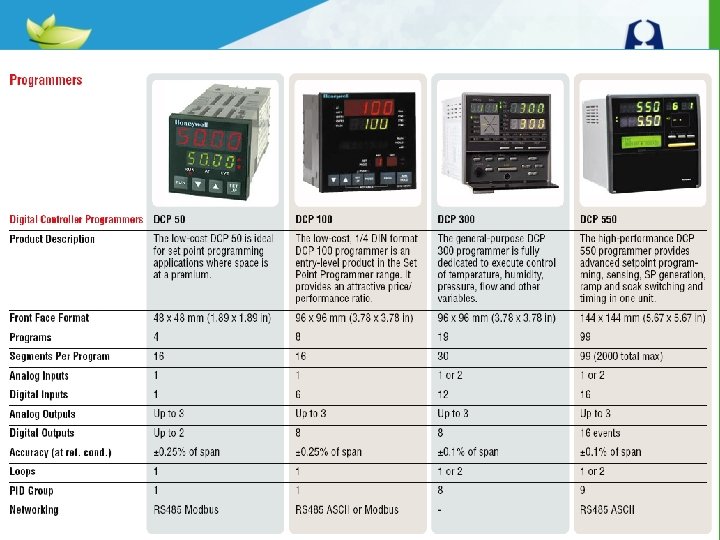

Programadores DCP $ DCP 551/552 DCP 301/302 DCP 200 DCP 100 Alto Desempeño DCP 50 Proposito General Basicos Funciones

Controladores Híbridos HC 900 Principios y Generalidades

La escala del control. Donde ubicamos el HC 900 en una escala evolutiva del control? SCD Sistemas Hibridos Controladores de Proceso Safety Process Simple/Dual/Multi Lazo Control Hibrido Sistemas de Control Distribuido

La escala del control. Que nos quiere decir la escala anterior? Analicemos cada una de sus partes. Los controles de proceso son controladores sencillos que pueden realizar uno, dos o mas lazos PID y algunas pequeñas estrategias de control. Pero estas estrategias o funciones son limitadas. Controladores de Proceso Estos controles pueden realizar cualquier lazo de control PID de variables de proceso como: Temperatura, Presión, Nivel, Flujo entre otras. Los controles de proceso mas avanzados tienen mayores funciones como son: Lazos de control en cascada, Funciones matemáticas, Control por rampas, Totalizadores, Funciones lógicas. Simple/Dual/Multi Lazo

Que nos quiere decir la escala anterior? Un controlador Hibrido no podemos decir que es un PLC, aunque son muy parecidos físicamente Sistemas Hibridos Algunas características de este tipo de soluciones: • Flexible • Expandible • Fácil de Configurar Es una solución diseñada para procesos pequeños y medianos, donde el factor costo beneficio es muy alto en los sistemas de control distribuido. • Opcionalmente Redundancia • Dedicado al Control de Procesos Control Hibrido

Que nos quiere decir la escala anterior? Estos sistemas son usados en aplicaciones de gran dimensión de procesos como de señales a manipular, algunas características son: SCD • Integración de diferentes sistemas • Adquisición de grandes volúmenes de datos • Sistema abierto a equipos de diferentes fabricantes • Supervisión y mando de varias plantas o procesos Cuenta con Módulos de resolución de problemas como son: Safety • Calculo de rendimientos Process • Calculo de consumos • Modulo de mantenimiento Podemos decir que no solo es control de proceso sino también administración del mismo. Sistemas de Control Distribuido

Que es un Controlador Hibrido? Lo podemos describir como un controlador que combina el control lógico y el control de lazo en una misma plataforma. • Para procesos de pequeña y mediana escala. • Conexión a internet. • Se puede contar con entradas o salidas distribuidas. • Permite realizar procesos, lógica y secuencias de control con adquisición de datos. • El sistema es modular, se puede expandir según mis necesidades. • Redundancia lo que hace que sea seguro el dispositivo. • Comunicaciones integradas (Ethernet, Modbus Serial). • Interface abierta Basado-PC SCADA/HMI. • Rápida configuración, fácil operación, costo considerable

HC 900 vs PLC No podemos decir que el Controlador Hibrido HC 900 es un PLC Fusiona el control lógico y el control analógico. Sistema robusto dedicado al control de procesos. Buen desempeño en sistemas redundantes. Entradas de tipo universal (Termopar, RTD, 0 -10 V, 4 -20 m. A) Control por rampas. Configuración por bloques funcionales.

HC 900 Componentes básicos del HC 900 Como el sistema es modular se pueden agregar Tiene un diseño compacto tarjetas de E/S adicionales para esto los racks o fácil de ensamblar módulos contenedores del HC 900, se tienen en varios tamaños (4, 8, 12 Slots) Adaptable a las necesidades del usuario Fuentes de alimentación en varias capacidades Tres procesadores diferentes de acuerdo a la capacidad de desarrollo Modulo del Procesador Módulos Entradas/Salidas Indicador de Estado E/S Fuente de Alimentación Puerto Serial (RS 232/485) Opción de redundancia en equipos para mayor seguridad Puertos Ethernet Terminales de Conexión Tapa Terminal y Etiqueta

HC 900 Modularidad Chasis, 12 I/O slots Sistema modular de ensamble Chasis, 8 I/O slots Chasis, 4 I/O slots P 01 / P 02 Pwr 120 /240 vac C 50 / C 30 o CPU Scanner (C 50) Módulos Remotos AI 8 pt AO 4 pt DI/DO 16 pt DO 8 pt

HC 900 Arquitectura Básica Arquitecturas básicas, muestran de manera simplificada el alcance de cada uno de los diferentes procesadores. Vista, Experion, EBI Spec. View Third party HMI/SCADA, Ethernet C 30 3 rd Party HMI Panel C 50/C 70 R HMI Panel Sub Proceso A Procesador Básico Serial Modbus Master/ Slave Sub Proceso B Sub Proceso C I/O Racks Remotos Procesador Redundante

HC 900 Tipos de procesadores Solo 4 tipos de Procesadores. Procesador C 70 R Usado en sistemas con mayor seguridad, doble procesador y doble fuente de alimentación, de alto desempeño, mayor capacidad de procesamiento. Procesador C 30 Económico, para aplicaciones pequeñas, sin grandes expansiones, ni módulos remotos Procesador C 70 De alto desempeño, mayor capacidad de procesamiento, se pueden agregar módulos de expansión remoto. Procesador C 50 Caballito de batalla, usado en la mayoría de las aplicaciones, se pueden agregar módulos de expansión remoto. Max I/O Max AI I/O Slots Remote I/O Function Blocks Enet, RS 232/485, Peer Redundancy Min Process scan rate Min Logic scan rate C 30 Economy 384 192 12 NO 400 YES NO 500 ms 54 ms C 50 Workhors e 1920 960 60 YES 2000 YES No 500 ms 27 ms C 70 Performanc e 1920 960 60 YES 5000 YES No 500 ms 27 ms C 70 R Redundan cy 1920 960 60 YES 5000 YES 500 ms 54 ms

HC 900 Módulos Entradas / Salidas Módulos de Entradas/Salidas Disponibles • Entradas Analógicas • Salidas Analógicas • Entradas Digitales Contacto Seco • Entradas Digitales a 24 VDC • Entradas digitales 120/240 VAC • Salidas Digitales 24 VDC • Salidas Digitales 120/240 VAC • Salidas a Relevador • Pulsos de frecuencia Tres tipos de diseño de bloque terminal Tipo tornillo (Barrier) Tipo Bloque de compresión (Euro) Terminales de conexión remota Se pueden reemplazar estos módulos en línea o estando el dispositivo energizado sin correr riesgos.

Solución HC 900 Partes que conforman un sistema HC 900 completo. Estación Supervisora No siempre se requiere todo el sistema completo, la estación supervisora y la HMI pueden ser opcionales. Pantalla HMI Software de Supervision y Control Software de Configuracion HC 900, Rack, Fuente Procesador, Entradas/Salidas

HC 900 Puertos de Comunicación Serial v Soporta protocolo Modbus RTU v Solo un puerto maestro (use S 1 o S 2, RS 232 o RS 485) v El puerto maestro no puede ser usado como esclavo v Soporta hasta 32 dispositivos esclavos conectados en la red v Tiempo de escaneo ~1 segundo Comunicacion con transmisores Inalambricos Seleccionable RS 232 o RS 485 Honeywell puede comunicarse con productos de otros fabricantes Controles de Proceso con Modbus Esclavo Registradores con Modbus Esclavo Actuadores con Modbus Esclavo
