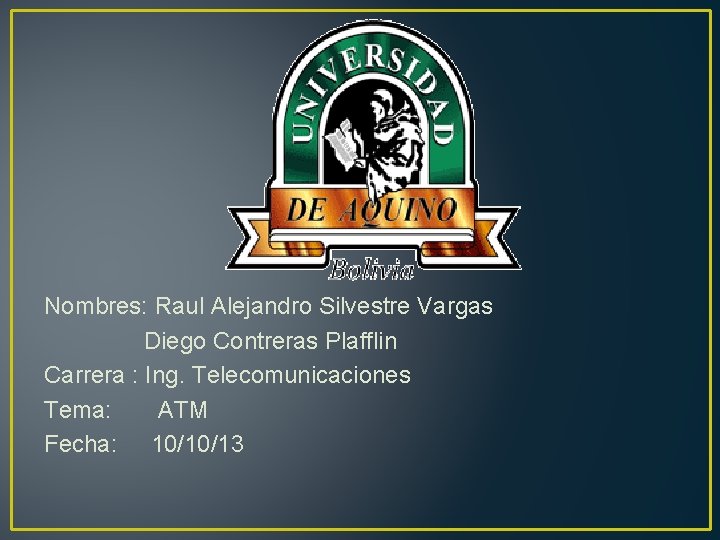

Nombres: Raul Alejandro Silvestre Vargas Diego Contreras Plafflin Carrera : Ing. Telecomunicaciones Tema: ATM Fecha: 10/10/13

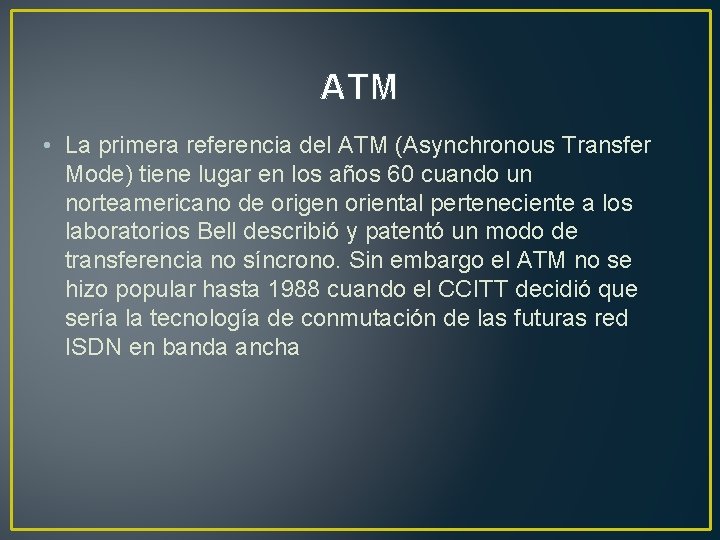

ATM • La primera referencia del ATM (Asynchronous Transfer Mode) tiene lugar en los años 60 cuando un norteamericano de origen oriental perteneciente a los laboratorios Bell describió y patentó un modo de transferencia no síncrono. Sin embargo el ATM no se hizo popular hasta 1988 cuando el CCITT decidió que sería la tecnología de conmutación de las futuras red ISDN en banda ancha

Mejoramiento de Qo. S • La información que llega a un nodo terminal ATM es captada, segmentada y dispuesta en células con las cabeceras adecuadas para cada tipo de tráfico. Este servicio proporcionado por el nivel AAL se denomina Qo. S queda definido por tres parámetros: • Caudal • Retardo • Nivel de seguridad

Celda ATM • Cada celda ATM consta de 53 bytes, 48 bytes de información de usuario a los que se añaden 5 más de cabecera con información de control.

SISTEMA DE MULTIPLEXACION ATM • ATM la utiliza para multiplexar las celdas que vienen de diferentes canales. Por eso se denomina modo de transferencia asíncrono ATM.

Problemas asociados con sistemas existentes • Antes de ATM, las comunicaciones (en el nivel de enlace) se basaron en conmutación de Tramas y redes de tramas. Diferentes protocolos utilizan tramas de diferentes tamaños, lo que hace el tráfico impredecible.

Redes basadas en celdas • Con ATM, la información se transmite y conmuta en forma de paquete cortos (celdas ATM) de longitud fija los cuales se longitud fija, los cuales se enrutan individualmente

Arquitectura ATM • Una red ATM está formada por conmutadores y terminales ATM. El Conmutador es responsable del transporte de celdas a través de la red: acepta las que le llegan de un terminal o de un conmutador, lee y actualiza la información de cabecera y la conmuta a una interfaz de salida hacia su destino.

Arquitectura de un nodo ATM • Los nodos son capaces de encaminar la información empaquetada en células a través de unos caminos conocidos como Conexiones de Canal Virtual

MODO DE TRANSFERENCIA ASÍNCRONA • La necesidad de nuevas tecnologias de comunicacion obligaron a crear la conmutacion de circuitos y de paquetes y la red ATM se encarga de multiplexar estas 2 conmutaciones

FRAME RELAY • Envía unos paquetes de tamaño variable, de 4 Kbs a 8 Kbs, denominados tramas. Esta tecnología garantiza un uso eficiente del ancho de banda disponible y es apta para transmitir datos o imágenes estáticas

CELL RELAY • Envía unos paquetes de 53 bytes denominados células. El pequeño tamaño de los paquetes garantiza un mínimo retardo aunque supone un incremento del overhead

Nivel de Adaptación ATM (AAL) • El nivel AAL sólo se encuentra en los nodos terminales de la red. Su misión es la de aceptar la información adaptando los niveles superiores de comunicación no ATM a los formatos ATM

Conexión virtual ATM • Las redes ATM son orientadas a conexión, por lo que se debe establecer un circuito virtual previo que una los extremos de la comunicación

Topología de las Redes ATM • Con tecnología ATM se consigue crear una red de transporte de banda ancha de topología variable.

Ventajas de las redes ATM • La tecnología ATM es la utilización eficiente del ancho de banda • Cuando una comunicación finaliza, el ancho de banda que ocupaba queda liberado para otra comunicación • ATM es más adecuada para aplicaciones y sistemas con altos volúmenes de transmisión de datos de medios combinados, en particular: datos, voz y audio • ATM ofrecido por los operadores dominantes está disponible en gran parte del mundo ofreciendo servicios de transporte de datos, conmutación de voz, etc

Desventajas de la red ATM • Los costos de desarrollo y migración a ATM son demasiado altos. • ATM no provee de fácil migración de las LANs de hoy en día. • Por ser una tecnología completamente nueva, las redes ATM requerirán reemplazar al menos algunos componentes de la red. • Las personas pagarán mucho por estar en la punta de la tecnología.

CONCLUSIONES • ATM dará soporte tanto a los servicios tradicionales en datos como para las más modernas aplicaciones multimedia en audio y vídeo. • Se trata de una tecnología altamente escalable capaz de manejar desde una WAN de grandes dimensiones, hasta de controlar el mismo bus interno de un ordenador personal. • ATM puede adaptar, dado a las poderosas funcionalidades proporcionadas por su AAL, cualquier tipo de tráfico, permitiendo la reserva de recursos y completa Qo. S
