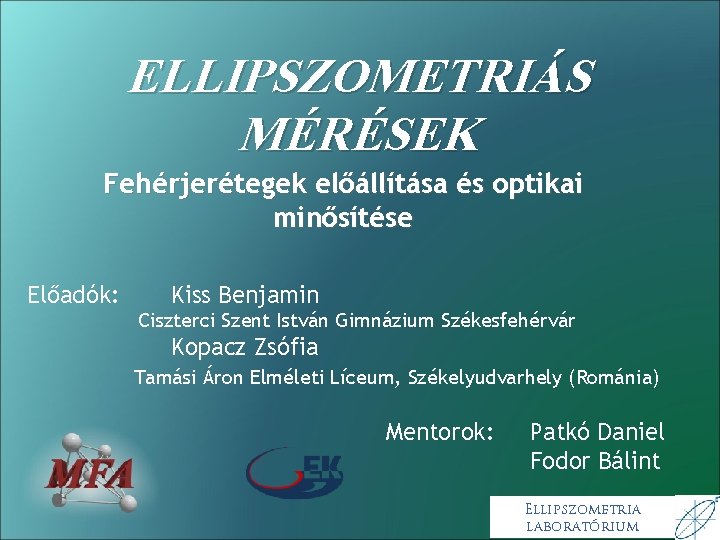

ELLIPSZOMETRIÁS MÉRÉSEK Fehérjerétegek előállítása és optikai minősítése Előadók: Kiss Benjamin Ciszterci Szent István Gimnázium Székesfehérvár Kopacz Zsófia Tamási Áron Elméleti Líceum, Székelyudvarhely (Románia) Mentorok: Patkó Daniel Fodor Bálint Ellipszometria laboratórium

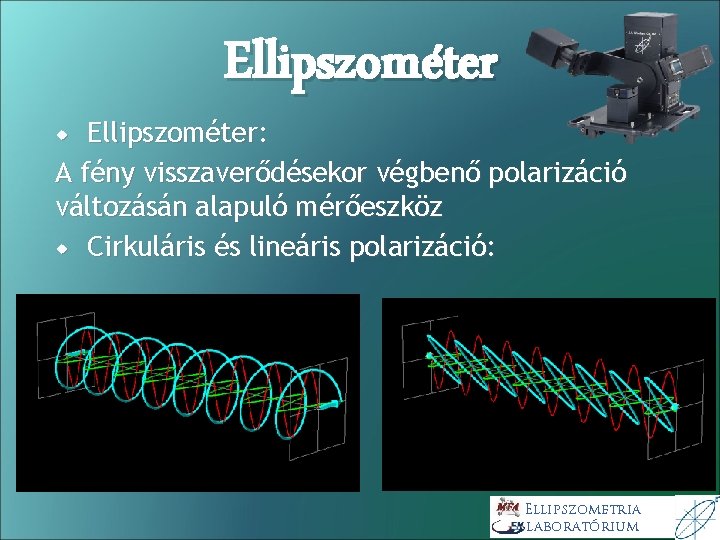

Ellipszométer: A fény visszaverődésekor végbenő polarizáció változásán alapuló mérőeszköz Cirkuláris és lineáris polarizáció: Ellipszometria laboratórium

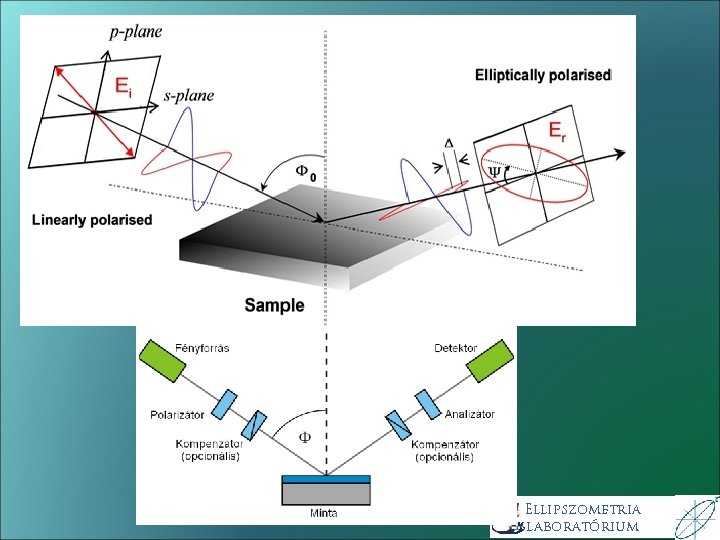

Ellipszometria laboratórium

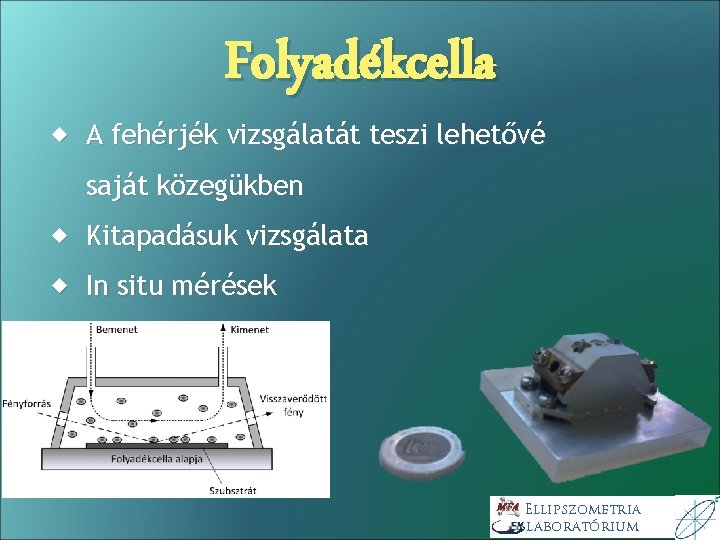

Folyadékcella A fehérjék vizsgálatát teszi lehetővé saját közegükben Kitapadásuk vizsgálata In situ mérések Ellipszometria laboratórium

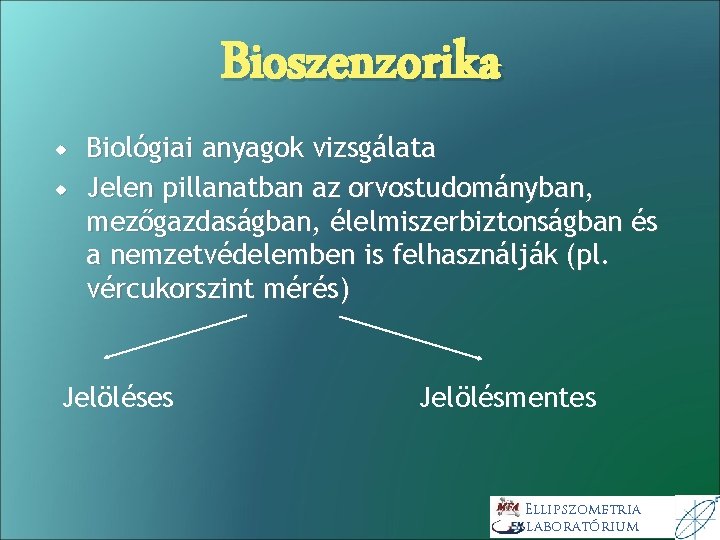

Bioszenzorika Biológiai anyagok vizsgálata Jelen pillanatban az orvostudományban, mezőgazdaságban, élelmiszerbiztonságban és a nemzetvédelemben is felhasználják (pl. vércukorszint mérés) Jelöléses Jelölésmentes Ellipszometria laboratórium

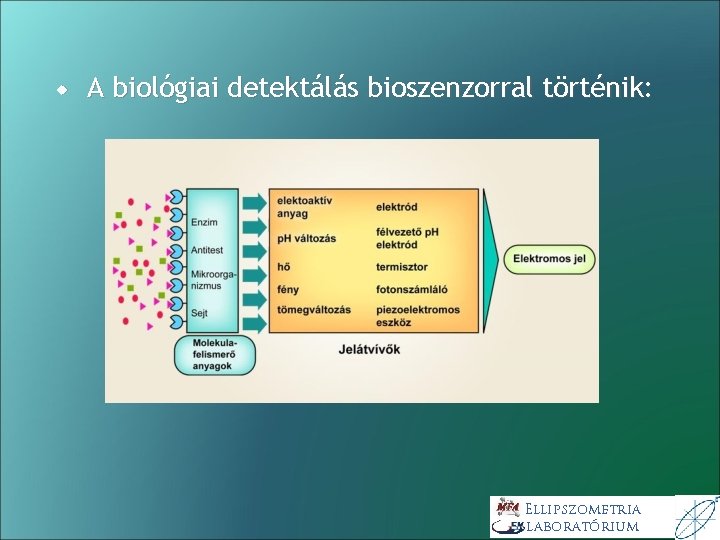

A biológiai detektálás bioszenzorral történik: Ellipszometria laboratórium

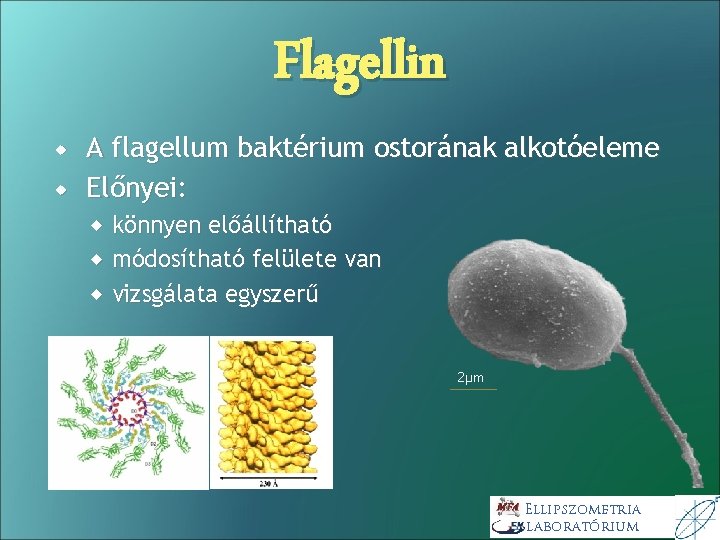

Flagellin A flagellum baktérium ostorának alkotóeleme Előnyei: könnyen előállítható módosítható felülete van vizsgálata egyszerű 2μm Ellipszometria laboratórium

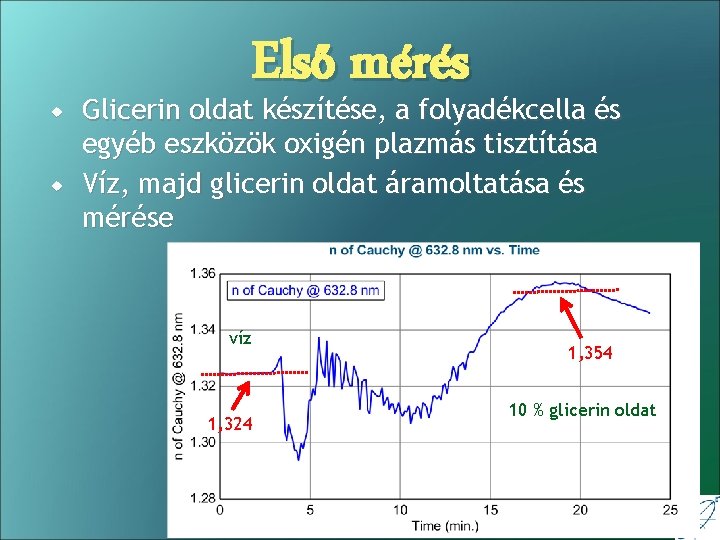

Első mérés Glicerin oldat készítése, a folyadékcella és egyéb eszközök oxigén plazmás tisztítása Víz, majd glicerin oldat áramoltatása és mérése víz 1, 324 1, 354 10 % glicerin oldat Ellipszometria laboratórium

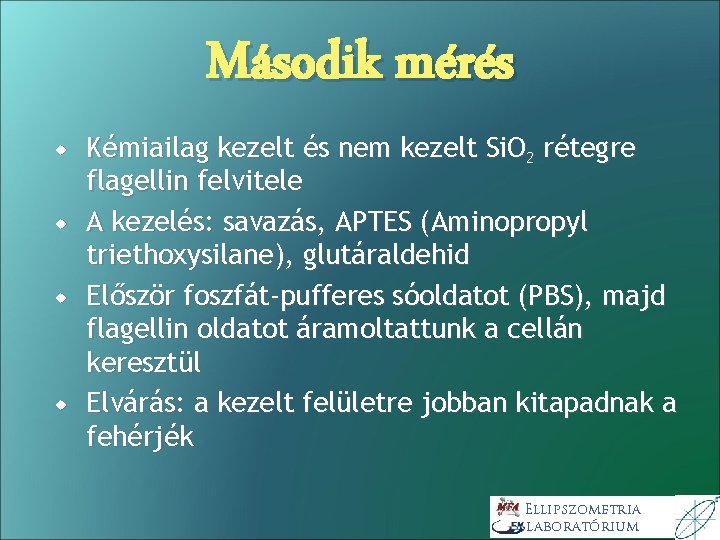

Második mérés Kémiailag kezelt és nem kezelt Si. O 2 rétegre flagellin felvitele A kezelés: savazás, APTES (Aminopropyl triethoxysilane), glutáraldehid Először foszfát-pufferes sóoldatot (PBS), majd flagellin oldatot áramoltattunk a cellán keresztül Elvárás: a kezelt felületre jobban kitapadnak a fehérjék Ellipszometria laboratórium

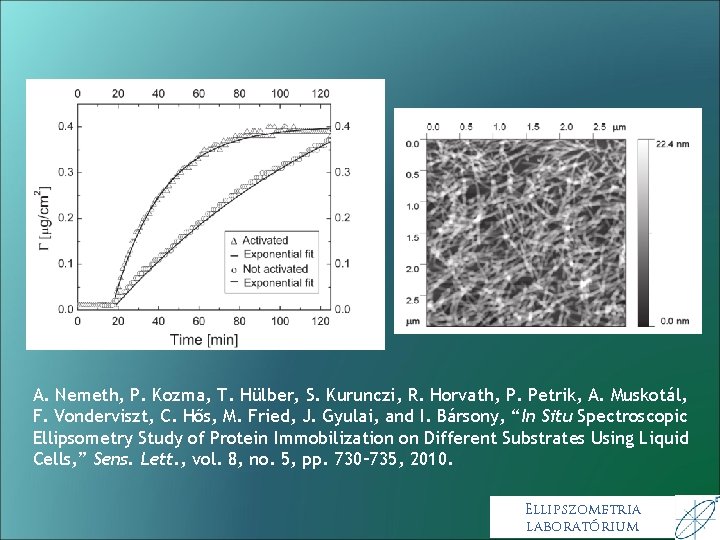

A. Nemeth, P. Kozma, T. Hülber, S. Kurunczi, R. Horvath, P. Petrik, A. Muskotál, F. Vonderviszt, C. Hős, M. Fried, J. Gyulai, and I. Bársony, “In Situ Spectroscopic Ellipsometry Study of Protein Immobilization on Different Substrates Using Liquid Cells, ” Sens. Lett. , vol. 8, no. 5, pp. 730– 735, 2010. Ellipszometria laboratórium

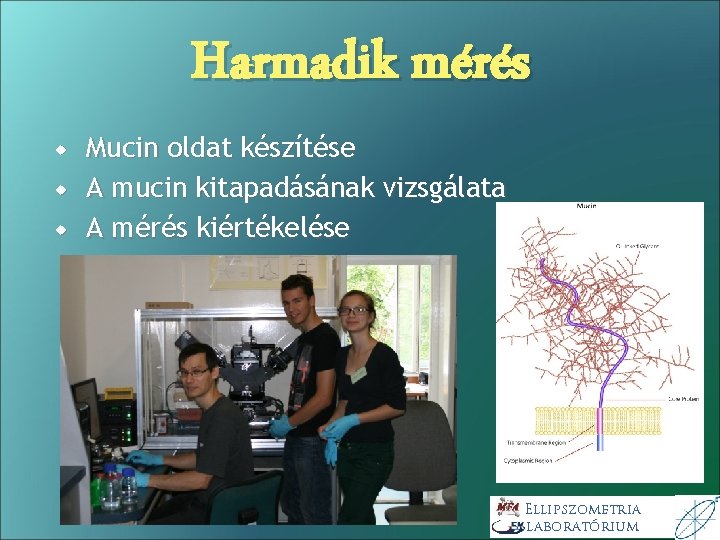

Harmadik mérés Mucin oldat készítése A mucin kitapadásának vizsgálata A mérés kiértékelése Ellipszometria laboratórium

pbs + leválasztott mucin pbs Intenzitás változása mucin oldat Fázisváltozás Ellipszometria laboratórium

Köszönjük a támogatást mentorainknak, Fodor Bálintnak, Patkó Dánielnek és Kovács Boglárkának és a szervezésért dr. Daróczi Csabának! A figyelmet is. . . Ellipszometria laboratórium
