Geodézia I. A vízszintes mérések alapműveletei Szögmérés Gyenes Róbert 1
A teodolit szerkezeti elemei Irányzó dioptra Geodéziai távcső Okulár Parallaxis csavar Magassági kör Megvilágító berendezés Leolvasó mikroszkóp Koincidencia csavar (THEO 010) Alhidádé oszlop Csöves libella Szelencés libella Limbuszkör elforgató csavarja (THEO 010) Talpcsavar Talplemez Vízszintes / magassági kötőcsavar Vízszintes / magassági paránycsavar Összekötőcsavar anyája 2 Tánczos L. : Általános geodézia. p 119. - 127.
A teodolit szerkezeti elemei Objektív Optikai vetítő 3
A műszerállvány Műszerállvány-fejezet Összekötőcsavar Lemezke Szorító csavar Taposó saru 4 Tánczos L. : Általános geodézia. p 121. - 123.
A teodolit szerkezeti elemei – geodéziai távcső diafragma gyűrű 5 Csepregi Sz. (2000): Földméréstan I.
A teodolit szerkezeti elemei – geodéziai távcső • Parallaxis fogalma észlelő szálsík képsík észlelő képsík szálsík 6 Tánczos L. : Általános geodézia. p 90. -91.
A teodolit szerkezeti elemei – állótengely Félkinematikus állótengely Zeiss, Leica Hengeres állótengely csapággyal alátámasztva Tánczos L. : Általános geodézia. p 128. -129. Fialovszky L. (1979): Geodéziai műszerek 7
A teodolit szerkezeti elemei – állótengely • Szorzó rendszerű • Ismétlő rendszerű 8
A teodolit szerkezeti elemei – leolvasóberendezések • Alapelv • Irányérték fogalma s főleolvasás o v l l eo 0 cs a nk á as „index” Főleolvasás + csonkaleolvasás Tánczos L. : Általános geodézia. p 95. -118. 9
A teodolit szerkezeti elemei – leolvasóberendezések • • Becslő Beosztásos Optikai mikrométeres Koincidenciás 10 Tánczos L. : Általános geodézia. p 95. -118.
A teodolit szerkezeti elemei – leolvasóberendezések • Becslő 41 42 41˚ 36’ 11 Tánczos L. : Általános geodézia. p 95. -118.
A teodolit szerkezeti elemei – leolvasóberendezések • Beosztásos 2 41 0 1 2 3 4 5 6 41˚ 56’ 06” 12 Tánczos L. : Általános geodézia. p 95. -118.
A teodolit szerkezeti elemei – leolvasóberendezések • Optikai mikrométeres / koincidenciás • Alapelv • Követelmény 13 Tánczos L. : Általános geodézia. p 95. -118.
A teodolit szerkezeti elemei – optikai mikrométer 14 Tánczos L. : Általános geodézia. p 95. -118.
A teodolit szerkezeti elemei – koincidenciás leolvasómikroszkóp elve 52˚ 26’ 52 53 232232 51 233233 234234 232˚ 26’ 50 0 10 5 6 6 52˚ 26’ 04” Tánczos L. : Általános geodézia. p 95. -118. 2 15
A teodolit szerkezeti elemei – leolvasóberendezések • Leolvasás előtt vizsgálandó: – Főbeosztás legkisebb osztásköze – Segédbeosztás / mikrométerosztások osztásköze • Feltétel: leolvasás parallaxis-mentes látómező mellett 16 Tánczos L. : Általános geodézia. p 95. -118.

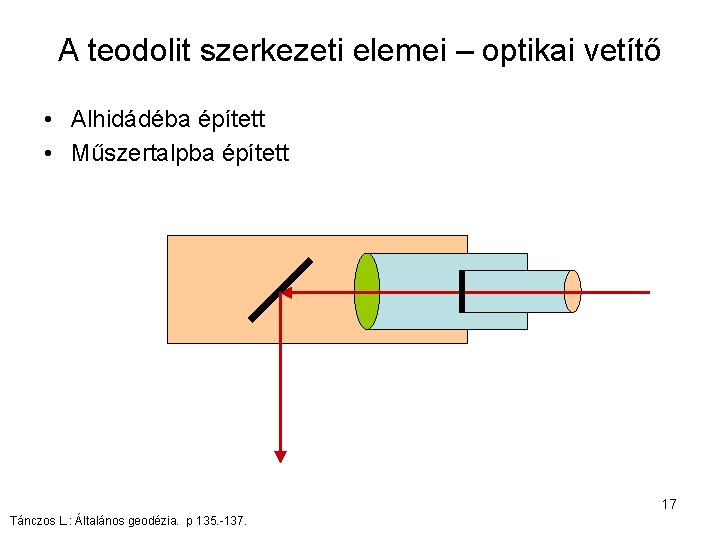

A teodolit szerkezeti elemei – optikai vetítő • Alhidádéba épített • Műszertalpba épített 17 Tánczos L. : Általános geodézia. p 135. -137.
A teodolit szerkezeti elemei – kötő- és paránycsavarok (irányítócsavarok) • Tengelyes kötés • Kerületi kötés 18 Tánczos L. : Általános geodézia. p 133.
