D L Griscom J Ceram Soc Jpn 99

  • Slides: 36
Download presentation

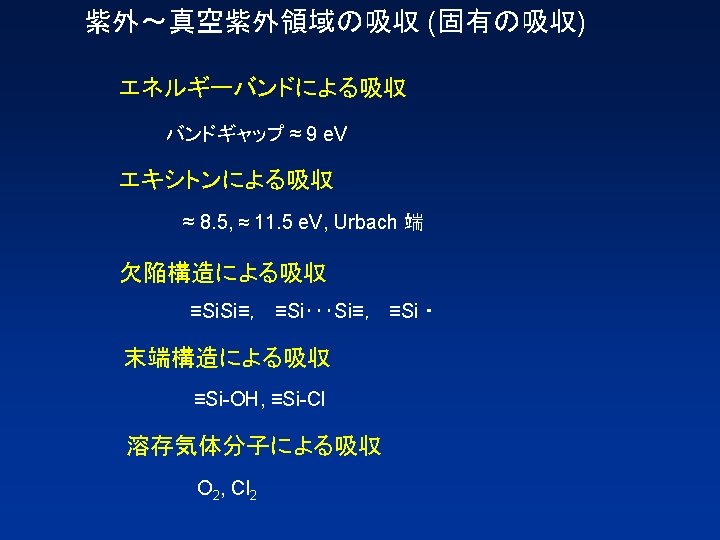

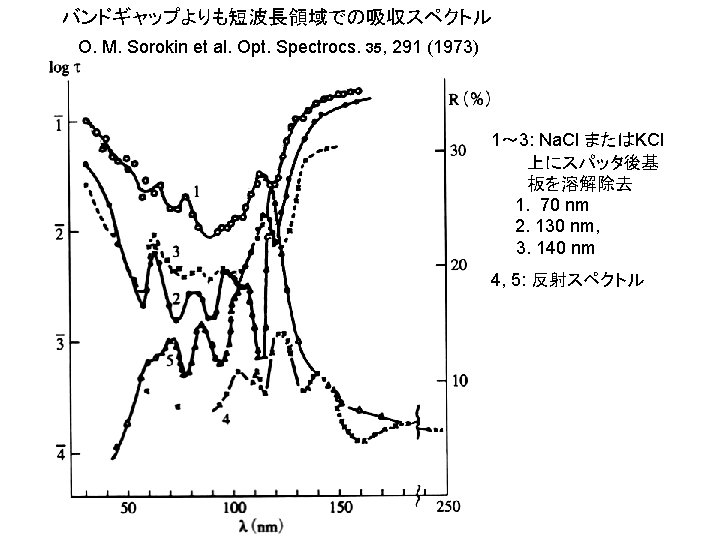

シリカガラスの伝送損失 D. L. Griscom, J. Ceram. Soc. Jpn. 99, 923 (1991)

シリカガラスの伝送損失 D. L. Griscom, J. Ceram. Soc. Jpn. 99, 923 (1991)

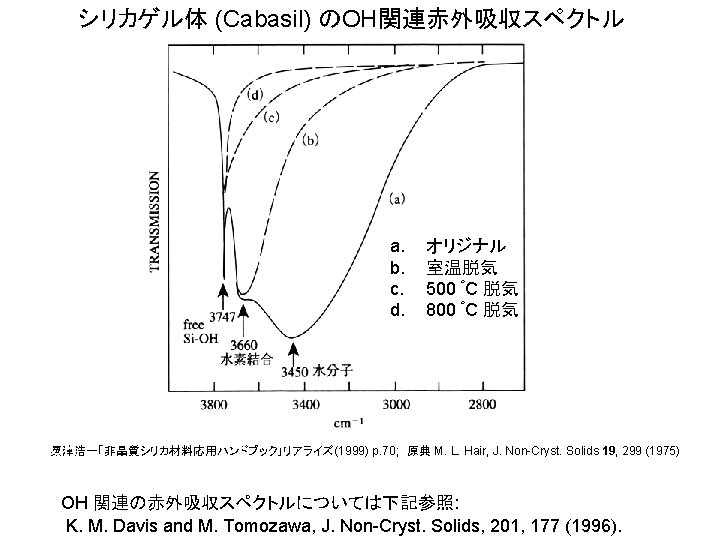

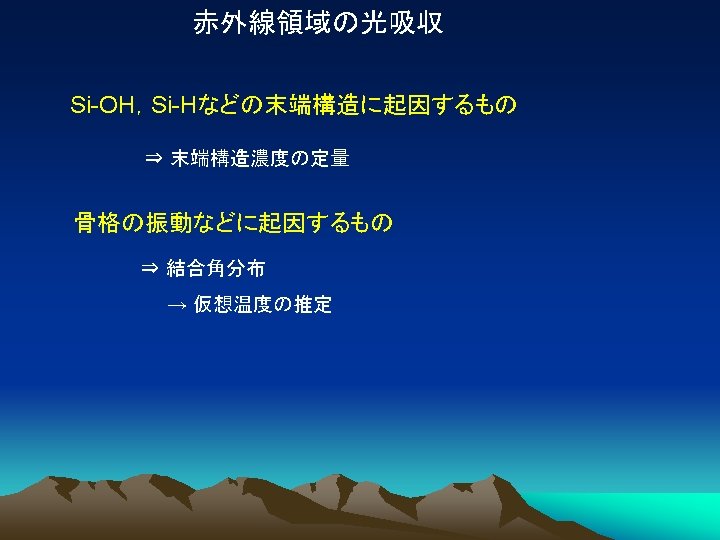

シリカガラスの分光透過率 OH基関連の吸収： 1. 4 mm，2. 2 mm，2. 7　mm R. Brückner, J. Non-Cryst. Solids, 5,

シリカガラスの分光透過率 OH基関連の吸収： 1. 4 mm，2. 2 mm，2. 7　mm R. Brückner, J. Non-Cryst. Solids, 5, 123 (1970)

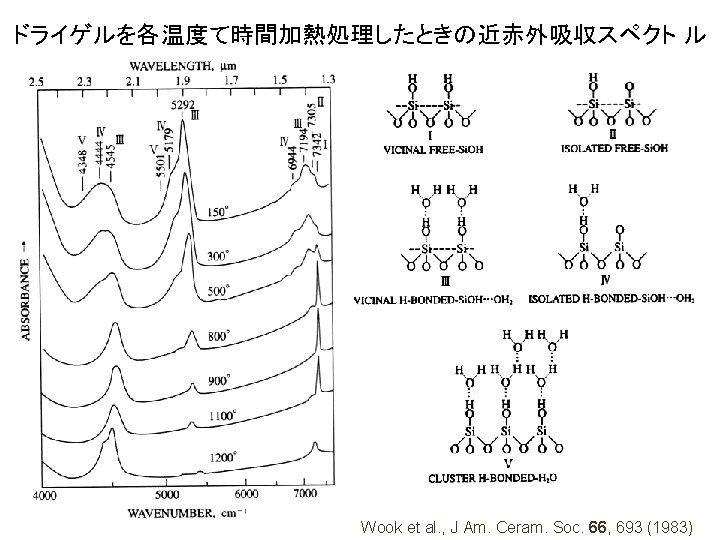

Si. OHとSi. Hによる吸収 γ線照射量 rad モル吸光係数 e. H = (0. 45± 0. 06) e.

Si. OHとSi. Hによる吸収 γ線照射量 rad モル吸光係数 e. H = (0. 45± 0. 06) e. OH H 2 = 6. 5 × 1020 cm-3 e. OH = 77. 5 dm 3 mol-1 cm-1 G. Hetheringhton and K. H. Jack, Phys. Chem. Glass, 3, 129 (1962) J. E. Shelby, J. Appl. Phys. 50, 3702 (1979)

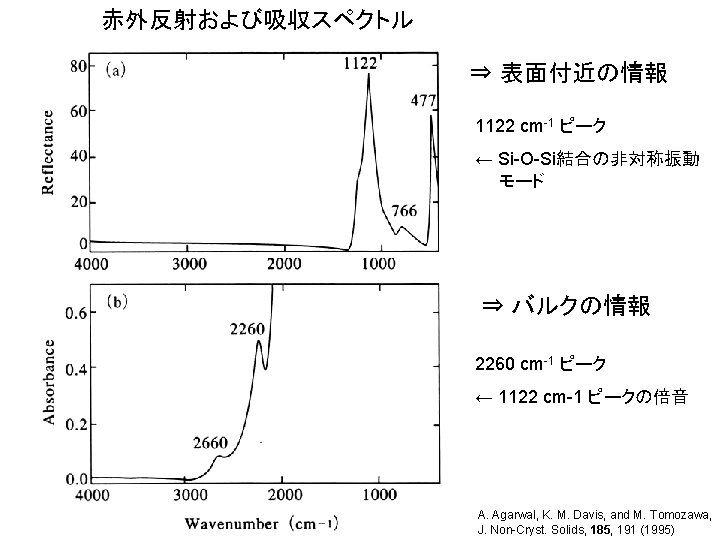

1160 cm－1反射ピーク位置とSi-O-Si結合角との関係 nref : 反射スペクトルから得られたピーク位置 n : Kramers-Krönigの関係式から得られたピーク位置 q : Si-O-Si結合角 m= a =

1160 cm－1反射ピーク位置とSi-O-Si結合角との関係 nref : 反射スペクトルから得られたピーク位置 n : Kramers-Krönigの関係式から得られたピーク位置 q : Si-O-Si結合角 m= a = b = 2. 676× 10 -26 kg : 酸素原子の質量 5. 305× 10 -12 s/cm 600 N/m 100 N/m A. Agarwal, K. M. Davis, and M. Tomozawa, J. Non-Cryst. Solids, 185, 191 (1995)

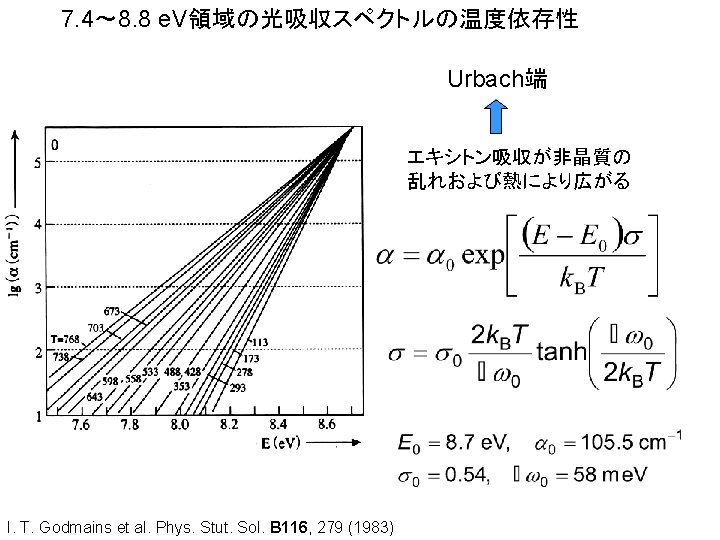

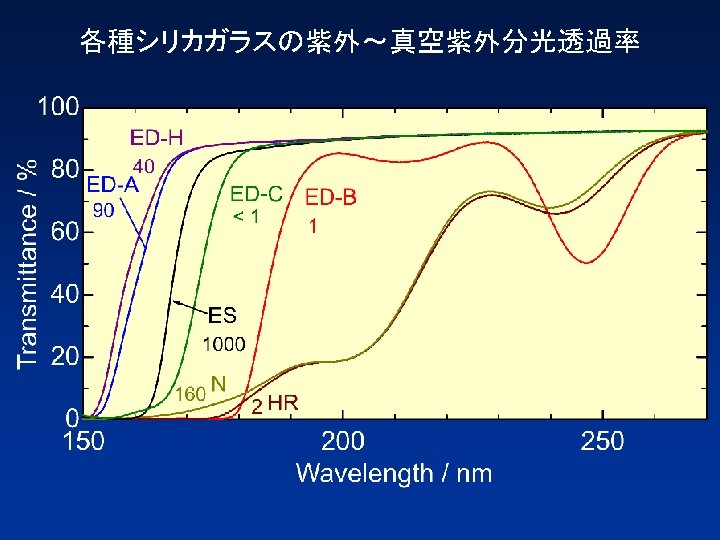

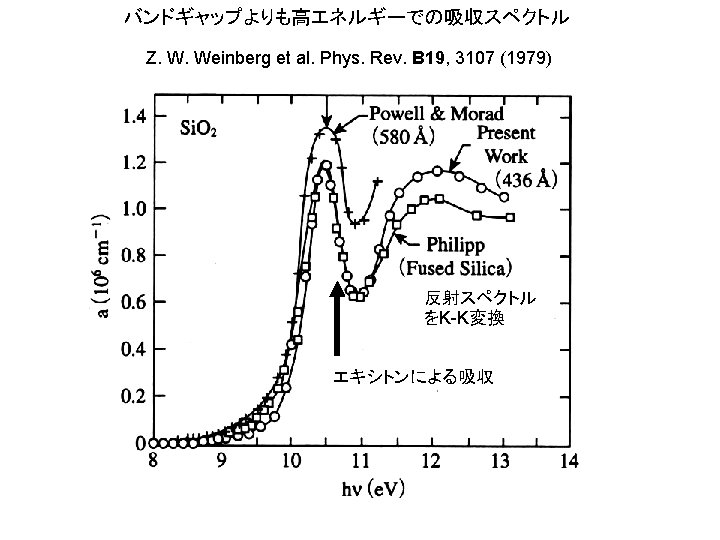

光吸収端の温度依存性 K. Saito and A. J. Ikushima, Phys. Rev. B 62, 8584 (2000)

光吸収端の温度依存性 K. Saito and A. J. Ikushima, Phys. Rev. B 62, 8584 (2000)

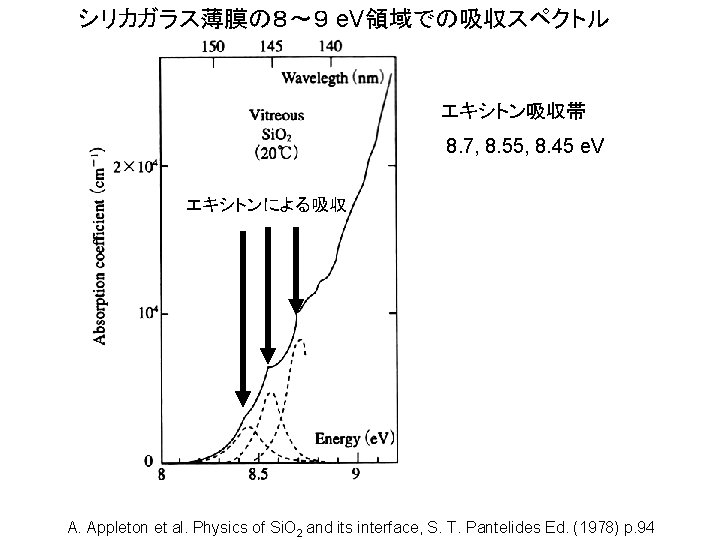

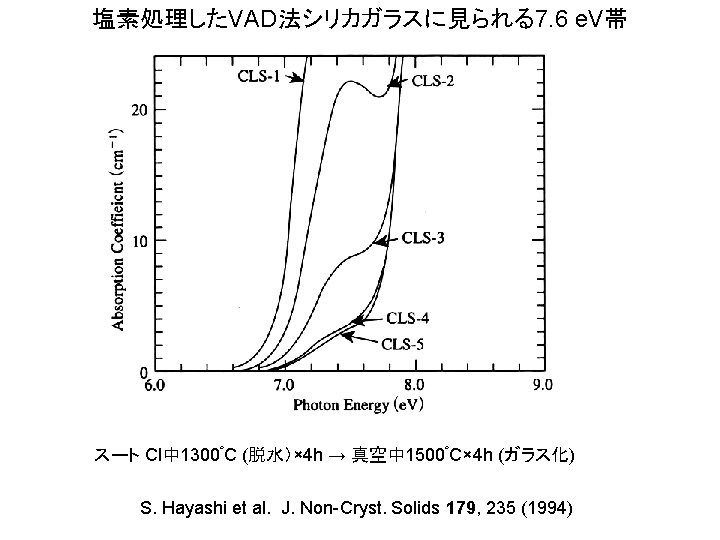

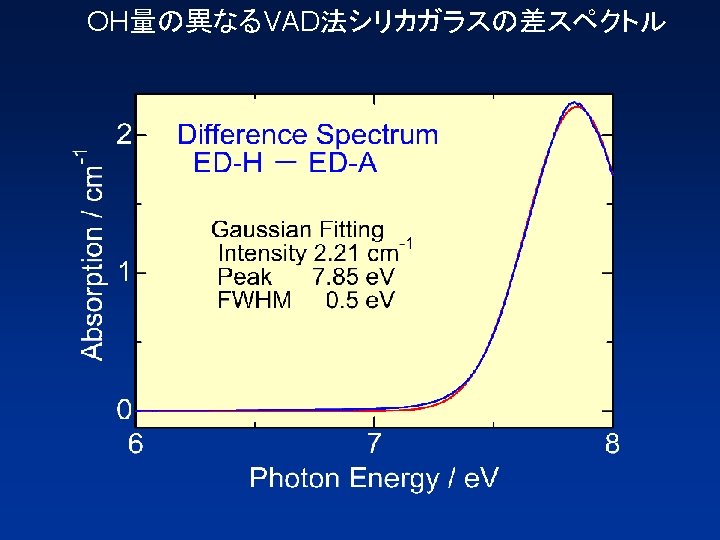

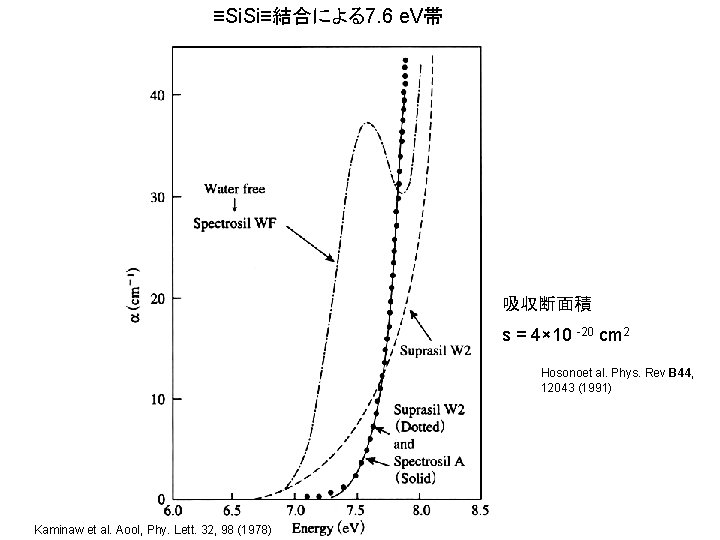

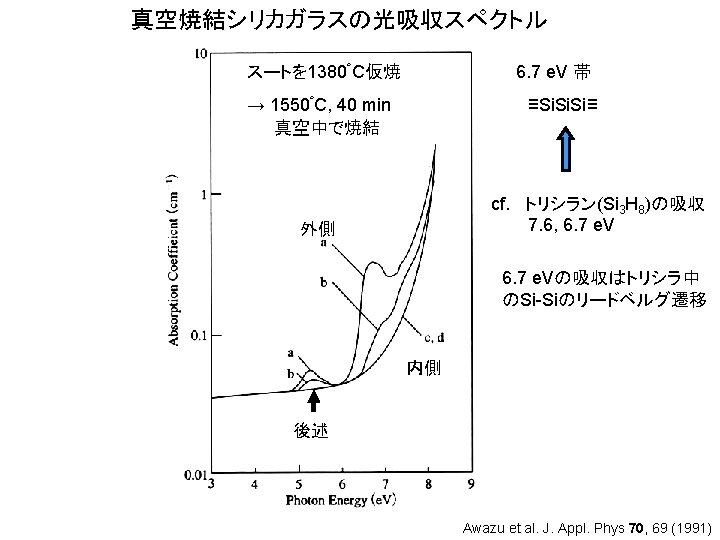

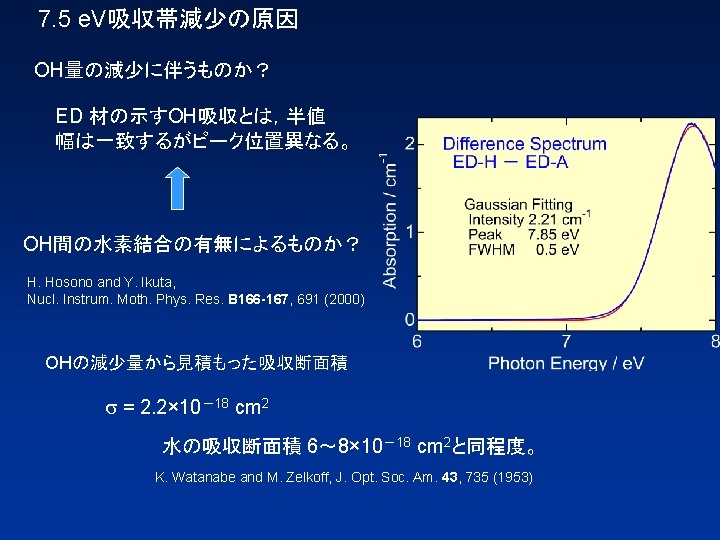

≡Si. Si≡結合による7. 6 e. V帯 吸収断面積 s = 4× 10 -20 cm 2 Hosonoet

≡Si. Si≡結合による7. 6 e. V帯 吸収断面積 s = 4× 10 -20 cm 2 Hosonoet al. Phys. Rev B 44, 12043 (1991) Kaminaw et al. Aool, Phy. Lett. 32, 98 (1978)

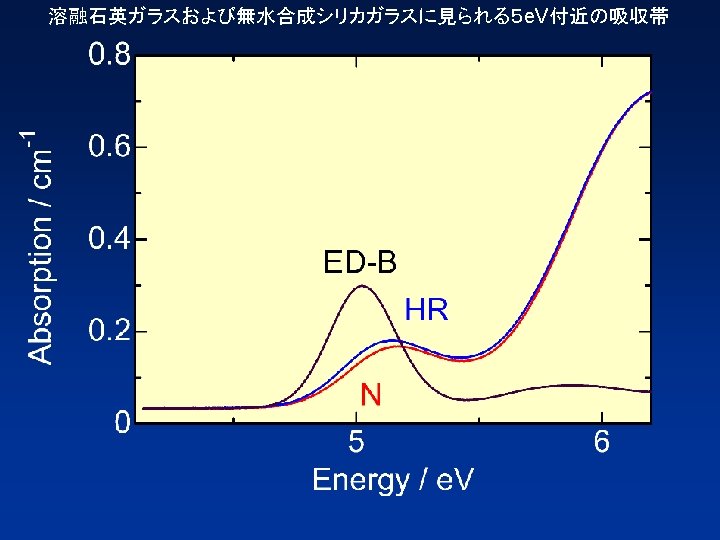

5 e. V 付近の 2種類の吸収帯 B 2 a 帯 B 2 b 帯 R.

5 e. V 付近の 2種類の吸収帯 B 2 a 帯 B 2 b 帯 R. Tohmon , M. Mizuno, Y. Ohki, K. Sasegawa, K. Nagasawa, and Y. Hama, Phys. Rev. B 39, 1337 (1989)

B 2 a 帯およびB 2 b 帯の発光および発光励起スペクトル B 2 a 帯 B 2 b

B 2 a 帯およびB 2 b 帯の発光および発光励起スペクトル B 2 a 帯 B 2 b 帯 R. Tohmon , M. Mizuno, Y. Ohki, K. Sasegawa, K. Nagasawa, and Y. Hama, Phys. Rev. B 39, 1337 (1989)

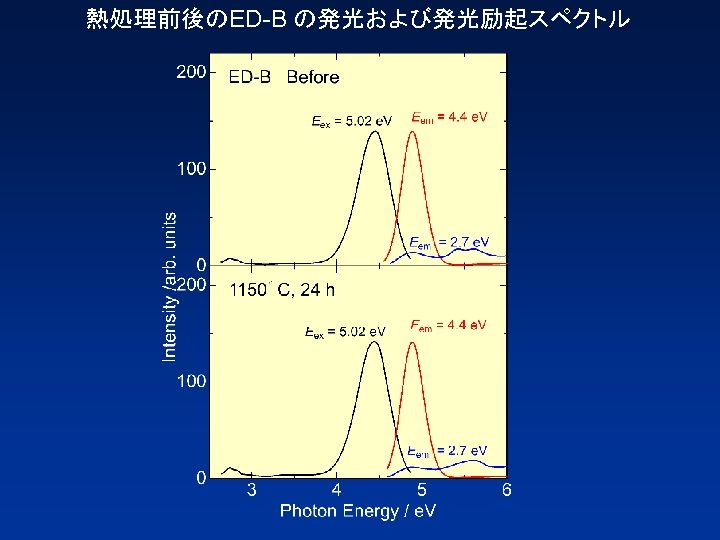

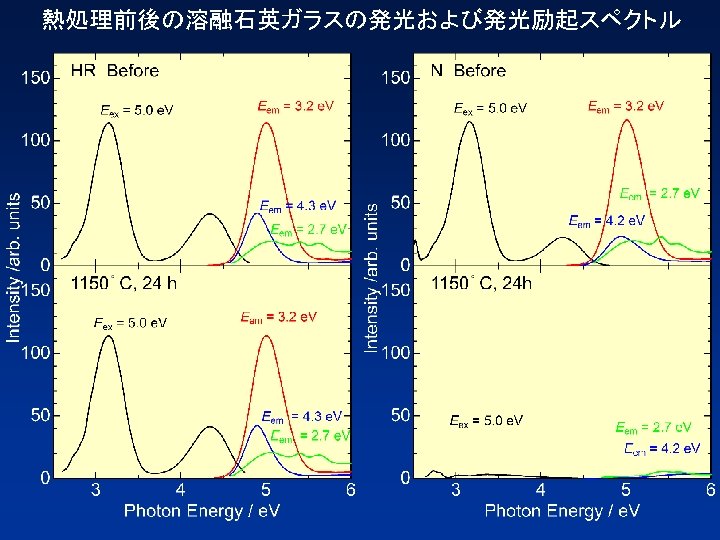

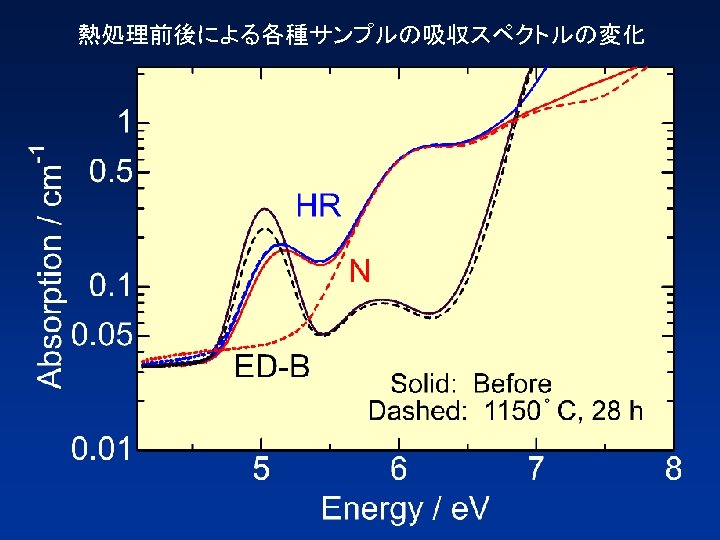

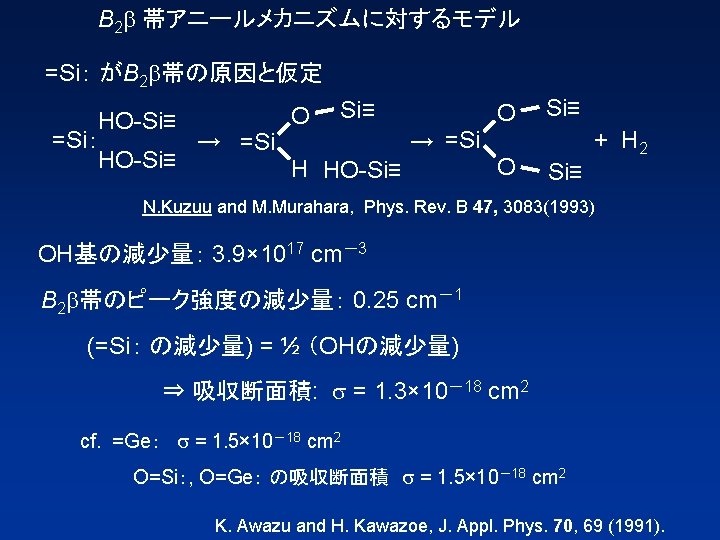

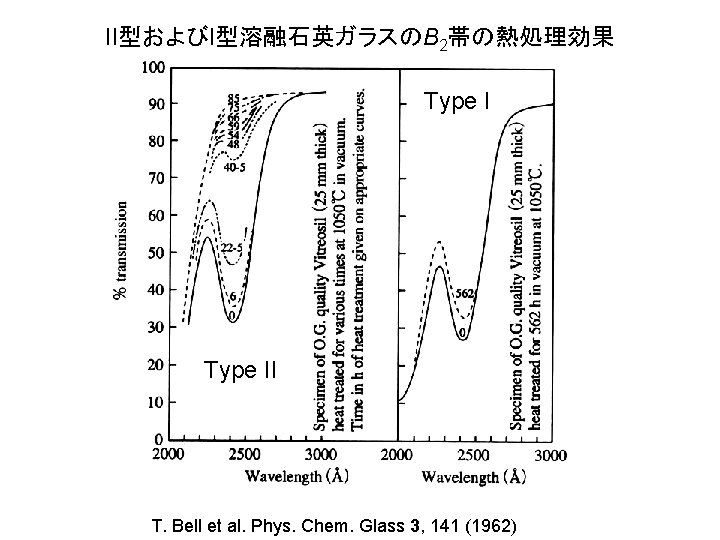

II型およびI型溶融石英ガラスのB 2帯の熱処理効果 Type II T. Bell et al. Phys. Chem. Glass 3, 141 (1962)

II型およびI型溶融石英ガラスのB 2帯の熱処理効果 Type II T. Bell et al. Phys. Chem. Glass 3, 141 (1962)

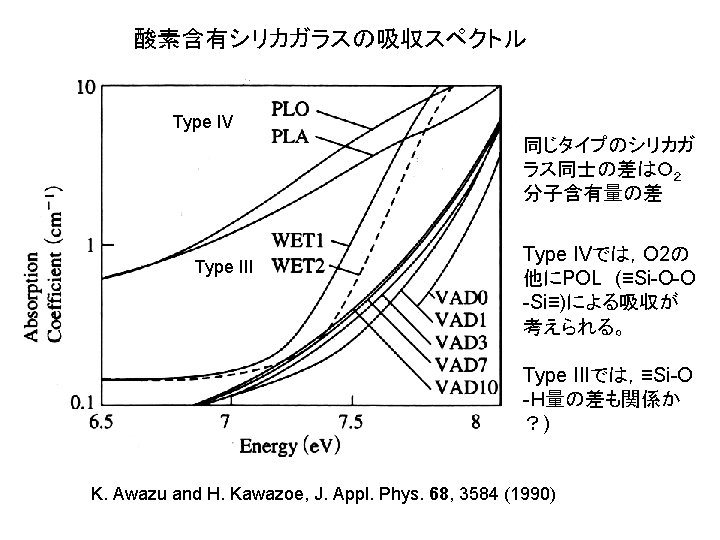

シリカガラス中の溶存ガスなどによる吸収断面積 POL (Peroxy- Linkage) ≡Si-O-O-Si≡ K. Awazu et al. J. Non-Cryst. Solids, 179, 214

シリカガラス中の溶存ガスなどによる吸収断面積 POL (Peroxy- Linkage) ≡Si-O-O-Si≡ K. Awazu et al. J. Non-Cryst. Solids, 179, 214 (1994)

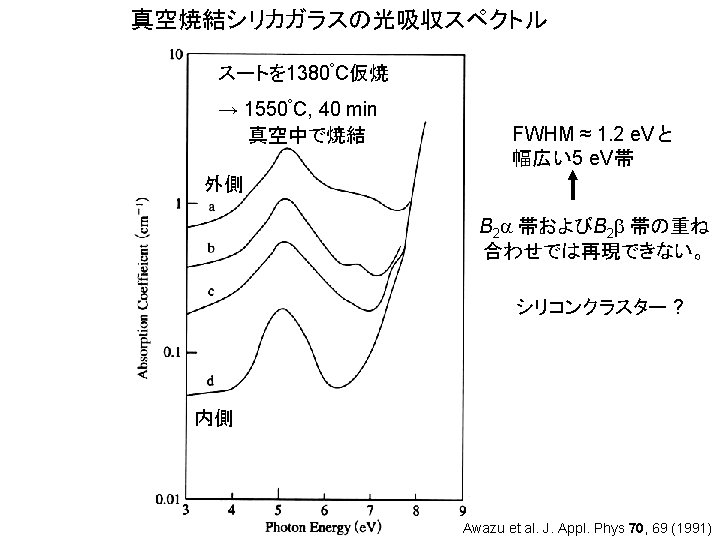

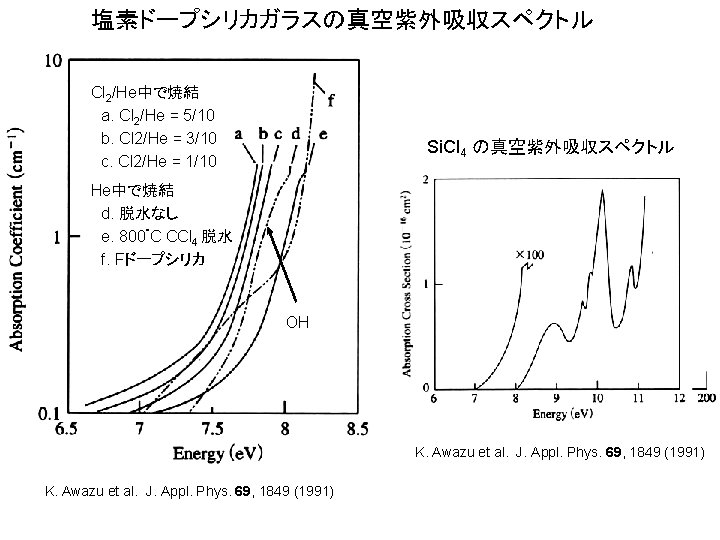

塩素過剰シリカガラスの光吸収スペクトル Cl 2/He中で焼結 　CL 5: Cl 2/He = 5/10 　CL 3: Cl 2/He =

塩素過剰シリカガラスの光吸収スペクトル Cl 2/He中で焼結 　CL 5: Cl 2/He = 5/10 　CL 3: Cl 2/He = 3/10 　CL 1: Cl 2/He = 1/10 He中で焼結 　Vaddry: 800ﾟC CCl 4 脱水 Vadwet: 脱水なし Cl 2 K. Awazu et al. J. Appl. Phys. 69, 1849 (1991)

Soc 1 Soc 2 Soc 3 Soc 4Soc 1 Soc 2 Soc 3 Soc 4
SOC 1 vs SOC 2 vs SOC 3SOC 1 vs SOC 2 vs SOC 3
721 Izumida et al J Phys Soc Jpn721 Izumida et al J Phys Soc Jpn
CDF tZc c J Phys Soc Jpn 60CDF tZc c J Phys Soc Jpn 60
SISTEMA PROCERA PROCERA ALLCERAM O Procera All CeramSISTEMA PROCERA PROCERA ALLCERAM O Procera All Ceram
Pivot The Game Michael Griscom David Klimek FransPivot The Game Michael Griscom David Klimek Frans
Pivot Technical Details Michael Griscom David Klimek FransPivot Technical Details Michael Griscom David Klimek Frans
LA SOC COOP SOC SPAZIO BAMBINI IN ATILA SOC COOP SOC SPAZIO BAMBINI IN ATI
Soc interakcia a soc vzahy predpoklady existencie spoluitiaSoc interakcia a soc vzahy predpoklady existencie spoluitia
SOC Review 2019 CC Peter Goodman QPM SOCSOC Review 2019 CC Peter Goodman QPM SOC
Database Demonstration Soc INDEX Kate Christian Soc INDEXDatabase Demonstration Soc INDEX Kate Christian Soc INDEX
Jeopardy SOC SOC Q 100 Q 200 QJeopardy SOC SOC Q 100 Q 200 Q
SOC LTD CENTLEC SOC LTD Addressing EDI ServiceSOC LTD CENTLEC SOC LTD Addressing EDI Service
SOC LTD CENTLEC SOC LTD Addressing EDI ServiceSOC LTD CENTLEC SOC LTD Addressing EDI Service
JPN 102 February 3 2010 Wednesday Question wordPaffirmativeJPN 102 February 3 2010 Wednesday Question wordPaffirmative
Tempat Bilik Mesyuarat Utama JPN Johor Masa 2013Tempat Bilik Mesyuarat Utama JPN Johor Masa 2013
JPN 102 February 4 2010 Thursday Question wordPaffirmativeJPN 102 February 4 2010 Thursday Question wordPaffirmative
JPN 102 February 5 2010 Friday Making inferencesJPN 102 February 5 2010 Friday Making inferences
JPN 101 Nov 23 2009 Monday Connecting verbJPN 101 Nov 23 2009 Monday Connecting verb
JPN 102 February 15 2010 Monday Describing physicalJPN 102 February 15 2010 Monday Describing physical
JPN 101 Sep 17 2009 Thursday Introducing yourselfJPN 101 Sep 17 2009 Thursday Introducing yourself
JPN 101 Dec 9 2009 Wednesday Inside theJPN 101 Dec 9 2009 Wednesday Inside the
JPN 101 Sep 25 2009 Friday Dictation 3JPN 101 Sep 25 2009 Friday Dictation 3
JPN 101 Oct 20 2009 Tuesday Particles SpecificJPN 101 Oct 20 2009 Tuesday Particles Specific
