Curs 1011 Instrumente optice Introducere sisteme optice centrate

Curs 10/11 Instrumente optice

Introducere • sisteme optice centrate formate din lentile, oglinzi si diafragme, care se utilizeaza pentru a se obtine imagini ale diferitelor obiecte si pentru a imbunatati conditiile de observare ale acestora;

Clasificarea instrumentelor optice In functie de natura imaginii obtinute pot fi clasificate in: – Cu imagini reale (obiective): ochiul, aparatul de fotografiat, aparatul de proiectie; – Cu imagini virtuale (oculare): lupa, ochelarii, microscopul, luneta, telescopul.

Caracteristici ale instrumentelor optice Pentru cele reale: Marirea liniara: (grandsimentul): m se defineste pentru aparatele optice care dau imagini reale ca fiind raportul dintre inaltimea imaginii si inaltimea obiectului

Pentru cele virtuale Marimea unghiulara (grosismentul) G- se defineste pentru aparate optice care dau imagini virtuale ca raportul dintre diametrul aparent al obiectivului vazut prin aparat si diametrul aparent al obiectivului vazut cu ochiul liber , in ambele cazuri lungimea respectiv obiectul gasindu-se la distanta δ=distanta minima de vedere clara a ochiului uman normal

• Puterea optica: raportul dintre diametrul aparent al obiectului vazut si inaltimea obiectului Intre puterea optica si grosisment avem Grosismentul comercial:

• Puterea separatoare: distanta minima, liniara sau unghiulara dintre doua puncte distincte care mai pot fi vazute ca atare prin aparat • Claritatea: raportul dintre iluminarea E produsa pe retina de imaginea obiectului vazuta prin aparat si cea vazut cu ochiul liber

Luminozitatea • Instrumentul da imagine reala L-luminanta T-factor de transmisie

Ochiul uman Constituie un sistem optic format din trei medii transparente: umoarea apoasă cristalinul umoarea sticloasă (sau vitroasă)

Lupa • Alcatuita dintr-o lentila convergenta (f=2 -10 cm)-imagini virtuale drepte si marite • Cel mai mic obiect observabil cu lupa este de aproximativ 3μm

Lupa este o lentila convergenta subtire, pentru rezolvarea problemelor se utilizeaza formulele lentilelor

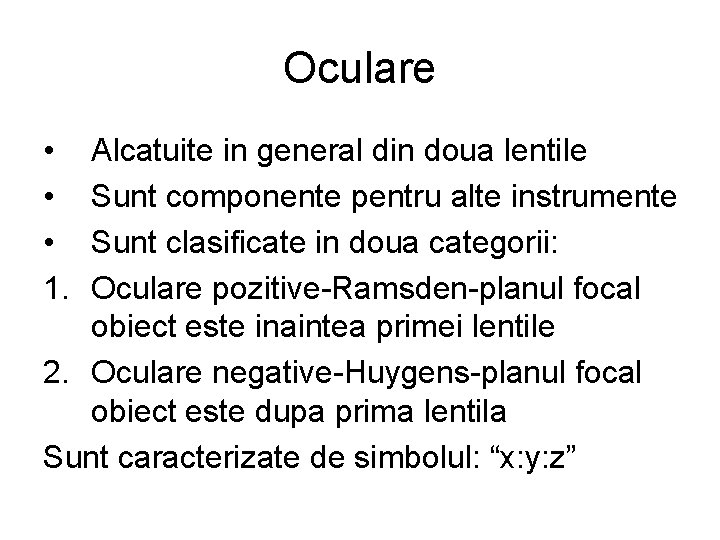

Oculare • • • 1. Alcatuite in general din doua lentile Sunt componente pentru alte instrumente Sunt clasificate in doua categorii: Oculare pozitive-Ramsden-planul focal obiect este inaintea primei lentile 2. Oculare negative-Huygens-planul focal obiect este dupa prima lentila Sunt caracterizate de simbolul: “x: y: z”

a. Ocular Ramsden de tip 3: 2: 3 Formula Gullstrand da distanta focala a ansamblului

Luneta Galilei Pentru studiul obiectelor terestre-imaginea se formeaza virtual, rasturnata si dreapta • Se introduce intre Ob si Oc o lentila convergenta(len. vehicul) • Se inlocuieste Oc cu o lentila divergenta Avantajul este ca este mai scurta putand fi portabila intalnita mai des ca binoclu

Telescopul Newton

Teleobiectiv

Microscopul

Formulele microscopului • Pozitia imaginii A 1 B 1 fata de obiectiv • Marirea liniara data de obiectiv • Pozitia imaginii A 1 B 1 fata de ocular

• Marirea data de ocular • Marirea liniara data de microscop • Distanta dintre obiectiv si ocular
