Aparate de msur Nivele optice CSTberger Nivele optice

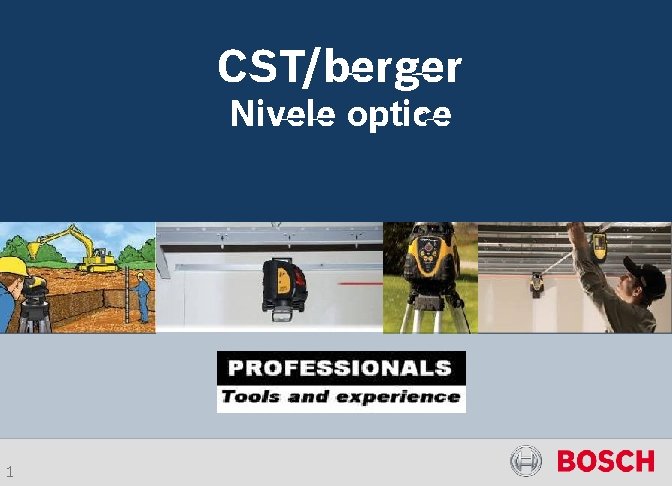

Aparate de măsură – Nivele optice CST/berger Nivele optice 1

Aparate de măsură – Nivele optice Program produse è Nivelă optică, stativ, miră SAL 24 NG (0 -400°) Cod: F 034068401 / EAN: 3165140537100 Preţ: 159 € ALQCI 20 -B - stativ Cod: F 034091000 / EAN: 3165140537308 Preţ: 54 € 06 -805 M - miră Cod: F 034094100 / EAN: 3165140537339 Preţ: 45 € * recomandat de vânzare, fără TVA Power Tools 2 PT/PJ-PAM | 16. 09. 08 | © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

Aparate de măsură – Nivele optice Principalii clienţi: Măsurătorii din construcţii Ingineri topometrişti Instituţii publice Construcţii civile Construcţii subterane Lucrări publice Măsurări terenuri Distribuţie specializată pentru construcţii 3

Aparate de măsură – Nivele optice O nivelă optică este un telescop ce are axa verticală fixă Colimator Grad mărire Buton focusare Telescop cu tub protecţie soare Compensator Şuruburi nivelare 4 Şuruburi rotire fină în plan orizontal Cerc rotire în plan orizontal

Aparate de măsură – Nivele optice Aplicaţiile nivelei optice: - Măsurarea distanţei - Măsurarea diferenţei de nivel - Măsurarea unghiului 5

Aparate de măsură – Nivele optice Pregătirea instrumentului Pasul 1. Rotirea nivelei optice în plan orizontal astfel încât câmpul cu bula de nivel să se afle pe aceeaşi linie verticală cu unul din suruburile de nivelare (de ex. şurubul 3) Pasul 2. Celelalte două şuruburi se vor roti în sens invers unul faţă de celălalt până când bula de nivel ajunge pe linia din mijlocul câmpului, nu neapărat în centrul cercului de nivelare 6

Aparate de măsură – Nivele optice Pregătirea instrumentului Pasul 3. Se va roti şurubul plasat pe linia verticală cu câmpul bulei de nivel, în acest exemplu şurubul 3, până când bula de nivel ajunge în centrul cercului marcat. Acum nivela optică este nivelată! 7

Aparate de măsură – Nivele optice Măsurarea diferenţelor de înălţime 1, 369 m A B Diferenţă nivel: 1, 522 m – 1, 369 m = 0, 153 m 8 1, 522 m

Aparate de măsură – Nivele optice Măsurarea distanţei 1, 965 m 1, 895 m Distanţa: (1, 965 m – 1, 895 m) x 100 = 0, 07 m x 100 = 7 m Precizie măsurare: 10 -30 cm 9

Aparate de măsură – Nivele optice Măsurare unghiuri Gradaţie disponibilă în sistem hexa (360°) sau centi (400 gon) 10

Aparate de măsură – Nivele optice Date tehnice Power Tools 11 PT/MKB-EH | 16. 09. 08 | © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

Aparate de măsură – Nivele optice Double run levelling 1 km ∆HAB 1= HA-HB ∆HAB 2= (a 1 -b 1)+(a 2 -b 2)+(a 3 -b 3)+(a 4 -b 4) Power Tools 12 PT/MKB-EH | 16. 09. 08 | © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

Aparate de măsură – Nivele optice Măsurarea diferenţelor de nivel O aplicaţie – Doua posibilităţi Nivela laser rotativă: - O singură persoană necesară - Auto-nivelare (uşor, rapid, sigur) - Nu este dependent de vizibilitate Nivela optică: - Mult mai precisă decât o nivelă cu laser - Nu necesită baterie - Unii utilizatori nu au încredere în tehnica nivelei cu laser - Variantă mai ieftină 13

Aparate de măsură – Nivele optice Miră: 5 m lungime Se foloseşte cu nivela optică Scala centimetru Volum ridicat de vânzări datorită ofertlor pachet cu nivela optică. Cine cumpără o nivelă optică, deseori cumpără şi un stativ şi o miră! 14

Aparate de măsură – Nivele optice è Set livrare nivela optică SAL 24 NG (F 034068401): è Nivela optică 24 x NG (F 034 K 68401) è Cutie plastic è Apărătoare lentilă è Fir plumb è Manual instrucţiuni utilizare Power Tools 15 PT/PJ-PAM | 16. 09. 08 | © Alle Rechte bei Robert Bosch Gmb. H, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.
