Automatizarea cladirilor cladiri inteligente Curs Informatica industriala 1

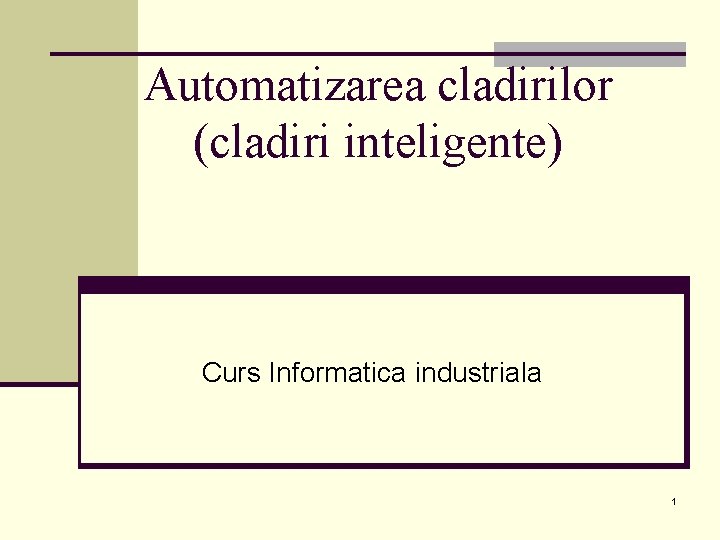

Automatizarea cladirilor (cladiri inteligente) Curs Informatica industriala 1

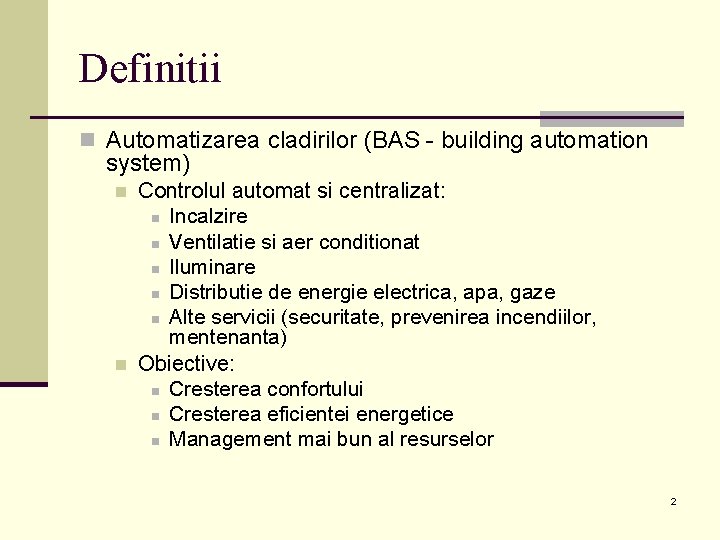

Definitii n Automatizarea cladirilor (BAS - building automation system) n n Controlul automat si centralizat: n Incalzire n Ventilatie si aer conditionat n Iluminare n Distributie de energie electrica, apa, gaze n Alte servicii (securitate, prevenirea incendiilor, mentenanta) Obiective: n Cresterea confortului n Cresterea eficientei energetice n Management mai bun al resurselor 2

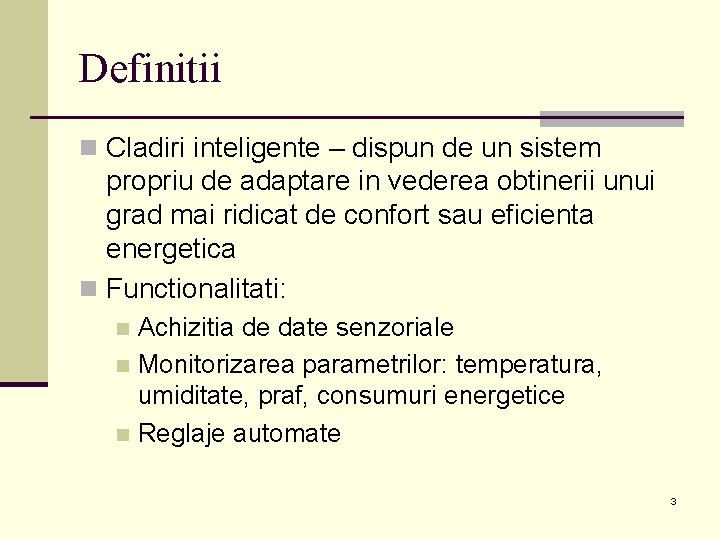

Definitii n Cladiri inteligente – dispun de un sistem propriu de adaptare in vederea obtinerii unui grad mai ridicat de confort sau eficienta energetica n Functionalitati: Achizitia de date senzoriale n Monitorizarea parametrilor: temperatura, umiditate, praf, consumuri energetice n Reglaje automate n 3

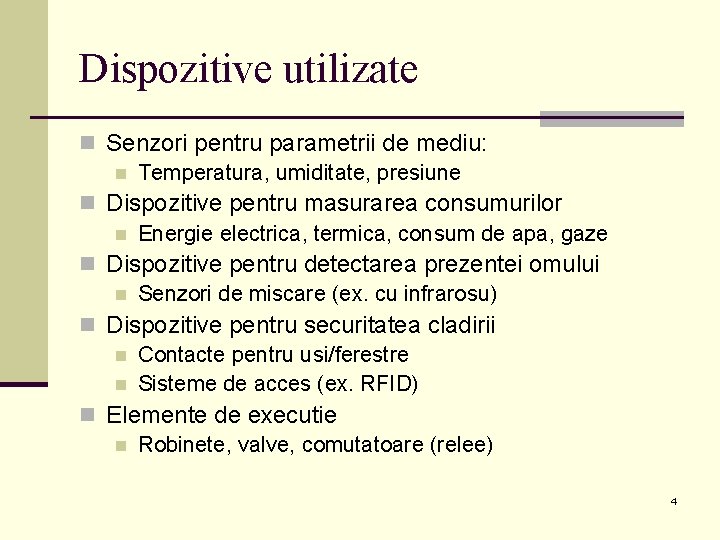

Dispozitive utilizate n Senzori pentru parametrii de mediu: n Temperatura, umiditate, presiune n Dispozitive pentru masurarea consumurilor n Energie electrica, termica, consum de apa, gaze n Dispozitive pentru detectarea prezentei omului n Senzori de miscare (ex. cu infrarosu) n Dispozitive pentru securitatea cladirii n Contacte pentru usi/ferestre n Sisteme de acces (ex. RFID) n Elemente de executie n Robinete, valve, comutatoare (relee) 4

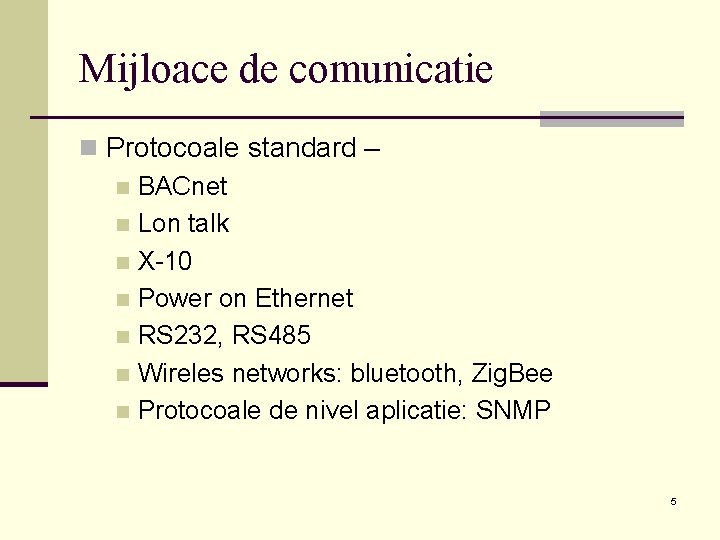

Mijloace de comunicatie n Protocoale standard – n BACnet n Lon talk n X-10 n Power on Ethernet n RS 232, RS 485 n Wireles networks: bluetooth, Zig. Bee n Protocoale de nivel aplicatie: SNMP 5

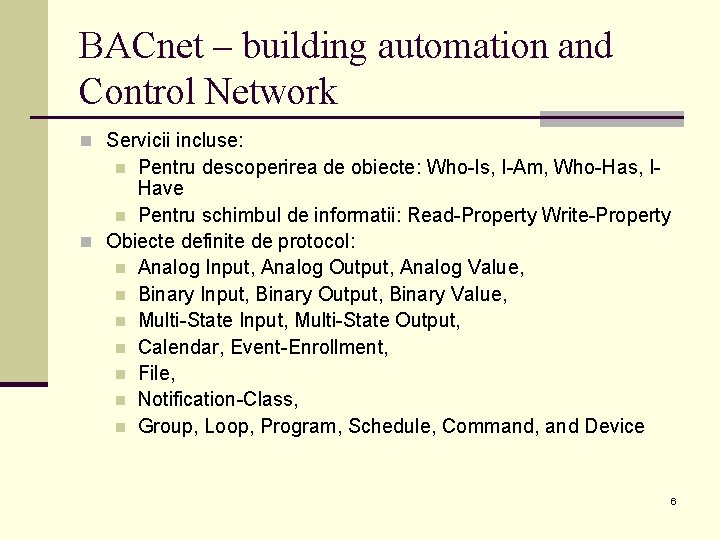

BACnet – building automation and Control Network n Servicii incluse: Pentru descoperirea de obiecte: Who-Is, I-Am, Who-Has, IHave n Pentru schimbul de informatii: Read-Property Write-Property n Obiecte definite de protocol: n Analog Input, Analog Output, Analog Value, n Binary Input, Binary Output, Binary Value, n Multi-State Input, Multi-State Output, n Calendar, Event-Enrollment, n File, n Notification-Class, n Group, Loop, Program, Schedule, Command, and Device n 6

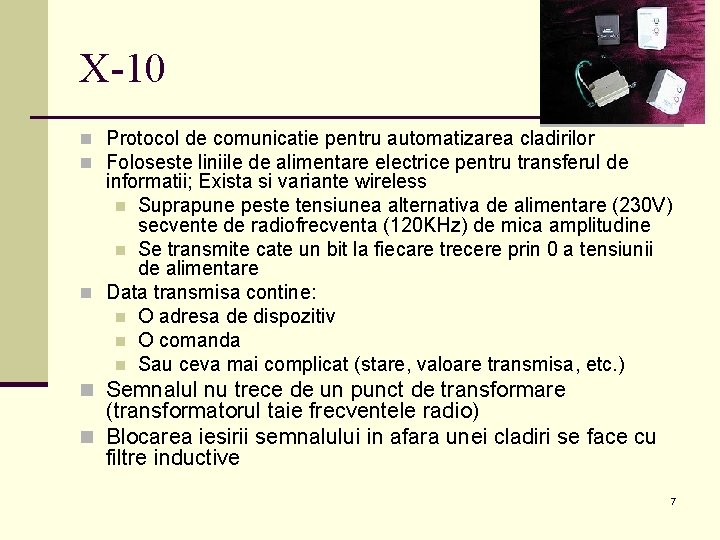

X-10 n Protocol de comunicatie pentru automatizarea cladirilor n Foloseste liniile de alimentare electrice pentru transferul de informatii; Exista si variante wireless n Suprapune peste tensiunea alternativa de alimentare (230 V) secvente de radiofrecventa (120 KHz) de mica amplitudine n Se transmite cate un bit la fiecare trecere prin 0 a tensiunii de alimentare n Data transmisa contine: n O adresa de dispozitiv n O comanda n Sau ceva mai complicat (stare, valoare transmisa, etc. ) n Semnalul nu trece de un punct de transformare (transformatorul taie frecventele radio) n Blocarea iesirii semnalului in afara unei cladiri se face cu filtre inductive 7

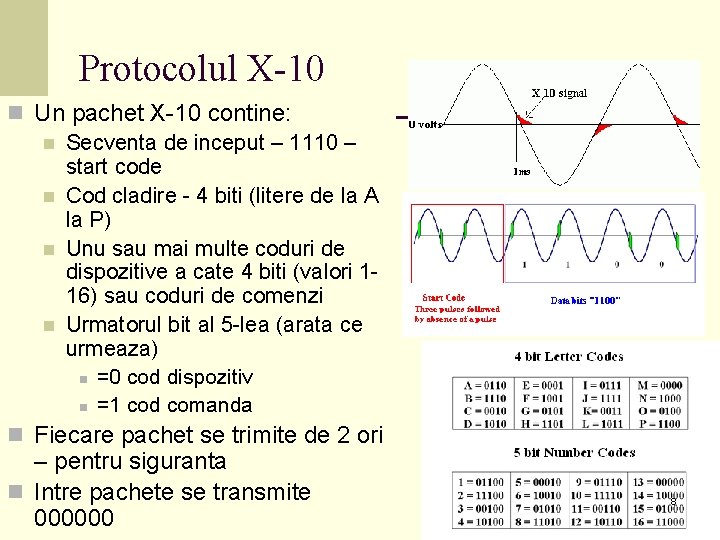

Protocolul X-10 n Un pachet X-10 contine: n Secventa de inceput – 1110 – start code n Cod cladire - 4 biti (litere de la A la P) n Unu sau mai multe coduri de dispozitive a cate 4 biti (valori 116) sau coduri de comenzi n Urmatorul bit al 5 -lea (arata ce urmeaza) n =0 cod dispozitiv n =1 cod comanda n Fiecare pachet se trimite de 2 ori – pentru siguranta n Intre pachete se transmite 000000 8

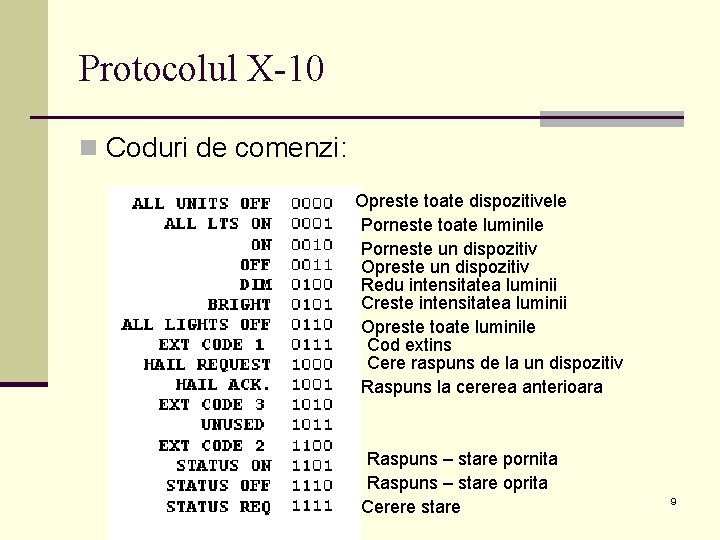

Protocolul X-10 n Coduri de comenzi: Opreste toate dispozitivele Porneste toate luminile Porneste un dispozitiv Opreste un dispozitiv Redu intensitatea luminii Creste intensitatea luminii Opreste toate luminile Cod extins Cere raspuns de la un dispozitiv Raspuns la cererea anterioara Raspuns – stare pornita Raspuns – stare oprita Cerere stare 9

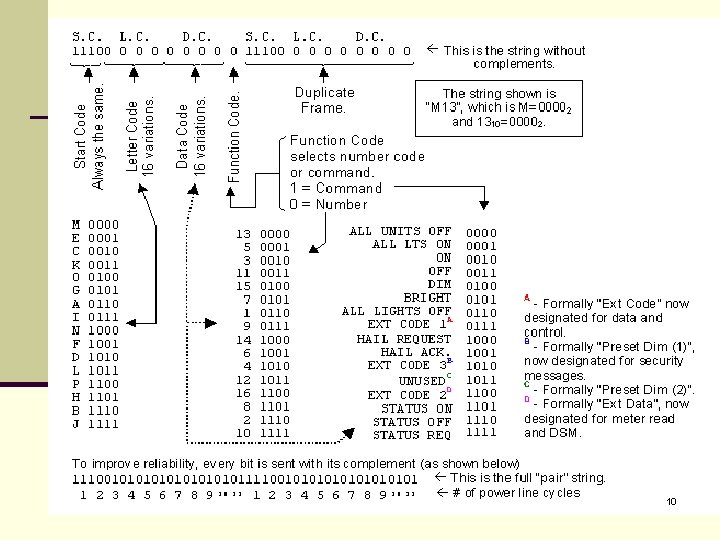

10
