Curs 4 Sisteme optice centrate Sisteme optice Un

Curs 4 Sisteme optice centrate

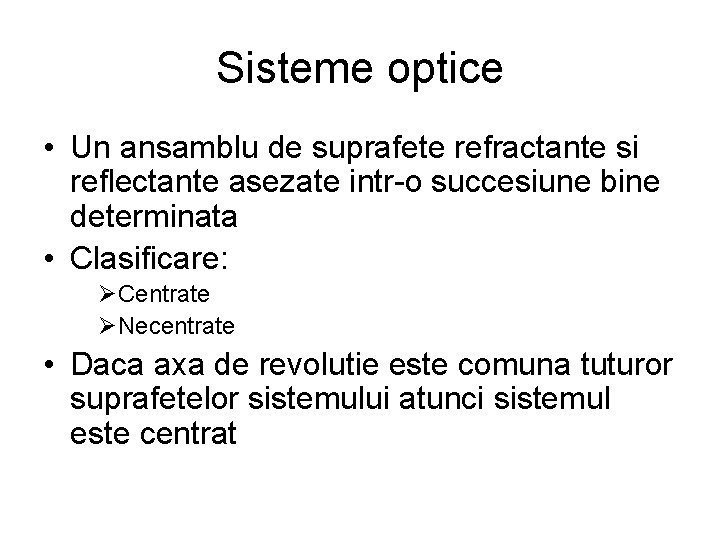

Sisteme optice • Un ansamblu de suprafete refractante si reflectante asezate intr-o succesiune bine determinata • Clasificare: ØCentrate ØNecentrate • Daca axa de revolutie este comuna tuturor suprafetelor sistemului atunci sistemul este centrat

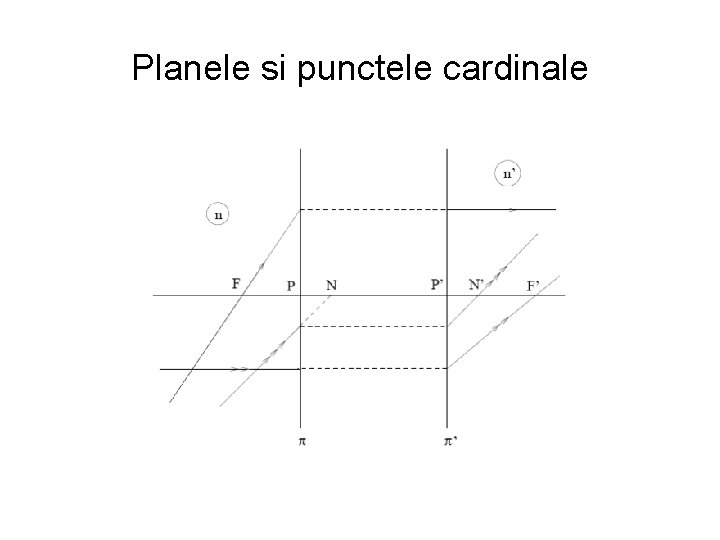

Planele si punctele cardinale

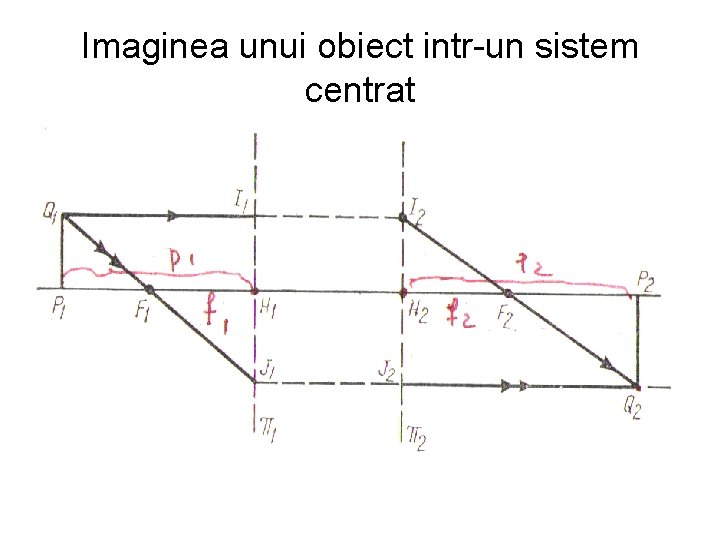

Imaginea unui obiect intr-un sistem centrat

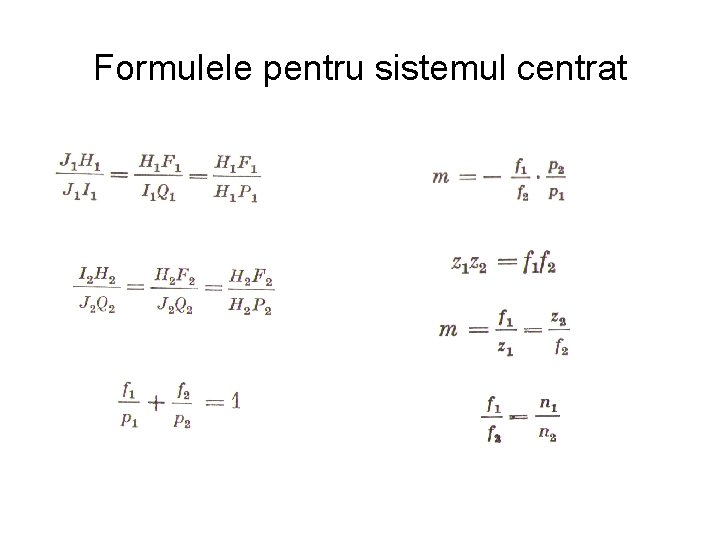

Formulele pentru sistemul centrat

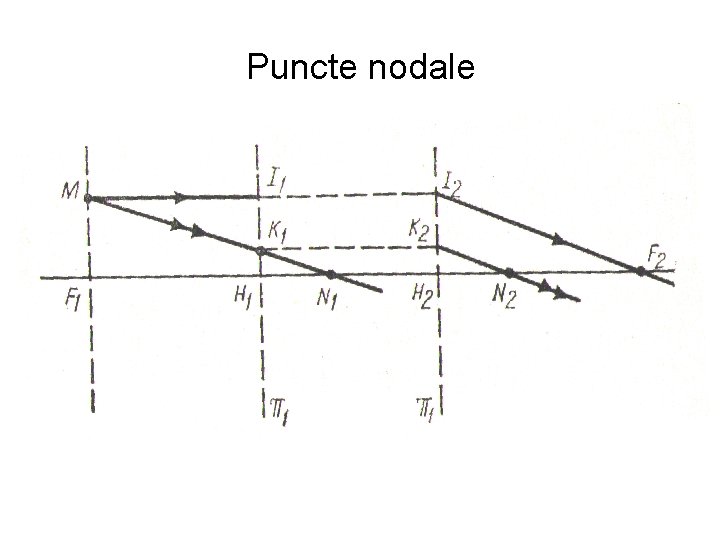

Puncte nodale

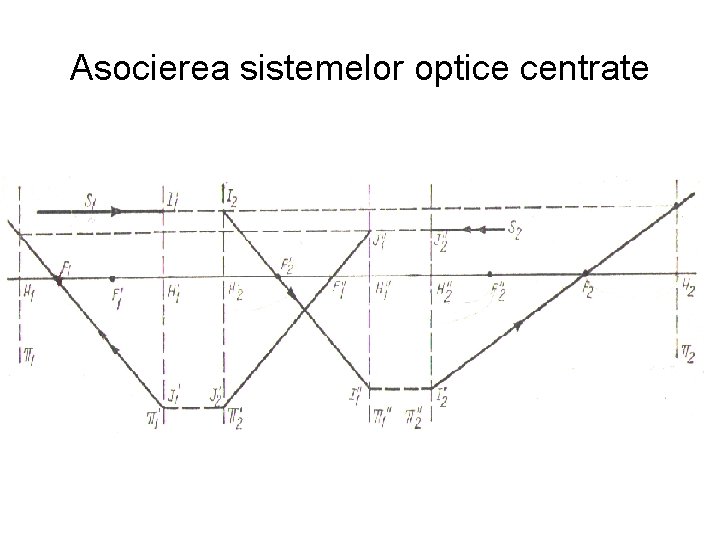

Asocierea sistemelor optice centrate

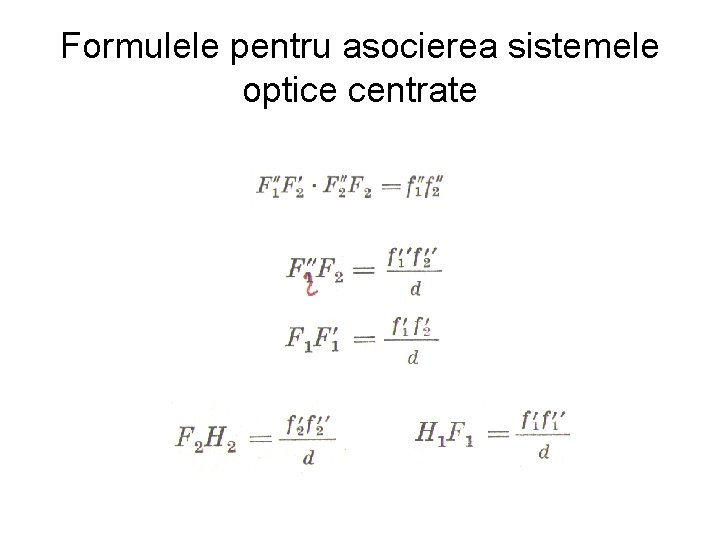

Formulele pentru asocierea sistemele optice centrate

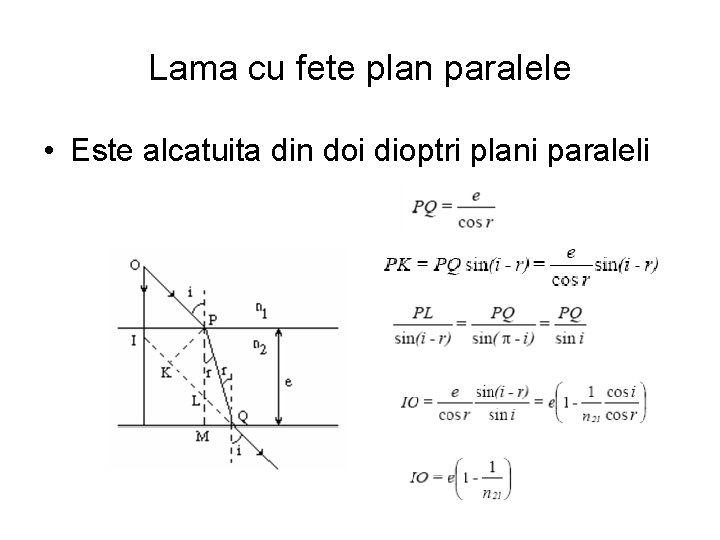

Lama cu fete plan paralele • Este alcatuita din doi dioptri plani paraleli

Curs 5 Lentile

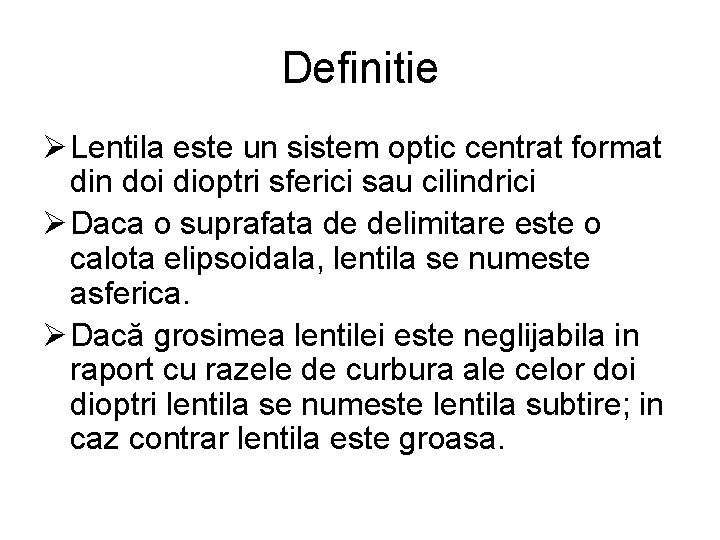

Definitie Ø Lentila este un sistem optic centrat format din doi dioptri sferici sau cilindrici Ø Daca o suprafata de delimitare este o calota elipsoidala, lentila se numeste asferica. Ø Dacă grosimea lentilei este neglijabila in raport cu razele de curbura ale celor doi dioptri lentila se numeste lentila subtire; in caz contrar lentila este groasa.

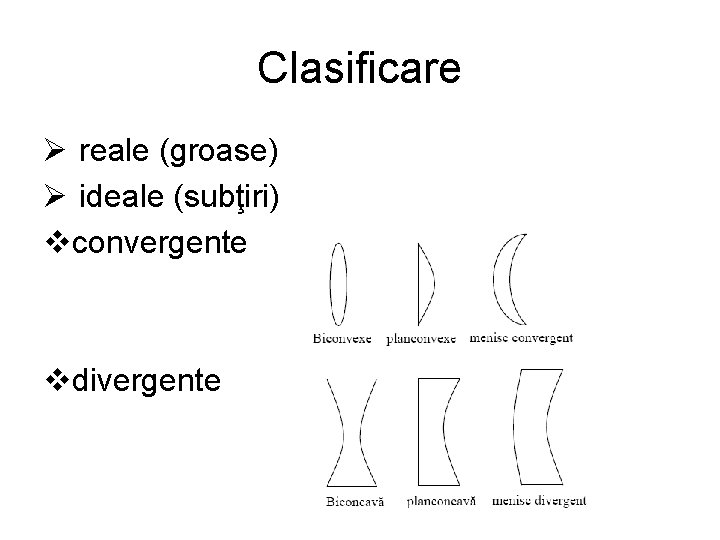

Clasificare Ø reale (groase) Ø ideale (subţiri) vconvergente vdivergente

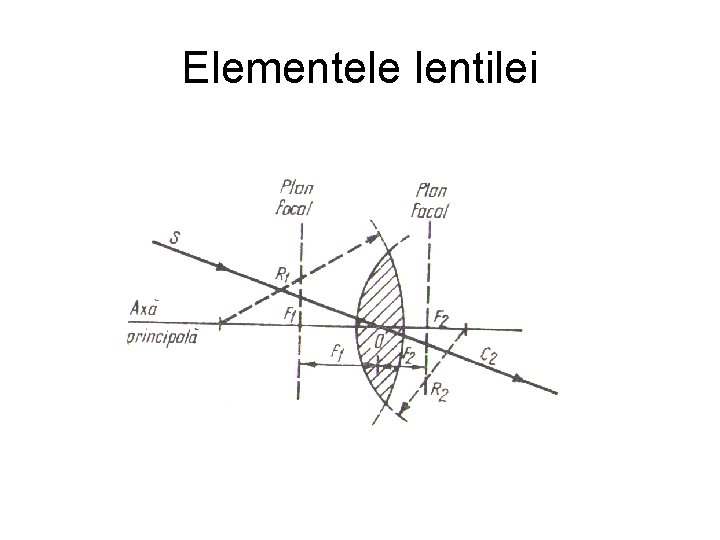

Elementele lentilei

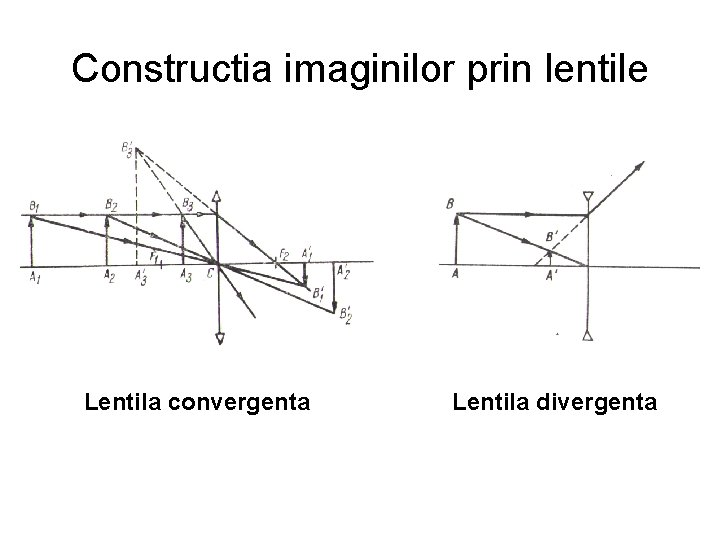

Constructia imaginilor prin lentile Lentila convergenta Lentila divergenta

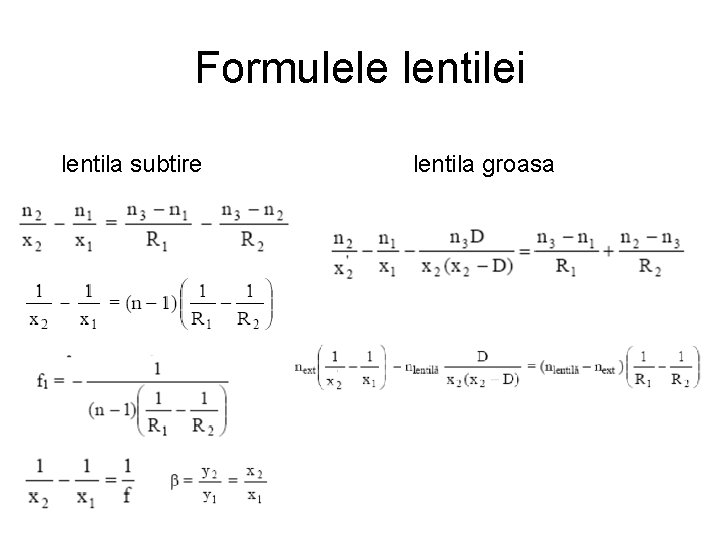

Formulele lentilei lentila subtire lentila groasa

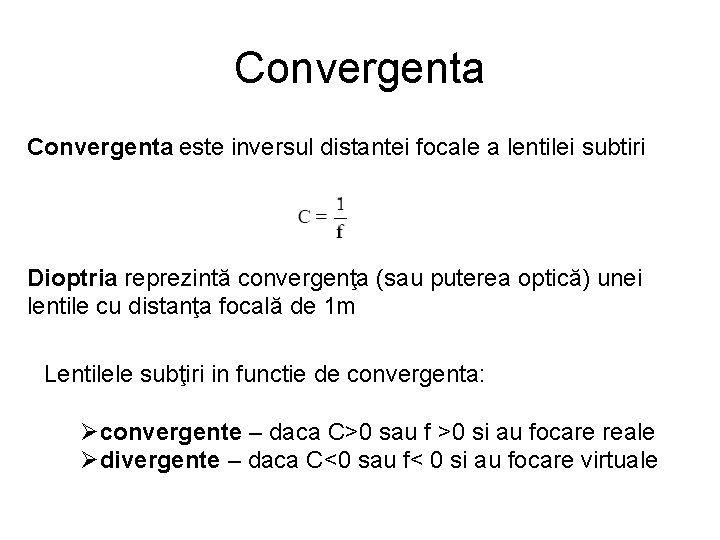

Convergenta este inversul distantei focale a lentilei subtiri Dioptria reprezintă convergenţa (sau puterea optică) unei lentile cu distanţa focală de 1 m Lentilele subţiri in functie de convergenta: Øconvergente – daca C>0 sau f >0 si au focare reale Ødivergente – daca C<0 sau f< 0 si au focare virtuale

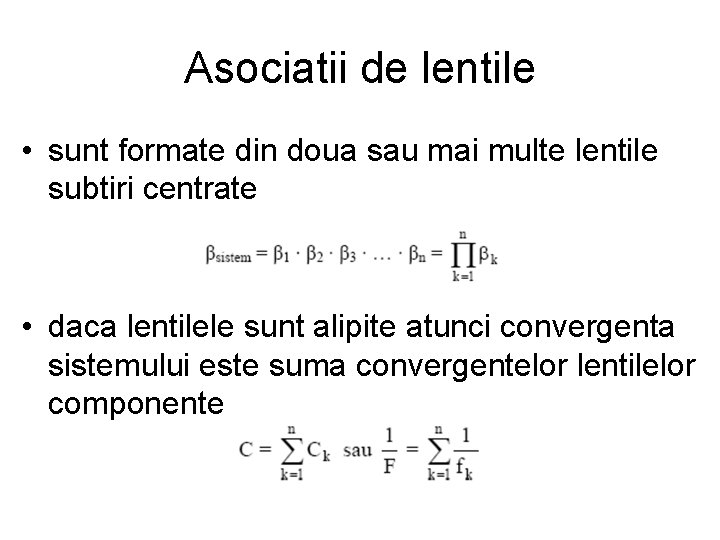

Asociatii de lentile • sunt formate din doua sau mai multe lentile subtiri centrate • daca lentilele sunt alipite atunci convergenta sistemului este suma convergentelor lentilelor componente

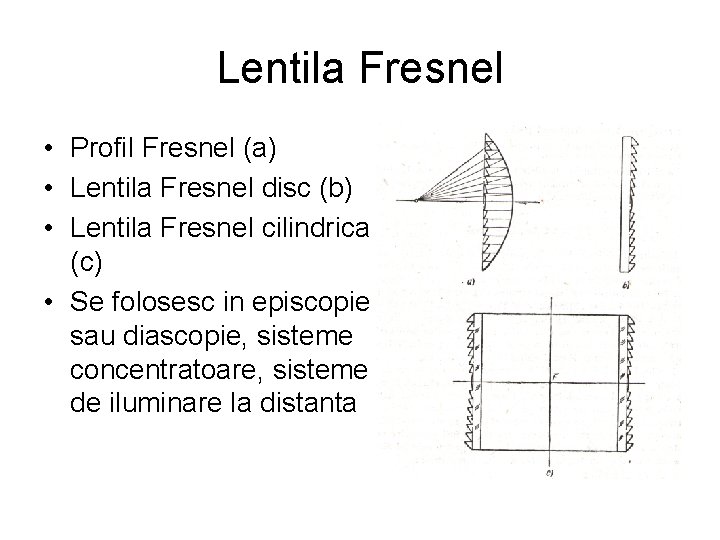

Lentila Fresnel • Profil Fresnel (a) • Lentila Fresnel disc (b) • Lentila Fresnel cilindrica (c) • Se folosesc in episcopie sau diascopie, sisteme concentratoare, sisteme de iluminare la distanta
