Şcoala Nr. 7 Piteşti, Jud. ARGEŞ Str. Horia, Cloşca şi Crişan, Nr. 7 Tel. 0248/216990 Lecţia 1. ELEMENTE DE LIMBAJ GRAFIC Lecţia 2. REALIZAREA PRODUSELOR DIN MATERIALE METALICE Profesor: Elena Vîlvoiu Şcoala Nr. 7 Piteşti

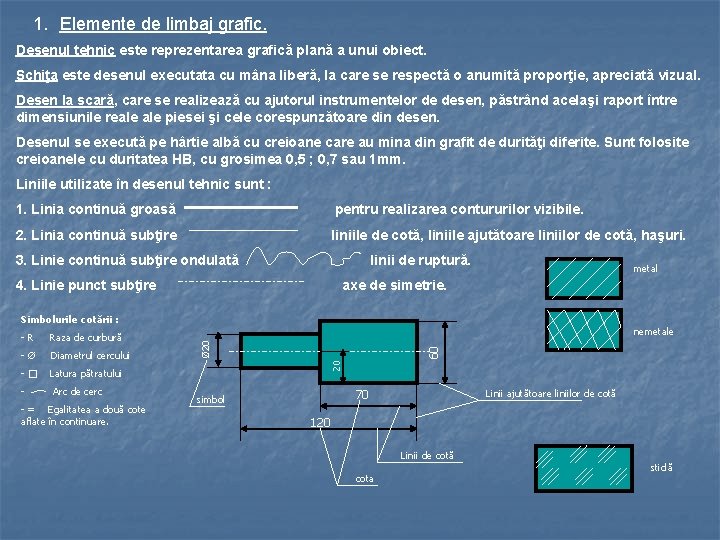

1. Elemente de limbaj grafic. Desenul tehnic este reprezentarea grafică plană a unui obiect. Schiţa este desenul executata cu mâna liberă, la care se respectă o anumită proporţie, apreciată vizual. Desen la scară, care se realizează cu ajutorul instrumentelor de desen, păstrând acelaşi raport între dimensiunile reale piesei şi cele corespunzătoare din desen. Desenul se execută pe hârtie albă cu creioane care au mina din grafit de durităţi diferite. Sunt folosite creioanele cu duritatea HB, cu grosimea 0, 5 ; 0, 7 sau 1 mm. Liniile utilizate în desenul tehnic sunt : 1. Linia continuă groasă pentru realizarea contururilor vizibile. 2. Linia continuă subţire liniile de cotă, liniile ajutătoare liniilor de cotă, haşuri. 3. Linie continuă subţire ondulată linii de ruptură. 4. Linie punct subţire metal axe de simetrie. Simbolurile cotării : Diametrul cercului -□ Latura pătratului - Arc de cerc - = Egalitatea a două cote aflate în continuare. 60 -Ø nemetale 20 Raza de curbură Ø 20 -R 70 simbol Linii ajutătoare liniilor de cotă 120 Linii de cotă cota sticlă

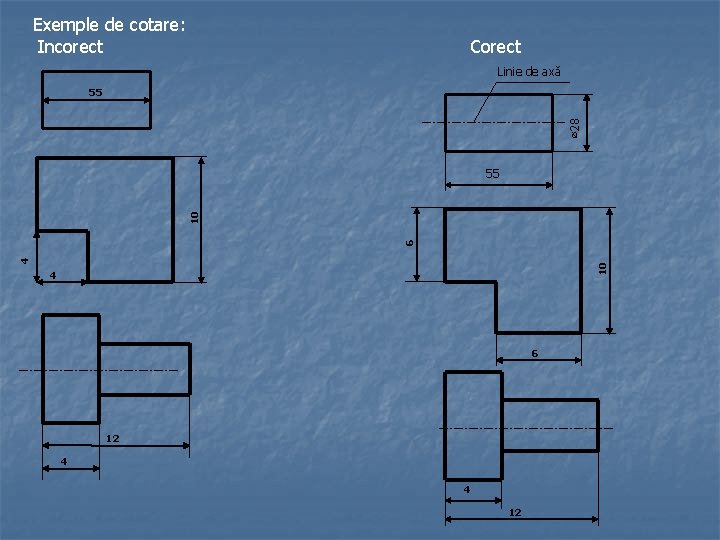

Exemple de cotare: Incorect Corect Linie de axă ∅28 55 10 4 6 10 55 4 6 12 4 4 12

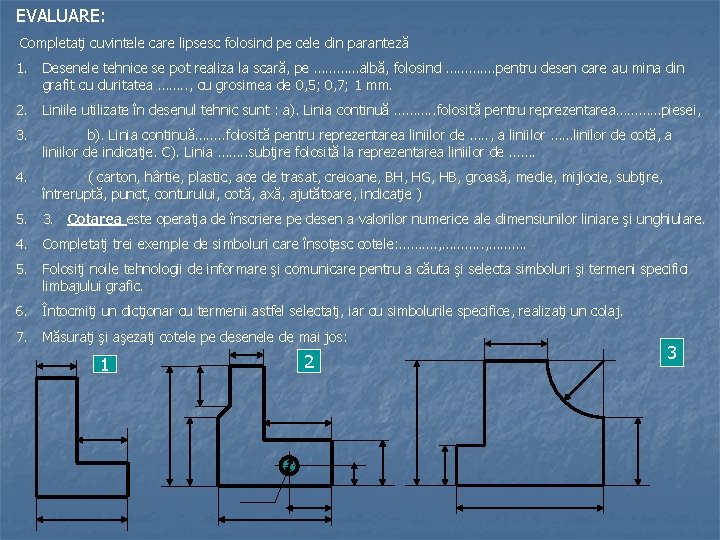

EVALUARE: Completaţi cuvintele care lipsesc folosind pe cele din paranteză 1. Desenele tehnice se pot realiza la scară, pe …………albă, folosind …………. pentru desen care au mina din grafit cu duritatea ……. . , cu grosimea de 0, 5; 0, 7; 1 mm. 2. Liniile utilizate în desenul tehnic sunt : a). Linia continuă ………. . folosită pentru reprezentarea…………piesei, 3. b). Linia continuă……. . folosită pentru reprezentarea liniilor de …. . , a liniilor ……linilor de cotă, a liniilor de indicaţie. C). Linia ……. . subţire folosită la reprezentarea liniilor de ……. 4. ( carton, hârtie, plastic, ace de trasat, creioane, BH, HG, HB, groasă, medie, mijlocie, subţire, întreruptă, punct, conturului, cotă, axă, ajutătoare, indicaţie ) 5. 3. Cotarea este operaţia de înscriere pe desen a valorilor numerice ale dimensiunilor liniare şi unghiulare. 4. Completaţi trei exemple de simboluri care însoţesc cotele: ………. , ………. 5. Folosiţi noile tehnologii de informare şi comunicare pentru a căuta şi selecta simboluri şi termeni specifici limbajului grafic. 6. Întocmiţi un dicţionar cu termenii astfel selectaţi, iar cu simbolurile specifice, realizaţi un colaj. 7. Măsuraţi şi aşezaţi cotele pe desenele de mai jos: 1 2 3

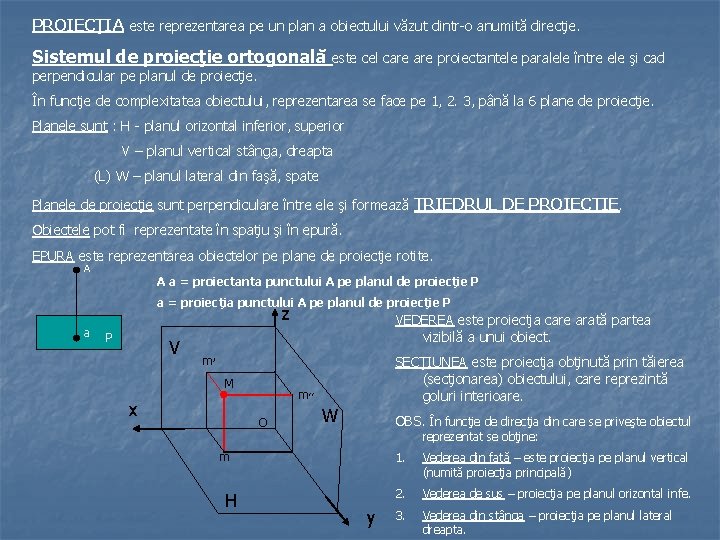

PROIECŢIA este reprezentarea pe un plan a obiectului văzut dintr-o anumită direcţie. Sistemul de proiecţie ortogonală este cel care proiectantele paralele între ele şi cad perpendicular pe planul de proiecţie. În funcţie de complexitatea obiectului, reprezentarea se face pe 1, 2. 3, până la 6 plane de proiecţie. Planele sunt : H - planul orizontal inferior, superior V – planul vertical stânga, dreapta (L) W – planul lateral din faşă, spate Planele de proiecţie sunt perpendiculare între ele şi formează TRIEDRUL DE PROIECŢIE. Obiectele pot fi reprezentate în spaţiu şi în epură. EPURA este reprezentarea obiectelor pe plane de proiecţie rotite. A A a = proiectanta punctului A pe planul de proiecţie P a = proiecţia punctului A pe planul de proiecţie P z a P V VEDEREA este proiecţia care arată partea vizibilă a unui obiect. m, M x SECŢIUNEA este proiecţia obţinută prin tăierea (secţionarea) obiectului, care reprezintă goluri interioare. m, , O W OBS. În funcţie de direcţia din care se priveşte obiectul reprezentat se obţine: m H y 1. Vederea din faţă – este proiecţia pe planul vertical (numită proiecţia principală) 2. Vederea de sus – proiecţia pe planul orizontal infe. 3. Vederea din stânga – proiecţia pe planul lateral dreapta.

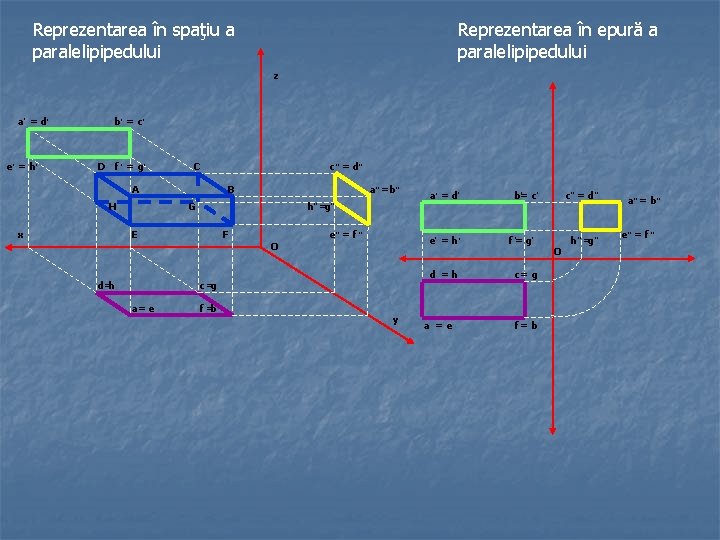

Reprezentarea în spaţiu a paralelipipedului Reprezentarea în epură a paralelipipedului z , a = d, , , e =h , b = c, , , D f =g A H x c, , = d, , C , , B a =b , , G , , h =g E d=h , , F , , O e =f , , , e = h, d =h c =g a= e f =b , a, = d y a =e , , , c =d , f= g c= g f= b , , b= c , , O , , h =g a, , = b , , e =f , ,

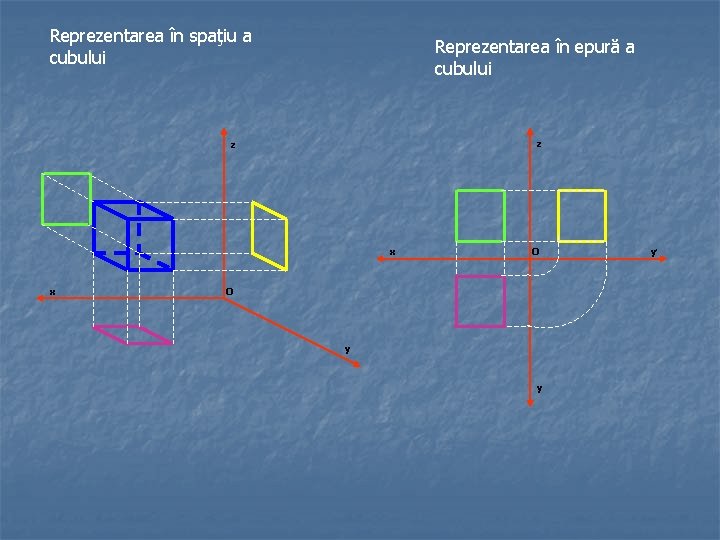

Reprezentarea în spaţiu a cubului Reprezentarea în epură a cubului z z x x O O y y , y

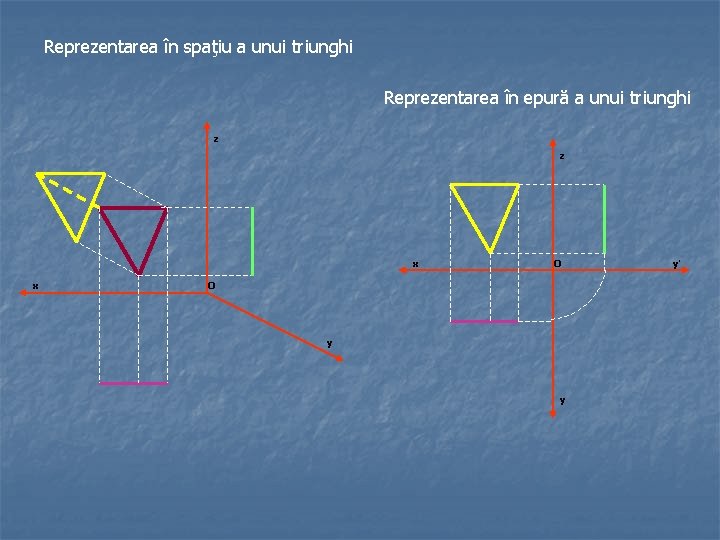

Reprezentarea în spaţiu a unui triunghi Reprezentarea în epură a unui triunghi z z x x O O y y , y

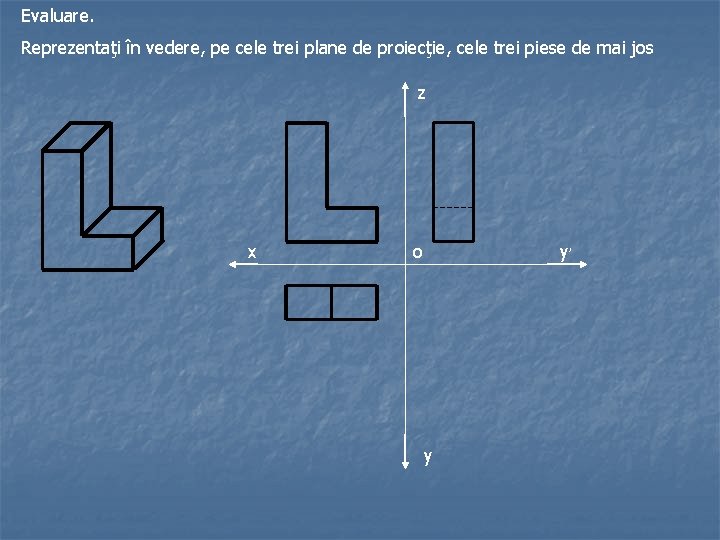

Evaluare. Reprezentaţi în vedere, pe cele trei plane de proiecţie, cele trei piese de mai jos z x y, o y

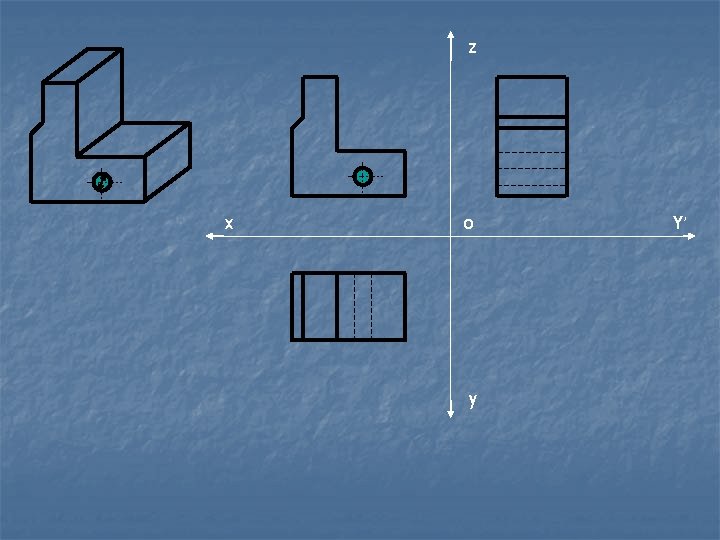

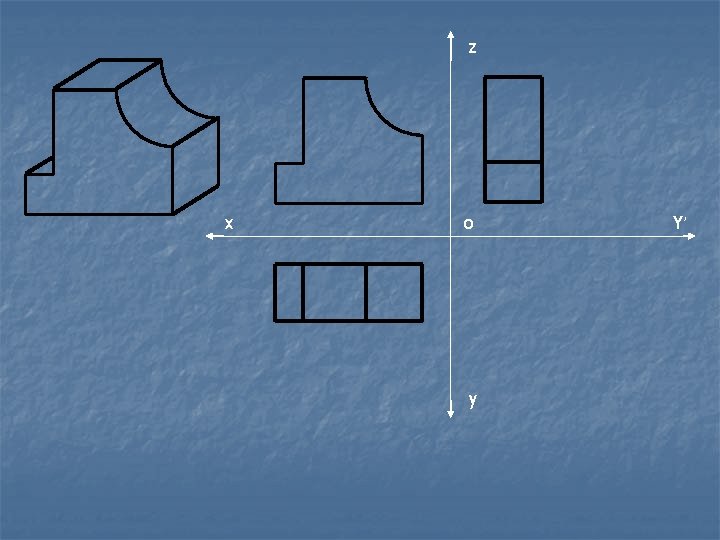

z x o y Y ,

z x o y Y ,

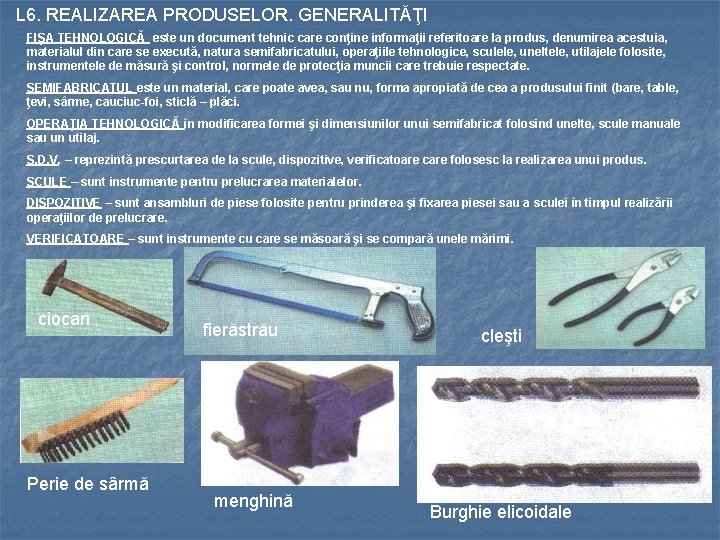

L 6. REALIZAREA PRODUSELOR. GENERALITĂŢI FIŞA TEHNOLOGICĂ este un document tehnic care conţine informaţii referitoare la produs, denumirea acestuia, materialul din care se execută, natura semifabricatului, operaţiile tehnologice, sculele, uneltele, utilajele folosite, instrumentele de măsură şi control, normele de protecţia muncii care trebuie respectate. SEMIFABRICATUL este un material, care poate avea, sau nu, forma apropiată de cea a produsului finit (bare, table, ţevi, sârme, cauciuc-foi, sticlă – plăci. OPERAŢIA TEHNOLOGICĂ în modificarea formei şi dimensiunilor unui semifabricat folosind unelte, scule manuale sau un utilaj. S. D. V. – reprezintă prescurtarea de la scule, dispozitive, verificatoare care folosesc la realizarea unui produs. SCULE – sunt instrumente pentru prelucrarea materialelor. DISPOZITIVE – sunt ansambluri de piese folosite pentru prinderea şi fixarea piesei sau a sculei în timpul realizării operaţiilor de prelucrare. VERIFICATOARE – sunt instrumente cu care se măsoară şi se compară unele mărimi. ciocan Perie de sârmă fierăstrău menghină cleşti Burghie elicoidale

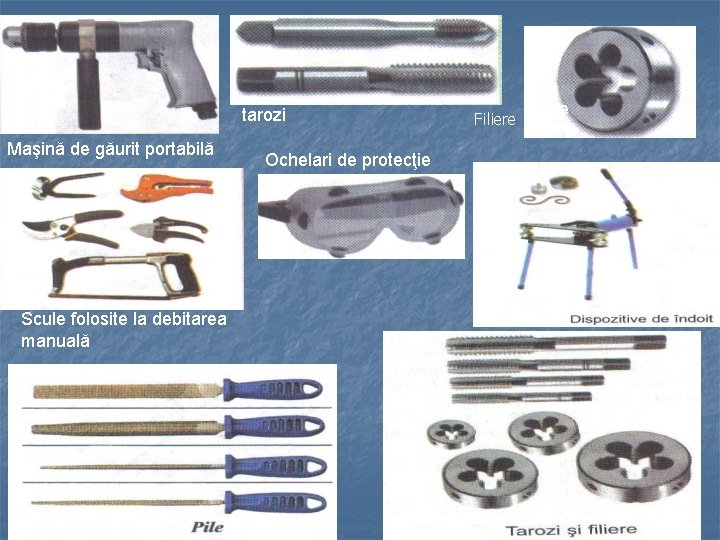

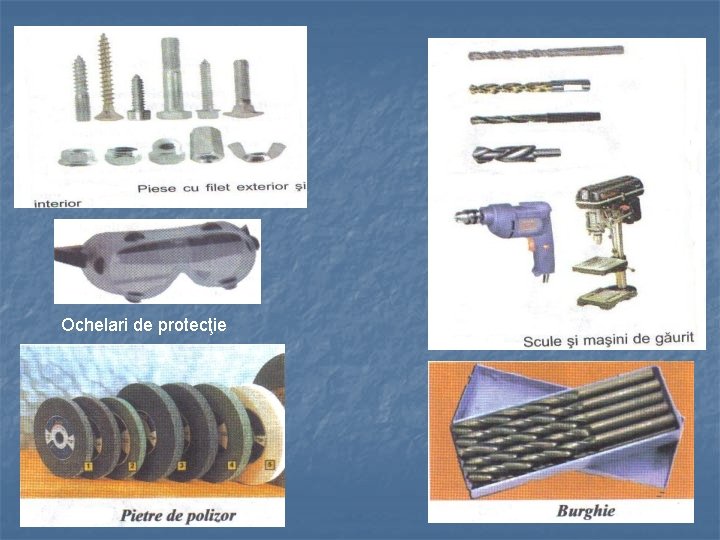

tarozi Maşină de găurit portabilă Scule folosite la debitarea manuală Ochelari de protecţie Filiere filiere

Ochelari de protecţie

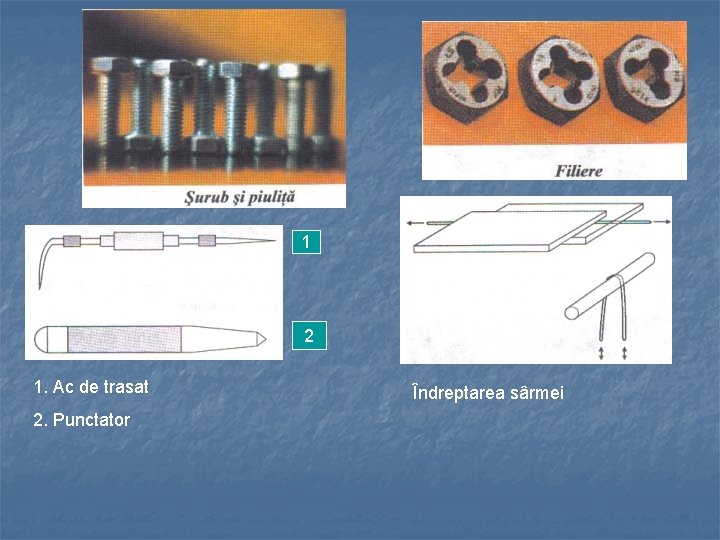

1 2 1. Ac de trasat 2. Punctator Îndreptarea sârmei

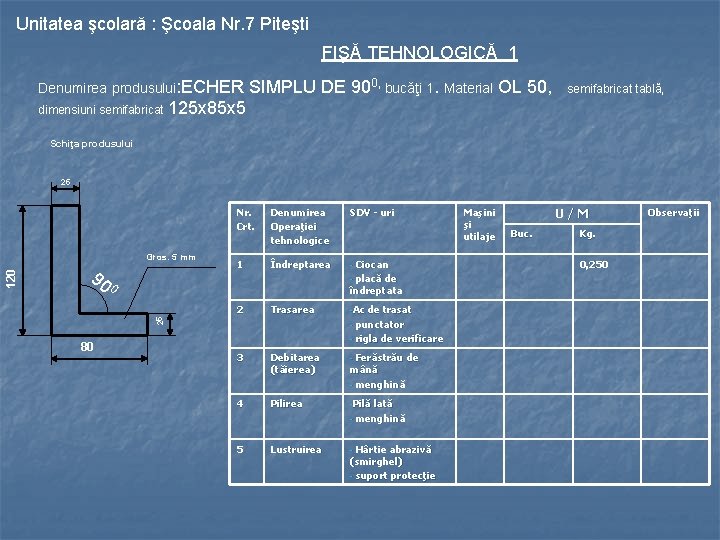

Unitatea şcolară : Şcoala Nr. 7 Piteşti FIŞĂ TEHNOLOGICĂ 1 Denumirea produsului: ECHER dimensiuni semifabricat SIMPLU DE 900, bucăţi 1. Material OL 50, semifabricat tablă, 125 x 85 x 5 Schiţa produsului 25 90 Denumirea Operaţiei tehnologice SDV - uri 1 Îndreptarea - 2 Trasarea -Ac 0 25 120 Gros. 5 mm Nr. Crt. 80 Ciocan - placă de îndreptata de trasat punctator - rigla de verificare - 3 Debitarea (tăierea) - Ferăstrău de mână - menghină 4 Pilirea -Pilă 5 Lustruirea - lată - menghină Hârtie abrazivă (smirghel) - suport protecţie Maşini şi utilaje U/M Buc. Kg. 0, 250 Observaţii

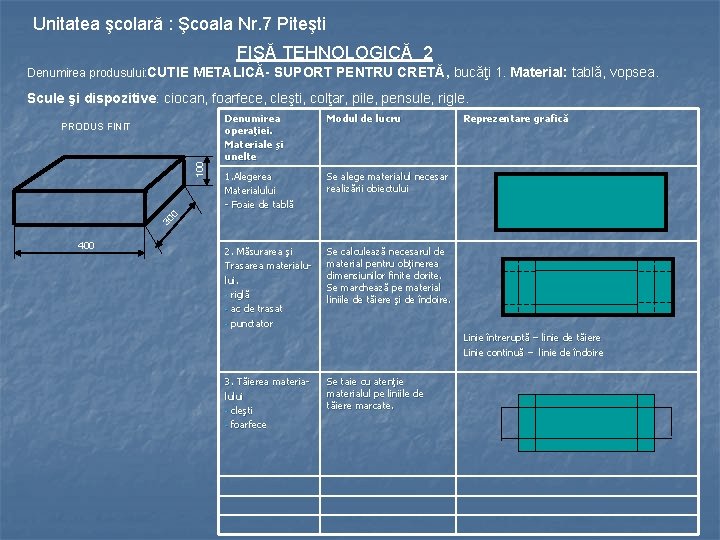

Unitatea şcolară : Şcoala Nr. 7 Piteşti FIŞĂ TEHNOLOGICĂ 2 Denumirea produsului: CUTIE METALICĂ- SUPORT PENTRU CRETĂ, bucăţi 1. Material: tablă, vopsea. Scule şi dispozitive: ciocan, foarfece, cleşti, colţar, pile, pensule, rigle. Denumirea operaţiei. Materiale şi unelte Modul de lucru 1. Alegerea Materialului - Foaie de tablă Se alege materialul necesar realizării obiectului 2. Măsurarea şi Trasarea materialului. - riglă - ac de trasat - punctator Se calculează necesarul de material pentru obţinerea dimensiunilor finite dorite. Se marchează pe material liniile de tăiere şi de îndoire. Reprezentare grafică 30 0 100 PRODUS FINIT 400 Linie întreruptă – linie de tăiere Linie continuă – linie de îndoire 3. Tăierea materialului - cleşti - foarfece Se taie cu atenţie materialul pe liniile de tăiere marcate.

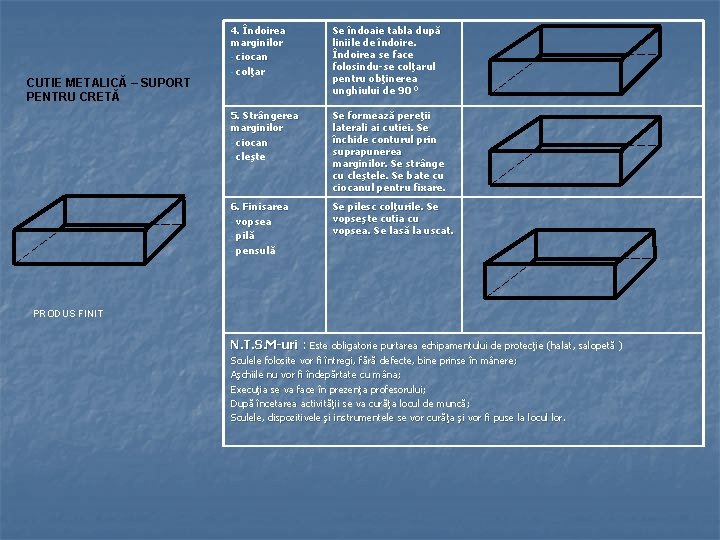

CUTIE METALICĂ – SUPORT PENTRU CRETĂ 4. Îndoirea marginilor - ciocan - colţar Se îndoaie tabla după liniile de îndoire. Îndoirea se face folosindu-se colţarul pentru obţinerea unghiului de 90 0 5. Strângerea marginilor - ciocan - cleşte Se formează pereţii laterali ai cutiei. Se închide conturul prin suprapunerea marginilor. Se strânge cu cleştele. Se bate cu ciocanul pentru fixare. 6. Finisarea - vopsea - pilă - pensulă Se pilesc colţurile. Se vopseşte cutia cu vopsea. Se lasă la uscat. PRODUS FINIT N. T. S. M-uri : Este obligatorie purtarea echipamentului de protecţie (halat, salopetă ) Sculele folosite vor fi întregi, fără defecte, bine prinse în mânere; Aşchiile nu vor fi îndepărtate cu mâna; Execuţia se va face în prezenţa profesorului; După încetarea activităţii se va curăţa locul de muncă; Sculele, dispozitivele şi instrumentele se vor curăţa şi vor fi puse la locul lor.

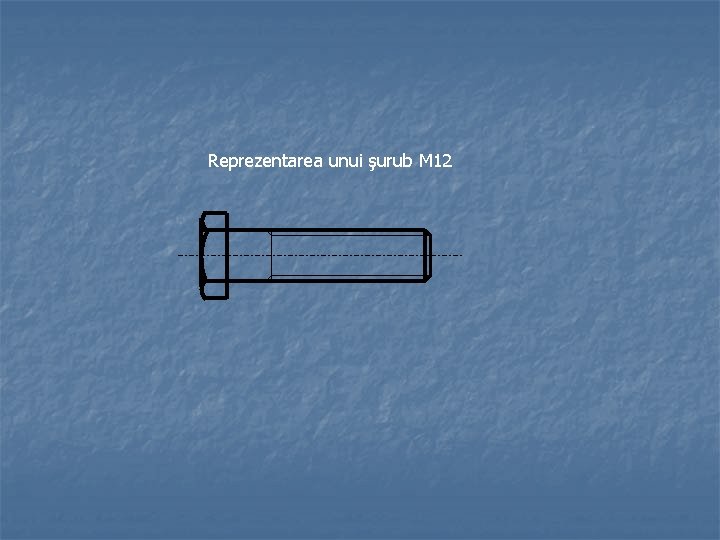

Reprezentarea unui şurub M 12
