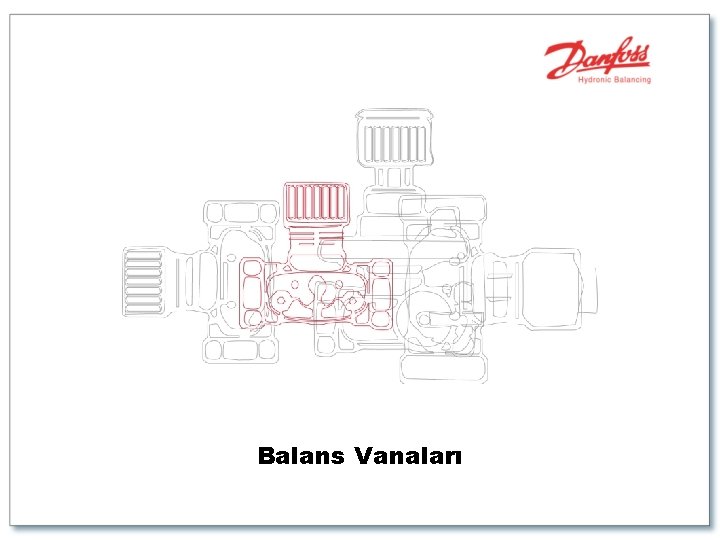

Balans Vanaları

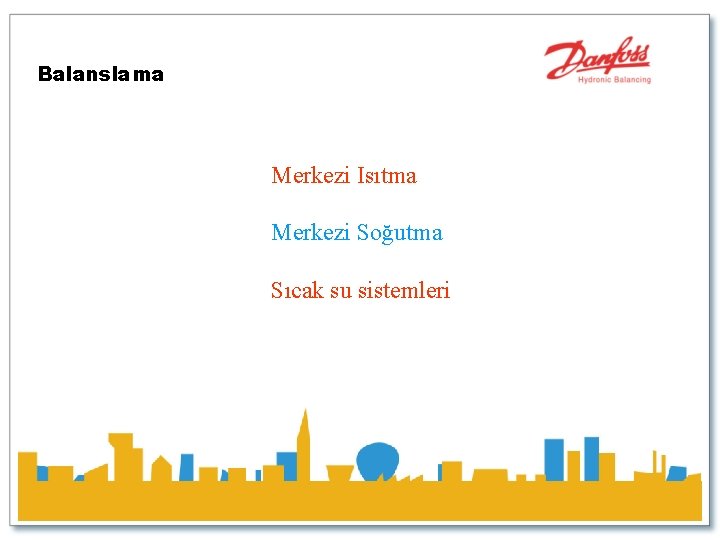

Balanslama Merkezi Isıtma Merkezi Soğutma Sıcak su sistemleri

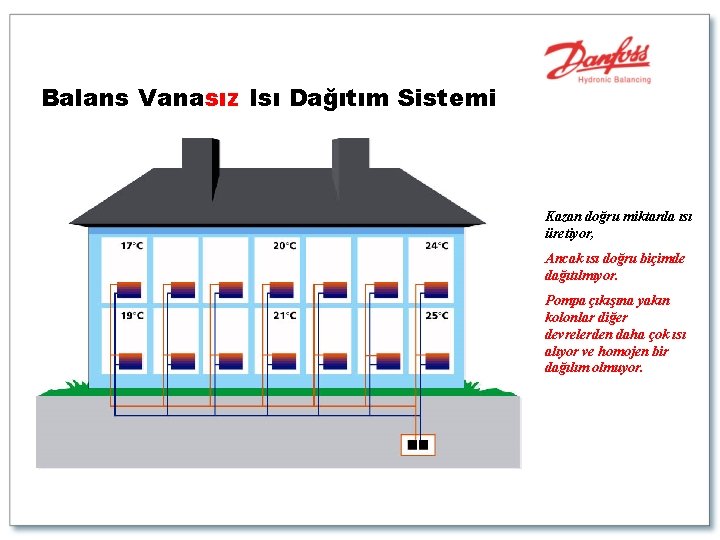

Balans Vanasız Isı Dağıtım Sistemi Kazan doğru miktarda ısı üretiyor, Ancak ısı doğru biçimde dağıtılmıyor. Pompa çıkışına yakın kolonlar diğer devrelerden daha çok ısı alıyor ve homojen bir dağılım olmuyor.

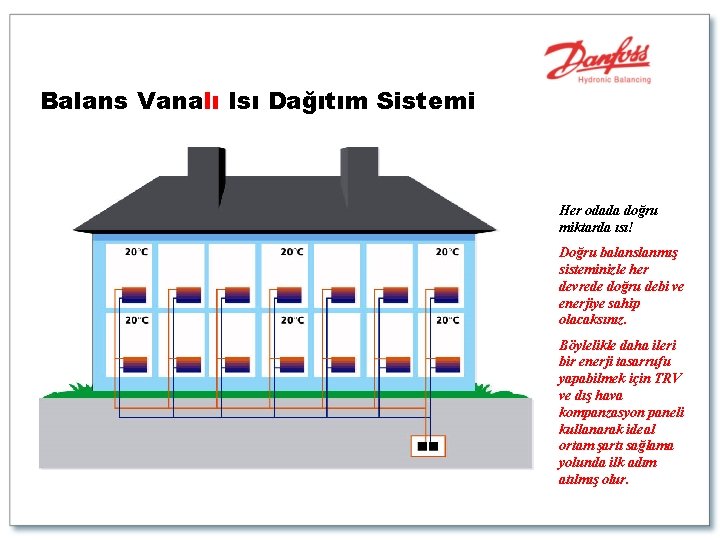

Balans Vanalı Isı Dağıtım Sistemi Her odada doğru miktarda ısı! Doğru balanslanmış sisteminizle her devrede doğru debi ve enerjiye sahip olacaksınız. Böylelikle daha ileri bir enerji tasarrufu yapabilmek için TRV ve dış hava kompanzasyon paneli kullanarak ideal ortam şartı sağlama yolunda ilk adım atılmış olur.

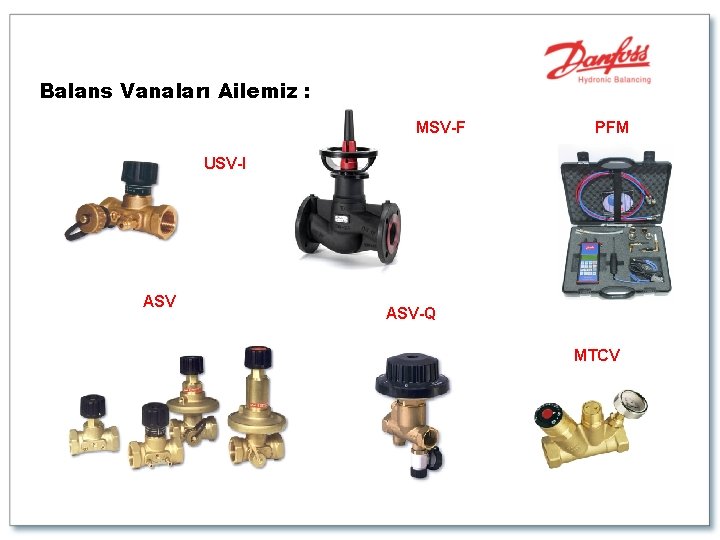

Balans Vanaları Ailemiz : MSV-F PFM USV-I ASV-Q MTCV

Statik Tip Balans Vanaları MSV-F PFM USV-I

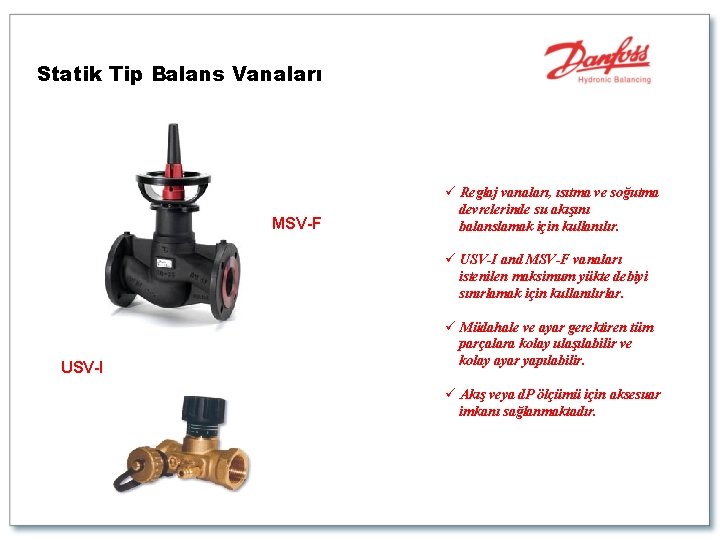

Statik Tip Balans Vanaları MSV-F ü Reglaj vanaları, ısıtma ve soğutma devrelerinde su akışını balanslamak için kullanılır. ü USV-I and MSV-F vanaları istenilen maksimum yükte debiyi sınırlamak için kullanılırlar. USV-I ü Müdahale ve ayar gerektiren tüm parçalara kolay ulaşılabilir ve kolay ayar yapılabilir. ü Akış veya d. P ölçümü için aksesuar imkanı sağlanmaktadır.

Statik Tip Balans Vanaları MSV-F ü Tüm hatlarda istenen akışın ölçülüp sabitlenmesini sağlar. ü Borulardaki direncin değiştiği durumlarda ( çürüme, çökme, ilave hat vb. ) yeniden ayar yapılabilir. ü Dişli modellerde vana üzerinden boşaltma imkanı da mevcuttur. USV-I ü Dişli ve flanşlı modeller kapama vanası olarak kullanılabilmektedir.

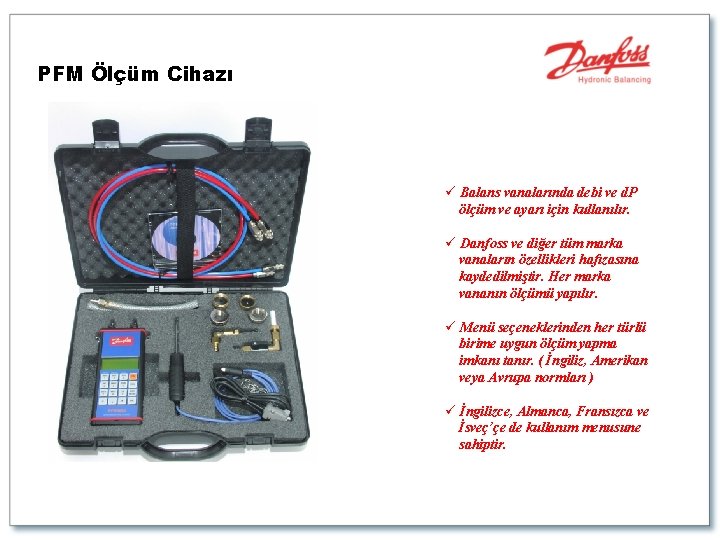

PFM Ölçüm Cihazı ü Balans vanalarında debi ve d. P ölçüm ve ayarı için kullanılır. PFM ü Danfoss ve diğer tüm marka vanaların özellikleri hafızasına kaydedilmiştir. Her marka vananın ölçümü yapılır. ü Menü seçeneklerinden her türlü birime uygun ölçüm yapma imkanı tanır. ( İngiliz, Amerikan veya Avrupa normları ) ü İngilizce, Almanca, Fransızca ve İsveç’çe de kullanım menusune sahiptir.

Statik Tip Balans Vanaları Uygulama Alanları İş ve Alışveriş Merkezleri Fabrikalar Enerji Santrali Dağıtım İstasyonu Villa Projeleri Apartmanlar Toplu Konut Projeleri

Dinamik Tip Balans Vanaları ASV-PV ASV-Q ASV-M ASV-I

d. P Kontrollü Tip Balans Vanaları ü Otomatik olarak ayarlandığı için devreye alma maliyeti düşüktür. ü Sistem değişikliklerinde yeniden ayar gerektirmez. ü Her türlü sistem için çözüm mevcuttur. ü Hem küçük çaplı hem de büyük çaplı sistemler için uygulanabilir. ASV-PV ü Montajı kolaydır. ü Yüksek hassasiyete sahiptir. ü Doğru seçildiğinde radyatör vanalarında ses problemi oluşmaz. ü Sistemdeki basınç ve akış değişimlerine ASV-M ASV-I aldırmaksızın akış limitlemesi sağlanır.

d. P Kontrollü Balans Vanaları ASV-M ASV-I ASV-PV ASV-P ; ASV-P sabit 0. 1 bar ( 10 k. Pa ) d. P asınç farkını sağlayan balans vanasıdır. ASV-PV ; ASV-PV 0. 05 bar and 0. 25 bar ( 5 k. Pa ve 25 k. Pa ) aralığında ayarlanabilen balans vanasıdır. ASV-M ; ASV-I ; ASV-M ASV-PV veya ASV-P ile kapama ve haberci vana olarak, reglaj ayarlı TRV bulunan sistemlerde kullanılır. ASV-I ASV-M ile aynı özelliktedir. Ek olarak maksimum debi limitleme özelliği vardır.

d. P Kontrollü Balans Vanaları ü Siparişi verildiğinde vana beraberinde kutulu olarak gelecek olan malzemeyi izolasyon için de kullanılabilirsiniz.

Otomatik Debi Limitleme Vanası ü Basınç değişimlerine aldırmaksızın maksimum debi limitleme vanası olarak kullanılır. ü Kolon veya branşmanlar arasında optimum akış dağılımı sağlar. ü Sistem değişikliklerine hızlı kesin adaptasyon sağlar. ü Kolay ayar imkanına sahiptir. ü Vana üzerinden kapama ve boşaltma imkanı vardır. ASV-Q

Balans Vanası Seçimi Örnek : akış - Q= 800 l/h basınç düşümü Δp = 10 k. Pa Vana çapı : Dn 25 mm

Danfoss Balans Vanalı Tam bir Sistem

Statik Balans Vanaları

Dinamik Balans Vanaları

Sistem dizaynı STATİK BALANS VANALARI DİNAMİK BALANS VANALARI Balanslama : terminal ünitelerde, Sadece terminal ünitelerde branşmanlarda, kolonlarda, pompada. ! Fan-coiller dinamik olarak balanslandığı için soğutma grubu için dengeleme statik balans vanaları ile de çözülebilir

Radyatör Sistemi • Akış limitlemesi, dağıtım kolonları ve ana kolonlarda partner vana olarak kullanılan manuel balans vanaları tarafından yapılmaktadır. • Akış limitlemesi, dağıtım kolonları üzerinde d. P kontrollü dinamik balans vanaları tarafından yapılmaktadır. Thermostatic radiator valve Manual radiator valve Statik balanslama – partner vana Dinamik balanslama

Fan Coil Sistemi 2 Yollu Kontrol Vanaları Kullanıldıgında Balanslama Sistemi • Akış, fan-coil dönüşlerinde statik olarak balanslanmıştır ve partner vanalar dağıtım kolonları üzerinde kullanılmaktadır. Statik balanslama – partner vana • Akış, fan-coil girişlerinde olan kontrol vanalarının tam açık konumundaki kvs değerlerine göre dinamik balans vanaları tarafından balanslanmaktadır. Dinamik balanslama

Fan Coil Sistemi 3 Yollu Kontrol Vanaları Kullanıldıgında Balanslama Sistemi • Akış, fan-coil dönüşlerinde statik olarak balanslanmıştır ve partner vanalar dağıtım kolonları üzerinde kullanılmaktadır. Statik balanslama – partner vana • Akış, herbir fan-coil deki otomatik debi limitleme vanası tarafından limitlenmektedir. Dinamik balanslama

Klima Santralleri 3 Yollu Kontrol Vanaları Kullanıldıgında Balanslama Sistemi • Akış, serpantin ve by-pass hatlarında statik olarak balanslanmıştır ve partner vanalar dağıtım kolonları üzerinde kullanılmaktadır. Statik balanslama – partner vana • Akış, herbir serpantindeki otomatik debi limitleme vanası tarafından limitlenmektedir. Dinamik balanslama

Klima Santralleri 2 Yollu Kontrol Vanaları Kullanıldıgında Balanslama Sistemi • Akış, kontrol vanalarının üzerindeki fark basıncı sabit tutulacak şekilde d. P kontrollü vanalar ile limitlenmektedir. Dinamik balanslama – d. P kontrollü vana • Akış, d. P kontrollü kontrol vanası tarafından limitlenmektedir. Dinamik balanslama – Kontrol vanası üzerindeki d. P kontrolü

Sıcak Su Kullanım Hatları • Akış, sirkülasyon dönüş hattında kullanılacak olak termal balans vanası ile kontrol edilmektedir. Termal balanslama

MTCV - Sıhhi Tesisatlarda Termal Balans Vanası ü Sirkülasyon ve sıcak su kullanım hattı kontrol vanaları Temel versiyon – A Otomatik disinfection modüllü self-acting versiyon – B Elektronik kontrollü disinfecting uygulama versiyonu – C

MTCV ü 40 -600 C ayar aralığı ü Termostatic self-acting ü Sabit sıcaklık ayarı ile optimum enerji tasarrufuna ulaşım üSon kullanım noktalarındaki doğru sıcaklık ayarı ile su tasarrufu üSistemdeki termal balanslama ile dağıtım hatlarında doğru çözüm üHer bir kolonda bağımsız sıcaklık kontrolü üB-C versiyonları ile lejyonella bakterisi oluşumunu engelleme özelliği

MTCV Vanaları Çalışma Prensibi ( A Versiyonu ) Ayar Başlığı Ayarlanan sıcaklığın 50 C üzerinde vana tamamen kapalı konumdadır. Debi Sıcaklık

MTCV Vanaları Çalışma Prensibi ( B-C Versiyonları ) Debi Sıcaklık <650 C 700 C >750 C

MTCV Vanaları Çalışma Karakteristikleri

MTCV Vanaları Uygulama Örneği ü Domestik Sıcak Su Sirkülasyon Sisteminde Kullanım

Termostatik Karışım Vanası TWM-H / Isıtma ü Kirece karşı koruyucu kaplama ile uzun ömürlü ve güvenli ü Montaj kolaylığı ü Cihaz üzerinde bağlantı göstergeleri ( kırmızı=sıcak, mavi=soğuk ) ü Özel wax elemanı ile sıcaklık değişimlerine hızlı reaksiyon TWM-H ü Sıcaklık aralıklarında tam oransal ayar TWM-W / Domestik Kullanım ü Çeşitli besleme suyu sıcaklık şartına rağmen her zaman sabit karışım suyu sıcaklığı ü Basit yapısı ile güvenli kullanım ü Sıcak veya soğuk suyun kesilmesi durumunda 1, 5 sn’de hattı kesme TWM-W ü 35 C ile 60 C arasında ayar aralığı

TWM-W Vanaları Uygulama Örneği ü Domestik Sıcak Su Sisteminde Kullanım

TWM-H Vanaları Uygulama Örneği ü Boyler Sisteminde Kullanım

MTCV ve TWM Vanaları Uygulama Örneği ü Karışım Vanası ile Beraber Domestik Sıcak Su Sirkülasyon Sisteminde Kullanım
