Ciências da Natureza e suas Tecnologias - Física Ensino Médio, 2ª Série Leis da Refração

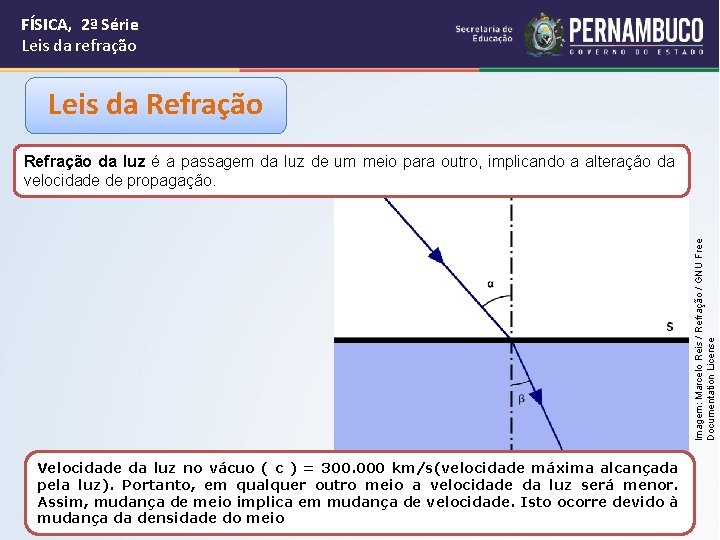

FÍSICA, 2ª Série Leis da refração Leis da Refração Imagem: Marcelo Reis / Refração / GNU Free Documentation License Refração da luz é a passagem da luz de um meio para outro, implicando a alteração da velocidade de propagação. Velocidade da luz no vácuo ( c ) = 300. 000 km/s(velocidade máxima alcançada pela luz). Portanto, em qualquer outro meio a velocidade da luz será menor. Assim, mudança de meio implica em mudança de velocidade. Isto ocorre devido à mudança da densidade do meio

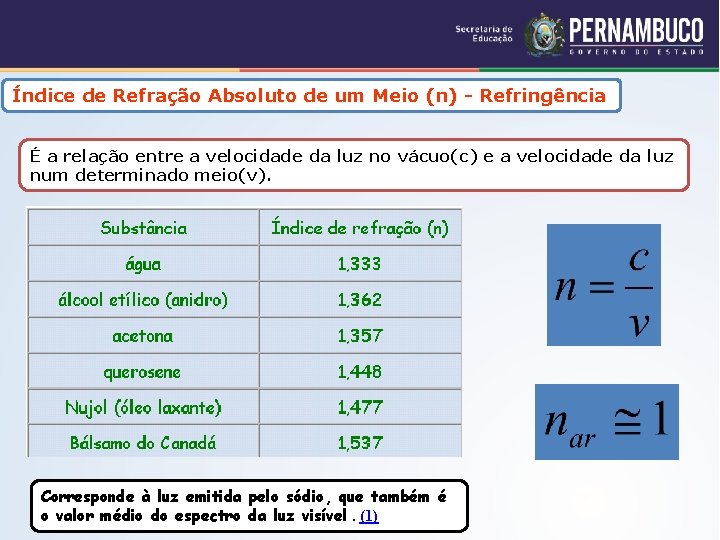

Índice de Refração Absoluto de um Meio (n) - Refringência É a relação entre a velocidade da luz no vácuo(c) e a velocidade da luz num determinado meio(v). Corresponde à luz emitida pelo sódio, que também é o valor médio do espectro da luz visível. (1)

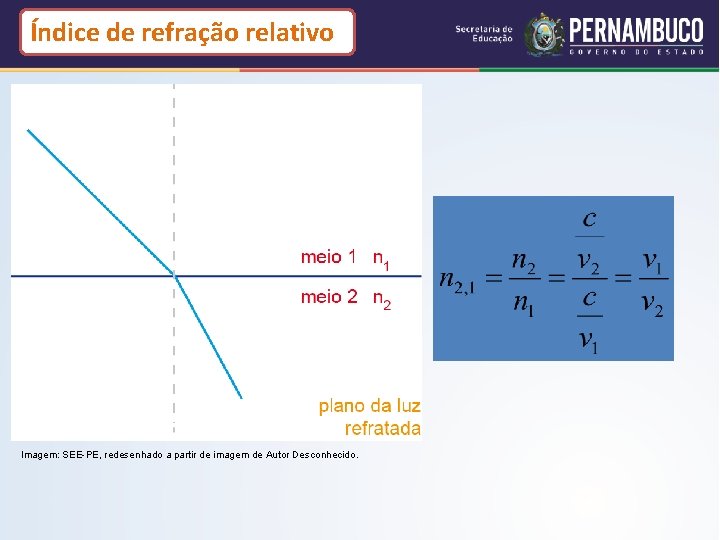

Índice de refração relativo Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

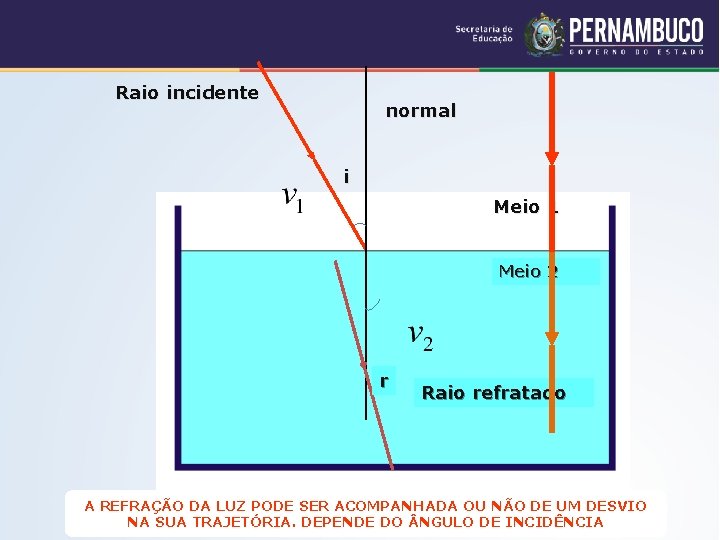

Raio incidente normal i Meio 1 Meio 2 r Raio refratado A REFRAÇÃO DA LUZ PODE SER ACOMPANHADA OU NÃO DE UM DESVIO NA SUA TRAJETÓRIA. DEPENDE DO NGULO DE INCIDÊNCIA

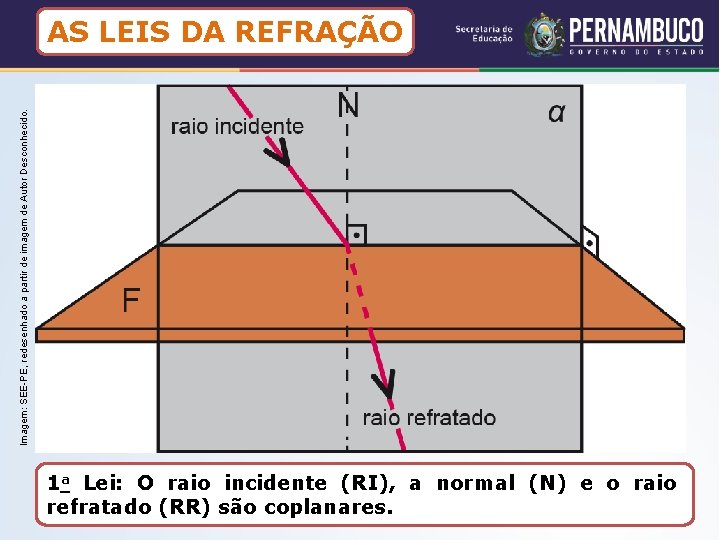

Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido. AS LEIS DA REFRAÇÃO 1 a Lei: O raio incidente (RI), a normal (N) e o raio refratado (RR) são coplanares.

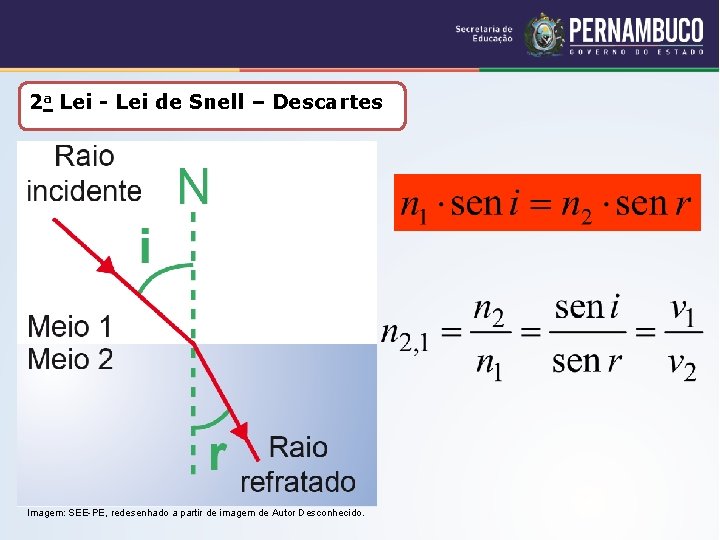

2 a Lei - Lei de Snell – Descartes Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

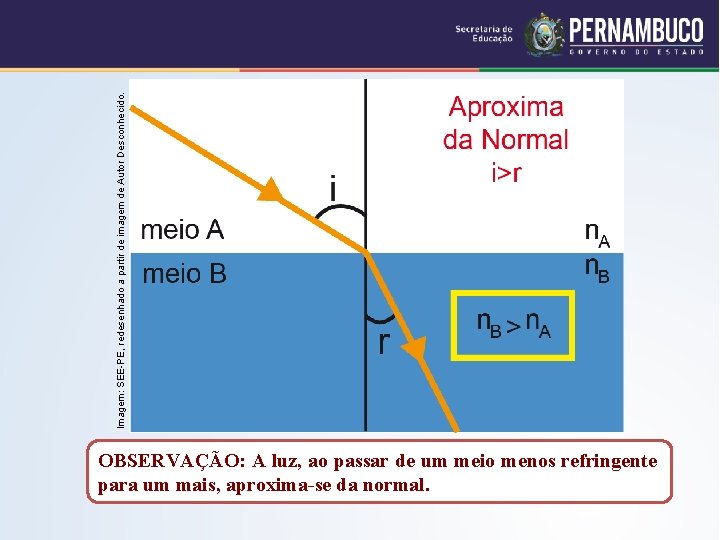

Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido. OBSERVAÇÃO: A luz, ao passar de um meio menos refringente para um mais, aproxima-se da normal.

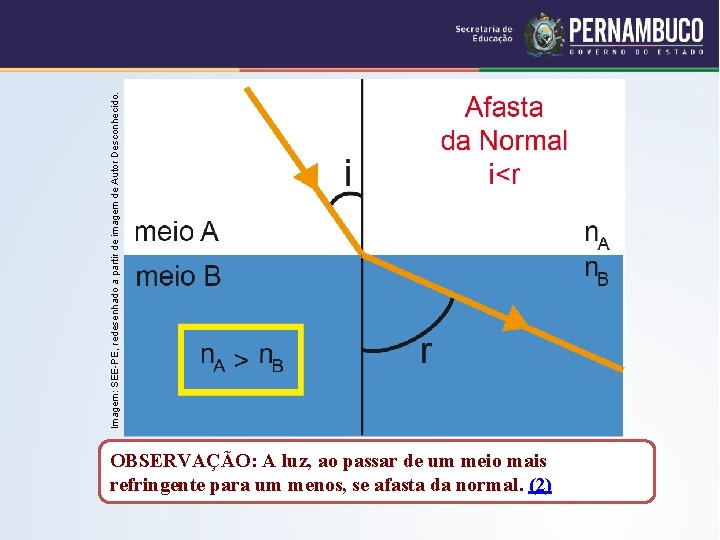

Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido. OBSERVAÇÃO: A luz, ao passar de um meio mais refringente para um menos, se afasta da normal. (2)

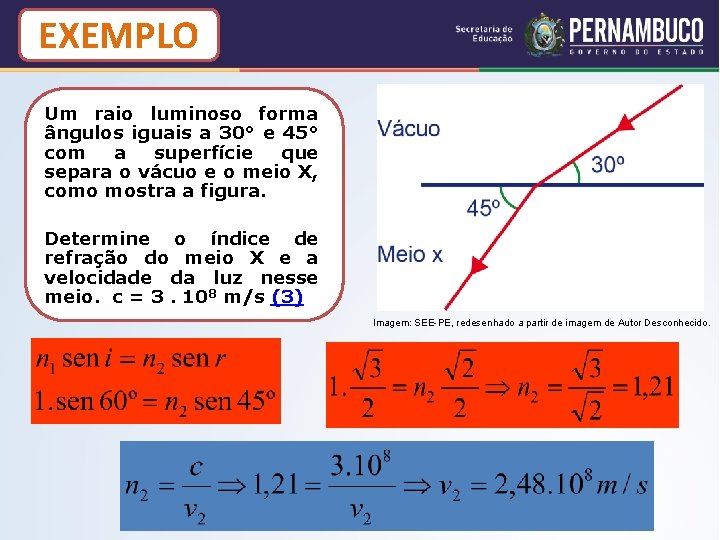

EXEMPLO Um raio luminoso forma ângulos iguais a 30° e 45° com a superfície que separa o vácuo e o meio X, como mostra a figura. Determine o índice de refração do meio X e a velocidade da luz nesse meio. c = 3. 108 m/s (3) Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

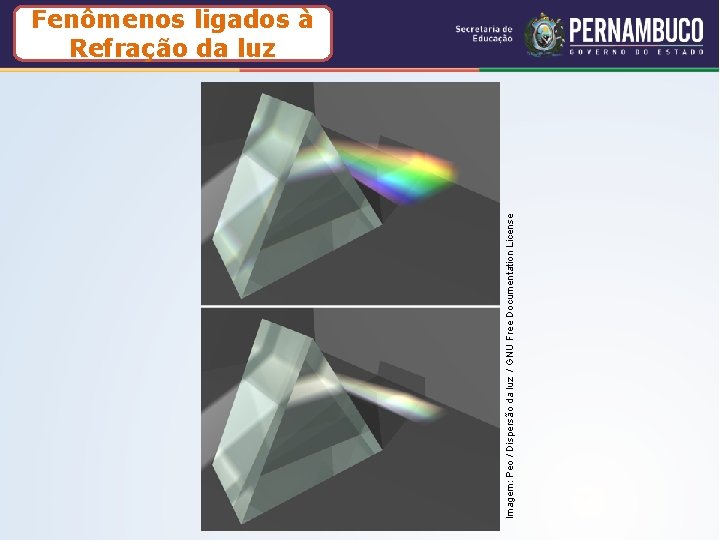

Imagem: Peo / Dispersão da luz / GNU Free Documentation License Fenômenos ligados à Refração da luz

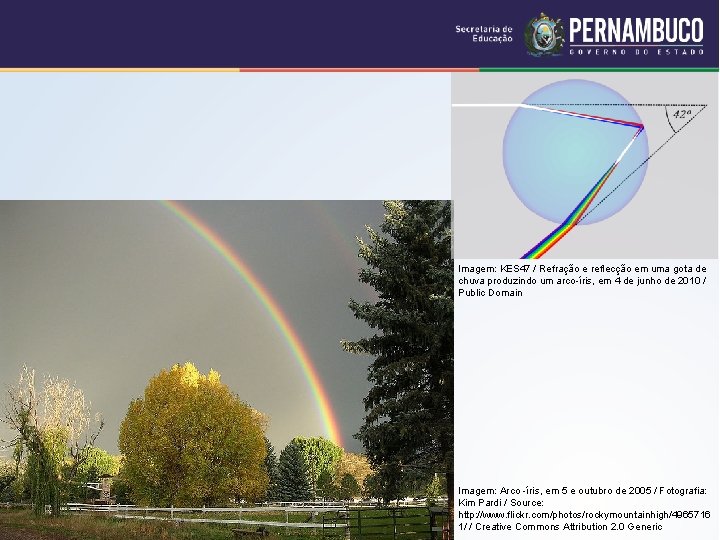

Imagem: KES 47 / Refração e reflecção em uma gota de chuva produzindo um arco-íris, em 4 de junho de 2010 / Public Domain Imagem: Arco -íris, em 5 e outubro de 2005 / Fotografia: Kim Pardi / Source: http: //www. flickr. com/photos/rockymountainhigh/4965716 1/ / Creative Commons Attribution 2. 0 Generic

Imagem: Piscina / Fotografia: Ranjithsiji / Creative Commons Atribuição. Partilha nos Termos da Mesma Licença 3. 0 Unported POSIÇÃO APARENTE A refração da luz faz com que uma piscina pareça ser rasa.

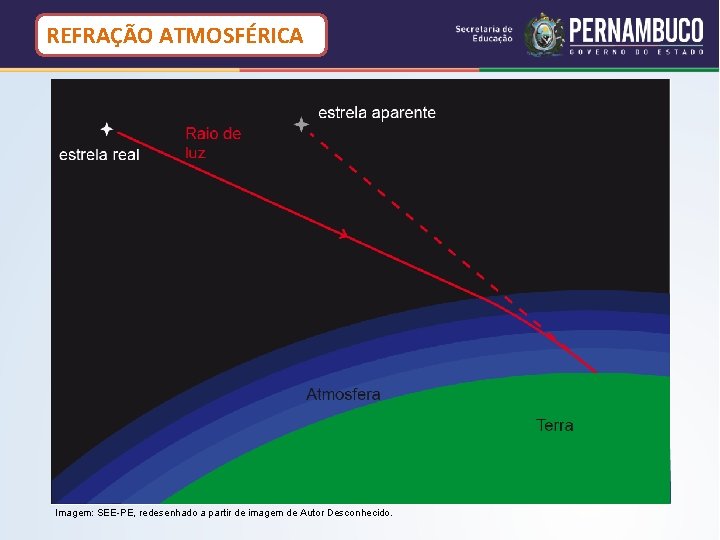

REFRAÇÃO ATMOSFÉRICA Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

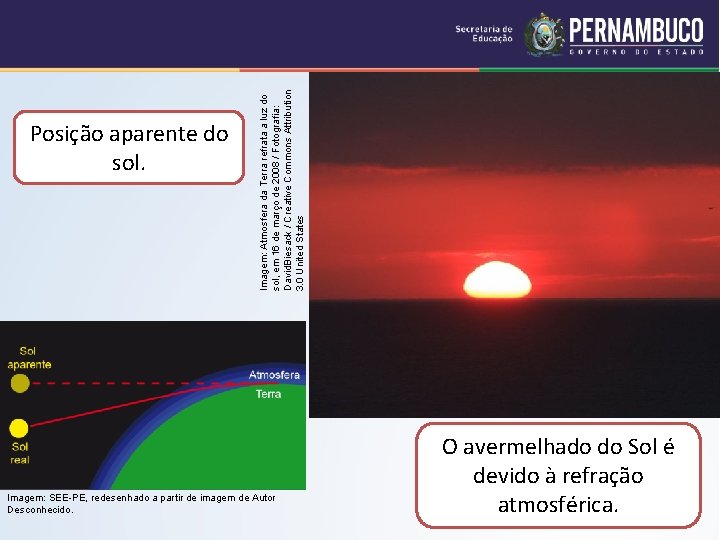

Imagem: Atmosfera da Terra refrata a luz do sol, em 16 de março de 2008 / Fotografia: David. Biesack / Creative Commons Attribution 3. 0 United States Posição aparente do sol. Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido. O avermelhado do Sol é devido à refração atmosférica.

Imagem: Refração / Fotografia: Anton / GNU Free Documentation License Imagem: Refração, em dezembro de 2005 / Fotografia: Eurico Zimbres / Creative Commons Attribution-Share Alike 2. 5 Generic

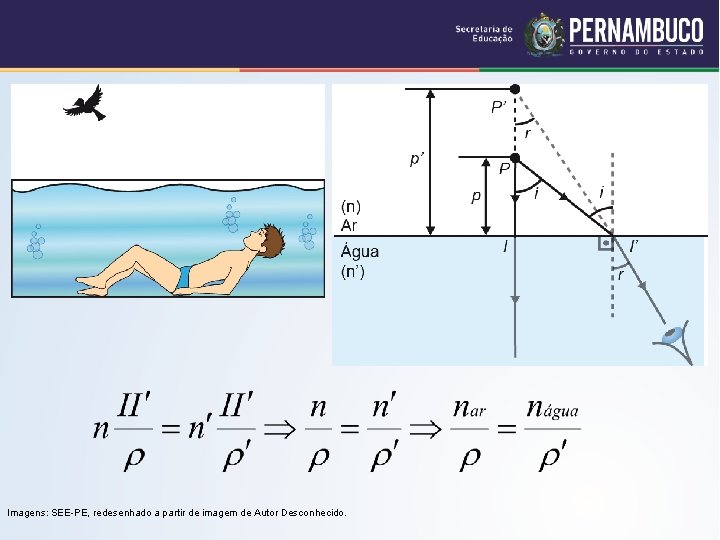

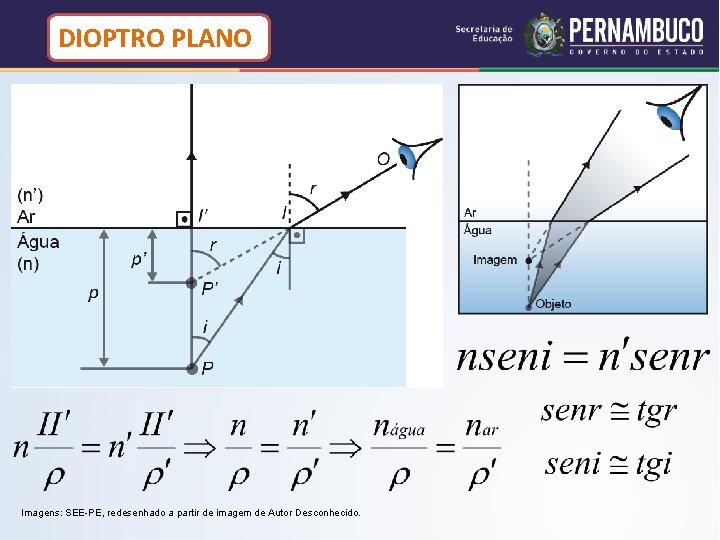

DIOPTRO PLANO Imagens: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

Imagens: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

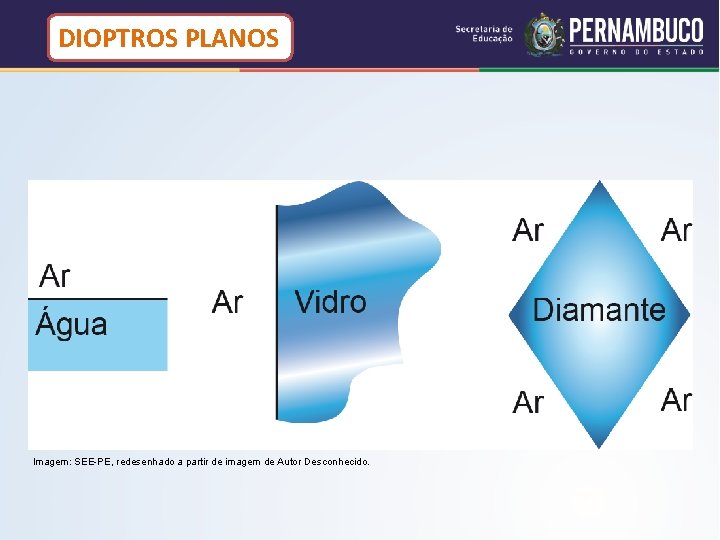

DIOPTROS PLANOS Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

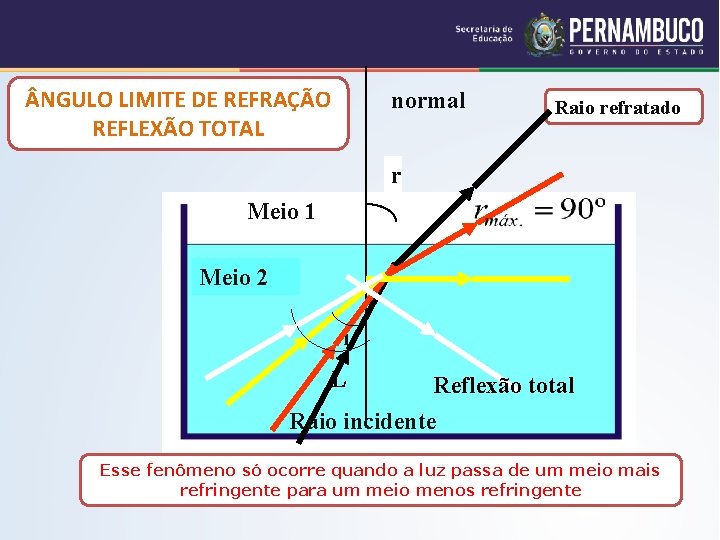

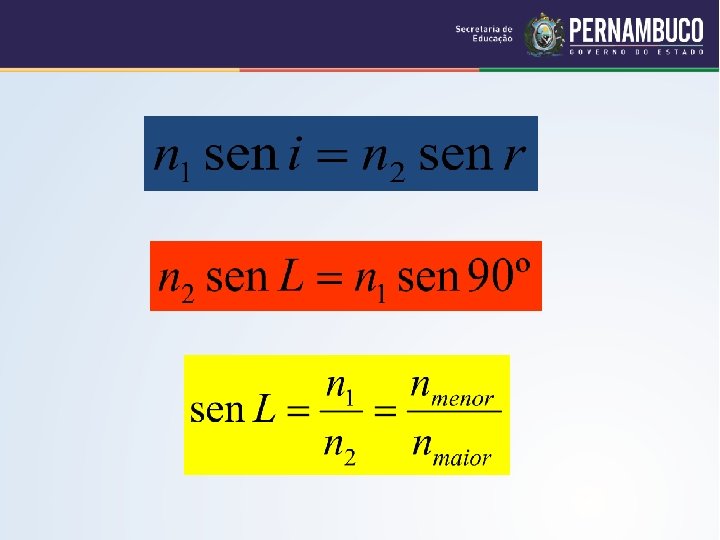

NGULO LIMITE DE REFRAÇÃO REFLEXÃO TOTAL normal Raio refratado r Meio 1 Meio 2 i L Reflexão total Raio incidente Esse fenômeno só ocorre quando a luz passa de um meio mais refringente para um meio menos refringente

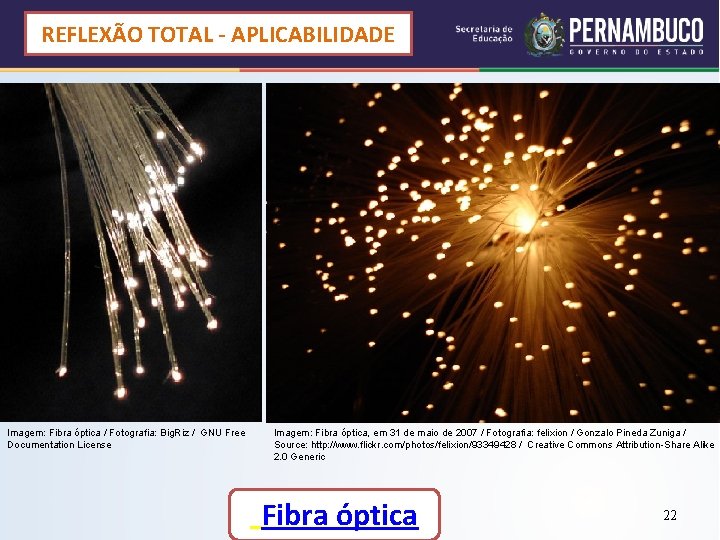

REFLEXÃO TOTAL - APLICABILIDADE Imagem: Fibra óptica / Fotografia: Big. Riz / GNU Free Documentation License Imagem: Fibra óptica, em 31 de maio de 2007 / Fotografia: felixion / Gonzalo Pineda Zuniga / Source: http: //www. flickr. com/photos/felixion/93349428 / Creative Commons Attribution-Share Alike 2. 0 Generic Fibra óptica 22

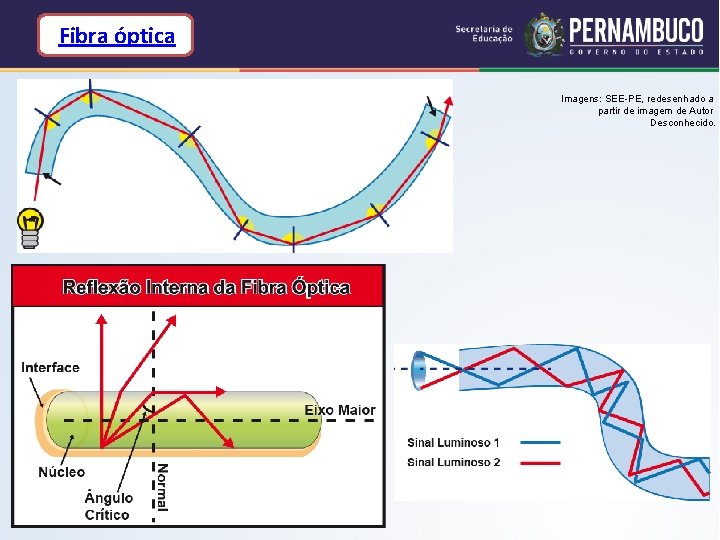

Fibra óptica Imagens: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

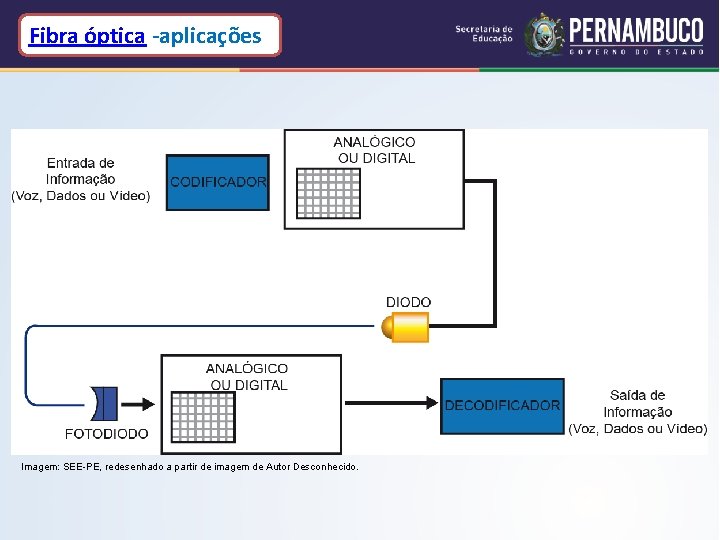

Fibra óptica -aplicações Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

Fibra Óptica: A Internet conectada pelo fundo dos Oceanos Imagem: Conexões mundiais através da internet / Autor: Chris Harrison / The copyright holder of this file allows anyone to use it for any purpose, provided that the copyright holder is properly attributed. Redistribution, derivative work, commercial use, and all other use is permitted.

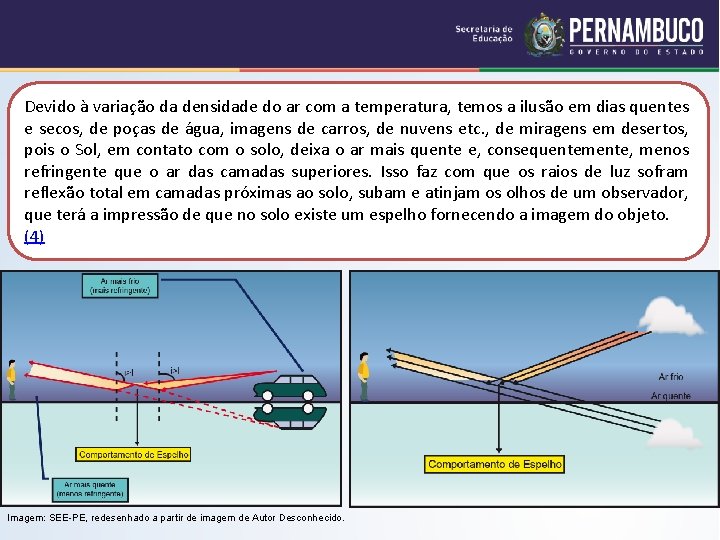

Devido à variação da densidade do ar com a temperatura, temos a ilusão em dias quentes e secos, de poças de água, imagens de carros, de nuvens etc. , de miragens em desertos, pois o Sol, em contato com o solo, deixa o ar mais quente e, consequentemente, menos refringente que o ar das camadas superiores. Isso faz com que os raios de luz sofram reflexão total em camadas próximas ao solo, subam e atinjam os olhos de um observador, que terá a impressão de que no solo existe um espelho fornecendo a imagem do objeto. (4) Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

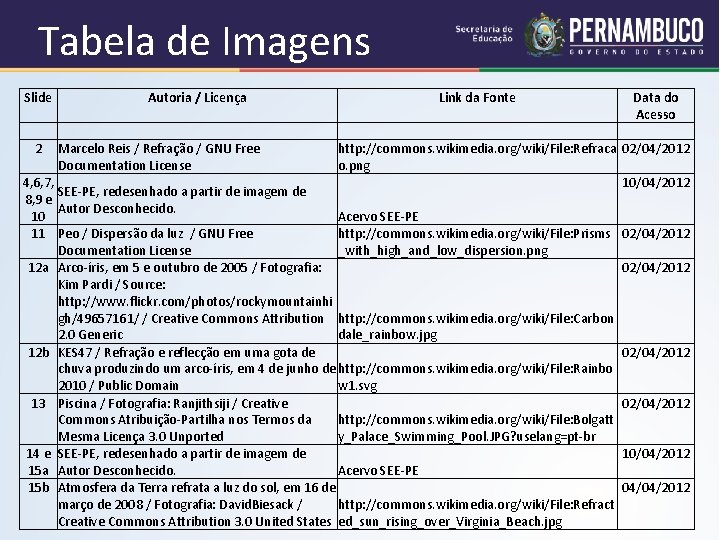

Tabela de Imagens Slide 2 Autoria / Licença Marcelo Reis / Refração / GNU Free Documentation License Link da Fonte Data do Acesso http: //commons. wikimedia. org/wiki/File: Refraca 02/04/2012 o. png 10/04/2012 4, 6, 7, SEE-PE, redesenhado a partir de imagem de 8, 9 e Autor Desconhecido. Acervo SEE-PE 10 11 Peo / Dispersão da luz / GNU Free http: //commons. wikimedia. org/wiki/File: Prisms Documentation License _with_high_and_low_dispersion. png 12 a Arco-íris, em 5 e outubro de 2005 / Fotografia: Kim Pardi / Source: http: //www. flickr. com/photos/rockymountainhi gh/49657161/ / Creative Commons Attribution http: //commons. wikimedia. org/wiki/File: Carbon 2. 0 Generic dale_rainbow. jpg 12 b KES 47 / Refração e reflecção em uma gota de chuva produzindo um arco-íris, em 4 de junho de http: //commons. wikimedia. org/wiki/File: Rainbo 2010 / Public Domain w 1. svg 13 Piscina / Fotografia: Ranjithsiji / Creative http: //commons. wikimedia. org/wiki/File: Bolgatt Commons Atribuição-Partilha nos Termos da Mesma Licença 3. 0 Unported y_Palace_Swimming_Pool. JPG? uselang=pt-br 14 e SEE-PE, redesenhado a partir de imagem de 15 a Autor Desconhecido. Acervo SEE-PE 15 b Atmosfera da Terra refrata a luz do sol, em 16 de http: //commons. wikimedia. org/wiki/File: Refract março de 2008 / Fotografia: David. Biesack / Creative Commons Attribution 3. 0 United States ed_sun_rising_over_Virginia_Beach. jpg 02/04/2012 10/04/2012 04/04/2012

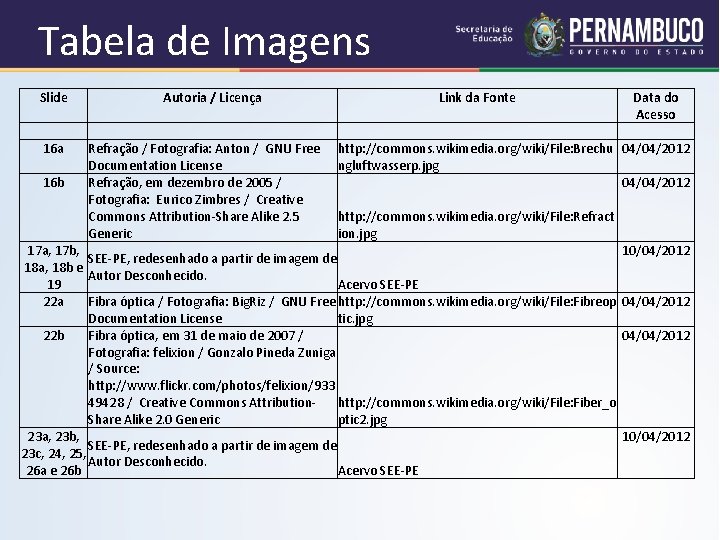

Tabela de Imagens Slide 16 a 16 b Autoria / Licença Refração / Fotografia: Anton / GNU Free Documentation License Refração, em dezembro de 2005 / Fotografia: Eurico Zimbres / Creative Commons Attribution-Share Alike 2. 5 Generic Link da Fonte Data do Acesso http: //commons. wikimedia. org/wiki/File: Brechu 04/04/2012 ngluftwasserp. jpg 04/04/2012 http: //commons. wikimedia. org/wiki/File: Refract ion. jpg 17 a, 17 b, SEE-PE, redesenhado a partir de imagem de 18 a, 18 b e Autor Desconhecido. Acervo SEE-PE 19 22 a Fibra óptica / Fotografia: Big. Riz / GNU Free http: //commons. wikimedia. org/wiki/File: Fibreop Documentation License tic. jpg 22 b Fibra óptica, em 31 de maio de 2007 / Fotografia: felixion / Gonzalo Pineda Zuniga / Source: http: //www. flickr. com/photos/felixion/933 49428 / Creative Commons Attributionhttp: //commons. wikimedia. org/wiki/File: Fiber_o Share Alike 2. 0 Generic ptic 2. jpg 23 a, 23 b, SEE-PE, redesenhado a partir de imagem de 23 c, 24, 25, Autor Desconhecido. Acervo SEE-PE 26 a e 26 b 10/04/2012 04/04/2012 10/04/2012
