CAPACITORES Armazena energia num campo eltrico acumulando um
- Slides: 12
CAPACITORES Armazena energia num campo elétrico, acumulando um desequilíbrio interno de carga elétrica

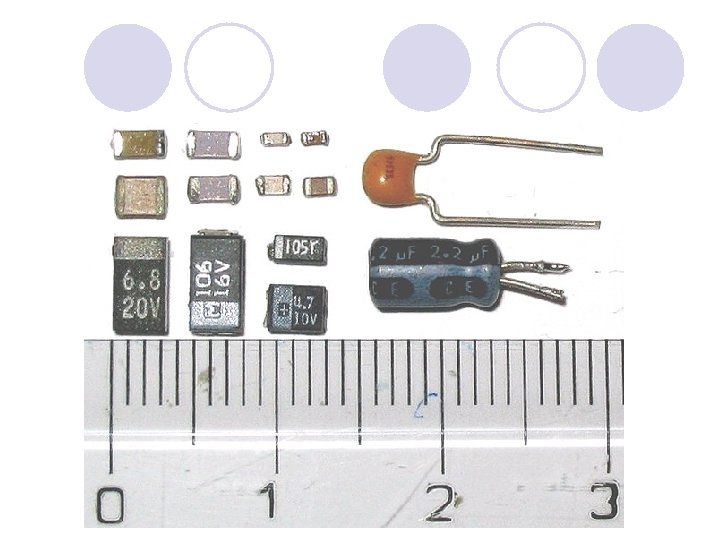

CAPACITORES – Uma visão Geral l Os formatos típicos consistem em dois eletrodos ou placas que armazenam cargas opostas. Estas duas placas são condutoras e são separadas por um isolante ou por um dielétrico. A carga é armazenada na superfície das placas, no limite com o dielétrico. Devido ao fato de cada placa armazenar cargas iguais, porém opostas, a carga total no dispositivo é sempre zero.

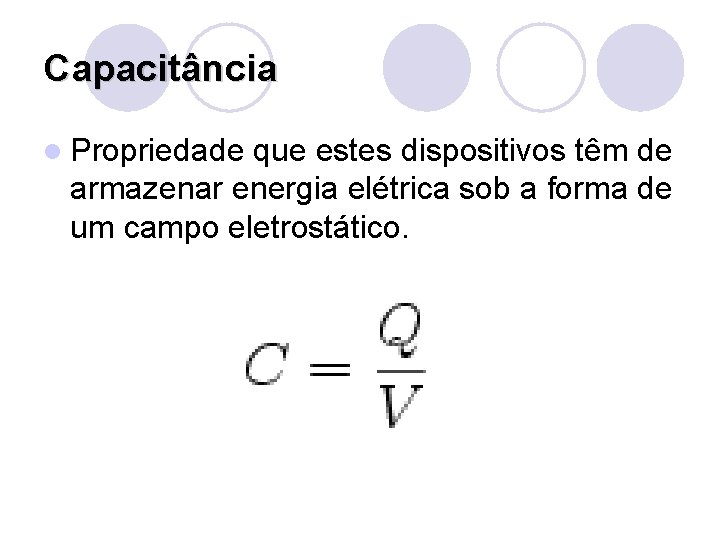

Capacitância l Propriedade que estes dispositivos têm de armazenar energia elétrica sob a forma de um campo eletrostático.
Exemplo 01 Um capacitor armazena em suas placas uma carga de 40 m. C, quando submetido a uma d. d. p. de 20 V. Determine a capacitância desse capacitor. O que aconteceria, com a d. d. p. e com sua capacitância, se aproximarmos em duas vezes as placas do capacitor?
l. A equação anterior é exata somente para valores de Q muito maiores que a carga do elétron (e = 1, 602 × 10 -19 C). Por exemplo, se uma capacitância de 1 p. F fosse carregada a uma tensão de 1 µV, a equação perderia uma carga Q = 10 -19 C, mas isto seria impossível já que seria menor do que a carga em um único elétron.
C= 1. A 4. π. k 0 d C = ε 0. A d ε 0 = 8, 85. 10 -12 C²/N. m²
Exemplo 02 Um capacitor de placas paralelas, separadas por uma distância d, possui capacitância de 4, 0 p. F. Sabendo que a área de suas placas é de 1, 0. 10 -2 m², e que cada placa armazena uma carga (em módulo) de 10μC, determine: a) a voltagem aplicada as suas placas.
b) a distância d entre as placas do capacitor. c) a intensidade do campo elétrico criado entre as placas

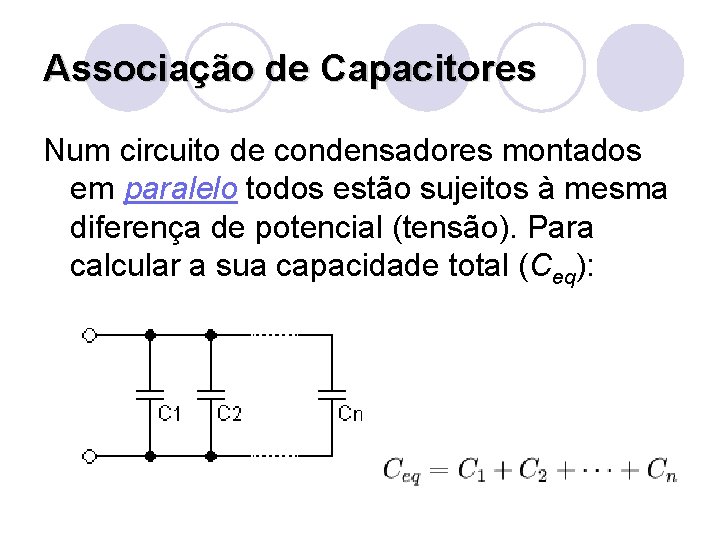

Associação de Capacitores Num circuito de condensadores montados em paralelo todos estão sujeitos à mesma diferença de potencial (tensão). Para calcular a sua capacidade total (Ceq):

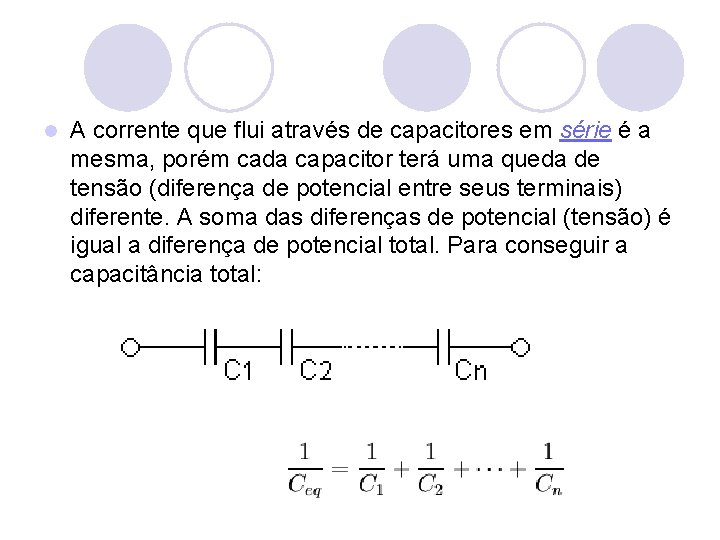

l A corrente que flui através de capacitores em série é a mesma, porém cada capacitor terá uma queda de tensão (diferença de potencial entre seus terminais) diferente. A soma das diferenças de potencial (tensão) é igual a diferença de potencial total. Para conseguir a capacitância total:
Exemplo 03 l Na figura abaixo, cada capacitor tem capacitância C = 11 m. F. Entre os pontos A e B existe uma diferença de potencial de 10 V. Qual é a carga total armazenada no circuito?
