CLASIFICACION DE COMPONENTES ELECTRÓNICOS SIMBOLOGIA

Componenetes Electronicos DEFINICION: Son dispositivos que transportan, controlan, seleccionan, dirigen, conmutan, almacenan, manipulan, reciclan, modulan y aprovechan la corriente electrica.

Clasificacion de Componentes

1. Componentes pasivos 1. 1 Pasivos lineales 1. 2 Electromecanicos 2. Componentes activos 2. 1 Semiconductores 2. 2 Transductores

1. Componente Pasivo DEFINICION: Un componente pasivo es aquel elemento que no contribuye con la ganancia de energia o amplificacion para un circuito o sistema eléctrico. No tiene accion de control y necesitan una señal para que ejecuten su funcion. A. RESISTENCIAS B. CAPACITORES O CONDENSADORES C. BOBINAS D. TRANSFORMADORES E. ELECTROMECANICOS

1. 1 Pasivos lineales Su comportamiento es expresado a través de la relación lineal entre voltaje y corriente, es propia e independiente ; o sea no se pueden expresar en terminos de otro elemento. Si aumenta o disminuye el voltaje, la corriente tambien aumenta en la misma proporción y viceversa. A. RESISTENCIAS B. CAPACITORES O CONDENSADORES C. BOBINAS D. TRANSFORMADORES

a)Resistencias. Son componentes eléctricos en los que la tensión instantánea aplicada es proporcional a la intensidad de corriente que circula por ellos. Su unidad de medida es el ohmio (Ω).

1. 2 Resistencias

Tipos de resistencias Las resistencias pueden dividir en tres grupos: a)Resistencias lineales fija: su valor de resistencia es constante y está predeterminado por el fabricante. b)Resistencias variables: su valor de resistencia puede variar dentro de unos límites. c)Resistencias no lineales: su valor de resistencia varia de forma no lineal dependiendo de distintas magnitudes fisicas (temperatura, luminosidad, etc. ). SIMBOLOS

RESISTENCIAS LINEALES Se encuentran en una gama de valoes , desde 0. 1 hasta 12000 . Con tolerancia estándar del 10% en disipaciones de ½ , 1/4 , 1/8 , 1, 2 , 10 Y 25 Watts. Sus principales aplicaciones se encuentran en telefonia, audio y fuentes de pode. CARACTERISTICAS. v. Encapsulado en porcelana son alto dieléctrico. v. Núcleo de fibra de vidrio. v. Utiles para montaje horizontal y vertical en tablillas de circuito impreso o alambrado a mano. v. Presistentes a solventes. v. Rápida disipacioón del calor generado. v. Temperatura - 55 a +275 grados C-

http: //member RESISTENCIAS LINEALES s. fortunecity. e DE CARBÓN: METÁLICAS: s/telectronica/ clasifi 1. htm#m De capa. arca 2 De capa. De película. Bobinadas. Resistencias de carbón Es el tipo más utilizado y el material base en su construcción es el carbón o grafito. Son de pequeño tamaño y baja disipación de potencia. Según el proceso de fabricación y su constitución interna se clasifican en v Resistencias aglomeradas v Resistencias de capa de carbón.

Resistencias metálicas Estas resistencias están constituidas por metales, óxidos y aleaciones metálicas como material base. Según el proceso de fabricación y aplicación a la que se destinan las podemos clasificar en : v resistencias de capa metálica, v resistencias de película metálica v bobinadas

RESISTENCIAS VARIABLES Estas resistencias pueden variar su valor dentro de unos límites. Para ello se les ha añadido un tercer terminal unido a un contacto móvil que puede desplazarse sobre el elemento resistivo proporcionando variaciones en el valor de la resistencia. Este tercer terminal puede tener un desplazamiento angular (giratorio) o longitudinal (deslizante). Según su función en el circuito estas resistencias se denominan: v. POTENCIOMETRO v. TRIMERS v. REOSTATOS

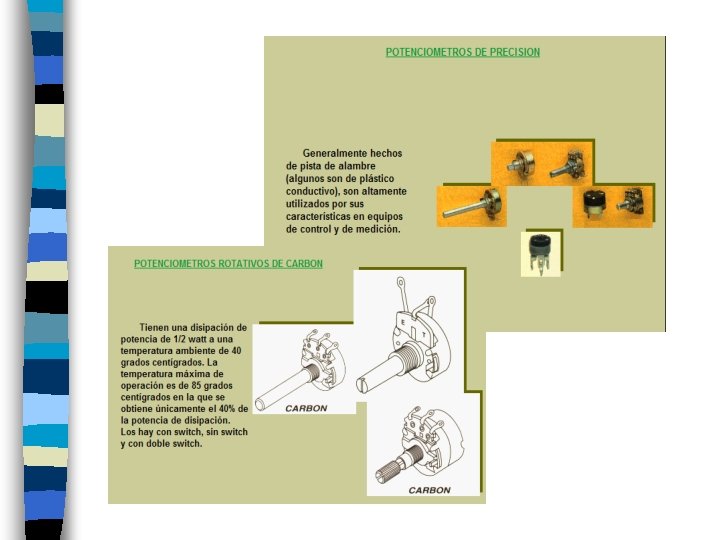

Potenciómetros: se aplican en circuitos donde la variación de resistencia la efectúa el usuario desde el exterior (controles de audio, video, etc. ).

Preset óTrimmers, : se diferencian de las anteriores en que su ajuste es definitivo en el circuito donde van aplicadas. Su acceso está limitado al personal técnico (controles de ganancia, polarización, etc. ).

Reóstatos: son resistencias variables en las que uno de sus terminales extremos está electricamente anulado. Tanto en un potenciómetro como un trimmer, al dejar unos de sus terminales extremos al aire, su comportamiento será el de un reóstato, aunque estos están diseñados para soportar grandes corrientes.

RESISTENCIAS NO LINEALES Estas resistencias se caracterizan porque su valor ohmico, que varía de forma no lineal, es función de distintas magnitudes físicas como puede ser la temperatura, tensión, luz, campos magnéticos, etc. . Así estas resistencias están consideradas como sensores. Entre las más comunes podemos destacar las siguientes: Termisores, varistores fotoresistores

Termistores Estas resistencias, cambian su valor ohmico con la temperatura. Resistencias NTC Esta resistencia se caracteriza por su disminución del valor resistivo a medida que aumenta la temperatura, por tanto presenta un coeficiente de temperatura negativo. Resistencias PTC Estas, se diferencian de las anteriores, por tener un coeficiente de temperatura positivo, de forma que su resistencia aumentará como consecuencia del aumento de la temperatura (aunque esto sólo se da en un margen de temperaturas).

VARISTORES Estos dispositivos (también llamados VDR) experimentan una disminución en su valor de resistencia a medida que aumenta la tensión aplicada en sus extremos. A diferencia de lo que ocurre con las NTC y PTC la variación se produce de una forma instantánea. Las aplicaciones más importantes de este componente se encuentran en: protección contra sobre tensiones, regulación de tensión y supresión de transitorios.

FOTORESISTENCIAS Estas resistencias, también conocidas como LDR, se caracteriza por su disminución de resistencia a medida que aumenta la luz que incide sobre ellas. Las principales aplicaciones de estos componentes: controles de iluminación, control de circuitos con relés, en alarmas, etc. .

Identificación de resistencias Para encontrar el valor nominal de las resistencias y su tolerancia es necesario determinar el grupo al que pertenecen, es decir, si son lineales fijas, variables, o no lineales. Estos valores son indicados en el cuerpo de la resistencia mediante el código de colores, o, el código de marcas. CÓDIGO DE COLORES Es el código con el que se regula el marcado de el valor nominal y tolerancia para resistencias fijas de carbón y metálicas de capa.

COLOR 1ª CIFRA 2ª CIFRA Nº DE CEROS TOLERANCIA (+/-%) PLATA - - 0, 01 10% ORO - - 0, 1 5% NEGRO - 0 - - MARRÓN 1 1 0 1% ROJO 2 2 00 2% NARANJA 3 3 000 - AMARILLO 4 4 0000 - VERDE 5 5 00000 - AZUL 6 6 000000 - VIOLETA 7 7 - - GRIS 8 8 - - BLANCO 9 9 - -

CÓDIGO DE MARCAS Como en el marcas es componente resistencias, variables. caso del código de colores, el objetivo del código de el marcado de el valor nominal y tolerancia del y, aunque se puede aplicar a cualquier tipo de es típico encontrarlo en resistencias bobinadas y Como valor nominal podemos encontrarnos con tres, cuatro, o cinco caracteres formados por la combinación de dos, tres, o cuatro números y una letra, de acuerdo con las cifras significativas del valor nominal. La letra del código sustituye a la coma decimal, y representa el coeficiente multiplicador segun la siguiente correspondencia: LETRA CÓDIGO R K M G T COEFICIENTE MULTIPLICADOR x 103 x 106 x 109 x 1012

Como ejemplo estas son algunas de los posibles marcados en resistencias a partir del código de marcas: Valor de la resistencia en ohmios Código de marcas 0, 1 R 10 10 K 3, 32 3 R 32 2, 2 M 2 M 2 59, 04 59 R 04 1 G 1 G 590, 4 590 R 4 2, 2 T 2 T 2 5, 90 K 5 K 9 10 T

b)Capacitores Los capacitores son componentes que están diseñados con el fin de almacenar energía electrostática o presentar una capacidad eléctrica determinada. Su unidad de medida es el Faradio aunque por las limitaciones características de los mismos se usan distintos submúltiplos (mili, m / micro, µ / nano, n / pico, p ).

Tipos de capacitores -Condensadores fijos: Estos condensadores tienen una capacidad fija determinada por el fabricante y su valor no se puede modificar. Sus características dependen principalmente del tipo de dieléctrico utilizado, de tal forma que los nombres de los diversos tipos se corresponden con los nombres del dieléctrico usado. De esta forma podemos distinguir los siguientes tipos: 1 Electroliticos 2. Tantaleo 4, 5. Poliéster y Poliestireno 3 Poli carbonato 6 Ceramicos

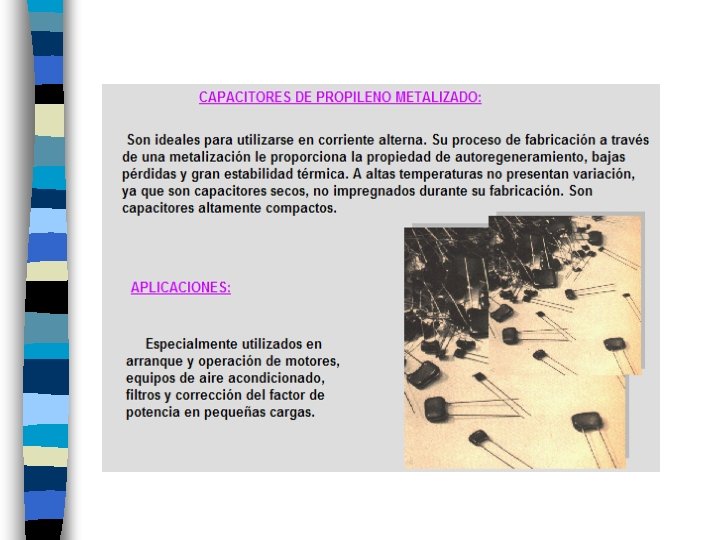

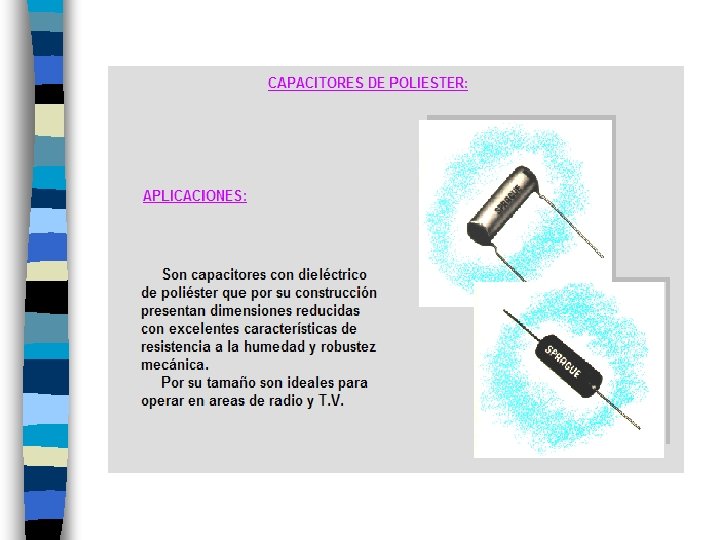

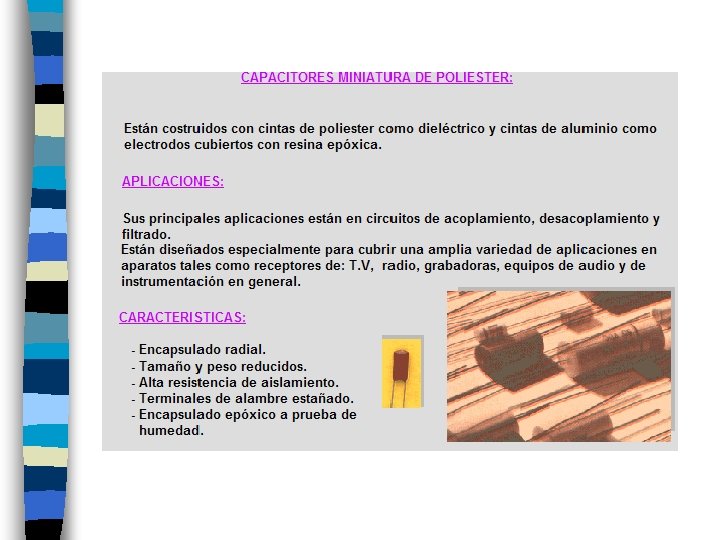

Condensadores de plástico Estos condensadores se caracterizan por las altas resistencias de aislamiento y elevadas temperaturas de funcionamiento. Según el proceso de fabricación podemos diferenciar entre los de tipo k y tipo MK, que se distinguen por el material de sus armaduras (metal en el primer caso y metal vaporizado en el segundo). Según el dieléctrico usado se pueden distinguir estos tipos comerciales: KS: styroflex, constituidos por láminas de metal y poliestireno como dieléctrico. KP: formados por láminas de metal y dieléctrico de polipropileno. MKP: dieléctrico de polipropileno y armaduras de metal vaporizado. MKY: dieléctrco de polipropileno de gran calidad y láminas de metal vaporizado. MKT: láminas de metal vaporizado y dieléctrico de teraftalato de polietileno (poliéster). MKC: makrofol, metal vaporizado para las armaduras y policarbonato para el dieléctrico.

Condensadores cerámicos El dieléctrico utilizado por estos condensadores es la cerámica, siendo el material más utilizado el dióxido de titanio. Este material confiere al condensador grandes inestabilidades

Condensadores de mica El dieléctrico utilizado en este tipo de condensadores es la mica o silicato de aluminio y potasio y se caracterizan por bajas pérdidas, ancho rango de frecuencias y alta estabilidad con la temperatura y el tiempo.

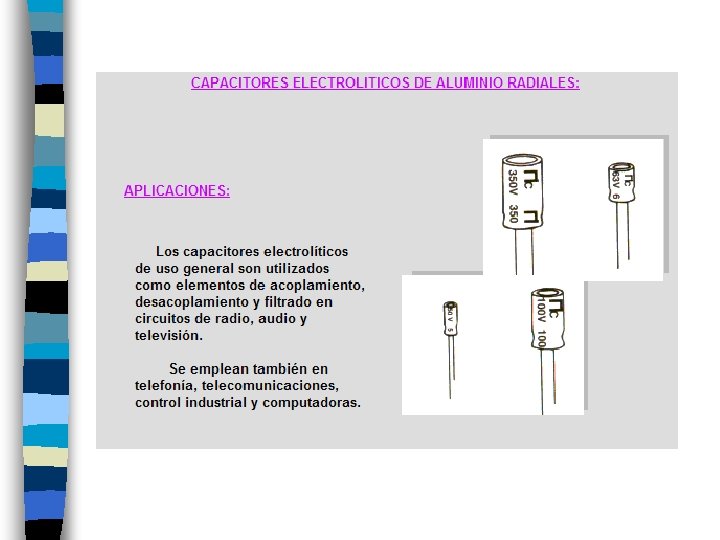

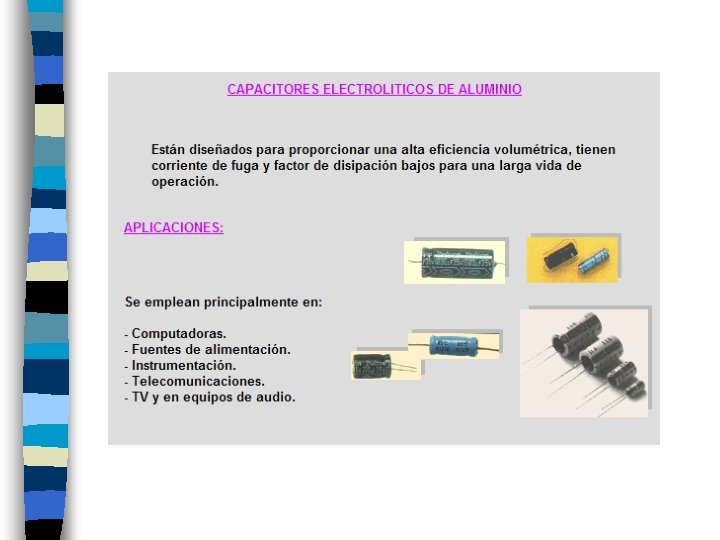

Condensadores electrolíticos En estos condensadores una de las armaduras es de metal mientras que la otra está constituida por un conductor iónico o electrolito. Presentan unos altos valores capacitivos en relación al tamaño y en la mayoría de los casos aparecen polarizados. Podemos distinguir dos tipos: -Electrolíticos de aluminio: la armadura metálica es de aluminio y el electrolito de tetraborato armónico. -Electrolíticos de tántalo: el dieléctrico está constituido por óxido de tántalo y nos encontramos con mayores valores capacitivos que los anteriores para un mismo tamaño. Por otra parte las tensiones nominales que soportan son menores que los de aluminio y su coste es algo más elevado.

Condensadores cerámicos tipo placa

Condensadores cerámicos tipo disco

Condensadores electrolíticos Estos condensadores siempre indican la capacidad en microfaradios y la máxima tensión de trabajo en voltios. Dependiendo del fabricante también pueden venir indicados otros parámetros como la temperatura y la máxima frecuencia a la que pueden trabajar. Tenemos que poner especial atención en la identificación de la polaridad. Las formas más usuales de indicación por parte de los fabricantes son las siguientes:

Condensadores de tántalo. Actualmente estos condensadores no usan el código de colores. Su capacidad se indica en microfaradios y la máxima tensión de trabajo en voltios. El terminal positivo se indica con el signo +:

Condensadores de plástico.

Capacitores variables Estos condensadores presentan una capacidad que podemos variar entre ciertos límites, su aplicación esta relacionada con la variación de la frecuencia (por ejemplo sintonizadores); Los condensadores ajustables o trimmers, que normalmente son ajustados una sola vez se utilizan para aplicaciones de reparación.

Condensadores variables: Existen dos tipos: Condensadores ajustables o trimmers: que normalmente son ajustados una sola vez se utilizan para aplicaciones de reparación. Su capacitancia varia , por la variacion de la distancia entre placas. Capacitor variable: se puede ajustar continuamente la capacidad siempre que se quiera variar el funcionamiento del circuito. Su variacion de capacitancia se da por la entrada de area de las placas moviles a las placas fijas que los componen

c)Bobina Se le llama asi a un arrollamiento de alambre formando espiras , al aplicarle una corriente alterna adquiere la propiedad de inductancia(se genera un campo magnetico el cual induce una corriente) , por lo cual tambien es llamado inductor

Una segunda clasificacion es por la frecuencia a utilizar del circuito: Radio Frecuendia: Nucleo de aire, gama audible Audio frecuencia: Nucleo metalico, mayor de 20 k. Hz

d)Transformador Dispositivo capaz de transferir energia de un circuito a otro sin conexión fisica entre ellos, se transfire mediante campos magneticos generado e induccion mutua • Tiene 4 o mas terminales • Es un par de Bobinas acopladas magneticamente. SUS COMPONENTES BASICOS SON: Núcleo Devanado Primario Devanado Secundario

Clasificación de transformadores. A. B. C. D. TIPO DE NÚCLEO TIPO DE CONSTRUCCIÓN. TIPO DE APLICACIÓN. POR SU FUNCIÓN. TIPOS DE NÚCLEO. 1. Hierro laminado: se tiene menos perdidas de energía 1. Aire: en ocaciones tiene de soporte cartón parafinado, plástico o cerámica, pero estos materiales no tiene influencia en el funcionamiento del transformador. 1. Ferrita: es hiero pulverizado aglomerado con un aglutinante.

TIPOS DE CONSTRUCCIÓN. 1. 2. Abierto: tiene pérdidas por el aire. Cerrado: se encuentra acorazado y no acorazado. TIPOS DE APLICACIÓN. 1. 2. 3. Reductor: tambien llamado de bajada , en donde su devanado secundario es de mas baja tensión qu el primario. Elevador: el devanado secundario es de más alta tensión que el primario. De iglalacion ó aislamiento: sirve como aislamiento mecánico entre primario y secundario con igual tensión en el devanado primario y el secundario. POR SU FUNCIÓN. 1. 2. 3. De alimentación: frecuencia de 60 hz. y tensión de 127 v. El secundario tiene valores de 6, 12, 24, 36 v y otros necesarios De audio frecuencia: se intercala en un canal de audio comunicación de 20 hz a 20, 000 hz. Y es utíl como acoplo de impedancia para reducción de sonido. De radio frecuencia: para frecuencias muy altas a la entrada del receptor, dependiendo del canal en funcion como ejemplo: 550 -1600 Khz, canal comecial

POR SU FUNCIÓN. 4. 5. 6. 7. De frecuencia intermedia: transformador de igualación de alta frecuencia con la finalidad de estabilizar una frecuencia heterodina. (oscilación que induce una fuerza electromotriz constante en un circuito radiofonico) De antena: transformador de acoplamiento de impedancia entre la antena y el primer amplificador (adecuado para rango limitado de canal ejemplo : 88 -108 mhz) De oscilacion: transfomador ó autotransformador adecuado para resonar a una sola frecuencia específica como generador de ondas. De modulación: usado en transmisiones para acoplar una valvula moduladora, osea acoplar la señal de audio con la portadora para su modulación (AM ó FM) Autotransformador: transformador con un solo devanado y una conexión común, capas de dar valores en derivación.

PERDIDAS: 1. 2. 3. Perdidas de cobre: por la ley de Juole P= I 2 R parte de la energia se transforma en calor. Perdidas de foucault: las corientes inducidas en el hierro provocarán pérdidas por calentamiento del núcleo Histeresis: efecto que sobreviene a causa de la rápida inversión de la polaridad del núcleo, cada vez que el campo mágnetico se invierte. RELACION DE TRANSFORMACIÓN: La siguiente ecuacion relaciona el num. de espiras, la corriente que circula por ellas y la diferencia de potencia que existe en los extremos de los devanados. E: tensión s: devanado secunario s: Ep = Np = Is Es Ns Ip N: númeo de espiras p: devanado primario p: I: corriente electrica I:

1. 2 Electromecanicos Estos Componenetes ejecutan funciones electrica simples, apartir de movimientos mecanicos externos e internos. A. CONDUCTORES B. CIRCUITOS IMPRESOS C. INTERRUPTORES D. CONECTORES E. SOPORTES MECANICOS

2. Componente Activos DEFINICION: Es aquel que controla voltaje o corriente y puede crear una accion de amplificacion o de conmutacion, este es el intercambio de una señal entre dos estados en el circuito al que pertenecen. A. SEMICONDUCTORES B. a. DIODOS b. TRANSISTORES c. TIRISTORES d. CIRCUITOS INTEGRADOS TRANSDUCTORES El diodo no es verdaderamente un componenete activo , pues no amplifica, pero su naturaleza es semiconductora.

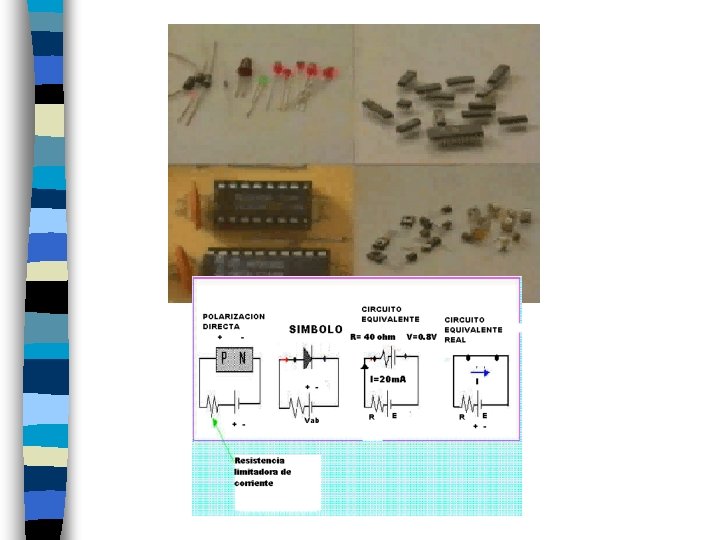

Diodos Dispositivo de dos terminales que permite el flujo de la correinte en una sola direccion. Por lo cual se dice que es unidireccional, puede se de germani o de silicio. Se clasifica según su aplicación. a) b) c) d) Diodo Zener Diodo Rectificador Led Diodo emisor de luz Fotodiodo.

Transistor Dispositivo de tres terminales constituido por tres cristales semiconductores. El cual nos permite amplificar una señal electrica y se utiliza como interruptor electronico. Se clasifican en: 1. Bipolares ( BJT) 2. Efecto de Campo (FET) a) JFET Transistores de efecto de campo de union b) MOSFET Transistores de efecto de campo semiconductor de Oxido

JFET BIPOLAR MOSFET

Tiristores Son aquellos elemento que se conforman con mas de cuatro cristales semiconductores. Actuan como circuitos abiertos, soportan voltajes especificos hasta su disparo, cuando es a encendido su disparo, disminuye su resistencia y permiten el flujo de corriente a pesar de ya no mantener el pulso de disparo, Se apagan hasta que la corriente se reduce a un nivel especifico o hasta que se disparan a apagado. Estos son: a) SCR Resctificadores controladores de silicio a) Diodo Shockley b) SCS Interruptor controlador de silicio c) Diac d) Triac e) UJT Transistor de unijuntura

Circuito integrado

Transductores Son componentes que convierten señales electricas en otras formas de energia o viceversa y permiten que los sistemas electronicos puedan interactuar con el mundo exterior. a) PILAS O BATERIAS b) MICROFONOS c) PARLATES O BOCINAS d) LAMPARAS e) MOTORES f) CRISTALES

Batería

Componentes Basicos de Un Circuito Electronico FUENTE DE ENERGIA ELEMENTOS CONDUCTORES DE CONTROL Y PROTECCION CONDUCTORES CARGA

Ley de Ohm
