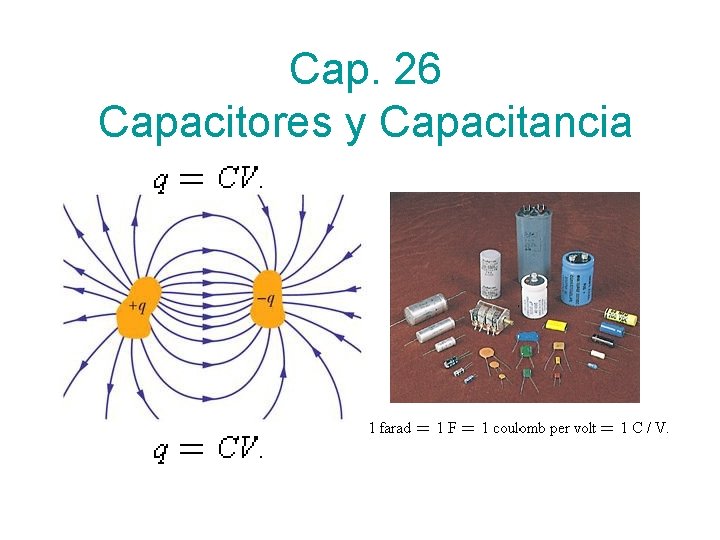

Cap. 26 Capacitores y Capacitancia

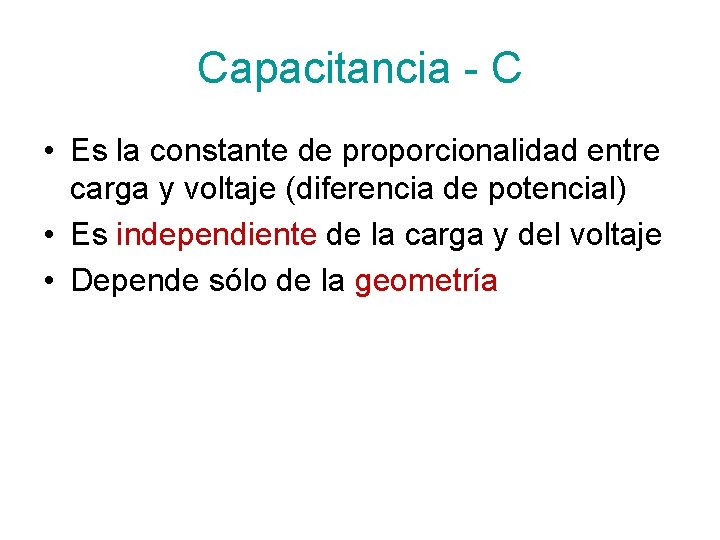

Capacitancia - C • Es la constante de proporcionalidad entre carga y voltaje (diferencia de potencial) • Es independiente de la carga y del voltaje • Depende sólo de la geometría
Ejemplo Más Importante Capacitor de Placas Paralelas

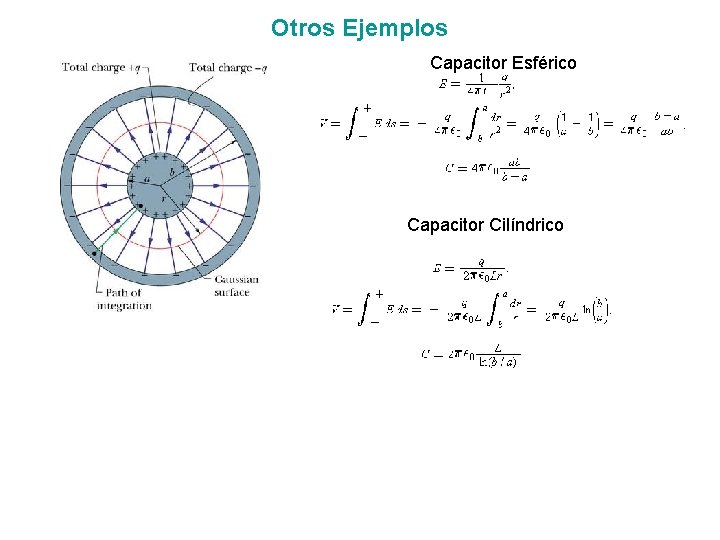

Otros Ejemplos Capacitor Esférico Capacitor Cilíndrico

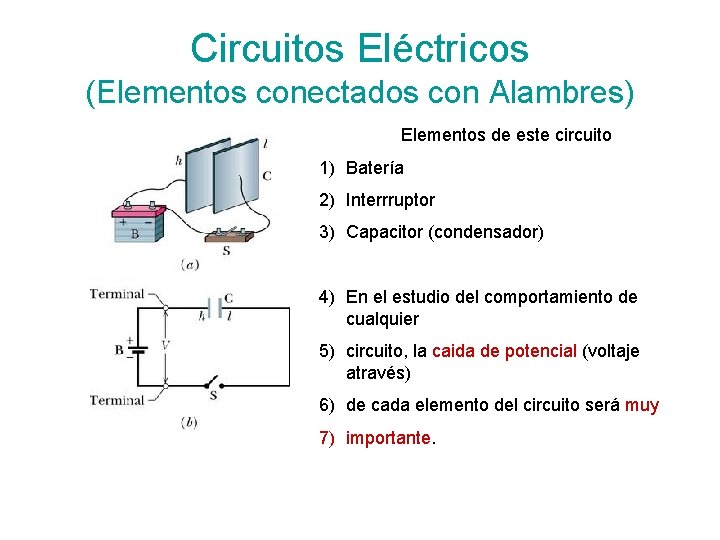

Circuitos Eléctricos (Elementos conectados con Alambres) Elementos de este circuito 1) Batería 2) Interrruptor 3) Capacitor (condensador) 4) En el estudio del comportamiento de cualquier 5) circuito, la caida de potencial (voltaje através) 6) de cada elemento del circuito será muy 7) importante.

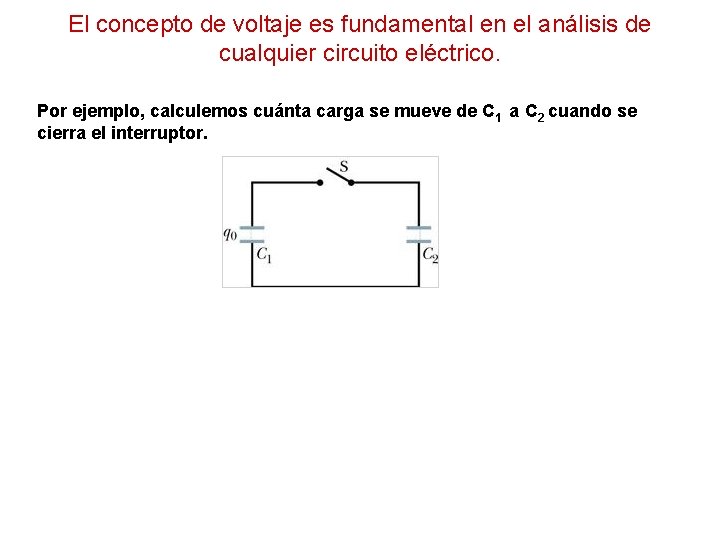

El concepto de voltaje es fundamental en el análisis de cualquier circuito eléctrico. Por ejemplo, calculemos cuánta carga se mueve de C 1 a C 2 cuando se cierra el interruptor.

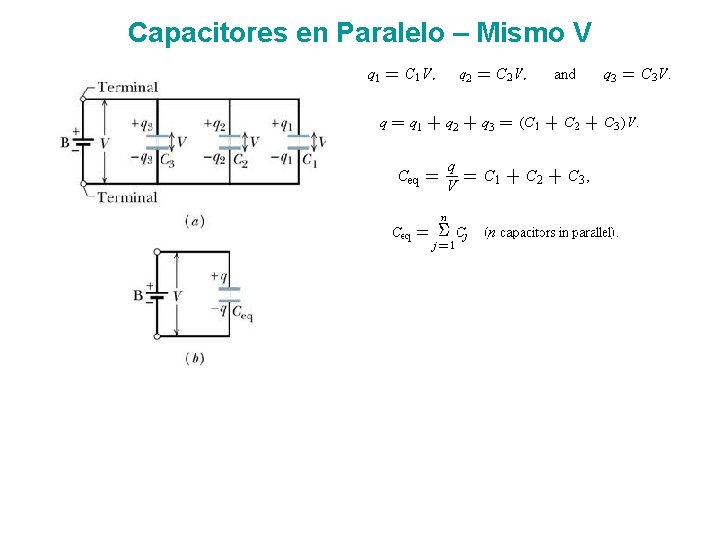

Capacitores en Paralelo – Mismo V

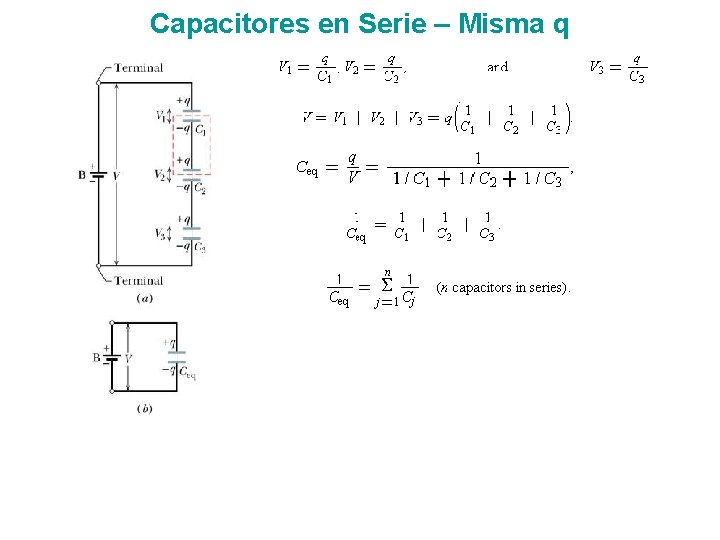

Capacitores en Serie – Misma q

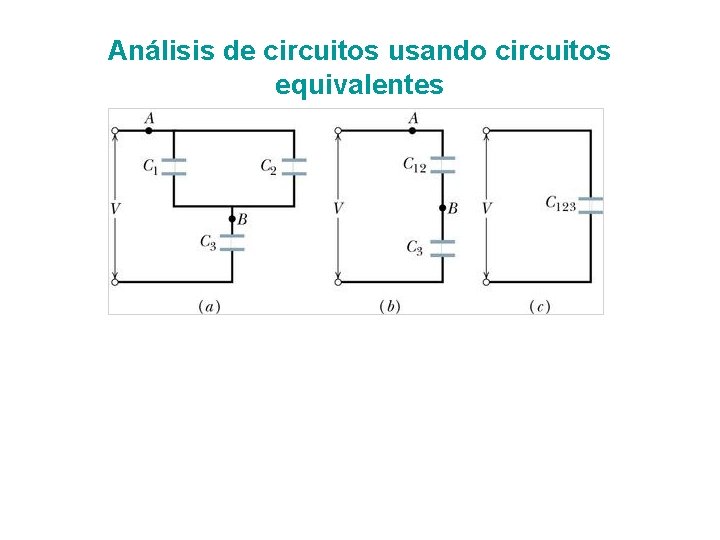

Análisis de circuitos usando circuitos equivalentes

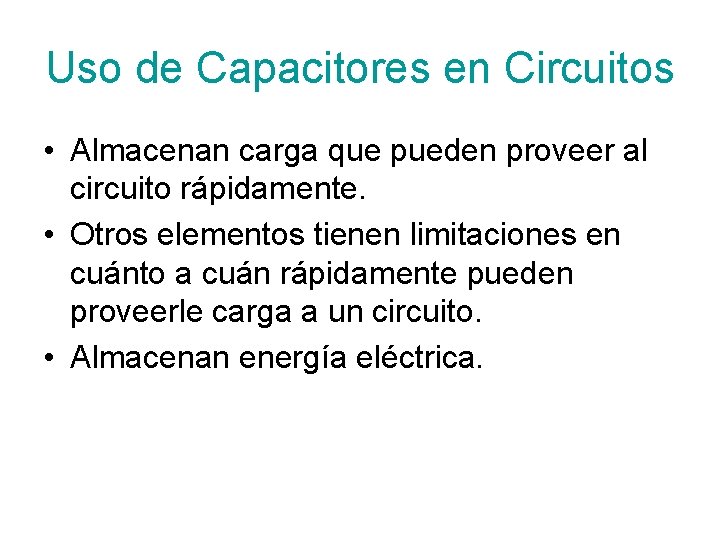

Uso de Capacitores en Circuitos • Almacenan carga que pueden proveer al circuito rápidamente. • Otros elementos tienen limitaciones en cuánto a cuán rápidamente pueden proveerle carga a un circuito. • Almacenan energía eléctrica.

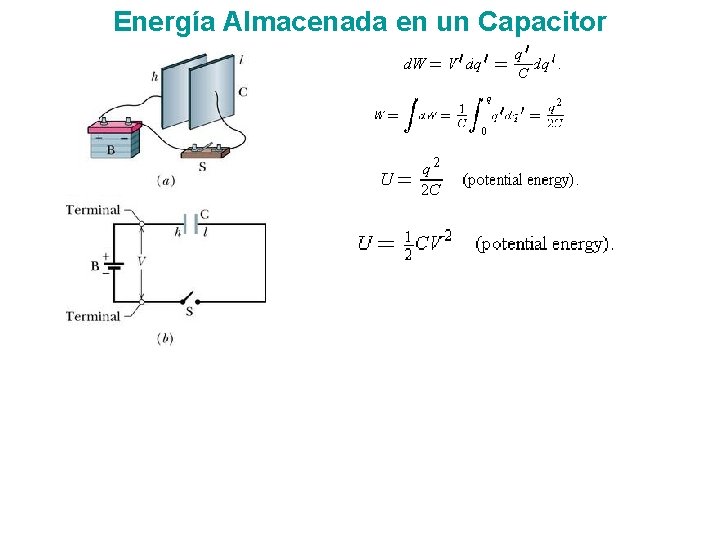

Energía Almacenada en un Capacitor

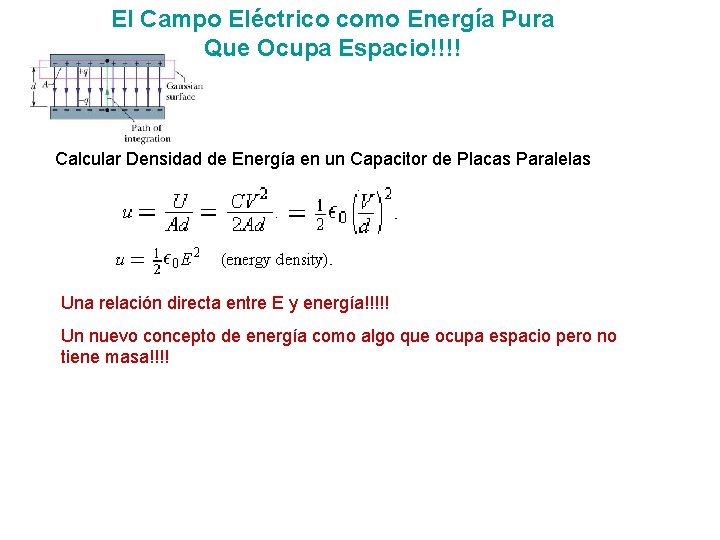

El Campo Eléctrico como Energía Pura Que Ocupa Espacio!!!! Calcular Densidad de Energía en un Capacitor de Placas Paralelas Una relación directa entre E y energía!!!!! Un nuevo concepto de energía como algo que ocupa espacio pero no tiene masa!!!!

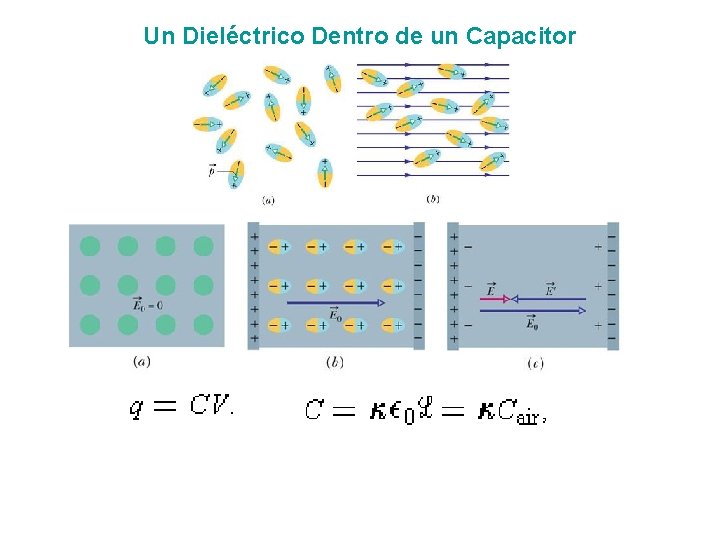

Un Dieléctrico Dentro de un Capacitor

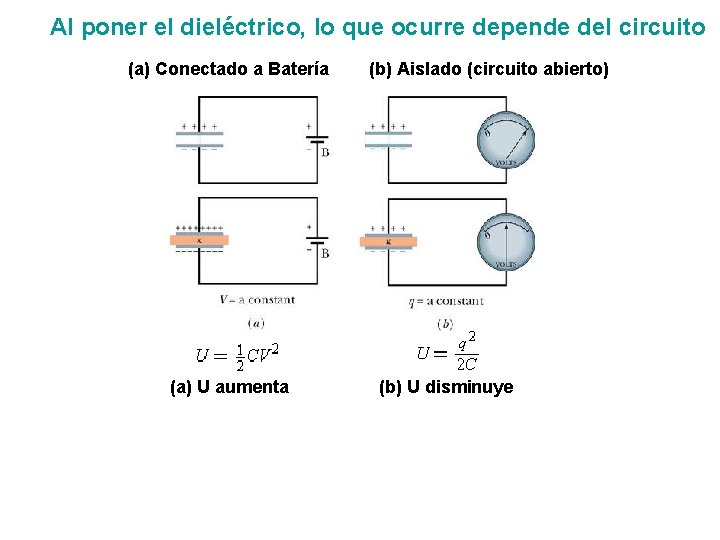

Al poner el dieléctrico, lo que ocurre depende del circuito (a) Conectado a Batería (a) U aumenta (b) Aislado (circuito abierto) (b) U disminuye
