Asignatura Fsica Bsica II Lic Educacin Especialidad Fsica

Asignatura: Física Básica II Lic. Educación Especialidad: Física Docente: Ms. C. y prof. Aux. Néstor Sánchez García nsanchezg@uij. edu. cu

Revisión de la preparación al encuentro 4 Ley de Coulomb y Campo eléctrico Revisión del sistema de ejercicios

Determina el valor de la fuerza resultante que actúa sobre cada carga, suponiendo que se encuentran en el vacío y el valor de k = 9 *109 N/C 2

Pregunta escrita • Determina gráfica y analíticamente la intensidad en el punto P para las diferentes configuraciones. Q 2 P Q 1 1 m 1 m Q 1 = 1 * 10 -9 C Q 2 = 9 * 10 -9 C Q 2 Q 1 2 m P 2 m

Orientaciones para el encuentro 5 • ELECTROSTÁTICA. Problemáticas • ¿Cómo está asociada la energía a las interacciones del campo eléctrico? • ¿Cómo almacenar la energía asociada a la carga eléctrica? • ¿Qué utilización en la ciencia y la tecnología puede ofrecer la energía de la carga eléctrica?

Objetivos: ØExplicar la relación entre el potencial y la intensidad del campo electrostático. ØRepresentar las superficies equipotenciales de una carga y las líneas de fuerza de un sistema de cargas.

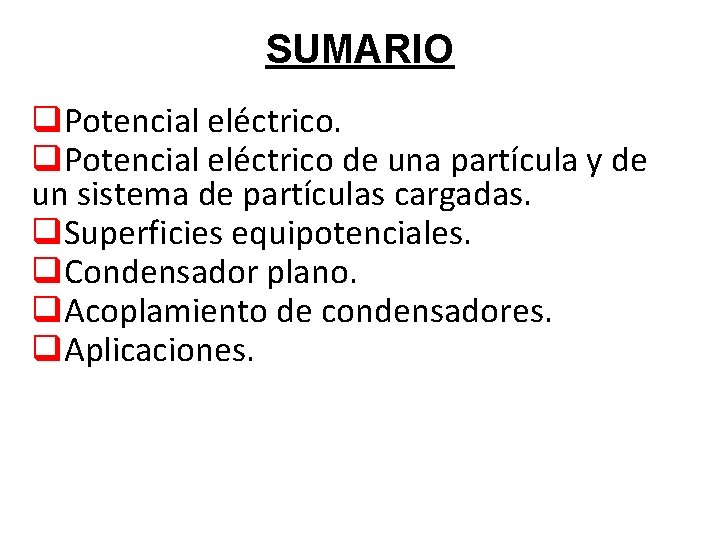

SUMARIO q. Potencial eléctrico de una partícula y de un sistema de partículas cargadas. q. Superficies equipotenciales. q. Condensador plano. q. Acoplamiento de condensadores. q. Aplicaciones.

W Trabajo realizado por el campo eléctrico Del concepto de trabajo mecánico W=F. S. cosθ Como F=q. E entonces W=q. E. S. cosθ Y se puede demostrar que depende solo de la posición final e inicial de la carga sobre la que se realiza el trabajo. (no depende de la trayectoria) También de mecánica (1)W=-ΔEp Se puede demostrar experimentalmente que la Ep será mayor mientras mayor sea la carga del sistema y la relación (2) Ep/q= ϕ llamada potencial eléctróstatico Por tanto ϕ =

El potencial electrostático ϕ= k. q/r es una magnitud física escalar que no depende del valor de la carga del cuerpo sino de las características del campo electrostático. • Se puede deducir también que W/q= ϕ 1 - ϕ 2 • ϕ 1 - ϕ 2 La diferencia de potencial entre dos puntos es igual a la razón entre le trabajo del campo E para trasladar un cuerpo puntual cargado del punto inicial al final, y la carga del cuerpo.

Líneas de Fuerza y Superficies Equipotenciales q

¿Cómo almacenar la energía del campo electrostático? CAPACITOR: Dispositivo electrónico diseñado para almacenar la energía electrostática cuya magnitud se reconoce como capacidad.

Capacidad de un Capacitor +q -q q V C=q/V +q - q [C] = C / V = F (farad)

Capacitor Plano Paralelo +q -q d C = 0 A / d A Capacidad: Depende de la “geometría” del capacitor. No depende de la carga ni de la

Capacitor con Dieléctrico +q C 0, sin dieléctrico -q +q -q C, con dieléctrico C / C 0 = e>1, Constante Dieléctrica

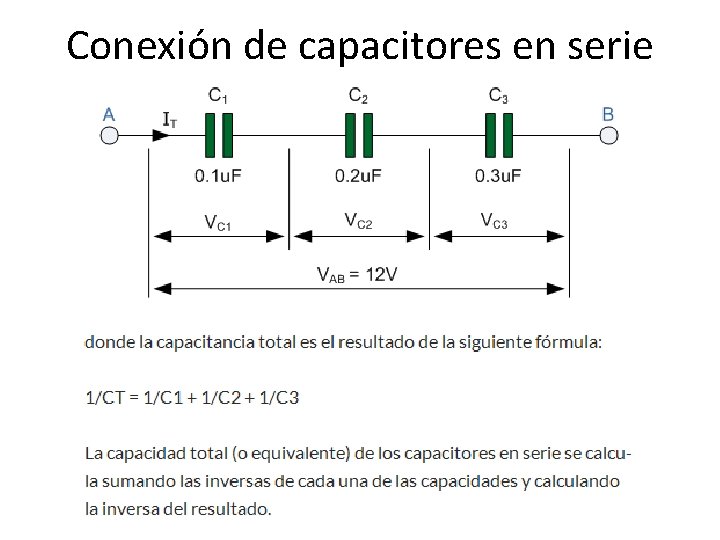

Conexión de capacitores en serie

Conexión de capacitores en paralelo

BIBLIOGRAFÍA • El texto de esta asignatura es Física 11 del MINED Capítulo 4 • Física, Volumen 2, Tomo 1, Novena Edición, Sears Zemansky.

Estudio independiente • Estudie los ejemplos resueltos: Cap 23 ejemplo 2 pág. 788 Sears Zemansky Volumen I T I Edición 13 • Texto Física 11 grado Parte 1 Analizar ejemplos resueltos del cap. 4 pág. 75 y pág. 83, 91, 92, 93, 106 Texto Física 11 grado • Con el conocimiento de la estrategia de solución de problemas resuelva los ejercicios y preguntas 1 – 25 de final de capítulo página 130 -136 del texto Física 11 grado Parte 1
